Hyundai Kona I (2017-2021) – caixa de fusíveis
Hyundai Kona I (2017-2021) – Diagram da caixa de fusíveis
Ano de fabricação: 2017, 2018, 2019, 2020, 2021.

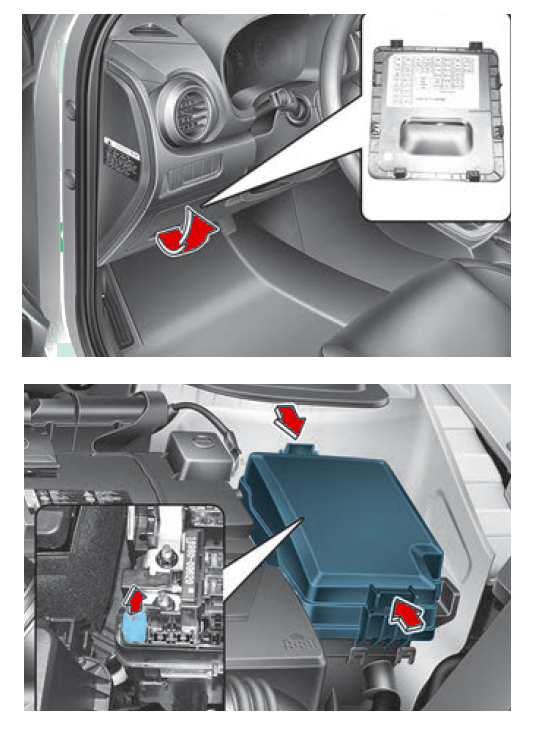

Localização da caixa de fusíveis
A caixa de fusíveis está localizada no compartimento do motor e no painel de instrumentos (banco do motorista)

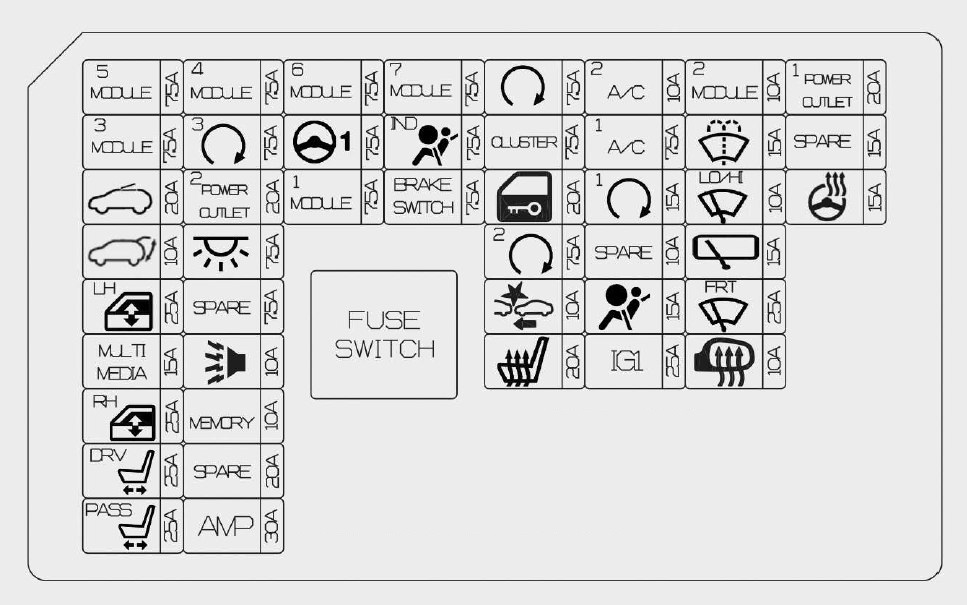

Diagrama da caixa de fusíveis do painel de instrumentos
| Nome do fusível | Amperagem [A] | Descrição |
|---|---|---|
| Nome do fusível | Amperagem [A] | Descrição |
| MODULE 5 | 7,5A | Alavanca de câmbio esquerda (A/T);
Espelho eletrocrômico; AMP; Unidade principal A/V e navegação; Módulo de controle do ar condicionado; Módulo dos bancos dianteiros – ventilação; Módulo de aquecimento dos bancos dianteiros. |
| MODULE 3 | 7,5A | Interruptor da luz de freio;
BCM; Alavanca de câmbio esquerda (A/T). |
| SUNROOF | 20A | Unidade do teto solar |
| TAIL GATE OPEN | 10 A | Relé da tampa traseira |
| P/WINDOW LH | 25A | Relé da janela esquerda LH;
Módulo da janela de segurança do motorista. |
| MULTIMEDIA | 15A | Unidade principal A/V e navegação |
| P/WINDOW RH | 25A | Relé da janela elétrica direita;
Módulo da janela de segurança do passageiro. |
| P/SEAT (DRV) | 25A | Interruptor manual do banco do motorista |
| P/SEAT (PASS) | 25A | Interruptor manual do banco do passageiro |
| MODULE 4 | 7,5A | Unidade de aviso de colisão em ponto cego – lado esquerdo e direito;
Tampa ativa; BCM; Campainha de sinalização de distância de estacionamento; Unidade de assistência de manutenção de faixa (linha); ECM para 4 rodas. |
| PDM3 | 7,5A | Módulo de controle de chave inteligente;
Módulo do imobilizador. |
| POWER OUTLET 2 | 20A | Caixa de fusíveis do relé ICM (relé de saída de energia) |
| INTERIOR LAMP | 7,5A | Luz do porta-luvas;
Iluminação da pala de sol esquerda e direita; Iluminação interior; Luz do console de teto; Módulo de carregamento sem fio; Interruptor do console do motorista; Luz do porta-malas. |
| B/ALARM HORN | 10 A | Caixa de fusíveis do relé ICM (relé da buzina do alarme anti-roubo) |
| MEMORY | 10 A | Módulo de controle do ar condicionado;
Display Head Up; Conjunto de indicadores; Espelho eletrocrômico. |
| AMP | 30A | AMP |
| MODULE 6 | 7,5A | Módulo de controle de chave inteligente;
BCM. |
| MDPS | 7,5A | Unidade MDPS |
| MODULE 1 | 7,5A | Tampa ativa;
Interruptor de bloqueio da chave de ignição; BCM; Interruptor das luzes de emergência; Conector de dados; Sensor de chuva. |
| MODULE 7 | 7,5A | Módulo do banco dianteiro ventilado;
Módulo do banco dianteiro aquecido. |
| Nome do fusível | Amperagem [A] | Descrição |
|---|---|---|
| A/BAG IND | 7,5A | Painel de instrumentos;
Módulo de controle do ar condicionado. |
| BRAKE SWITCH | 7,5A | Interruptor da luz de freio;
Módulo de controle de chave inteligente. |
| START | 7,5A | Interruptor de faixa de transmissão (A/T);
ECM; Caixa de fusíveis do relé ICM (relé de alarme anti-roubo) |
| CLUSTER | 7,5A | Display Head Up;
Conjunto de indicadores. |
| DOOR LOCK | 20A | Relé de travamento da porta;
Relé de destravamento da porta; Caixa de fusíveis do relé ICM (relé de destravamento de circuito duplo). |
| PDM 2 | 7,5A | Interruptor do botão Start/Stop;
Módulo do imobilizador. |
| FCA | 10 A | Unidade de assistência para evitar colisão frontal |
| S/HEATER | 20A | Módulo de aquecimento dos bancos dianteiros;
Módulo dos bancos dianteiros ventilados. |
| A/C 2 | 20A | Módulo de controle do ar condicionado;
Motor do ventilador; Resistor do ventilador; Bloco de conexão E/R (relé do ventilador). |
| A/C 1 | 7,5A | Módulo de controle do ar condicionado;
Bloco de conexão E/R (relé do aquecedor PTC nº 2, relé do ventilador, relé do aquecedor PTC nº 1). |
| PDM 1 | 15A | Módulo de controle de chave inteligente |
| AIR BAG | 15A | Módulo de controle SRS;
Sensor de detecção de passageiro. |
| IG1 | 25A | Bloco PCB (FUSÍVEL: ABS 3, ECU 5, SENSOR 4, TCU 2) |
| MODULE 2 | 10 A | Carregador sem fio;
Módulo de controle de chave inteligente; BCM; Unidade principal A/V e navegação; Caixa de fusíveis do relé ICM (relé da tomada de energia); Interruptor de energia do espelho externo; AMP. |
| WASHER | 15A | Interruptor multifuncional |
| WIPER (LO/HI) | 10 A | BCM, bloco PCB (relé do limpador dianteiro (baixo));
Motor do limpador dianteiro. |
| WIPER RR | 15A | Relé do limpador traseiro;
Motor do limpador traseiro. |
| WIPER FRT | 25A | Motor do limpador dianteiro;
Bloco PCB (relé do limpador dianteiro (baixo)). |
| HEATED MIRROR | 10 A | Espelho externo, alimentação do lado do motorista/passageiro;
Módulo de controle do ar condicionado; ECM. |
| POWER OUTLET 1 | 20A | Acendedor de cigarros |
| HEATED STEERING | 15A | BCM |

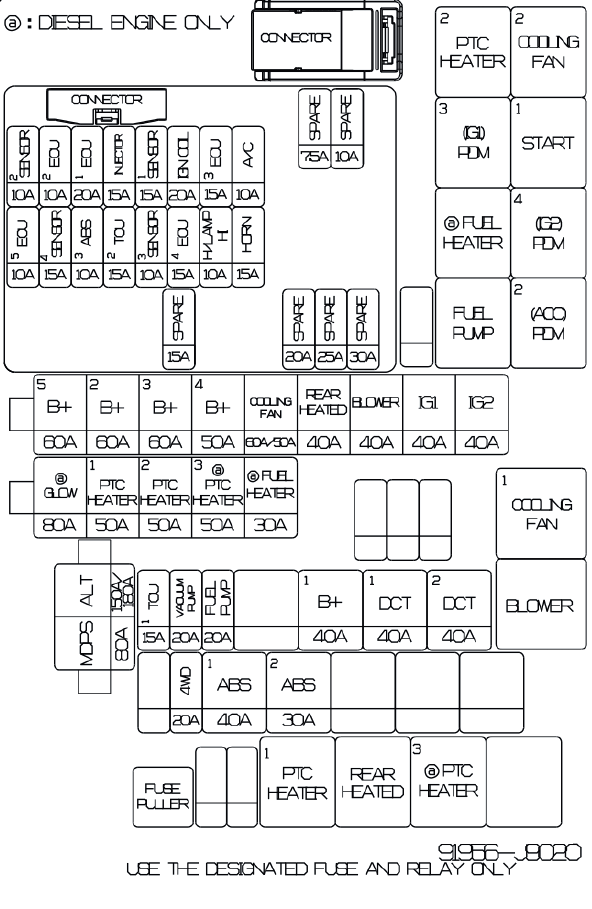

Diagrama da caixa de fusíveis no compartimento do motor
| Nome do fusível | Amperagem [A] | Circuito protegido |
|---|---|---|
| Nome do fusível | Amperagem [A] | Circuito protegido |
| ALT | 150A | Bloco de conexão E/R (fusível – ABS 1, ABS 2, 4WD);
Alternador. |
| MDPS | 80A | Unidade MDPS |
| B+5 | 60A | Bloco PCB (fusível – HORN, H/LAMP HI, A/C, ECU 4, ECU 3), Relé de controle do motor) |
| B+2 | 60A | IGPM (fusíveis – S/HEATER), IPS0, IPS1, IPS2) |
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 50A | IGPM (fusível – P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN, SUNROOF, B/ALARM HORN, POWER OUTLET 2, AMP, P/SEAT (PASS),P/SEAT (DRV)) |
| COOLING FAN | 60A/50A | Bloco de conexão E/R (relé do ventilador de arrefecimento nº 2, relé do ventilador de arrefecimento nº 1) |
| REAR HEATED | 40A | Bloco de conexão E/R (relé de aquecimento traseiro) |
| BLOWER | 40A | Bloco de conexão E/R (relé do ventilador) |
| IG1 | 40A | Sem Smart Key: interruptor de ignição
Com Smart Key: bloco de conexão E/R (relé PDM #3 (IG1), relé PDM #2 (ACC) |
| Nome do fusível | Amperagem [A] | Circuito protegido |
|---|---|---|
| IG2 | 40A | Sem Smart Key: interruptor de ignição, bloqueio de conexão E/R (relé Start #1)
Com Smart Key: bloqueio de conexão E/R (relé PDM #4 (IG2), relé Start #1) |
| PTC HEATER 1 | 50A | Bloqueio de conexão E/R (relé nº 1 do aquecedor PTC) |
| PTC HEATER 2 | 50A | Bloqueio de conexão E/R (relé nº 2 do aquecedor PTC) |
| TCU 1 | 15A | TCM |
| VACUUM PUMP | 20A | Bomba de vácuo |
| FUEL PUMP | 20A | Bloqueio de conexão E/R (relé da bomba de combustível) |
| B+1 | 40A | IGPM (Fusível – BRAKE SWITCH, PDM 1, DOOR LOCK, MODULE 1, PDM 2), dispositivo de interrupção automática de corrente de fuga) |
| DCT1 | 40A | TCM |
| DCT2 | 40A | TCM |
| 4WD | 20A | ECM para 4 rodas |
| ABS 1 | 40A | Módulo de controle ESC;
Conector de controle universal. |
| ABS 2 | 30A | Módulo de controle ESC |
GAMMA 1,6 l T-GDI
| Nome do fusível | Amperagem [A] | Descrição |
|---|---|---|
| SENSOR 2 | 10 A | Bloco PCB (relé A/CON);
bloco de conexão E/R (relé do ventilador de arrefecimento nº 1); Válvula solenóide de controle de ventilação; Válvula solenóide de controle RCV; Válvula de controle de óleo nº 1–#2; Válvula de fechamento do tanque. |
| ECU 2 | 10 A | ECM |
| ECU 1 | 20A | ECM |
| INJECTOR | 15A | Injetores |
| SENSOR 1 | 15A | Sensor de oxigênio (superior);
Sensor de oxigênio (inferior). |
| IGN COIL | 20A | Bobina de ignição #1~#4 |
| ECU 3 | 15A | ECM |
| A/C | 10 A | Bloco PCB (relé A/CON) |
| ECU 5 | 10 A | ECM |
| SENSOR 4 | 15A | Bomba de vácuo |
| ABS 3 | 10 A | Módulo de controle ESC;
Conector de controle universal. |
| TCU 2 | 15A | TCM;
Interruptor de faixa de transmissão. |
| SENSOR 3 | 10 A | Bloco de conexão E/R (relé da bomba de combustível) |
| ECU 4 | 15A | ECM |
| H/LAMP HI | 10 A | Bloco PCB (relé do farol dianteiro (alto)) |
| HORN | 15A | Bloco PCB (relé da buzina) |
NU 2.0L MPI
| Nome do fusível | Amperagem [A] | Descrição |
|---|---|---|
| A/C | 10 A | Bloco PCB (relé A/CON) |
| ECU 5 | 10 A | PCM |
| SENSOR 4 | 15A | – |
| ABS 3 | 10 A | Conector de controle universal;
Módulo de controle ESC. |
| TCU 2 | 15A | Interruptor de faixa do motor |
| SENSOR 3 | 10 A | Bloco de conexão E/R (relé da bomba de combustível) |
| ECU 4 | 15A | PCM |
| H/LAMP HI | 10 A | Bloco PCB (relé do farol dianteiro (alto)) |
| HORN | 15A | Bloco PCB (relé da buzina) |
Sobre o Hyundai Kona I (2017-2021)
O Hyundai Kona I, lançado entre 2017 e 2021, é um SUV compacto que ganhou popularidade devido ao seu design moderno e versatilidade. Este modelo oferece várias opções de motorização, incluindo motores a gasolina e diesel, e também uma versão elétrica, permitindo aos condutores escolher de acordo com as suas preferências e necessidades. O Kona destaca-se pelo seu visual dinâmico, interior espaçoso e tecnologias avançadas que aumentam o conforto e a segurança na condução. É um veículo ideal tanto para ambientes urbanos como para viagens mais longas, proporcionando fiabilidade e eficiência.
Diagrama da caixa de fusíveis do Hyundai Kona I
Esta página apresenta o diagrama da caixa de fusíveis para o Hyundai Kona I, essencial para a manutenção e reparação adequadas do veículo. A caixa de fusíveis neste modelo está geralmente localizada no interior do veículo, sob o painel de instrumentos do lado do condutor, e também no compartimento do motor. Os diagramas nesta página mostram detalhadamente os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos nos sistemas elétricos. A caixa de fusíveis é um elemento chave para o funcionamento seguro e eficiente do veículo, por isso é importante ter uma visão geral da sua configuração.
