Hyundai Veracruz ix55 – Caixa de fusíveis
Hyundai Veracruz ix55 – Diagram da caixa de fusíveis
Ano de produção: 2003, 2004, 2005, 2006, 2007.
O fusível do isqueiro (tomada de força) no Hyundai Veracruz ix55 é o fusível 4 na caixa de fusíveis do habitáculo.
2006, 2007, 2008, 2009, 2010, 2011, 2012 e 2013
Caixa de fusíveis do habitáculo
Localiza-se sob o painel de instrumentos, atrás do painel de proteção.

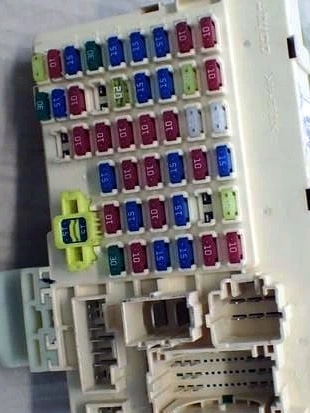

Exemplo de foto

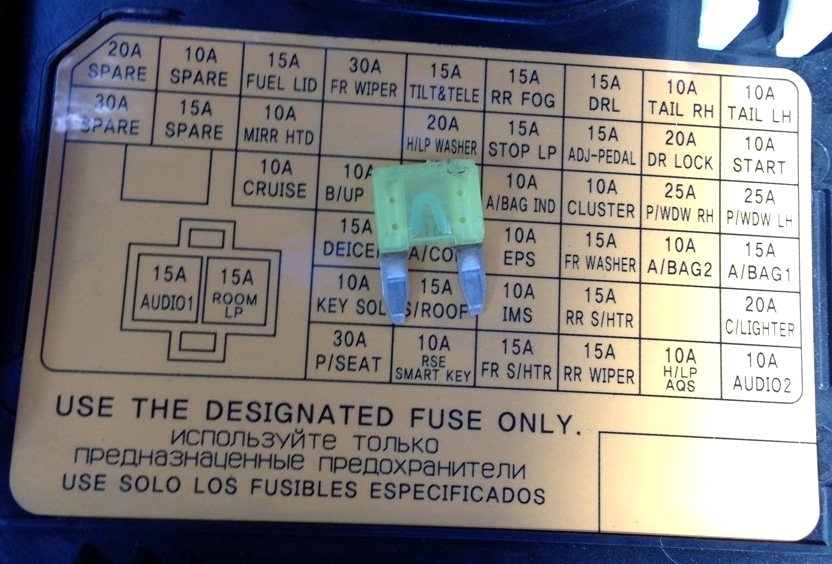

Diagrama
Finalidade
| ÁUDIO 2 | 10A Áudio, tomada e relé da consola traseira, relógio digital, BCM |
| C/ ISQUEIRO | 20A Isqueiro dianteiro e tomada |
| A/TORBA2 | Airbag 10A |
| A/TORBA 1 | Módulo de controle SRS 15A |
| A/TORBA IND | 10A Dispositivo indicador (luz de aviso do airbag) |
| B/UP LP | 10A Relé das luzes de marcha-atrás, TCM, espelho eletrocrómico, unidade de controlo do alarme de marcha-atrás |
| CRUZEIRO | Interruptor multifunções 10A, módulo imobilizador PIC, interruptor de aquecimento do banco do condutor/passageiro |
| ATM CD | Bloqueio da chave do ATM 10A, ECU 4WD, BCM, interruptor multifunções, módulo de controlo da montagem semi-ativa do motor |
| GRUPO | Dispositivo indicador 10A, alternador, BCM, módulo imobilizador PIC |
| INÍCIO | 10A Relé do alarme anti-roubo, unidade de controlo da tampa traseira elétrica |
| EPS | 10A BCM, reóstato, interruptor principal/auxiliar dos vidros elétricos |
| A / CON | 10A Módulo de controlo do ar condicionado dianteiro, relé do ventilador, módulo de controlo do ar condicionado traseiro, relé do ar condicionado traseiro, sensor de chuva, módulo de controlo do teto de abrir, espelho eletrocrómico |
| FR S/HTR | 15A Interruptor de aquecimento do banco do condutor/passageiro |
| RR S/HTR | 15A Aquecimento do vidro traseiro |
| IMS | Módulo de controlo IMS 10A, módulo de inclinação-telescópico, relé do aquecedor PTC, módulo de controlo da tampa traseira elétrica |
| H/LP, AQS | Relé das luzes de médios 10A, sensor AQS |
| BOTÃO FR | 15A Relé do limpa para-brisas dianteiro, relé do limpa para-brisas dianteiro |
| LIMPA-VIDROS TRAS. | 15A Módulo de controlo do limpa para-brisas traseiro, motor do limpa para-brisas traseiro |
| CAUDA LH | 10A Farol esquerdo, luz traseira esquerda, relé do farol de médios dianteiro, luz da tampa traseira |
| CAUDA RH | 10A Farol direito, luz traseira direita, luz do porta-bagagens, iluminação |
| BLOQUEIO DR | 20A Interruptor principal de controlo dos vidros, relé da tampa traseira elétrica, atuador da tampa traseira |
| PARAR LP | 15A interruptor da luz de travagem |
| BOTÃO H/LP | 20A Interruptor do bico dos faróis |
| MEMBRO COMBUSTÍVEL | 15A Interruptor da tampa do combustível |
| RR FOG | 15A Relé da luz de nevoeiro traseira |
| LIMPA-VIDROS FR. | 30A Motor do limpa para-brisas dianteiro |
| INCLINAÇÃO E TELE | 15A Módulo de inclinação – telescópico |
| DRL | Módulo de controlo DRL 15A |
| P / WDW LH | 25A Atuador do vidro de segurança do condutor, interruptor do vidro elétrico traseiro esquerdo |
| P/WDW RH | 25A Interruptor de controlo do vidro dianteiro/traseiro, direito |
| ESPELHO AQUECIDO | 10A Espelho exterior aquecido esquerdo/direito com ajuste elétrico, vidro traseiro aquecido |
| P/BANCO | Módulo de controlo IMS 30A, interruptor manual do banco do condutor/passageiro |
| SOLUÇÃO CHAVE | Eletroímã de bloqueio da chave do ATM 10A, ECU 4WD, buzina de marcha-atrás, bloqueio mecânico da coluna de direção PIC |
| SDEG | 15A Relé do aquecedor do vidro traseiro |
| S/TETO | 15A Módulo de controlo do teto de abrir |
| RSE, CHAVE INTELIGENTE | Módulo imobilizador PIC 10A |
| ÁUDIO 1 (FUSÍVEL DE MEMÓRIA) | Áudio 15A |
| SALA LP (FUSÍVEL DE MEMÓRIA) | 15A Painel de instrumentos, interruptor principal de controlo dos vidros, luz da porta, luz da sala, conector de interface de dados, BCM, interruptor da porta |
| RESERVA | 10A Fusível de reserva |
O fusível do isqueiro está marcado como C / LIGHTER 20A.
Compartimento do motor
Caixa de fusíveis
Localiza-se no lado esquerdo do compartimento do motor, junto à bateria
Encontro
| IGN 1 | 40A Interruptor de ignição (ACC, IG1) |
| IGN 2 | Relé de arranque 40A, interruptor de ignição (IG2, START) |
| I/P B+1 | Fusível 50A (DR LOCK 20A, STOP LP 15A, CAUDA LH / RH 10A) |
| I/P B+2 | Fusível 50A (P / SEAT 30A, KEY SOL 10A, teto de abrir 15A, RSE / SMART KEY 10A, DEICER 15A), fusível de memória (AUDIO1 15A, ROOM LP 15A) |
| P/ WDW | Fusível 40A (P / WDW LH / RH 25A) |
| VENTILADOR | 40A Relé do ventilador |
| RR HTD | 40A Relé do desembaciador do vidro traseiro, fusível (MIRR HTD 10A) |
| ECU | 30A Relé de controlo do motor (ECU DSL 20A / COIL IGN 20A, ECU2 10A, SNSR1 15A, SNSR2 15A, SNSR3 15A) |
| ABS 1 | Unidade de controlo ABS / ESP 40A, conector de teste universal |
| ABS 2 | Unidade de controlo ABS / ESP 40A, conector de teste universal |
| TCU 1 | 15А TCM |
| TPMS | 10A eletroválvula de montagem semi-passiva do motor |
| B/ ALARME | 10A Relé da buzina do alarme |
| F/BOMBA | 20A relé da bomba de combustível |
| T / SIG | 15 А BCM |
| A / CON | Relé 10A para ar condicionado |
| ECU 1 | 10А ECM (GSL) |
| BOBINA DE IGNIÇÃO (GSL) | 20A Bobina de ignição #1 ~ #6, condensador |
| SNSR 1 (GSL) | 15A ECM (GSL), sensor MAF, válvula de controlo de óleo, módulo imobilizador, PCSV, VIV |
| SNSR 2 (GSL) | 15A Relé da bomba de combustível, sensor de oxigénio nº 1 ~ nº 4 |
| SNSR 3 (GSL) | Bico 10A #1 ~ #6, relé do condensador / ventilador do radiador, relé do ar condicionado; |
| ECU 2 (GSL) | 10А ECM (GSL) |
| ECU DSL | 20A ECM (DSL), aquecedor nº 1 relé PTC (DSL) |
| SNSR 1 (DSL) | 15A Grupo de dosagem de combustível, atuador de recirculação de gases de escape, módulo imobilizador, atuador EVGT |
| SNSR 2 (DSL) | 15A Relé da bomba de combustível, válvula de controlo de pressão do rail |
| SNSR 3 (DSL) | 10A Relé do ventilador do condensador / radiador, relé do ar condicionado, sonda lambda |
| ECU 2 (DSL) | Interruptor da luz de travagem 10A (DSL) |
| H / LP LO RH | 15A Relé do farol direito (luzes de médios) |
| H / LP LO LH | 15A Relé do farol esquerdo (luzes de médios) |
| H/LP ALTO | 20A Relé dos faróis (máximos) |
| FR FOG | 15A Relé da luz de nevoeiro dianteira |
| BUZINA | Relé da buzina 15A |
| SEÇÃO | Unidade de controlo ABS / ESP 10A, interruptor ESP |
| DIAG | Conector de teste universal 10A |
| ECU 3 | 10А ECM |
| TCU 2/ILUMINAÇÃO | 10A TCM, interruptor da luz de travagem (GSL), módulo de controlo do pré-aquecimento (DSL), sensor de aviso do filtro de combustível (DSL), sensor de massa de ar (DSL) |

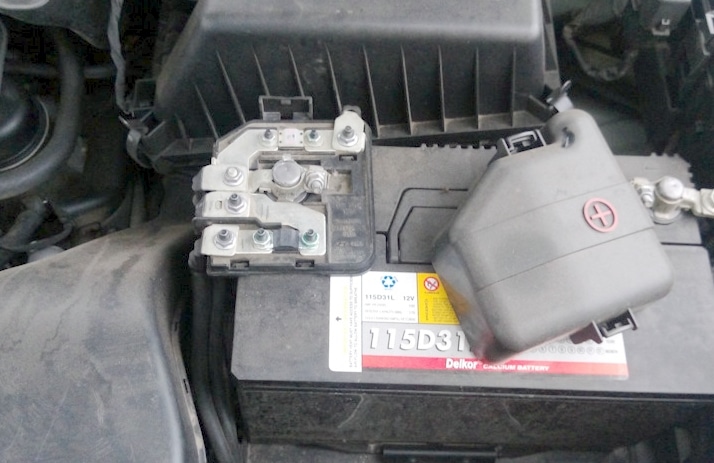

No terminal positivo da bateria, também pode haver uma caixa de fusíveis de potência na forma de fusíveis de alta potência.

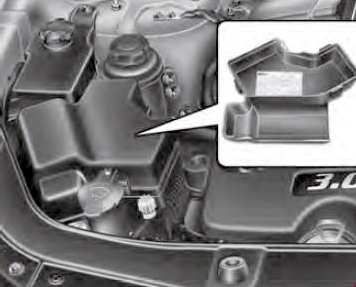

Caixa adicional
Instalada no lado direito do compartimento do motor.
Descrição
| BLASK | Módulo de controlo das velas de incandescência 80A |
| PTC HTR 1 | Relé do aquecedor PTC 50A nº 1 |
| PTC HTR 2 | Relé do aquecedor PTC 50A nº 2 |
| PTC HTR 3 | Relé do aquecedor PTC 50A nº 3 |
| F / FILTRO | Relé do aquecedor do filtro de combustível 30A |
| CAIXA I/P B+3 | Fusível 40A (RR FOG 15A, TAMPA DE COMBUSTÍVEL 15A, FR LIMPA-VIDROS 30A, INCLINAÇÃO & TELE 15A) |
| C/VENTILADOR | Relé do ventilador do condensador 40A nº 1 |
| R / VENTILADOR | Relé do ventilador do radiador 40A |
| PT/PORTA | Módulo de controlo da porta traseira 30A; |
| VENTILADOR TRAS. | Relé do ar condicionado traseiro 20A |
| AMP | Amplificador 30A JBL |
| P/VENDA | Consola 30A e relé da tomada traseira |
Sobre o Hyundai Veracruz ix55
O Hyundai Veracruz ix55 é um SUV elegante e espaçoso, produzido entre 2006 e 2012. Este modelo é conhecido pela sua fiabilidade e conforto, que oferece aos seus passageiros. O Veracruz ix55 está equipado com um motor potente, sendo o mais comum o motor V6 de 3,8 litros, que proporciona potência suficiente para as viagens diárias e para viagens mais longas. O interior do veículo foi concebido para proporcionar o máximo conforto e funcionalidade, com muito espaço para passageiros e bagagem. Além disso, o Veracruz ix55 oferece uma série de tecnologias modernas e elementos de segurança que aumentam a sua atratividade para famílias e condutores exigentes.
Diagrama da caixa de fusíveis do Hyundai Veracruz ix55
Esta página mostra o diagrama da caixa de fusíveis do Hyundai Veracruz ix55, que é essencial para a identificação e substituição de fusíveis. Neste modelo, a caixa de fusíveis está tipicamente localizada em duas áreas principais: sob o capô, no compartimento do motor, e no interior do veículo, geralmente sob o painel de instrumentos. O diagrama mostra os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. Ao substituir os fusíveis, é importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos nos sistemas elétricos. A caixa de fusíveis é um elemento chave para o funcionamento seguro do veículo, por isso é importante ter um diagrama preciso da caixa de fusíveis.
