Hyundai Venue I (2019-2021) – Caixa de fusíveis
Localização da caixa de fusíveis no painel de instrumentos
Dentro da tampa da caixa de fusíveis/relés, há uma etiqueta de fusíveis/relés que descreve os nomes e as classificações dos fusíveis/relés.
Localização do bloco de fusíveis no compartimento do motor
A caixa de fusíveis está localizada no compartimento do motor, no lado direito.

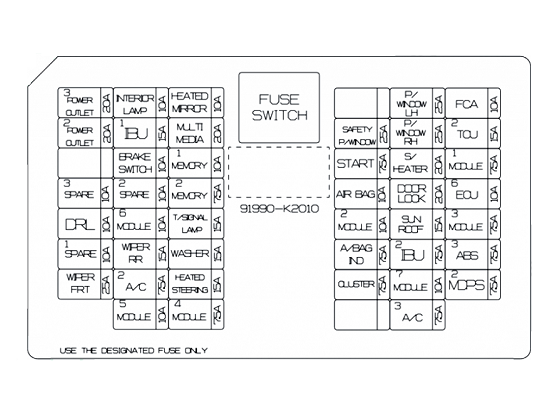

Diagrama da caixa de fusíveis no painel de instrumentos
| Nome do fusível | Amperagem [A] | Descrição |
|---|---|---|
| Nome do fusível | Amperagem [A] | Descrição |
| POWER OUTLET 3 | 20A | Carregador USB |
| INTERIOR LAMP | 10 A | Luz da porta dianteira direita e esquerda;
Iluminação interior; Luz de leitura. |
| HEATED MIRROR | 10 A | Alimentação do espelho retrovisor externo do lado do motorista e do passageiro;
Módulo de controle do ar condicionado. |
| P/WINDOW LH | 25A | Interruptor principal do vidro elétrico |
| FCA | 10 A | Unidade de assistência à colisão – dianteira |
| POWER OUTLET 2 | 20A | Tomada de força dianteira |
| IBU 1 | 15A | IBU |
| MULTIMEDIA | 20A | Unidade principal de áudio;
Áudio-vídeo e navegação. |
| SAFETY P/WINDOW | 25A | Módulo de segurança do vidro |
| P/WINDOW RH | 25A | Interruptor principal do vidro elétrico;
Interruptor do vidro elétrico do passageiro. |
| TCU2 | 15A | Interruptor de faixa do motor;
Interruptor da luz de ré. |
| BRAKE SWITCH | 10 A | IBU;
Interruptor da luz de freio. |
| MEMORY 1 | 10 A | Conjunto de indicadores;
Módulo de controle do ar condicionado. |
| START | 7,5A | [M/T] ECM, IBU, [IVT] Interruptor de faixa da transmissão |
| S/HEATER | 20A | Módulo de controle do aquecimento dos bancos dianteiros |
| MODULE 1 | 7,5A | Interruptor da luz de freio;
Alavanca de câmbio do caixa eletrônico. |
| MEMORY 2 | 7,5A | Módulo de controle SRS |
| AIR BAG | 10 A | Sensor de detecção de passageiro;
Módulo de controle SRS. |
| DOOR LOCK | 20A | Relé da tampa traseira;
Travamento central. |
| Nome do fusível | Amperagem [A] | Descrição |
|---|---|---|
| ECU 6 | 10 A | ECM, PCM |
| DRL | 10 A | Relé DRL |
| MODULE 6 | 10 A | Conector de dados;
Eletroímã de travamento da chave |
| T/SIGNAL LAMP | 15A | IBU |
| MODULE 2 | 10 A | Interruptor do painel de instrumentos;
Câmera multifuncional; Unidade de aviso de colisão em ponto cego esquerda e direita. |
| SUNROOF | 15A | Motor do teto solar |
| MODULE 3 | 7,5A | Interruptor do console;
Indicador da alavanca de câmbio A/T; Módulo de controle do ar condicionado; Áudio; Módulo de controle do aquecimento dos bancos dianteiros. |
| WIPER RR | 15A | Bloco de conectores E/R (relé do limpador traseiro);
Motor do limpador traseiro. |
| WASHER | 15A | Interruptor multifuncional |
| A/BAG IND | 7,5A | Interruptor central do painel de instrumentos;
Conjunto de indicadores. |
| IBU 2 | 7,5A | IBU |
| ABS3 | 7,5A | Bloco de conexão E/R (conector de controle universal);
Módulo ESC. |
| WIPER FRT | 25A | Bloco de conectores E/R (relé do limpador dianteiro de baixa tensão);
Motor do limpador dianteiro. |
| A/C 2 | 7,5A | Bloco de conexão E/R (relé do ventilador);
Módulo de controle do ar condicionado. |
| HEATED STEERING | 15A | Não utilizado |
| CLUSTER | 7,5A | Painel de instrumentos |
| MODULE 7 | 10 A | Relé da tomada de força;
Interruptor de alimentação do espelho retrovisor externo; IBU; Unidade principal de áudio; Áudio-vídeo e navegação. |
| MDPS 2 | 7,5A | Unidade MDPS |
| MODULE 5 | 10 A | IBU;
Módulo de controle do aquecimento dos bancos dianteiros. |
| MODULE 4 | 7,5A | IBU |
| A/C 3 | 7,5A | Motor do ventilador;
Módulo de controle do ar condicionado. |

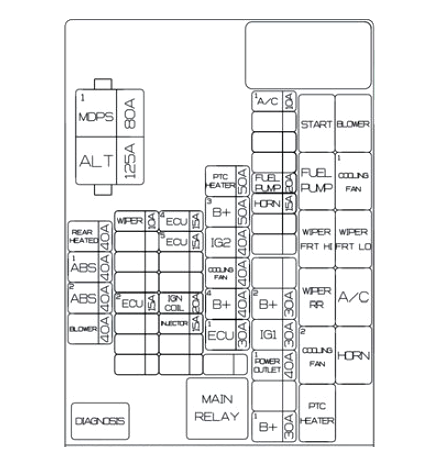

Diagrama do painel de fusíveis no compartimento do motor
| Nome do fusível | Amperagem [A] | Descrição |
|---|---|---|
| Nome do fusível | Amperagem [A] | Descrição |
| ALT | 125A | Alternador, fusível múltiplo – MDPS 1;
Fusível – aquecimento traseiro, ventilador, ABS 1, ABS 2. |
| MDPS 1 | 80A | Unidade MDPS |
| REAR HEATED | 40A | Bloco de conexão ICU (relé aquecido traseiro) |
| ABS 1 | 40A | Conector de controle universal;
Módulo ESC. |
| ABS 2 | 40A | Módulo ESC |
| BLOWER | 40A | Relé do ventilador |
| WIPER | 10 A | Relé do limpador dianteiro LO, IBU |
| ECU2 | 15A | ECM/PCM |
| ECU4 | 15A | ECM/PCM |
| ECU5 | 15A | ECM/PCM |
| IGN COIL | 20A | Bobina de ignição #1~#4 |
| INJECTOR | 15A | ECM/PCM, injetor #1~#4;
Relé da bomba de combustível. |
| Nome do fusível | Amperagem [A] | Descrição |
|---|---|---|
| PTC HEATER | 50A | Relé do aquecedor PTC |
| B+3 | 50A | Bloco de conexão ICU (fusível – TRAVAMENTO DA PORTA, S/HEATER, SEGURANÇA P/JANELA, TETO SOLAR, relé do vidro elétrico) |
| IG2 | 40A | Relé de partida;
Painel de relés PDM (relé IG2); Interruptor de ignição. |
| COOLING | ||
| FAN | 40A | Relé do ventilador de arrefecimento 1/2 |
| B+4 | 40A | Bloco de conexão ICU (fusível – MÓDULO 6, INTERRUPTOR DO FREIO, LÂMPADA DE SINALIZAÇÃO, DRL, IBU 1, dispositivo de interrupção automática de corrente de fuga) |
| ECU1 | 30A | Relé principal, fusível – ECU 4, ECU 5 |
| A/C 1 | 10 A | Relé do ar condicionado |
| FUEL PUMP | 20A | Relé da bomba de combustível |
| HORN | 15A | Relé da buzina |
| B+2 | 30A | Bloco de conexão ICU (IPS (5CH) E-SWITCH, IPS (2CH)) |
| IG1 | 30A | [Com chave inteligente]
Painel de relés PDM (relé IG1) [Sem chave inteligente] Interruptor de ignição |
| POWER OUTLET 1 | 40A | Bloco de conexão ICU (relé da tomada de força) |
| B+1 | 30A | Bloco de conexão ICU (IPS (5CH) E-SWITCH, IPS (1CH)) |
Sobre o Hyundai Venue I (2019-2021)
O Hyundai Venue I, introduzido entre 2019 e 2021, é um SUV compacto que rapidamente ganhou popularidade devido ao seu design moderno e dimensões práticas. Este modelo é ideal para ambientes urbanos, onde suas dimensões compactas permitem fácil estacionamento e manobrabilidade. O Hyundai Venue I oferece várias opções de motorização, incluindo motores a gasolina e diesel, conhecidos por sua eficiência e confiabilidade. O interior do veículo é equipado com tecnologias modernas, como uma tela sensível ao toque para o sistema de infoentretenimento e recursos avançados de segurança, tornando-o uma escolha atraente para uma ampla gama de clientes.
Diagrama da caixa de fusíveis do Hyundai Venue I
Esta página exibe o diagrama da caixa de fusíveis para o Hyundai Venue I, essencial para a manutenção e reparos adequados do sistema elétrico do veículo. As localizações típicas da caixa de fusíveis neste modelo incluem o compartimento do motor e o interior do veículo, geralmente perto do painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. O uso da caixa de fusíveis correta e a adesão a estas instruções garantirão a longevidade e a confiabilidade do seu veículo.
