Daewoo Lanos (1999-2002) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Daewoo Lanos 1999-2002, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Localização da caixa de fusíveis
O Daewoo Lanos possui duas caixas de fusíveis: uma no compartimento do motor e outra no habitáculo.
O fusível do isqueiro (tomada de força) no Daewoo Lanos (1999-2002) é o fusível F10 no painel de fusíveis do habitáculo.

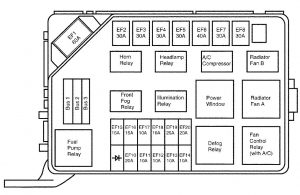

Compartimento do motor
| Nº | Amperes [A] | Descrição | |
|---|---|---|---|
| A | Relé da bomba de combustível | ||
| B | Relé dos faróis de nevoeiro | ||
| C | Relé da buzina | ||
| D | Relé de iluminação | ||
| E | Relé de iluminação | ||
| F | Relé de aquecimento do vidro | ||
| G | Relé dos vidros elétricos das portas laterais. | ||
| H | Relé da embraiagem eletromagnética do sistema de ar condicionado. | ||
| I | Relé principal dos ventiladores I e II do radiador | ||
| J | Relé do ventilador I do radiador | ||
| K | Relé do ventilador II do radiador | ||
| F1 (Ef1) | PRINCIPAL | 80 | Fusível principal |
| F2 (Ef2) | IGN A | 30 | Alimentação do interruptor de ignição (IGN1) |
| F3 (Ef3) | IGN B | 30 | Alimentação do interruptor de ignição (IGN2) |
| F4 (Ef4) | VENTILADOR DO RADIADOR | 30 | Ventilador do radiador |
| F5 (Ef5) | P/WIN | 30 | Controlo dos vidros |
| F6 (Ef6) | ABS | 40 | Módulo ABS |
| F7 (Ef7) | DESEMBAÇADOR | 30 | Aquecimento do vidro traseiro |
| F8 (Ef8) | BLR 4TH | 30 | Motor do ventilador (velocidade alta) |
| F10 (Ef10) | FAROL ALTO | 20 | Faróis principais |
| F11 (Ef11) | FAROL (ESQ) | 10 | Luzes de máximos (esquerda) |
| F12 (Ef12) | FAROL (DIR) | 10 | Luzes de máximos (direita) |
| F13 (Ef13) | ILUMINAÇÃO (ESQ) | 10 | Luzes de iluminação (esquerda) |
| F14 (Ef14) | ILUMINAÇÃO (DIR) | 10 | Luzes de iluminação (direita) |
| F15 (Ef15) | NEVOEIRO DIANTEIRO | 10 | Faróis de nevoeiro |
| F16 (Ef16) | COMBUSTÍVEL | 15 | Bomba de combustível |
| F17 (Ef17) | BUZINA | 10 | Sinal sonoro |
| F18 (Ef18) | COMP | 10 | Embraiagem magnética do compressor do ar condicionado. |
| F19 (Ef19) | MÁXIMOS | 25 | Relé dos faróis |
| F20 (Ef20) | ILUMINAÇÃO | 20 | Iluminação interior |

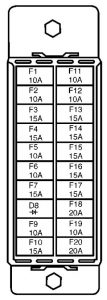

Caixa de fusíveis no habitáculo
| Nº | Amperes [A] | Descrição |
| F1 | 10 | Iluminação interior e da bagageira; Antena;
Farol de nevoeiro traseiro |
| F2 | 10 | Relógio; Sinal sonoro;
Lâmpada de sinalização de porta aberta; Imobilizador. |
| F3 | 15 | Luzes de emergência |
| F4 | 15 | Fecho centralizado |
| F5 | 10 | ECM, TCM, EBCM |
| F6 | 10 | Rádio |
| F7 | 15 | Luzes de travão |
| F9 | 10 | Rádio |
| F10 | 15 | Isqueiro |
| F11 | 10 | Iluminação do painel de instrumentos; Relógio digital;
Lâmpada de sinalização do cinto de segurança; Aquecimento do vidro traseiro; Imobilizador; Iluminação do habitáculo. |
| F12 | 10 | Faróis de nevoeiro de marcha-atrás |
| F13 | 15 | Módulo de controlo do airbag |
| F14 | 15 | Alternador; Injetores;
Sensor de velocidade do veículo; Válvula do absorvedor de vapores de combustível. |
| F15 | 15 | Bobina de ignição |
| F16 | 15 | Piscas; Espelho retrovisor. |
| F17 | 15 | ECM, TCM, Válvula VGIS;
Bomba de combustível; Controlo ABS. |
| F18 | 20 | Limpa para-brisas; Aquecimento do vidro. |
| F19 | 10 | Módulo ABS; Relé ABS;
Relé de aquecimento do vidro traseiro; Relé do compressor do ar condicionado; Relé de controlo dos vidros das portas laterais; Relé do ventilador do radiador. |
| F20 | 20 | Motor do ventilador |
Sobre o Daewoo Lanos (1999-2002)
O Daewoo Lanos, fabricado entre 1999 e 2002, é um automóvel compacto que se tornou popular devido à sua fiabilidade e preço acessível. Este modelo foi concebido com a manutenção simples e a operação económica em mente. O Lanos estava disponível em várias versões de carroçaria, incluindo hatchback e sedan. Quanto às opções de motor, o Lanos oferecia motores a gasolina com cilindradas de 1.4 a 1.6 litros, que proporcionavam potência suficiente para condução urbana e em autoestrada. Graças à sua construção simples e peças de reposição acessíveis, tornou-se popular entre os condutores que procuram um veículo prático e de baixa manutenção.
Esquema da caixa de fusíveis do Daewoo Lanos
Esta página apresenta o esquema da caixa de fusíveis do Daewoo Lanos, essencial para a manutenção e reparação corretas do sistema elétrico do veículo. No Daewoo Lanos, a caixa de fusíveis está tipicamente localizada sob o painel de instrumentos, no lado do condutor, e outra pode estar localizada no compartimento do motor. Os esquemas nesta página mostram os números dos fusíveis, os seus valores em amperes e os componentes que protegem. É importante usar sempre fusíveis de substituição com o mesmo valor em amperes para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para garantir o bom funcionamento dos equipamentos elétricos do veículo.
