Saab 900 (1991-1998) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Saab 900 1991-1998, obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Saab 900 (1991-1994) – Diagrama da caixa de fusíveis

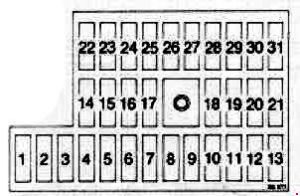

A caixa de fusíveis está localizada sob o painel de instrumentos no lado do motorista.
O fusível do isqueiro (tomada de força) no Saab 900 (1991-1994) é o fusível 13 na caixa de fusíveis.
Fusíveis
| Nº | Amperes [A] |
Descrição |
| 1 | 10 | Sensor lambda |
| 2 | – | Reserva |
| 3 | 15 | Sistema de ignição |
| 4 | – | Reserva |
| 5 | 15 | Limpadores de para-brisa;
Limpadores de faróis; Luz de advertência do cinto de segurança |
| 6 | 30 | Sistema de ar condicionado |
| 7 | 15 | Sinalizadores de direção;
Tacômetro; VERIFICAR MOTOR; Luz de advertência de carga; Luz de advertência de pressão do óleo. |
| 8 | 10 | Limpadores de faróis;
Espelhos externos; Controle de cruzeiro. |
| 9 | 30 | Ventilador de aquecimento e ventilação |
| 10 | 10 | Sistema APC;
Ajuste de altura dos faróis. |
| 11 | – | Reserva |
| 12 | – | Reserva |
| 13 | 20 | Luz de ré;
Isqueiro |
| 14 | 15 | Farol principal – direito |
| 15 | 15 | Farol principal – esquerdo;
Indicador do farol principal é hermético |
| 16 | 15 | Luz baixa – direita |
| 17 | 15 | Luz baixa – esquerda |
| 18 | 10 | Luzes de posição – direita;
Luzes traseiras – direita; Iluminação da placa de licença. |
| 19 | 10 | Luzes de posição – esquerda;
Luzes traseiras – esquerda |
| 20 | – | Reserva |
| 21 | 15 | Luz de nevoeiro traseira |
| 22 | 10 | Sistema de combustível;
Medidor de combustível; Medidor de temperatura; Luzes de advertência do freio de mão; Sistema de freio; ABS; Luz de advertência de combustível. |
| 23 | 10 | Iluminação do painel de instrumentos;
Iluminação do porta-luvas. |
| 24 | – | Reserva |
| 25 | 30 | Ventilador do radiador |
| 26 | 25 | Rádio |
| 27 | 15 | Luzes de emergência |
| 28 | 10 | Relógio |
| 29 | – | Reserva |
| 30 | 20 | Bomba de combustível |
| 31 | 15 | Luzes de freio |
Painel de fusíveis ABS
| Número | Amperes [A] |
Descrição |
| 1 | 30 | ABS |
| 2 | 30 | ABS |
| 3 | 10 | Bomba e unidade de controle |
| A | – | Relé do sistema |
| B | – | Relé da bomba |
Painel de distribuição de energia à esquerda sob o banco traseiro
| Nº | Amperes [A] |
Descrição |
| 1 | 20 | Cobertura do conversível |
| 2 | 20 | Aquecimento dos bancos;
Iluminação interior. |
| 3 | 20 | Aquecimento do vidro traseiro;
Travamento das portas traseiras. |
| 4 | 10 15(900 Conversível) |
Fechadura centralizada;
Iluminação interior; Travamento do porta-malas. |
| 5 | 20 | Rádio |
| 6 | 20 | Antena |
| 7 | 30 | Janelas dianteiras |
| 8 | 30 | Janelas das portas traseiras;
Teto solar. |
| 9 | 30 | Ajuste do banco esquerdo |
| 10 | 30 | Ajuste do banco direito |
Saab 900 (1994-1998) – Diagrama de fusíveis

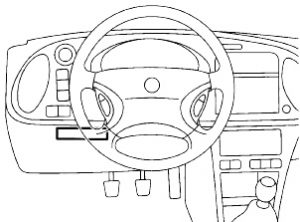

A caixa de fusíveis está localizada sob o painel de instrumentos no lado do motorista.
O fusível do isqueiro (tomada de força) no Saab 900 (1994-1998) é o fusível 6 na caixa de fusíveis.
Caixa de fusíveis no compartimento de passageiros
| Nº | Amperes [A] | Descrição |
| 1 | 10 | Luzes de estacionamento, lado direito |
| 2 | 10 | Luzes de estacionamento, lado esquerdo |
| 3 | 10 | Luzes de nevoeiro traseiras |
| 4 | 10 | Luzes de freio |
| 5 | 10 | Luzes de ré |
| 6 | 20 | Isqueiro |
| 7 | 10 | Luzes de emergência |
| 8 | 10 | Luzes de advertência do painel de instrumentos
Iluminação do porta-luvas |
| 9 | 10 | Relógio |
| 10 | 10 | Sistema de combustível |
| 11 | 10 | Sistema de ignição |
| 12 | 10 | Farol baixo, lado direito
Luzes de estacionamento, lado direito |
| 10 | Farol baixo, lado esquerdo
Luzes de estacionamento, lado esquerdo |
| 13 | 10 | Farol alto, lado direito |
| 14 | 10 | Farol alto, lado esquerdo
Luz de advertência do farol alto |
| 10 | Luzes de nevoeiro dianteiras
Luz de advertência das luzes de nevoeiro dianteiras |
|
| 15 | 10 | Limpadores de para-brisa |
| 16 | 10 | Limpadores de faróis
Espelhos externos |
| 17 | 10 | Sistema de ar condicionado |
| 18 | 10 | Sinalizadores de direção
Tacômetro |
| 19 | 10 | Sistema de controle de cruzeiro |
| 20 | 10 | Sistema de áudio |
| 21 | 10 | Aquecimento dos bancos |
| 22 | 10 | Luzes internas |
| 23 | 10 | Aquecimento do vidro traseiro
Travamento das portas traseiras Travamento do porta-malas Fechadura centralizada Antena |
| 24 | 10 | Janelas dianteiras
Janelas traseiras Teto solar |
| 10 | Ajuste do banco esquerdo
Ajuste do banco direito |
| 25 | 10 | Ventilador do aquecedor
Ventilação Ar condicionado |
| 26 | 10 | Sistema de injeção de combustível
Sensor lambda |
| 27 | 10 | Sistema de controle de pressão
Ajuste de altura dos faróis Luz de advertência do cinto de segurança |
| 28 | 10 | ABS |
| 29 | 10 | Bomba de combustível |
| 30 | 10 | Ventilador do radiador
Ventilador do condensador |
| 31 | 10 | Luzes de estacionamento, lado direito
Luzes traseiras, lado direito Iluminação da placa de licença |
| 10 | Luzes de estacionamento, lado esquerdo
Luzes traseiras, lado esquerdo Luzes de nevoeiro traseiras Luz de advertência das luzes de nevoeiro traseiras |
|
| 32 | 10 | Luzes de freio
Luz de advertência das luzes de freio |
| 33 | 10 | Luzes de ré
Luz de advertência das luzes de ré |
| 34 | 10 | Luzes de emergência
Luz de advertência das luzes de emergência Luz de advertência do cinto de segurança Luz de advertência do freio de mão |
| 35 | 10 | Relógio
Rádio |
| 10 | Sistema de combustível
Medidor de combustível Medidor de temperatura Luz de advertência de combustível |
| 36 | 10 | Sistema de ignição |
| 37 | 10 | Farol baixo, lado direito
Luzes de estacionamento, lado direito Luz de advertência do farol baixo |
| 10 | Farol baixo, lado esquerdo
Luzes de estacionamento, lado esquerdo Luz de advertência do farol baixo |
|
| 38 | 10 | Farol alto, lado direito
Luz de advertência do farol alto |
| 10 | Farol alto, lado esquerdo
Luz de advertência do farol alto |
|
| 39 | 10 | Luzes de nevoeiro dianteiras
Luz de advertência das luzes de nevoeiro dianteiras |
| 10 | Limpadores de para-brisa
Luz de advertência dos limpadores de para-brisa |
|
| 40 | 10 | Limpadores de faróis
Espelhos externos Luz de advertência dos limpadores de faróis |
| 41 | 10 | Sistema de ar condicionado |
| 42 | 10 | Sinalizadores de direção |
| 43 | 10 | Sistema de controle de cruzeiro |
| 44 | 10 | Sistema de áudio
Antena |
| 10 | Aquecimento dos bancos
Luzes internas |
|
| 45 | 10 | Aquecimento do vidro traseiro |

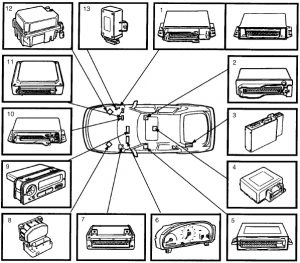

Relé do compartimento de passageiros
| Nº | Amperes [A] | Descrição |
| 1 | 10 | Relé do limpador de para-brisa |
| 2 | 10 | Relé do limpador de faróis |
| 3 | 10 | Relé do sistema de ar condicionado |
| 4 | 10 | Relé do ventilador do aquecedor |
| 5 | 10 | Relé do sistema de injeção de combustível |
| 6 | 10 | Relé do sistema de controle de pressão |
| 7 | 10 | Relé do ABS |
| 8 | 10 | Relé da bomba de combustível |
| 9 | 10 | Relé do ventilador do radiador |
| 10 | 10 | Relé do ventilador do condensador |
| 11 | 10 | Relé das luzes de estacionamento |
| 12 | 10 | Relé das luzes de freio |
| 13 | 10 | Relé das luzes de ré |
| Relé das luzes de emergência | ||
| 14 | 10 | Relé do relógio |

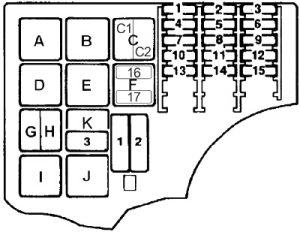

Caixa de fusíveis no compartimento do motor
| Nº | Amperes [A] | Descrição |
| 1 | 10 | Relé do motor de partida |
| 2 | 10 | Relé da bomba de combustível |
| 3 | 10 | Relé do ventilador do radiador |
| 4 | 10 | Relé do ventilador do condensador |
| 5 | 10 | Relé do sistema de ar condicionado |
| 6 | 10 | Relé do sistema de injeção de combustível |
| 7 | 10 | Relé do sistema de controle de pressão
Relé do sensor lambda |
| 10 | Relé do ABS
Relé do sistema de freio |
|
| 8 | 10 | Relé do limpador de para-brisa
Relé do limpador de faróis |
| 10 | Relé do sistema de ignição
Relé do sistema de combustível |
|
| 9 | 10 | Relé das luzes de estacionamento
Relé das luzes de freio |
| 10 | Relé das luzes de ré
Relé das luzes de emergência |
|
| 10 | 10 | Relé do relógio
Relé do rádio |
| 10 | Relé do sistema de combustível
Relé do medidor de combustível |
|
| 11 | 10 | Relé do sistema de ignição |
| 12 | 10 | Relé do farol baixo
Relé das luzes de estacionamento |
| 13 | 10 | Relé do farol alto |
| 14 | 10 | Relé das luzes de nevoeiro dianteiras
Relé das luzes de nevoeiro traseiras |
| 15 | 10 | Relé do limpador de para-brisa
Relé do limpador de faróis |
| 16 | 10 | Relé do sistema de ar condicionado |
| 17 | 10 | Relé dos sinalizadores de direção
Relé do tacômetro |
| 18 | 10 | Relé do sistema de controle de cruzeiro
Relé do ajuste de altura dos faróis Relé do cinto de segurança |
| 19 | 10 | Relé do sistema de áudio |
| 20 | 10 | Relé do aquecimento dos bancos
Relé das luzes internas |
| 10 | Relé do aquecimento do vidro traseiro
Relé do travamento das portas traseiras |
|
| 21 | 10 | Relé do travamento do porta-malas
Relé da fechadura centralizada |
| Relé da antena | ||
| 22 | 10 | Relé das janelas dianteiras |
| 10 | Relé das janelas traseiras | |
| 23 | 10 | Relé do teto solar |
| 10 | Relé do ajuste do banco esquerdo | |
| 24 | 10 | Relé do ajuste do banco direito
Relé do ventilador do aquecedor |
| 25 | 10 | Relé do sistema de injeção de combustível
Relé do sensor lambda |
| 26 | 10 | Relé do sistema de controle de pressão
Relé do ajuste de altura dos faróis |
| 27 | 10 | Relé do ABS |
| 28 | 10 | Relé da bomba de combustível |
| 29 | 10 | Relé do ventilador do radiador |
| 30 | 10 | Relé do ventilador do condensador |
| 31 | 10 | Relé das luzes de estacionamento
Relé das luzes traseiras |
| 10 | Relé das luzes de nevoeiro traseiras
Relé das luzes de advertência das luzes de nevoeiro traseiras |
|
| 32 | 10 | Relé das luzes de freio |
| 33 | 10 | Relé das luzes de ré |
| 34 | 10 | Relé das luzes de emergência
Relé do cinto de segurança |
| 10 | Relé do relógio
Relé do rádio |

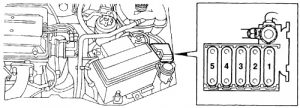

Bloco de fusíveis
| Nº | Amperes [A] | Descrição |
| 1 | 10 | Relé do motor de partida |
| 2 | 10 | Relé da bomba de combustível
Relé do ventilador do radiador |
| 3 | 10 | Relé do ventilador do condensador
Relé do sistema de ar condicionado |
| 4 | 10 | Relé do sistema de injeção de combustível |
| 5 | 10 | Relé do sistema de controle de pressão |
| 6 | 10 | Relé do ABS |
’94 ->
- Relé do motor de partida
- Relé da bomba de combustível
- Relé do ventilador do radiador
- Relé do ventilador do condensador
- Relé do sistema de ar condicionado
- Relé do sistema de injeção de combustível
- Relé do sistema de controle de pressão
- Relé do ABS
- Relé do limpador de para-brisa
- Relé do limpador de faróis
-> ’98
- Relé do motor de partida
- Relé da bomba de combustível
- Relé do ventilador do radiador
- Relé do ventilador do condensador
- Relé do sistema de ar condicionado
- Relé do sistema de injeção de combustível
- Relé do sistema de controle de pressão
- Relé do ABS
- Relé do limpador de para-brisa
- Relé do limpador de faróis
- Relé das luzes de estacionamento
- Relé das luzes de freio
- Relé das luzes de ré
