Hyundai Elantra VI (2015-2020) – caixa de fusíveis
Hyundai Elantra VI – diagrama da caixa de fusíveis
Ano de fabricação: 2015, 2016, 2017, 2018, 2019, 2020
Os fusíveis da tomada do isqueiro (tomadas de energia, incluindo USB) no Hyundai Elantra VI são o fusível POWER OUTLET no compartimento do motor.

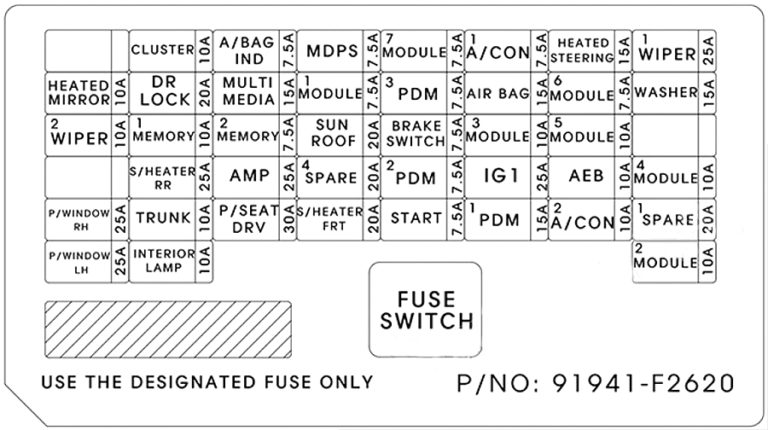

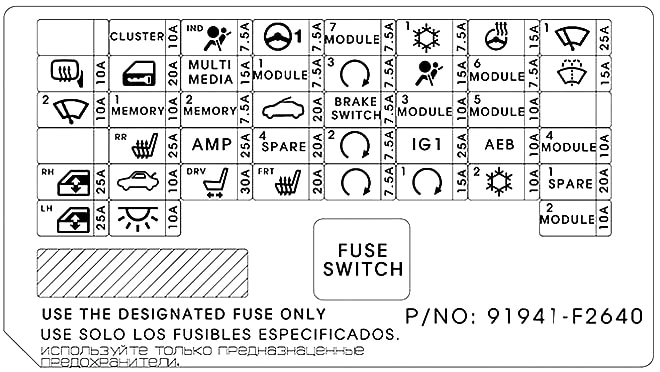

Caixa de fusíveis na cabine
Localizada sob o painel de instrumentos, no lado do motorista.
Descrição
| ESPELHO AQUECIDO | 10A Espelho retrovisor externo do lado do motorista e do passageiro;
Módulo de controle do ar condicionado. |
| LIMPADOR 2 | 10A PCM;
BCM. |
| JANELA P/DX | 25A Relé de controle da janela direita |
| JANELA P/SX | 25A Relé do vidro elétrico esquerdo;
Módulo de segurança do vidro elétrico do lado do motorista. |
| CONSOLA | 10A Piscas |
| BLOQUEIO DA PORTA DR | 20A Relé de travamento e destravamento da porta;
Travamento de conexões reversas (relé de destravamento de duas voltas). |
| MEMÓRIA 1 | 10A Módulo da porta do motorista/passageiro;
Módulo IMS do motorista; Módulo de controle do ar condicionado; Conjunto de piscas; Espelho retrovisor eletrocrômico; BCM; Conector de interface de dados. |
| AQUECIMENTO RR | 15A Módulo de controle de aquecimento do banco traseiro |
| PORTA-MALAS | Relé do porta-malas 10A |
| LUZ INTERNA | 10A Iluminação interna;
Luz de cortesia dianteira esquerda e direita; Luz de teto do console; Chave de ignição ILL. & Interruptor de aviso de porta; Iluminação do porta-malas. |
| AIRBAG IND | 7.5A Conjunto de piscas;
Unidade de controle do ar condicionado. |
| MULTIMÍDIA | 15A Leitor de CD;
Áudio; Dispositivo de áudio/vídeo e navegação. |
| MEMÓRIA 2 | Memória 7,5A |
| AMP | Amplificador 25A |
| BANCO DO MOTORISTA | 30A Interruptor manual do banco do motorista;
Módulo IMS do motorista. |
| MDPS | Unidade MDPS 7,5 A |
| MÓDULO 1 | 7,5A Travamento central;
Maçaneta externa inteligente para motorista e passageiro; Módulo da porta do motorista e do passageiro. |
| TETO SOLAR | 20A Teto solar |
| RESERVA 1 | Reserva 10A |
| AQUECIMENTO FRT | 20A Módulo de controle de aquecimento do banco dianteiro |
| MÓDULO 7 | 7,5A Módulo de controle de aquecimento do banco dianteiro;
Módulo de controle de aquecimento do banco traseiro, motor do teto solar. |
| PDM 3 | 7,5A Módulo de controle de chave inteligente;
Módulo imobilizador. |
| INTERRUPTOR DO FREIO | 7,5 A Interruptor das luzes de freio;
Módulo de controle de chave inteligente. |
| PDM 2 | 7,5A Módulo de controle de chave inteligente;
Módulo imobilizador. |
| PARTIDA | 7,5 A Chave inteligente
Interruptor de ignição Interruptor de faixa de transmissão |
| A / CON 1 | 7,5 A Ionizador;
Módulo de controle do ar condicionado; Caixa de fusíveis E/R (relé do ar condicionado, relé do ventilador). |
| AIR BAG | 15A Módulo de controle SRS;
Sensor de detecção de passageiros. |
| MÓDULO 3 | 10A Interruptor das luzes de freio;
BCM; Interruptor do modo esportivo; Módulo da porta do motorista e do passageiro. |
| IG1 | 25A Bloco PCB (fusíveis: ABS3, ECU5, TCU2) |
| PDM 1 | 15A Módulo de controle de chave inteligente |
| VOLANTE AQUECIDO | 15A Volante aquecido |
| MÓDULO 6 | Módulo de controle de chave inteligente 7,5 A BCM |
| MÓDULO 5 | 10A Interruptor do airbag;
Espelho eletrocrômico; Pisca da alavanca de câmbio automática; Unidade principal do sistema A/V e navegação; Sistema de áudio; Módulo de controle do ar condicionado; Interruptor do console, esquerdo/direito; Faróis esquerdo e direito; Módulo de controle de aquecimento do banco dianteiro; Módulo de controle de aquecimento do banco traseiro; Módulo IMS do motorista. |
| AEB | 10A Módulo AEB |
| A / CON 2 | 10A Caixa de fusíveis E / R (relé do ventilador);
Motor do ventilador; Resistor do ventilador; Módulo de controle do ar condicionado. |
| LIMPADOR 1 | 25A Motor do limpador;
Unidade PCB (relé do limpador dianteiro (inferior)). |
| LAVAGEM | Interruptor multifunções 15A |
| MÓDULO 4 | 10A Bloco DBL;
Aviso de saída de faixa; Buzzer de assistência de estacionamento; BCM; Radar de detecção de ponto cego esquerdo e direito. |
| RESERVA 2 | Reserva 10A |
| MÓDULO 2 | 10A Caixa de fusíveis E/R (relé da tomada);
Tomada de carregamento USB; Módulo de controle de chave inteligente; BCM; Áudio; Unidade principal A/V e navegação; Leitor de CD; Interruptor dos espelhos retrovisores externos elétricos; Amplificador. |

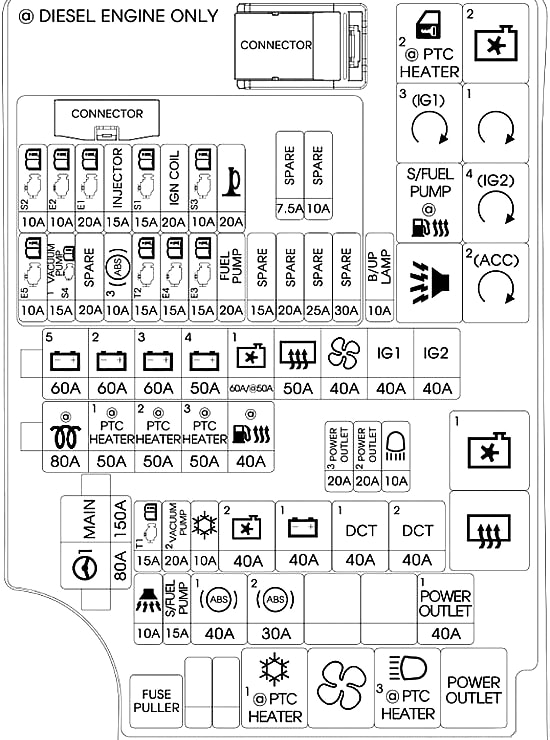

Caixa de fusíveis no compartimento do motor
Localizada no lado direito, sob o capô, ao lado da bateria.
Descrição
| PRINCIPAL | 180A Fusível: ABS1, ABS2, BUZINA DE ALARME, FONTE DE ALIMENTAÇÃO |
| MDPS | Unidade MDPS 80A |
| B+ 5 | Conjunto PCB 60A (fusíveis: ECU3, ECU4, BUZINA, BOMBA DE COMBUSTÍVEL, RELÉ DE CONTROLE DO MOTOR) |
| B+ 2 | Caixa de fusíveis inteligente 60A (fusíveis: AQUECIMENTO FRT, ARISU) |
| B+ 3 | 60A Caixa de fusíveis inteligente (fusíveis: ARISU, IPS) |
| B+ 4 | 50A Caixa de fusíveis inteligente (fusível: AQUECIMENTO FRT, JANELA P/SX, JANELA P/DX, BAU, TETO SOLAR, AMP, BANCO DO PASSAGEIRO) |
| VENTILADOR DE ARREFECIMENTO 1 | Ventilador de arrefecimento 60A |
| AQUECIMENTO TRASEIRO | 50A Relé de aquecimento traseiro |
| VENTILADOR | Relé do ventilador 40A |
| IG1 | 40A Interruptor de ignição;
Caixa de fusíveis E/R (relé PDM nº 2, nº 3 (ACC/IG1)) |
| IG2 | 40A Interruptor de ignição, caixa de fusíveis E/R (relé PDM nº 4 (IG2), relé DE PARTIDA) |
| LUZ DE RÉ | 10A Espelho eletrocrômico;
Luz combinada traseira (IN), esquerda/direita; Caixa de fusíveis inteligente (módulo de controle IPS) |
| FONTE DE ALIMENTAÇÃO 3 | Isqueiro 20A |
| FONTE DE ALIMENTAÇÃO 2 | Tomada dianteira 20A |
| FAROL ALTO | 10A Faróis |
| TCU 1 | 15A Reserva |
| BOMBA DE VÁCUO 1 | 20A Bomba de combustível |
| A / CON | 10A Relé do ar condicionado |
| VENTILADOR DE ARREFECIMENTO 2 | 40A Relé do ventilador de arrefecimento 1/2 |
| B+ 1 | 40A Caixa de fusíveis inteligente (interruptor de circuito de perda, fusível: INTERRUPTOR DO FREIO, MÓDULO 1, BLOQUEIO DO MOTOR, PDM 1, PDM 2) |
| DCT1 | 40A Não utilizado |
| DCT2 | 40A Não utilizado |
| BUZINA DE ALARME | 10A Relé da buzina de alarme |
| BOMBA DE COMBUSTÍVEL | 15A Bomba de combustível |
| ABS 1 | Módulo 40A ESC, conector de controle universal |
| ABS 2 | Módulo 30A ESC, conector de controle universal |
| TOMADA DE ENERGIA 1 | Relé da tomada 40A |
| ECU 5 | 10АPCM |
| BOMBA DE VÁCUO | 15A Bomba de vácuo |
| RESERVA | Reserva 20A |
| ABS 3 | Módulo 10A ESC, conector de controle universal |
| TCU 2 | Interruptor de faixa de transmissão 15A, caixa de junção de ré / ré (fusível: LUZ DE RÉ) |
| ECU 4 | 15АPCM |
| ECU 3 | 15АPCM |
| BOMBA DE COMBUSTÍVEL | 20A Relé da bomba de combustível |
| SENSOR 2 | 10A Válvula de fechamento do tanque;
Válvula solenoide de controle de ventilação; Válvula solenoide de entrada variável; Caixa de junção E/R (relé do ventilador de arrefecimento 1/2). |
| ECU2 | Reserva 10A |
| ECU1 | 20 АPCM |
| INJEÇÃO | Injetor 15A # 1 / # 2 / # 3 / # 4 |
| SENSOR 1 | Sensor de oxigênio 15A (CIMA / BAIXO) |
| BOBINA DE IGNIÇÃO | 20A Bobina de ignição # 1 / # 2 / # 3 / # 4 |
| SENSOR 3 | 10А Válvula de controle de fluxo de óleo nº 1/nº 2/nº 3;
Sensor de temperatura eletrônico; Relé da bomba de combustível. |
| BUZINA | Relé da buzina 20A |
Sobre o Hyundai Elantra VI (2015-2020)
O Hyundai Elantra VI, fabricado entre 2015 e 2020, é um popular sedã compacto que se destaca pelo design moderno e tecnologia confiável. Este modelo oferece diversas opções de motorização, incluindo motores a gasolina e diesel, que proporcionam desempenho equilibrado e consumo de combustível eficiente. O interior do Elantra é espaçoso e confortável, com uma variedade de recursos tecnológicos que aumentam o conforto e a segurança na condução. Graças à sua confiabilidade e excelente relação custo-benefício, o Hyundai Elantra VI é uma escolha popular entre os motoristas em todo o mundo.
Diagrama da caixa de fusíveis do Hyundai Elantra VI
Esta página apresenta o diagrama da caixa de fusíveis para o Hyundai Elantra VI, essencial para a manutenção e reparo adequados do veículo. As localizações típicas da caixa de fusíveis neste modelo são sob o capô e no interior do veículo, geralmente no lado do motorista. Os diagramas nesta página detalham os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a operação segura do veículo, por isso é importante ter uma compreensão clara de sua configuração e funções.
