Opel Vectra C (2002-2008) – caixa de fusíveis
Opel Vectra C (2002-2008) – esquema da caixa de fusíveis
Ano de fabricação: 2002, 2003, 2004, 2005, 2006, 2007, 2008.
O fusível do isqueiro (tomada de força) no Opel Vectra C (2002-2008) é o fusível 9 na caixa de fusíveis

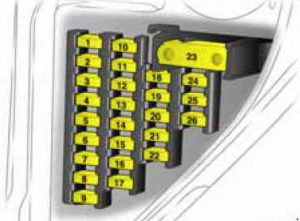

Caixa de fusíveis do compartimento de passageiros
| Número | Descrição | Amperagem [A] |
| 1 | Sistema de informação e entretenimento;
Fusível de rádio para transporte. |
20 |
| 2 | Ventilador interno;
Aquecimento; Ar condicionado. |
7.5 |
| 3 | Teto solar | 20 |
| 4 | – | – |
| 5 | Unidade de controle do módulo da porta | 7.5 |
| 6 | Luz de freio | 7.5 |
| 7 | Unidade de controle do módulo da carroceria | 30 |
| 8 | Controlador do módulo da porta
para passageiros dianteiros. |
30 |
| 9 | Módulo de controle central | 7.5 |
| 10 | Módulo de controle da coluna de direção | 7.5 |
| 11 | Tomada de diagnóstico | 7.5 |
| 12 | Proteção contra sobrecarga
da bateria. |
10 |
| 13 | – | – |
| 14 | – | – |
| 15 | Unidade de controle do módulo da porta | 30 |
| 16 | – | – |
| 17 | Instrumentos;
exibição de informações. |
15 |
| 18 | – | – |
| 19 | – | – |
| 20 | Sensor de velocidade de condução (ESP®plus) | 7.5 |
| 21 | – | – |
| 22 | Isqueiro | 30 |
| 23 | Ventilador interno;
Ar condicionado. |
30 |
| Controle eletrônico de clima | 40 | |
| 24 | – | – |
| 25 | Aquecimento;
Ar condicionado. |
7.5 |
| 26 | Instrumentos;
Exibição de informações |
7.5 |
Caixa de fusíveis no porta-malas – Opel Vectra C
| Nº | Descrição | Amperagem [A] |
| 1 | – | – |
| 2 | – | – |
| 3 | Ajuste elétrico do banco, banco do motorista | 40 |
| 4 | Vidro traseiro aquecido | 40 |
| 5 | Ajuste elétrico do banco;
Banco do passageiro dianteiro. |
40 |
| 6 | Vidros elétricos, traseiro direito | 30 |
| 7 | Vidros elétricos, traseiro esquerdo | 30 |
| 8 | Aquecimento dos bancos, traseiro direito | 15 |
| 9 | Buzina;
Sistema de alarme. |
15 |
| 10 | Bomba de combustível | 20 |
| 11 | Tensão da bateria | 25 |
| 12 | Aquecimento dos bancos – traseiro esquerdo | 15 |
| 13 | Equipamento de reboque | 20 |
| 14 | Limpador traseiro | 15 |
| 15 | Bancos aquecidos,
Ar condicionado dos bancos – dianteiro esquerdo |
15 |
| 16 | Aquecimento dos bancos, dianteiro direito | 15 |
| 17 | Tomada adicional | 15 |
| 18 | Travamento da tampa traseira | 30 |
| 19 | Conector 30;
Twin Audio. |
10 |
| 20 | Travamento da tampa do tanque | 7.5 |
| 21 | Sensor ultrassônico;
Sistema de alarme Vauxhall. |
5 |
| 22 | Tampa traseira elétrica | 30 |
| 23 | Sensor de quebra de vidro (sistema de alarme) | 7.5 |
| 24 | Tensão da bateria | 25 |
| 25 | Chassi eletrônico | 10 |
| 26 | Terminal 15 (interruptor de partida);
Twin Audio. |
25 |
| 27 | Reconhecimento de ocupação do banco;
Sistema de monitoramento da pressão dos pneus; Sensor de chuva; Sistema de ar condicionado. |
5 |
| 28 | Sensores de distância de estacionamento | 7.5 |
| 29 | – | – |
Caixa de fusíveis do compartimento do motor
| Nº | Descrição | Amperagem [A] |
| 1 | Eletrônica do motor;
Eletrônica da transmissão. |
20 |
| 2 | Partida | 25 |
| 3 | Buzina | 20 |
| 4 | Sistema de ar condicionado;
Controle eletrônico de clima. |
10 |
| 5 | Sistema de lavagem do para-brisa e vidro traseiro | 15 |
| 6 | Aquecimento do filtro de diesel | 30 |
| 7 | Módulo de controle central;
ESP® plus. |
15 |
| 8 | Faróis;
Bicos do lavador do para-brisa. |
10 |
| 9 | Assistência de direção;
Servomecanismo dos freios |
7.5 |
| 10 | Iluminação frontal adaptativa | 10 |
| 11 | Limpador de para-brisa | 30 |
| 12 | Módulo de controle central;
ESP® plus. |
7.5 |
| 13 | Sistema de lavagem dos faróis | 30 |
| 14 | Sensor de oxigênio | 10 |
| 15 | Unidade de controle do motor | 10 |
| 16 | ABS | 5 |
| 17 | – | – |
| 18 | – | – |
| 19 | Iluminação frontal adaptativa | 15 |
| Ajuste do ângulo dos faróis | 5 |
| 20 | Ajuste do ângulo dos faróis | 5 |
| 21 | – | – |
| 22 | Limpador de para-brisa | 30 |
| 23 | Aquecimento auxiliar | 20 |
| 24 | Tensão da bateria, terminal 30 | 30 |
| 25 | Tensão da bateria, terminal 30 | 30 |
| 26 | – | – |
| 27 | Easytronic | 30 |
| 28 | Unidade de controle do módulo
da tampa traseira |
60 |
| 29 | ABS | 40 |
| 30 | Unidade de controle do módulo
da tampa traseira |
60 |
| 31 | Unidade de controle do módulo
dentro do veículo |
60 |
| 32 | ABS | 40 |
| 33 | Unidade de controle do módulo
dentro do veículo |
60 |
| 34 | Unidade de controle do módulo
da tampa traseira |
60 |
| 35 | Ventilador de arrefecimento | 30 |
| Ventilador de arrefecimento | 40 | |
| 36 | Ventilador de arrefecimento | 20 |
| Ventilador de arrefecimento | 30 | |
| Servomecanismo dos freios | 30 | |
| 37 | Iluminação frontal adaptativa | – |
| 38 | – | – |
Sobre o Opel Vectra C (2002-2008)
O Opel Vectra C, produzido entre 2002 e 2008, é um automóvel de tamanho médio que se tornou popular devido ao seu conforto e confiabilidade. Este modelo estava disponível em várias versões de carroceria, incluindo sedan, station wagon e hatchback. O Vectra C oferecia uma ampla gama de motores, desde gasolina de 1.8 litros até potentes unidades diesel de 3.0 litros. O veículo era conhecido por sua tecnologia avançada e recursos de segurança, o que o tornava atraente para famílias e indivíduos que procuravam um carro confiável e confortável para viagens longas.
Diagrama da caixa de fusíveis do Opel Vectra C
Esta página exibe o diagrama da caixa de fusíveis para o Opel Vectra C, que é essencial para a manutenção e reparos adequados do sistema elétrico do veículo. A caixa de fusíveis geralmente está localizada no compartimento do motor e no interior do veículo, mais comumente sob o painel ou perto do porta-malas. Os diagramas nesta página mostram os números dos fusíveis, sua amperagem e os componentes protegidos, o que é crucial para identificar e substituir os fusíveis. Sempre use fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento importante que garante a segurança e a funcionalidade do seu veículo.
