Hyundai Elantra GT (GD; 2012-2017) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Hyundai Elantra GT (GD; 2012–2017), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis do Hyundai Elantra GT 2012-2017
As informações são provenientes dos manuais do proprietário de 2016 e 2017. A localização e a função dos fusíveis em carros fabricados em diferentes momentos podem variar.
Os fusíveis do isqueiro (tomada de força) no Hyundai Elantra GT estão localizados na caixa de fusíveis do painel de instrumentos (consulte os fusíveis “C/LIGHTER” (luz do isqueiro do console, tomada de força traseira) e “POWER OUTLET FRT” (tomada de força dianteira).
Índice
Localização da caixa de fusíveis
Dentro da tampa da caixa de fusíveis/relés, há uma etiqueta que descreve o nome e a capacidade do fusível/relé. Nem todas as descrições dos painéis de fusíveis neste manual podem se aplicar ao seu veículo. É preciso no momento da impressão. Ao verificar a caixa de fusíveis do veículo, é necessário consultar a etiqueta da caixa de fusíveis.

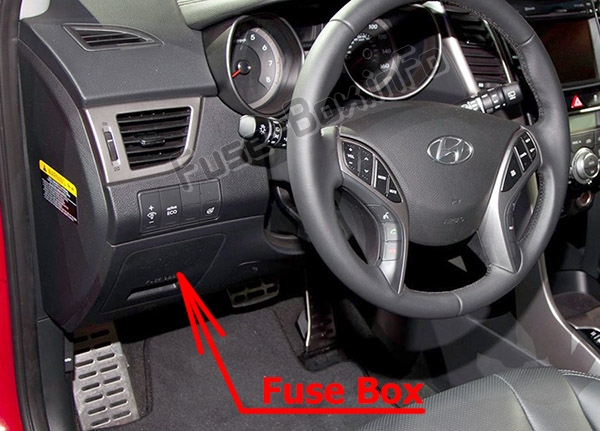

Painel de instrumentos

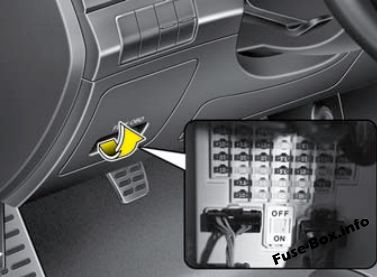

A caixa de fusíveis está localizada no lado do motorista do painel de instrumentos, atrás de uma tampa.

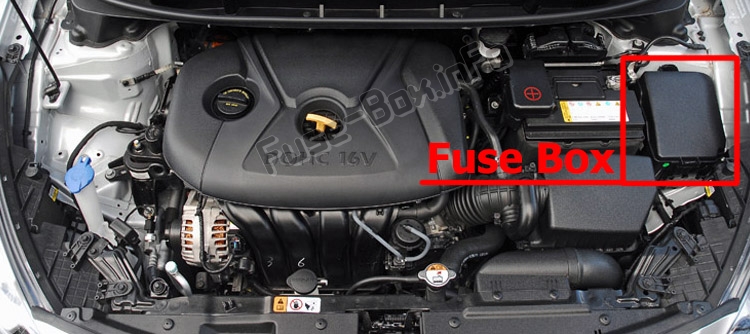

Compartimento do motor

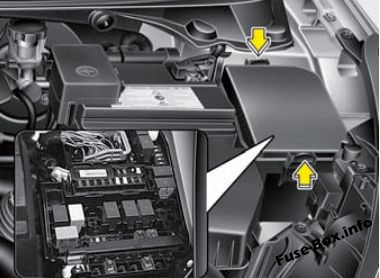

A caixa de fusíveis está localizada no compartimento do motor (lado esquerdo).
Diagramas da caixa de fusíveis
2016, 2017
Painel de instrumentos

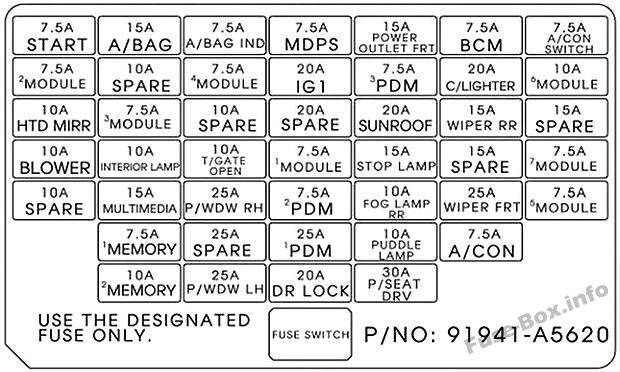

Atribuição dos fusíveis no painel de instrumentos (2016, 2017)
| Descrição | Classificação atual | Componente protegido |
|---|---|---|
| Descrição | Classificação atual | Componente protegido |
| C/ACCENDISIGARI | 20A | Luz do isqueiro do console, tomada de força traseira |
| 1 MÓDULO | 7,5A | Interruptor do modo esportivo |
| 4 MÓDULOS | 7,5A | Módulo de controle do ar condicionado, atuador de nivelamento do farol LH/RH, sensor de aviso do filtro de combustível (D4FD), sistema de assistência de estacionamento traseiro |
| 3 MÓDULOS | 7,5A | Painel de instrumentos, BCM, módulo de monitoramento da pressão dos pneus, áudio, módulo de aquecimento do assento do motorista/passageiro, alavanca de câmbio ATM |
| TOMADAS DE ALIMENTAÇÃO FRT | 15A | Tomada de força dianteira |
| ESPELHO AQUECIDO | 10 A | Espelho retrovisor externo do motorista/passageiro, módulo de controle do ar condicionado, ECU |
| LIMPADOR | 25A | Caixa de fusíveis do relé ICM (relé do sensor de chuva), interruptor multifuncional, caixa de fusíveis e relé E/R (RLY. 7) Motor do limpador do para-brisa dianteiro |
| A/CON | 7,5A | Módulo de controle do ar condicionado, caixa de fusíveis e relé E/R (RLY. 4) |
| P/WDW LH | 25A | Relé P/WDW LH, módulo de segurança da janela do motorista (LHD) |
| T/PORTA ABERTA | 10 A | Painel da porta traseira, atuador de abertura da câmera traseira |
| P/ASSENTO DRV | 30A | Interruptor manual do motorista |
| 2 MÓDULOS | 7,5A | Caixa de fusíveis do relé ICM, módulo da câmera traseira, espelho eletrocrômico |
| LIMPADOR TRASEIRO | 15A | Relé do limpador traseiro, motor do limpador traseiro, interruptor multifuncional |
| LÂMPADA DE FREIO | 15A | Interruptor da luz de freio |
| P/WDW RH | 25A | Relé P/WDW RH, módulo de segurança da janela do motorista (RHD) |
| 2 PDM | 7,5A | Módulo de controle de chave inteligente, interruptor de botão Start/Stop, sensor ultrassônico de proteção contra intrusão |
| 5 MÓDULOS | 7,5A | CAIXA EMS (relé do lavador de faróis), unidade ionizadora, teto solar panorâmico, CAIXA DSL (relé PTC), caixa de fusíveis e relé E/R (RLY.), módulo de aquecimento do assento do motorista/passageiro |
| Descrição | Classificação atual | Componente protegido |
|---|---|---|
| IG1 | 20A | Caixa de fusíveis e relé E/R (fusível – F) |
| 6 MÓDULO | 10 A | Interruptor do espelho retrovisor externo, áudio, unidade principal de navegação, relógio digital |
| MDPS | 7,5A | Módulo de controle EPS |
| BLINDAGEM DR | 20A | Relé de travamento/destravamento da porta, caixa de fusíveis ICM (relé de travamento), atuador de travamento da porta do motorista/passageiro, atuador da tampa do tanque de combustível, atuador de travamento da porta LH/RH |
| LÂMPADA INTERNA | 10 A | Lâmpada de vaidade LH/RH, lâmpada do teto do console, lâmpada do quarto, lâmpada do porta-malas, interruptor de aviso DR |
| MULTIMÍDIA | 15A | Áudio, unidade principal de navegação |
| AIRBAG | 15A | Módulo de controle SRS |
| 1 MEMÓRIA | 7,5A | Painel de instrumentos |
| INDICADOR DE AIRBAG | 7,5A | Painel de instrumentos |
| 3 PDM | 7,5A | Módulo de controle de chave inteligente, sensor ultrassônico de proteção contra intrusão |
| 2 MEMÓRIA | 10 A | Interruptor do espelho retrovisor externo, módulo de monitoramento da pressão dos pneus, BCM, sensor de luz automática e fotocélula, OBD, relógio digital, módulo de controle do ar condicionado |
| 1 PDM | 25A | Módulo de controle de chave inteligente |
| PARTIDA | 7,5A | Sem botão Start: caixa de fusíveis e relé E/R (RLY.) Interruptor de travamento da ignição, interruptor de faixa de transmissão Com botão Start: ECM/PCM, interruptor de faixa de transmissão |
| JANELA PANORÂMICA | 20A | Teto solar panorâmico |
| BCM | 7,5A | BCM, módulo de controle de chave inteligente |
| INTERRUPTOR DO AR CONDICIONADO | 7,5A | Módulo de controle do ar condicionado |
| 7 MÓDULO | 7,5A | BCM, módulo de controle de chave inteligente |
| LÂMPADA DE NEBLINA TRASEIRA | 10 A | Lâmpada de neblina traseira |
| LÂMPADA DE POSIÇÃO | 10 A | Espelho retrovisor externo do motorista/passageiro |
Compartimento do motor
ad vertisements

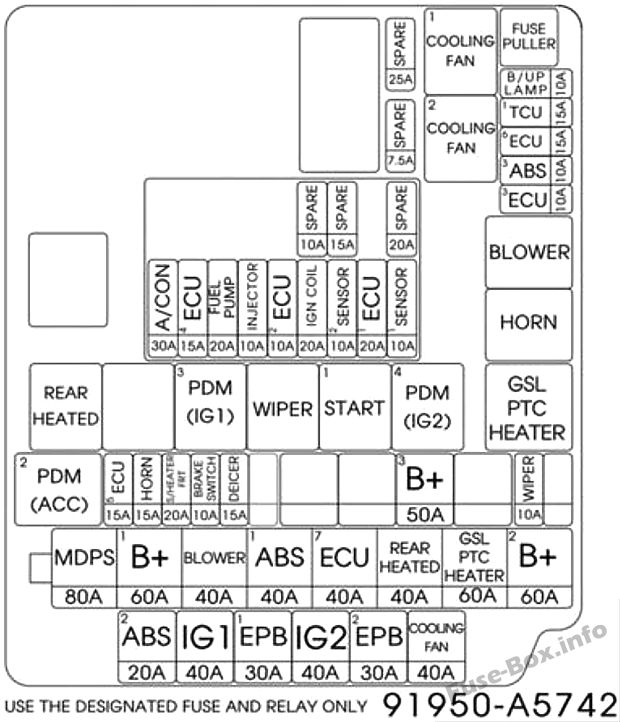

Atribuição dos fusíveis no compartimento do motor (2016, 2017)
| Descrição | Classificação atual | Componente protegido |
|---|---|---|
| Descrição | Classificação atual | Componente protegido |
| MÚLTIPLOS FUSÍVEIS: | ||
| MDPS | 80A | Módulo de controle EPS |
| 1B+ | 60A | Caixa de fusíveis I/P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH), Fusível – F13/F14/F19/F20/F21 /F26/F36) |
| 1 ABS | 40A | Módulo de controle ESC, conector de controle universal |
| VENTILADOR | 40A | RLY. 4 (relé do ventilador) |
| 2B+ | 60A | Caixa de fusíveis I/P (IPS 3 (4CH), IPS 4 (4CH), Fusível – F2/F7/F9/F15) |
| AQUECEDOR GSLPTC | 60A | RLY. 12 (relé PTC GASOLINA) |
| FUSÍVEL: | ||
| VENTILADOR DE ARREFECIMENTO | 40A | RLY 1 (relé C/FAN LO), RLY 2 (relé C/FAN HI) |
| 2 ABS | 20A | Módulo de controle ESC, conector de controle universal |
| IG2 | 40A | RLY 9 (relé de partida), interruptor de ignição (sem botão Start), RLY 6 (relé PDM 4 (IG2), com botão Start) |
| IG1 | 40A | Sem botão Start: interruptor de ignição, com botão Start: RLY 8 (relé PDM 2 (ACC))/RLY. 10 (PDM 3 (IG1) Relé |
| DESEMBAÇADOR | 15A | Caixa de fusíveis ICM (relé do desembaçador dianteiro) |
| 3B+ | 50A | Caixa de fusíveis I/P (dispositivo de corte automático de vazamento de corrente, fusível — F18/F25/F30/F34/F38) |
| INTERRUPTOR DO FREIO | 10 A | Módulo de controle de chave inteligente, relé de sinal de parada |
| AQUECEDOR FRT | 20A | Módulo de aquecimento do assento do motorista/passageiro |
| Descrição | Classificação atual | Componente protegido |
|---|---|---|
| LIMPADOR | 10 A | PCM/ECM |
| BUZINA | 15A | RLY. 5 (relé da buzina), caixa de fusíveis ICM (relé da buzina B/A) |
| 1 TCU | 15A | A/T — TCM (D4FD), interruptor de faixa de transmissão |
| 6 ECU | 15A | RLY. 9 (D4FD, relé de partida), ECM/PCM |
| 3 ABS | 10 A | Módulo de controle ESC, conector de controle universal |
| 3 ECU | 10 A | ECM/PCM, sensor de fluxo de ar, interruptor da luz de freio |
| LÂMPADA DE RÉ | 10 A | M/T — interruptor da luz de ré, A/T — luz combinada traseira (IN) LH/RH, módulo de engate traseiro, unidade principal de navegação, espelho eletrocrômico, módulo de controle IPS |
| 1 ECU | 20A | G4FD/D4FD : ECM G4NA/G4NC : PCM (A IT), ECM (M/T) |
| BOBINA DE IGNIÇÃO | 20A | G4NA: Bobina de ignição #1/#2/#3/#4, capacitor |
| 2 SENSOR | 10 A | G4FD : Sensor de oxigênio (ALTO/BAIXO), válvula solenóide de entrada variável, válvula solenóide de pré-corrente G4NA/G4NC : Sensor de oxigênio (ALTO/BAIXO), válvula solenóide de entrada variável, válvula solenóide de pré-corrente D4FD : Sensor de posição do eixo de comando, válvula de bypass EGR, caixa de fusíveis (relé de pré-aquecimento) |
| 1 SENSOR | 10 A | G4FD : Válvula de controle de óleo #1/ #2, sensor de nível de óleo, caixa de fusíveis e relé E/R (RLY. 1) G4NA/G4NC : Válvula de controle de óleo #1/#2, sensor de posição do eixo de comando (entrada/saída), caixa de fusíveis e relé E/R (RLY. 1) D4FD : Caixa de fusíveis e relé E/R (RLY 1), caixa de fusíveis (relé de pré-aquecimento PTC #1), sensor de oxigênio, válvula solenóide de controle VGT |
| 2 ECU | 10 A | G4FD : ECM G4NA : Relé da bomba de combustível G4NC : Relé da bomba de combustível, PCM (A/T), ECM (M/T) D4FD : Sensor de nível de óleo, válvula de controle de pressão de combustível |
| INJEÇÃO | 10 A | G4NA — Injetor #1/#2/#3/#4 |
| 4 ECU | 15A | G4NA/G4NC: PCM (ATT), ECM (M/T) |
| BOMBA DE COMBUSTÍVEL | 20A | Caixa de fusíveis EMS (relé da bomba de combustível) |
| A/CON | 30A | Caixa de fusíveis EMS (ar condicionado) |
| EMS | 40A | Caixa de fusíveis EMS |
Atribuição dos relés
| Descrição | Componente protegido | Tipo |
|---|---|---|
| 1 VENTILADOR DE ARREFECIMENTO | RELÉ C/FAN LO | CONECTOR MICRO |
| 2 VENTILADORES DE ARREFECIMENTO | RELÉ C/FAN HI | CONECTOR MICRO |
| VENTILADOR | RELÉ DO VENTILADOR | CONECTOR MICRO |
| BUZINA | RELÉ DA BUZINA | CONECTOR MICRO |
| 4 PDM (IG2) | PDM 4 (IG2) RELÉ | CONECTOR MICRO |
| LIMPADOR | RELÉ DO LIMPADOR DIANTEIRO | CONECTOR MICRO |
| 1 PDM (ACC) | PDM 1 (ACC) RELÉ | CONECTOR MICRO |
| PARTIDA 1 | RELÉ DE PARTIDA | CONECTOR MICRO |
| 3 PDM (IG1) | PDM 3 (IG1) RELÉ | CONECTOR MICRO |
| AQUECIMENTO TRASEIRO | RELÉ RR HTD | CONECTOR MICRO |
| AQUECEDOR GSL PTC | Aquecedor PTC/Filtro de combustível | CONECTOR MINI |

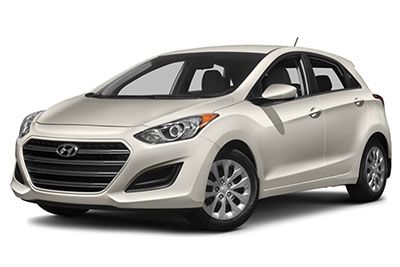

Sobre o Hyundai Elantra GT (GD; 2012-2017)
O Hyundai Elantra GT (GD; 2012-2017) é um hatchback compacto que oferece uma combinação de design elegante e praticidade. Este modelo é conhecido por sua confiabilidade e conforto, tornando-o popular entre os motoristas que procuram um veículo versátil. O Elantra GT estava disponível com várias opções de motorização, incluindo motores a gasolina de 1.8 e 2.0 litros, que fornecem potência suficiente para a condução diária. O interior do veículo é projetado com foco no conforto e nas tecnologias modernas, garantindo uma experiência de condução agradável.
Diagrama da caixa de fusíveis do Hyundai Elantra GT (GD; 2012-2017)
Esta página exibe o diagrama da caixa de fusíveis para o Hyundai Elantra GT (GD; 2012-2017). Neste modelo, a caixa de fusíveis está tipicamente localizada sob o painel de instrumentos no lado do motorista e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento crucial para a segurança e o bom funcionamento do veículo, por isso é importante ter uma visão geral de sua configuração.
