Hyundai Tucson 1 (ix35) – Caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Hyundai Tucson 1 (ix35), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
2004, 2005, 2006, 2007, 2008, 2009 e 2010
Compartimento de passageiros
Caixa de fusíveis
Localizada na extremidade esquerda do painel de instrumentos, atrás da tampa protetora.

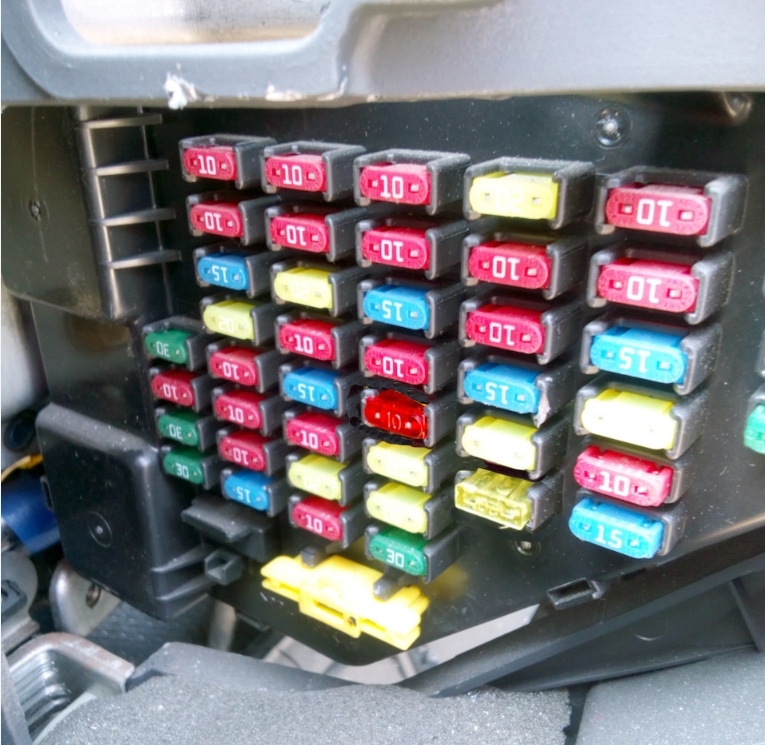

Exemplo de foto

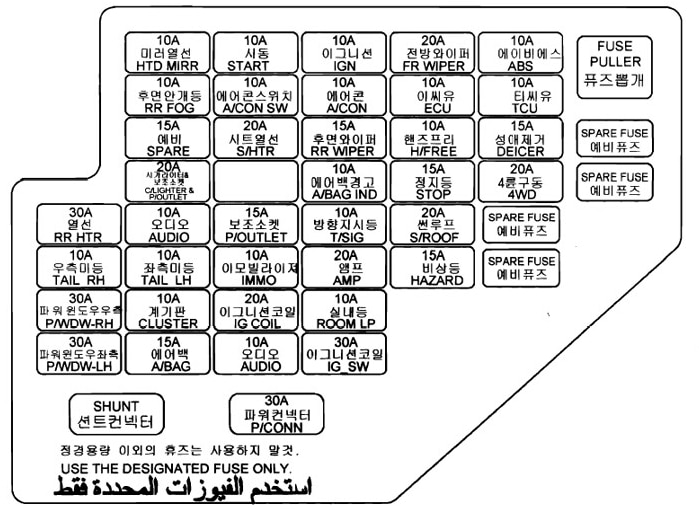

Esquema
Funções
| IG-SW | Interruptor de ignição 30A |
| STANZA LP | 10A Iluminação interior, unidade de controle do ar condicionado, relógio digital, ETASM / TASM, chave de ignição não removida |
| AMP | Sistema de áudio 20A |
| T / SIG | Interruptor de luz de emergência 10A, sistema de iluminação externa automática e sensor de luz, interruptor de faixa de transmissão automática |
| A/TORBA IND | 10A Conjunto de piscas |
| TERGICRISTALLO POSTERIORE | 15A Relé de proteção |
| A / KON | 10A Controlador de teto solar, controlador de ar condicionado, relé do ventilador do ar condicionado. ETASM / TASM |
| IGN | Relé de aquecimento 10A RTS, relé de aquecimento do filtro de combustível, unidade de controle de luzes diurnas, relé de comutação de faróis |
| RISK | 10A Interruptor de alarme, interruptor de relé de alarme, unidade de controle do imobilizador (carro com motor a gasolina de 2,7 litros) |
| S/TETTO | 20A Teto elétrico, relé de travamento central |
| FERMARE | 15A Interruptor das luzes de freio, unidade de controle de fechamento dos espelhos externos |
| H/GRATIS | 10A Não utilizado |
| ECU | 10A Regulador de velocidade, luz de freio, sistema antiderrapante, sistema de estabilização de trajetória, controlador de tração nas quatro rodas, controlador do motor, controlador do motor e transmissão, controlador da transmissão, sensor de velocidade do veículo |
| TERGICRISTALLO FF | 20A Motor do limpador de para-brisa, luz externa e interruptor de piscas |
| 4WD | 20A Unidade de controle para tração nas quatro rodas |
| DEGELATORE | 15A Elemento de aquecimento do para-brisa |
| TCU | 10A Unidade de controle da transmissão (veículos com motor a gasolina de 2,7 litros e motor a diesel) |
| SEZIONE | 10A Sensor de aceleração, ESP, ABS |
| P / OKNO -LH | 30A Motores elétricos para levantar os vidros das portas esquerdas |
| PWDW-RH | 30A Motores elétricos para levantar os vidros das portas direitas |
| PRIEHĽAD PRAVÝ | 10A Luz traseira direita, luz do porta-luvas |
| RR HTR | 30A Vidro traseiro aquecido |
| TAŠKA | 15A Unidade de controle do airbag |
| SKUPINA | 10A Conjunto de piscas, ETASM / TASM |
| PRIEHĽAD LH | 10A Farol esquerdo, luz traseira esquerda, luz da placa de matrícula |
| AUDIO | 10A Relógio digital, sistema de áudio, unidade de controle para travamento dos espelhos externos, acionamentos elétricos para ajuste dos espelhos externos e interruptor para travamento dos espelhos |
| C/ ZAPAĽOVAČ č P/ VÝSTUP | Acendedor de cigarros 20A |
| REZERVA | 15A Fusível de reserva |
| RR FOG | 10A Luz de neblina traseira |
| HTD MIRR | 10A Espelhos externos elétricos esquerdo e direito, espelhos rebatíveis eletricamente. Interruptor do vidro traseiro aquecido |
| AUDIO | Sistema de áudio 10A |
| COIL IG | Bobina de ignição 20A (veículos com motor a gasolina de 2,7 litros) |
| IMMO | 10A Unidade de controle do imobilizador (veículos com motor a gasolina de 2,7 l) |
| P/ VÝSTUP | 15A Tomada traseira 12V |
| S/HTR | 20A Elementos de aquecimento dos assentos |
| A/CON SW | 10A Unidade de controle do ar condicionado (ar condicionado manual) |
| ZAČIATOK | 10A Relé de alarme antifurto, interruptor de faixa de transmissão automática, interruptor de bloqueio de ignição; |
Os fusíveis marcados como C/LIGHTER ou P/OUTLET são responsáveis pelo acendedor de cigarros ou tomadas adicionais.
Caixa de relés

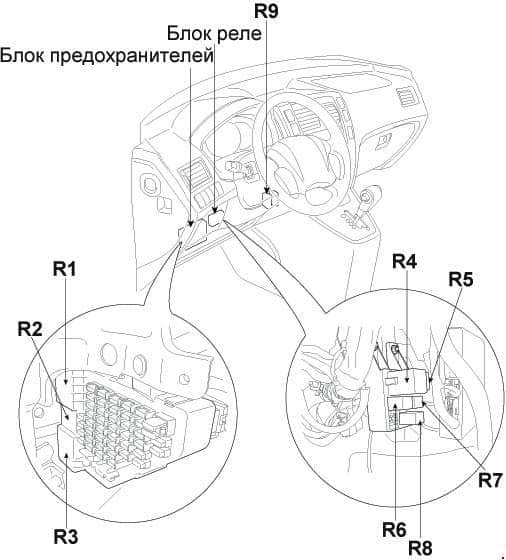

Esquema de relés na cabine
Funções
- R1 Relé de aquecimento do vidro traseiro
- Relé da luz traseira R2
- R3 Relé de alimentação do vidro
- Relé do pisca R4
- R5 Relé de alarme
- R6 Relé da luz de neblina traseira
- R7 Relé de alarme
- R8 Relé de aquecimento do para-brisa
- R9 Relé de travamento central
Compartimento do motor

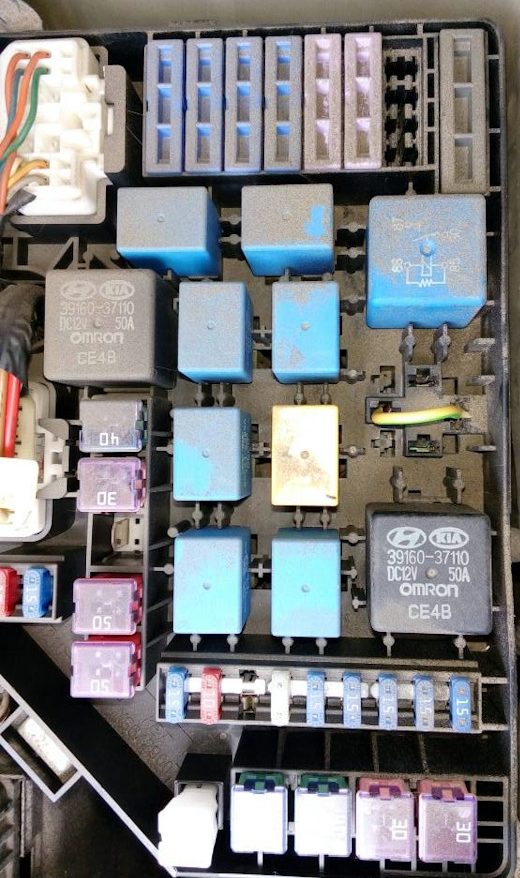

Caixa de fusíveis principal
Localizada no lado esquerdo do compartimento do motor, ao lado da bateria.

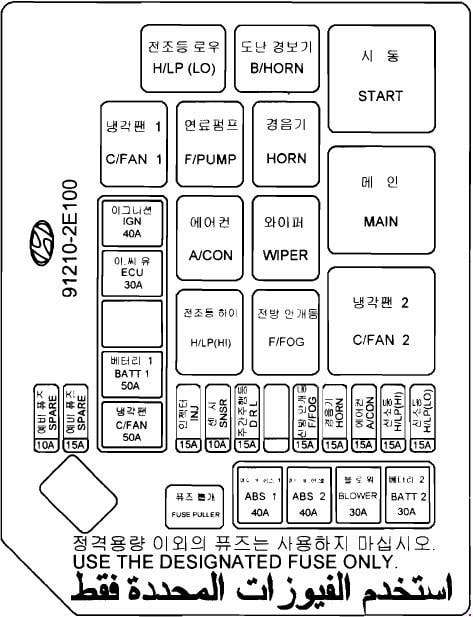

Esquema
Propósito
| IGN | 30A Relé do motor de partida, interruptor de ignição |
| ECU | 30A Unidade de controle do motor, bomba de combustível, ar condicionado, gerador, unidade de controle da transmissão automática |
| WAT #1 | 50A Interruptor de ignição, tomada 12 V na cabine |
| C/VENTILATORE | Ventilador de resfriamento do motor elétrico 50A |
| ABS n. 1 | 30A ABS, ESP |
| ABS n. 1 | 40A ABS, sistema de estabilização de trajetória ESP |
| VENTILATORE | Ventilador do ar condicionado 30A |
| WAT # 2 | 30A Interruptor de ignição, tomada 12 V na cabine |
| INJ | Injetores 15A |
| SNSR | 10A Ventilador de resfriamento do motor elétrico, interruptor das luzes de freio, sonda lambda, unidade de controle do motor e unidade de controle da transmissão |
| DRL | 15A Luz diurna |
| F / FOG | 15A Luzes de neblina |
| CLACSON | 15A Sinal sonoro |
| A / KON | Ar condicionado 15A |
| Alto/basso (alto) | 15A Faróis (luz alta) |
| H/LP(BASSO) | 15A Faróis (luz baixa) |
Decodificação de relés
| ZAČIATOK | Relé do motor de partida |
| HLAVNÉ | Relé principal |
| C/VENTILÁTOR #2 | Relé do ventilador de resfriamento (baixa velocidade) |
| B/CLAXON | Relé da buzina (alarme) |
| KLAXÓN | Relé da buzina |
| STIERAČ | Relé do limpador |
| F / HMLA | Relé das luzes de neblina dianteiras |
| H/LP (NÍZKE) | Relé dos faróis baixos |
| F/POMPA | Relé da bomba de combustível |
| A / KLIM | Relé do ar condicionado |
| Vysoké/nízke (vysoké) | Relé dos faróis altos |
| C/VENTILÁTOR #1 | Relé do ventilador de resfriamento (alta velocidade) |

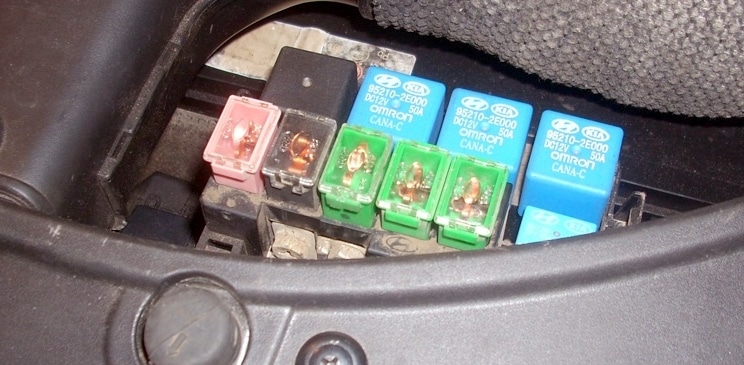

Caixa de fusíveis
Instalado em modelos com motor a diesel.

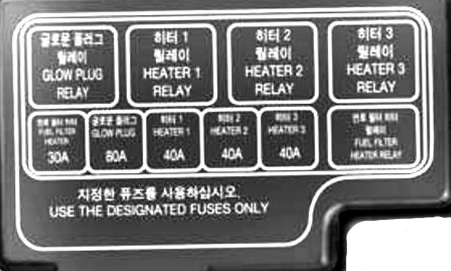

Legenda
Correspondência
| RELÉ ZAPALOVACEJ SVIEČKY | Relé de pré-aquecimento |
| RELÉ VYKUROVANIA 1 | Relé do aquecedor PTC 1 |
| RELÉ VYKUROVANIA 2 | Relé do aquecedor PTC 2 |
| RELÉ VYKUROVANIA 3 | Relé do aquecedor PTC 3 |
| FILTRO PALIVA RELÉ VYKUROVANIA | Relé do aquecedor do filtro de combustível |
| VYKUROVANIE FILTRA PALIVA | 30A Aquecedor do filtro de combustível |
| SVIEČKA | Pré-aquecimento 80A |
| VYKUROVANIE1 | Aquecedor PTC 40A 1 |
| VYKUROVANIE 2 | Aquecedor PTC 40A 2 |
| VYKUROVANIE3 | Aquecedor PTC 40A 3 |
