Hyundai i20 (2008-2014) – Caixa de fusíveis
Hyundai i20 (2008-2014) – diagrama de fusíveis
Ano de fabricação: 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Caixa de fusíveis na cabine
Diagrama da caixa de fusíveis
| Nº | Amperagem [A] | Descrição |
|---|---|---|
| Nº | Amperagem [A] | Descrição |
| 1 | 10 A | Unidade de controle do motor ou não utilizada;
Caixa de fusíveis e relés no compartimento do motor, relés R7, R8. |
| 2 | 20A | Unidade de controle do teto solar |
| 3 | 10 A | Vidro externo dobrável/extensível |
| 4 | 10 A | Relé dos faróis de neblina dianteiros |
| 5 | 20A | Relé de destravamento da tampa traseira;
Relé de travamento das portas; Relé de bloqueio. |
| 6 | 15A | Relé do sistema de alerta de segurança |
| 7 | 10 A | Relé do farol de neblina traseiro |
| 8 | 25A | Não utilizado |
| 9 | 15A | Acendedor de cigarros |
| 10 | 10 A | Espelhos elétricos;
Áudio; Computador de bordo. |
| 11 | 10 A | Farol direito;
Luzes traseiras integradas; Iluminação. |
| 12 | 10 A | Relé do sistema de luzes diurnas;
Iluminação da placa de matrícula; Luz traseira esquerda integrada; Farol esquerdo. |
| 13 | 10 A | Interruptor de alerta de perigo |
| 14 | 10 A | Painel de instrumentos |
| 15 | 10 A | Interruptor de faixa de transmissão;
Interruptor da luz traseira. |
| 16 | 15A | Bobinas de ignição 1-4;
Condensador. |
| 17 | 10 A | Unidade de controle ESP;
Interruptor do programa eletrônico de estabilidade (ESP); Sensor de ângulo de direção; Unidade de controle ABS; Sensor de ângulo de inclinação; Caixa de fusíveis e relés no compartimento do motor, conector de diagnóstico. |
| 18 | 10 A | Unidade de controle do gerador EPS;
Unidade de controle de monitoramento da pressão dos pneus. |
| 19 | 10 A | Interruptor principal de sobrecarga;
Gerador de pulsos; Sensor de velocidade do veículo. |
| 20 | 10 A | Computador de bordo;
Painel de instrumentos; Unidade de controle da carroceria (BCM). |
| 21 | 15A | Vidro elétrico do motorista |
| 22 | 15A | Interruptor das luzes de emergência;
Relé das luzes de advertência. |
| 23 | 10 A | Interruptor do cinto de segurança;
Unidade de controle SRS. |
| Nº | Amperagem [A] | Descrição |
|---|---|---|
| 24 | 25A | Não utilizado |
| 25 | 15A | Interruptor das luzes de freio;
Conector do barramento de dados; Relé de alimentação do vidro. |
| 26 | 10 A | Aviso do filtro de combustível;
Medidor de fluxo de massa de ar; Unidade de controle do motor; Unidade de controle do sistema de propulsão (PCM). |
| 27 | 10 A | Interruptor de ajuste dos faróis;
Sensor de temperatura no carro; Controlador da carroceria (BCM); Controlador do ar condicionado; Controlador do teto solar; Faróis; Caixa de fusíveis e relés no compartimento do motor, relés R2, R3, R5; Caixa de fusíveis e relés nº 1 no compartimento do motor, relés R2, R3. |
| 28 | 10 A | Farol direito;
Painel de instrumentos. |
| 29 | 15A | Motor do limpador traseiro;
Interruptor multifuncional. |
| 30 | 15A | Interruptor dos bancos dianteiros aquecidos |
| 31 | 25A | Vidros elétricos, interruptor principal;
Vidros elétricos do motorista; Interruptor dos vidros elétricos traseiros do lado esquerdo; Interruptor dos vidros do passageiro (volante à direita). |
| 32 | 25A | Vidros elétricos, interruptor principal;
Vidros elétricos do motorista; Interruptor dos vidros elétricos traseiros do lado direito; Interruptor dos vidros do passageiro (volante à esquerda). |
| 33 | 10 A | Relé do aquecedor traseiro;
Abertura da porta; Painel de instrumentos; Computador de bordo; Unidade de controle de monitoramento da pressão dos pneus; Unidade de controle da carroceria (BCM); Unidade de controle do ar condicionado; Iluminação do porta-malas; Console de teto; Iluminação interna dianteira; Iluminação interna. |
| 34 | 20A | Áudio |
| 35 | 10 A | Farol esquerdo |
| 36 | 10 A | Controlador do motor;
Controlador do sistema de propulsão (PCM); Controlador do ar condicionado; Espelhos elétricos. |
| 37 | 25A | Motor do limpador dianteiro;
Interruptor multifuncional. |
| R1 | Relé do aquecedor traseiro | |
| R2 | Relé de alimentação do vidro | |
| R3 | Relé dos faróis de neblina dianteiros | |
| R4 | Relé do farol de neblina traseiro | |
| R5 | ||
| R6 | Relé de travamento das portas;
Relé de destravamento das portas. |
|
| R7 | Relé de travamento da tampa traseira;
Relé de destravamento da tampa traseira. |
|
| R8 | Relé da luz traseira | |
| R9 | Relé do sistema de luzes diurnas | |
| R10 | Relé das luzes de advertência |
Caixa de fusíveis no compartimento do motor

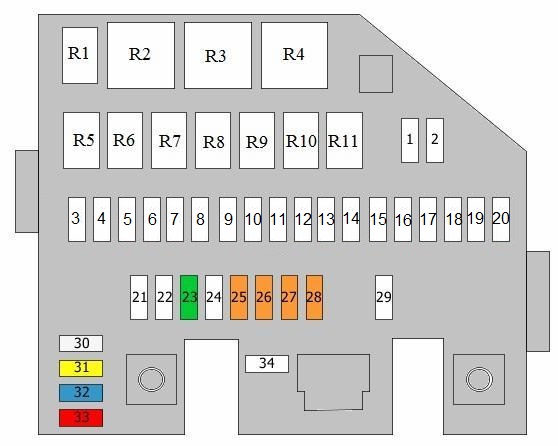

Diagrama da caixa de fusíveis
| Nº | Amperagem [A] | Descrição |
|---|---|---|
| Nº | Amperagem [A] | Descrição |
| 1 | não utilizado | |
| 2 | não utilizado | |
| 3 | 50A | Partida |
| 4 | 30A | Relé de controle do motor |
| 5 | 30A | Relé de aquecimento do filtro de combustível |
| 6 | 40A | Partida |
| 7 | 10 A | Relé da buzina |
| 8 | não utilizado | |
| 9 | não utilizado | |
| 10 | 10 A | Ventilador de arrefecimento, relé de baixa velocidade;
Ventilador de arrefecimento, relé de alta velocidade; Sensor de oxigênio; Interruptor das luzes de freio; Aquecimento do ar. |
| 11 | não utilizado | |
| 12 | 10 A | Aterramento |
| 13 | 10 A | Regulador de pressão do combustível |
| 14 | 20A | Unidade de controle do motor |
| 15 | 15A | Relé do ar condicionado;
Sensor de posição do eixo de comando; Turbina de geometria variável (VGT); EGR; Controlador do imobilizador; Caixa de fusíveis e relés nº 1 no compartimento do motor, relés R1, R4. |
| 16 | não utilizado | |
| 17 | 10 A | Unidade de controle do ar condicionado |
| 18 | não utilizado | |
| 19 | não utilizado | |
| 20 | 10 A | Relé do ar condicionado |
| 21 | 50A | Caixa de fusíveis e relés na cabine, relé R2;
Caixa de fusíveis e relés na cabine, fusíveis 21, 22. |
| 22 | 50A | Caixa de fusíveis e relés na cabine, relé R8;
Caixa de fusíveis e relés na cabine, fusíveis 2 – 7, 25, 33, 34. |
| Nº | Amperagem [A] | Descrição |
|---|---|---|
| 23 | 30A | Ventilador de arrefecimento, relé de baixa velocidade;
Ventilador de arrefecimento, relé de alta velocidade. |
| 24 | 125A | Caixa de fusíveis e relés do gerador no compartimento do motor, fusíveis 20, 25 – 29, 34 |
| 25 | 40A | Unidade de controle ABS;
Unidade de controle ESP; Conector de controle universal. |
| 26 | 40A | Unidade de controle ABS;
Unidade de controle ESP; Conector de controle universal. |
| 27 | 40A | Relé do aquecedor traseiro |
| 28 | 40A | Relé do ventilador |
| 29 | 80A | Unidade de controle EPS |
| 30 | 25A | Fusível de reserva |
| 31 | 20A | Fusível de reserva |
| 32 | 15A | Fusível de reserva |
| 33 | 10 A | Fusível de reserva |
| 34 | 150A | Caixa de fusíveis e relés nº 1 no compartimento do motor, relés R1 – R4 |
| R1 | Não utilizado | |
| R2 | Relé do ventilador | |
| R3 | Relé do aquecedor do filtro de combustível | |
| R4 | Relé de controle do motor | |
| R5 | Relé do sistema de luzes diurnas | |
| R6 | Relé do ar condicionado | |
| R7 | Relé do motor de partida | |
| R8 | Relé do sistema de alerta de segurança | |
| R9 | Relé da buzina | |
| R10 | Ventilador de arrefecimento, relé de baixa velocidade | |
| R11 | Ventilador de arrefecimento, relé de alta velocidade |
Caixa de fusíveis auxiliar no compartimento do motor.
| Nº | Amperagem [A] | Circuitos protegidos |
|---|---|---|
| 1 | 50A | PTC, relé 3 |
| 2 | 50A | PTC, relé 2 |
| 3 | 50A | PTC, relé 1 |
| 4 | 80A | Relé das velas de aquecimento;
Aquecimento do ar. |
| R1 | Relé da vela de aquecimento | |
| R2 | PTC, relé 3 | |
| R3 | PTC, relé 2 | |
| R4 | PTC, relé 1 |
Sobre o Hyundai i20 (2008-2014)
O Hyundai i20, fabricado entre 2008 e 2014, é um hatchback compacto que se tornou popular devido à sua confiabilidade e eficiência. Este modelo oferece várias opções de motorização, incluindo motores a gasolina e diesel, que variam de volumes menores a variantes mais potentes. O Hyundai i20 é conhecido pelo seu design moderno, interior confortável e recursos de segurança avançados, o que o torna ideal tanto para viagens urbanas quanto para viagens mais longas. Suas dimensões compactas permitem fácil estacionamento e manobra em ambientes urbanos, enquanto o interior espaçoso oferece bastante espaço para passageiros e bagagem.
Diagrama da caixa de fusíveis do Hyundai i20
Esta página exibe o diagrama da caixa de fusíveis para o Hyundai i20, que é essencial para a identificação e substituição de fusíveis. A caixa de fusíveis está tipicamente localizada sob o painel de instrumentos no lado do motorista e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para o funcionamento correto dos equipamentos elétricos do veículo, e por isso é importante ter uma visão geral de sua disposição e função.
