BMW Série 3 F30/F31/F34 (2011-2019) – Caixa de Fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do BMW Série 3 (F30, F31, F34) 2011-2019, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

BMW 3 F30/F31/F34 (2011-2019) – diagrama da caixa de fusíveis

Ano de fabricação:2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Caixa de fusíveis no compartimento do motor

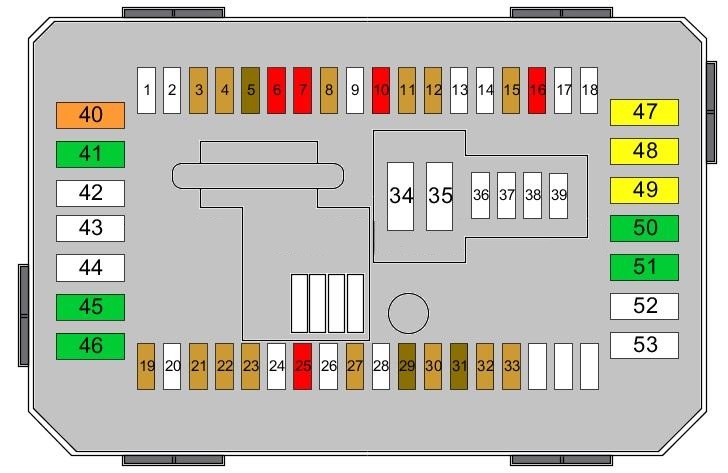

Diagrama da caixa de fusíveis

Nr	Ampere [A]	Descrição
Nr	Ampere [A]	Descrição
1	Não utilizado
2	Não utilizado
3	5A	Unidade de controle, eletrônica do teto
4	5A	Unidade de controle de aquecimento
5	7,5A	Interruptores de travamento da porta; Espelho do passageiro.
6	10 A	Relé principal DDE
7	10 A	Unidade de controle eletrônico da transmissão automática (EAT)
8	5A	Caixa de toque; Unidade de controle da carroceria.
9	Não utilizado
10	10 A	Ajuste do assento
11	5A	Farol esquerdo no banheiro; Farol direito no banheiro; Sensor de chuva; Iluminação interna.
12	5A	Relé de desconexão; Controle de estabilidade dinâmico (DSC).
13	Não utilizado
14	Não utilizado
15	5A	Caixa de câmbio
16	10 A	Bomba de líquido de arrefecimento; Compressor do ar condicionado; Bomba de água adicional.
17	Não utilizado
18	Não utilizado
19	5A	Espelho eletrocrômico
20	Não utilizado
21	5A	Sistema de assistência ao motorista
22	5A	Controle de cruzeiro
23	5A	Aquecedor da tampa de ventilação; Válvula de desconexão do líquido de arrefecimento.
24	Não utilizado
25	10 A	Interruptores da coluna de direção
26	Não utilizado

Nr	Ampere [A]	Descrição
27	5A	Painel de instrumentos
28	Não utilizado
29	7,5A	Painel de instrumentos
30	5A	Iluminação do porta-luvas
31	7,5A	Interruptor da caixa de câmbio
32	5A	Assistência de direção eletrônica (EPS)
33	5A	Sensor de qualidade do ar
34	Não utilizado
35	Não utilizado
36	Não utilizado
37	Não utilizado
38	Não utilizado
39	Não utilizado
40	40A	Caixa de fusíveis
41	30A	Controle de estabilidade dinâmico (DSC)
42	Não utilizado
43	Não utilizado
44	Não utilizado
45	30A	Teto de substituição
46	30A	Caixa de câmbio
47	20A	Assento do passageiro aquecido
48	20A	Assento do motorista aquecido
49	20A	Acendedor de cigarros
50	30A	Controlador do assento do motorista; Ajuste do assento do motorista.
51	30A	Ajuste do assento do passageiro; Unidade de controle do assento do passageiro.
52		Fonte de alimentação 12 V
53	Não utilizado

---

Caixa de fusíveis e relés no compartimento do motor

Nr	Ampere [A]	Circuitos protegidos
1	20	Válvula de controle de pressão da barra; Regulador de quantidade de combustível; Sensor de posição do eixo de comando; Válvula solenoide do regulador de pressão do turbocompressor.
2	20	Sensor de oxigênio pré-catalisador; Sensores de oxigênio pós-catalisador; Medidor de fluxo de massa; Sensor de nível de óleo; Válvula de comutação do resfriador EGR.
3	30	Unidade de controle DDE
4	Não utilizado
5	Não utilizado
R1		Relé principal DDE

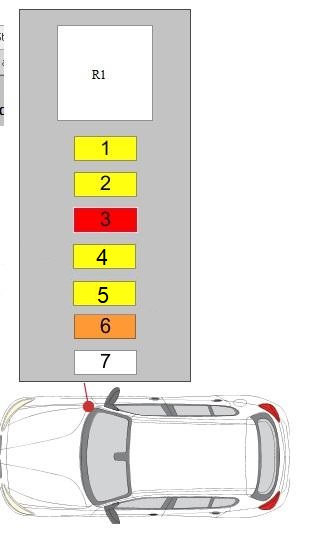

Caixa de fusíveis e relés no compartimento do motor (tipo 2)

Nr	Ampere [A]	Descrição
1	20A	Unidade de controle do motor
2	20A	Unidade de controle do motor
3	10 A	Unidade de controle do motor
4	15A	Unidade de controle do motor
5	20A	Unidade de controle do motor
6	40A	Unidade de controle do motor
7	50A	Bomba de líquido de arrefecimento
R1		Relé principal DDE

---

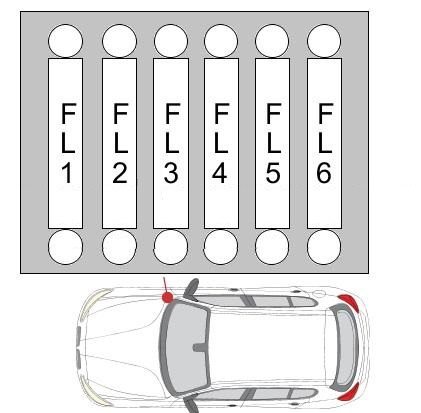

Caixa de fusíveis no compartimento do motor no lado direito

Nr	Ampere [A]	Descrição
FL1	50A	(também 80 A) (também 125 A) Relé de desconexão
FL2	125A	Assistência de direção eletrônica (EPS)
FL3	100A	Aquecedor auxiliar
FL4	40A	Filtro de combustível aquecido
FL5	40A	Controle de estabilidade dinâmico (DSC)
FL6	40A	Motor do ventilador

---

Caixa de fusíveis e relés no porta-malas

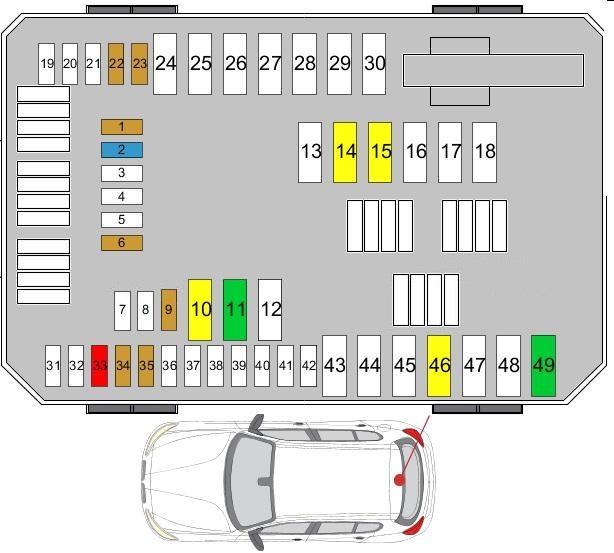

Diagrama da caixa de fusíveis

Nr	Ampere [A]	Descrição
Nr	Ampere [A]	Descrição
1	5A	Unidade de controle da câmera
2	15A	Unidade de controle do rádio
3	Não utilizado
4	Não utilizado
5	Não utilizado
6	5A	Sistema de áudio
7	Não utilizado
8	Não utilizado
9	5A	Telemática
10	20A	Unidade de controle do rádio
11	30A	Amplificador Hi-Fi
12	Não utilizado
13	Não utilizado
14	20A	Módulo de reboque
15	20A	Módulo de reboque
16	Não utilizado
17	Não utilizado
18	Não utilizado
19	Não utilizado
20	Não utilizado
21	Não utilizado
22	5A	Sirene sensor micro-ondas
23	5A	Receptor de controle remoto detecção de vazamento de vácuo
24	Não utilizado

Nr	Ampere [A]	Descrição
25	Não utilizado
26	Não utilizado
27	Não utilizado
28	Não utilizado
29	Não utilizado
30	Não utilizado
31	Não utilizado
32	Não utilizado
33	10 A	Sistema de áudio
34	5A	Reprodutor de DVD
35	5A	Painéis básicos
36	Não utilizado
37	Não utilizado
38	Não utilizado
39	Não utilizado
40	Não utilizado
41	Não utilizado
42	Não utilizado
43	Não utilizado
44	Não utilizado
45	Não utilizado
46	20A	Engate de reboque
47	Não utilizado
48	Não utilizado
49	30A	Conversor DC-DC

---

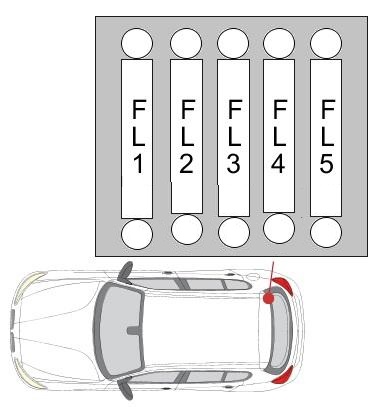

Caixa de fusíveis no porta-malas no lado direito

Nr	Ampere [A]	Descrição
FL1	50A	Módulo traseiro
FL2	100A	Caixa de fusíveis
FL3	100A	Distribuição de energia
FL4	125A	Relé principal DDE
FL5	125A	Módulo de alimentação integrado

---

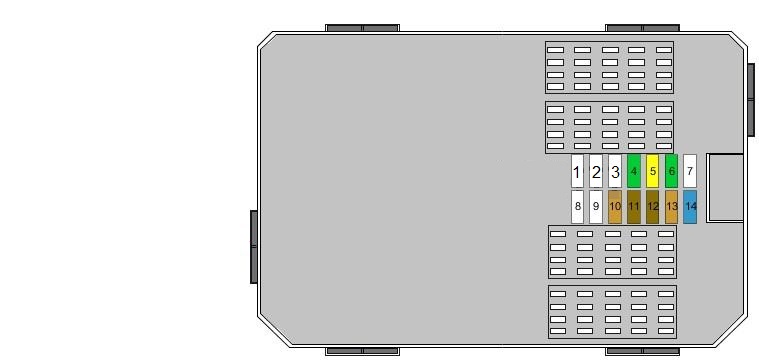

Fusíveis adicionais no compartimento de passageiros

Nr	Ampere [A]	Descrição
1	Não utilizado
2	Não utilizado
3	Não utilizado
4	30A	Vidro elétrico do passageiro
5	20A	Travamento central
6	30A	Vidro elétrico do motorista
7
8	Não utilizado
9	Não utilizado
10	5A	Painel de controle; Sistema de assistência ao motorista; Aquecimento, ventilação e ar condicionado (HVAC); Interruptor de luzes.
11	7,5A	Módulo traseiro; Farol esquerdo.
12	7,5A	Fundição de precisão de diagnóstico
13	5A	Telemática
14	15A	Buzina

Sobre o BMW 3 F30/F31/F34 (2011-2019)

O BMW 3 F30/F31/F34, produzido entre 2011 e 2019, representa a sexta geração do popular modelo BMW Série 3. Este modelo é caracterizado por um design elegante, excelente dinâmica de condução e uma ampla gama de opções de motorização. Estão disponíveis motores a gasolina e a diesel, incluindo variantes de quatro e seis cilindros, que oferecem diferentes níveis de potência e eficiência. O modelo F30 é um sedan, o F31 é uma carrinha e o F34, também conhecido como Gran Turismo, oferece maior espaço e conforto para os passageiros. Todas as versões estão equipadas com tecnologias modernas e elementos de segurança que garantem uma condução confortável e segura.

Diagrama da caixa de fusíveis do BMW 3 F30/F31/F34

Esta página mostra o diagrama da caixa de fusíveis para os modelos BMW 3 F30/F31/F34. A caixa de fusíveis nestes veículos está geralmente localizada no compartimento do motor e no interior, especificamente na área sob o painel de instrumentos. Os diagramas contêm informações detalhadas sobre os números dos fusíveis, a sua amperagem e os componentes que protegem. Ao substituir fusíveis, é importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para o bom funcionamento dos equipamentos elétricos do veículo, e por isso é importante ter uma visão geral da sua configuração.
