BMW X1 II F48 (2016-2021) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do BMW X1 (F48) 2016-2021, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
BMW X1 II (F48) – diagrama da caixa de fusíveis
Ano de produção: 2016, 2017, 2018, 2019, 2020, 2021.

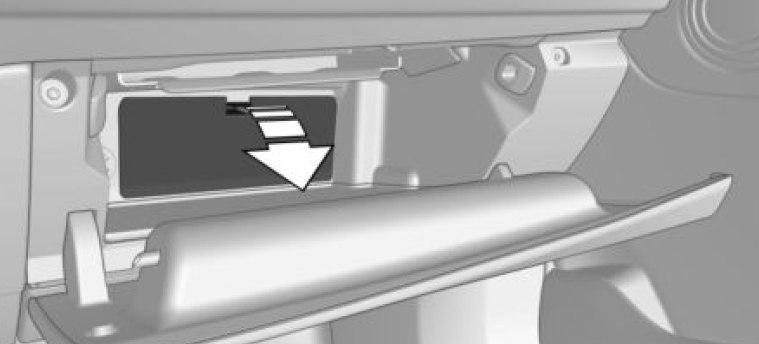

Localização da caixa de fusíveis no porta-luvas
Diminua a idade, veja a seta.
No final do post, você encontrará a descrição dos símbolos!
Símbolos e números dos fusíveis
Números dos fusíveis relacionados ao significado do fusível.

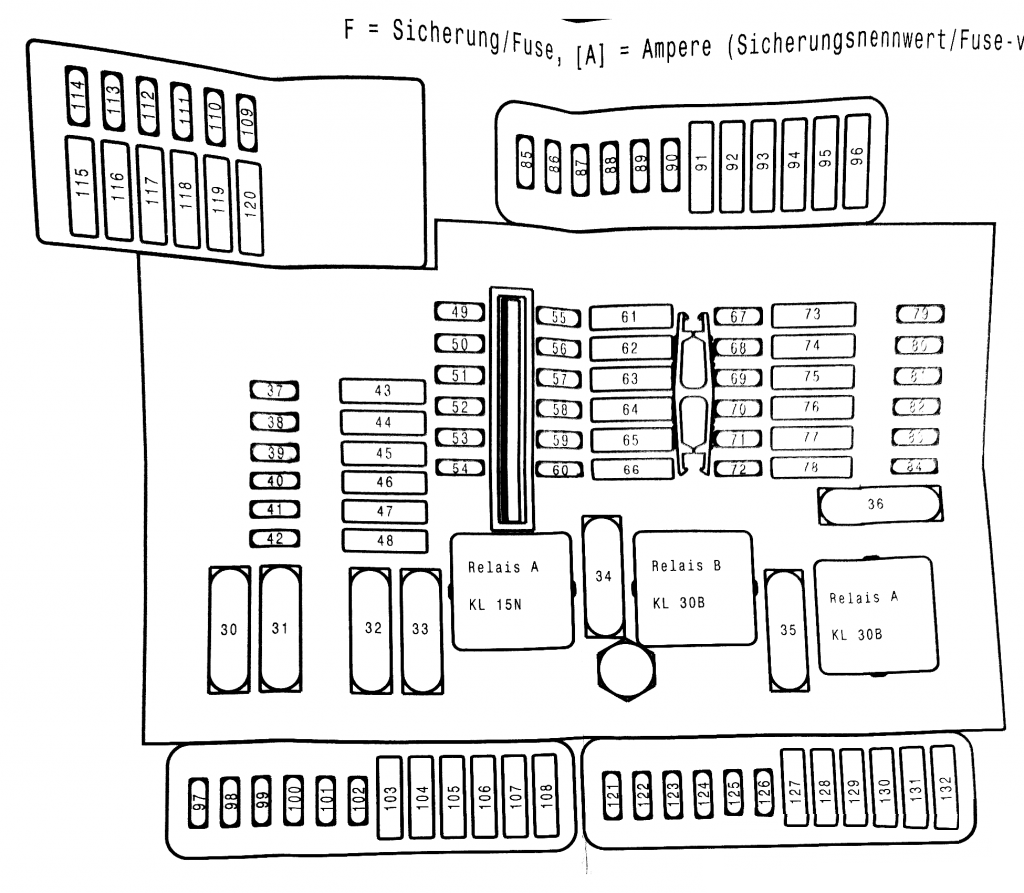

Diagrama da caixa de fusíveis
| Fusível | Número |
|---|---|
| Fusível | Número |
| 30 | – |
| 31 | 50 |
| 32 | 40 |
| 33 | – |
| 34 | 40 |
| 35 | 50 |
| 36 | – |
| 37 | 5 |
| 38 | 5 |
| 39 | 5 |
| 40 | 5 |
| 41 | 5 |
| 42 | 5 |
| 43 | 30 |
| 44 | – |
| 45 | 40 |
| 46 | 5 |
| 47 | 30 |
| 48 | 30 |
| 49 | 5 |
| 50 | 5 |
| 51 | 5 |
| 52 | 5 |
| 53 | 5 |
| 54 | 5 |
| 55 | 5 |
| 56 | 5 |
| 57 | – |
| 58 | 10 |
| 59 | 5 |
| 60 | 5 |
| 61 | 20 |
| 62 | 5 |
| 63 | 20 |
| 64 | – |
| 65 | 20 |
| 66 | 20 |
| 67 | 7,5 |
| 68 | 5 |
| 69 | 7,5 |
| 70 | 5 |
| 71 | 7,5 |
| 72 | 5 |
| 73 | 10 |
| 74 | 5 |
| 75 | 10 |
| 76 | 5 |
| 77 | – |
| 78 | 15 |
| 79 | 5 |
| 80 | 5 |
| Fusível | Número |
|---|---|
| 81 | 15 |
| 82 | 5 |
| 83 | 7,5 |
| 84 | 5 |
| 85 | 5 |
| 86 | – |
| 87 | – |
| 88 | – |
| 89 | 5 |
| 90 | 5 |
| 91 | 15 |
| 92 | 10 |
| 93 | 15 |
| 94 | 20 |
| 95 | 30 |
| 96 | 10 |
| 97 | – |
| 98 | – |
| 99 | – |
| 100 | 5 |
| 101 | 5 |
| 102 | 15 |
| 103 | 20 |
| 104 | 20 |
| 105 | – |
| 106 | – |
| 107 | 40 |
| 108 | – |
| 109 | 5 |
| 110 | 5 |
| 111 | 5 |
| 112 | – |
| 113 | 10 |
| 114 | – |
| 115 | 5 |
| 116 | – |
| 117 | – |
| 118 | – |
| 119 | 20 |
| 120 | 20 |
| 121 | – |
| 122 | 5 |
| 123 | 5 |
| 124 | 10 |
| 125 | 10 |
| 126 | – |
| 127 | 30 |
| 128 | 30 |
| 129 | 30 |
| 130 | 10 |
| 131 | 30 |
| 132 | 20 |

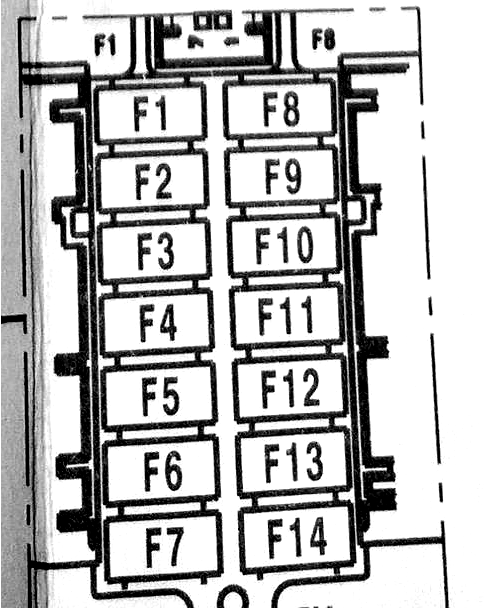

Diagram BDC (Unidade de Controle do Domínio da Carroceria)
| Fusível | Amperagem [A] |
|---|---|
| 1 | 30 |
| 2 | 30 |
| 3 | 20 |
| 4 | 30 |
| 5 | 30 |
| 6 | 30 |
| 7 | 20 |
| 8 | – |
| 9 | 5 |
| 10 | 7,5 |
| 11 | 7,5 |
| 12 | 5 |
| 13 | 15 |
| 14 | 15 |

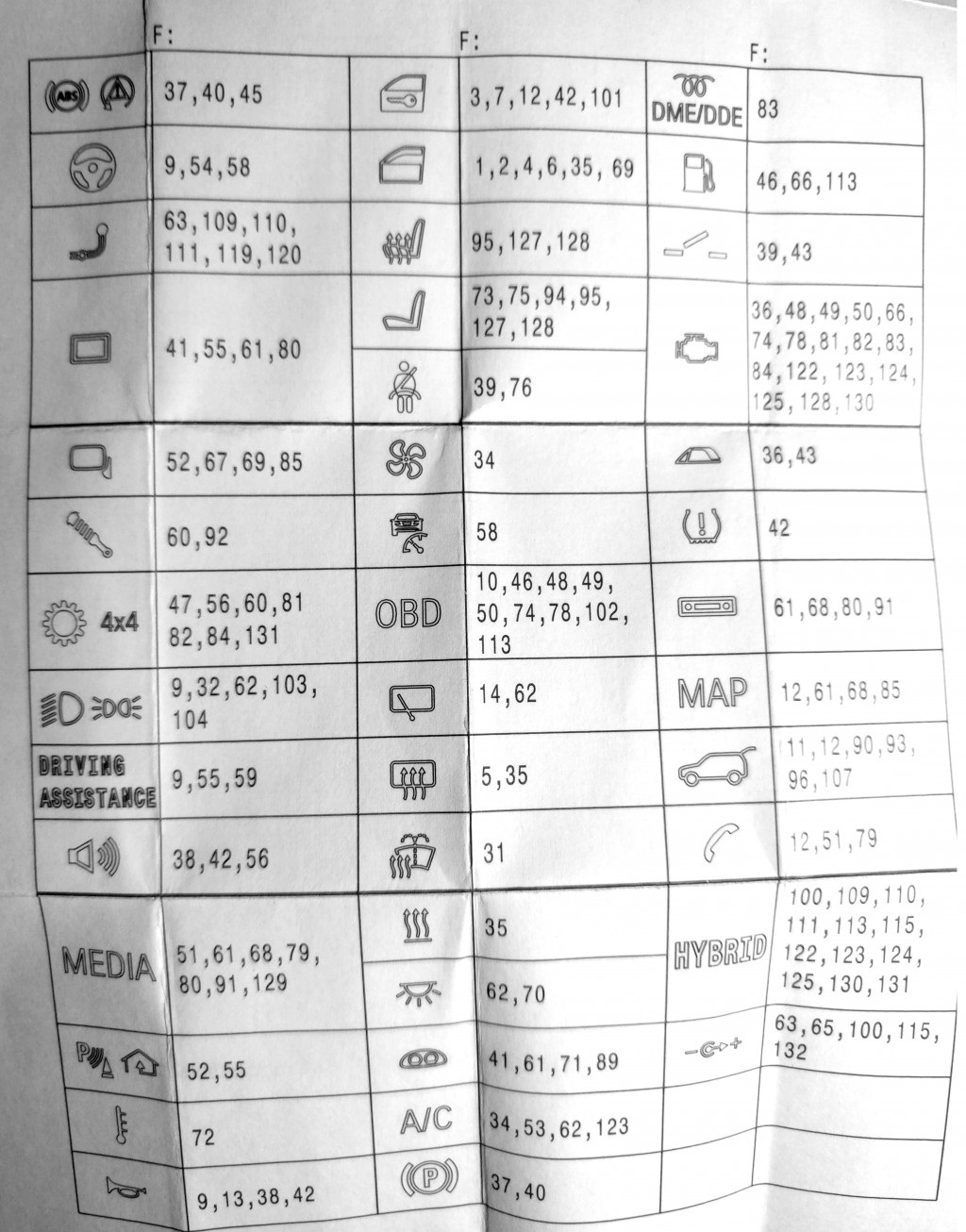

Significado dos símbolos dos fusíveis BMW
A lista será constantemente atualizada. Se tiver sugestões, deixe um comentário ou envie um e-mail!
| Número | Símbolo | Descrição |
| 1 |  |
ABS (sistema de prevenção de bloqueio das rodas durante a frenagem), DSC (controle dinâmico de estabilidade) |
| 2 |  |
Módulo de controle da função da coluna de direção |
| 3 |  |
Módulo de reboque, engate de reboque |
| 4 |  |
Display Head-Up (HUD) no para-brisa |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espelhos elétricos |
| 7 |  |
Suspensão a ar |
| 8 |  |
Transmissão; DSC – controle dinâmico de estabilidade;
SMG – transmissão manual sequencial. |
| 9 |  |
Faróis principais; Sensor de chuva;
Sensor de luz; Controle eletrônico da altura da direção. |
| 10 |  |
Módulo de luzes |
| 11 |  |
Trocador de CD; Módulo Can Gateway. |
| 12 |  |
Alarme |
| 13 |   |
Sensores de estacionamento / Home link (abridor de porta de garagem) |
| 14 |  |
Ventilador elétrico |
| 15 |  |
Buzina |
| 16 |  |
Módulo da porta; Travamento automático silencioso. |
| 17 |  |
Vidros elétricos |
| 18 |  |
Assentos aquecidos |
| 19 |  |
Ajuste dos assentos |
| 20 |  |
Cintos de segurança |
| 21 |  |
OBD |
| 22 |  |
Aquecimento; Aquecimento independente para estacionamento.
Aquecimento do para-brisa. |
| 23 |  |
Piloto automático |
| 24 |  |
Relé do limpador do vidro traseiro |
| 25 |  |
Desembaçador do vidro traseiro (aquecimento do vidro traseiro) |
| 26 |  |
Aquecedor do líquido de lavagem dos vidros |
| 27 |  |
Ventilador |
| 28 |  |
Luzes internas |
| 29 |  |
Painel de instrumentos; Odômetro |
| 30 |   |
Sistema de ar condicionado |
| 31 | DDE | Eletrônica Digital Diesel (DDE) |
| 32 |  |
Relé da bomba de combustível; Controle da bomba de combustível. |
| 33 |  |
DME – Eletrônica Digital do Motor; Módulo de Tensão Integrado – IVM. |
| 34 |  |
BDC (Controlador do Domínio da Carroceria) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de vídeo. Rádio (?). |
| 36 |  |
Controle de pressão dos pneus RDV |
| 37 |  |
Lavagem dianteira |
| 38 |  |
Sistema de lavagem dos faróis |
| 39 |  |
Teto solar; Vidro panorâmico;
Módulo superior do conversível. |
| 40 |  |
Telefone |
| 41 |  |
Módulo superior do conversível; Relé do conversível. |
| 42 |  |
Acendedor de cigarros dianteiro e traseiro; Tomada 12V;
Tomada de carregamento do porta-luvas (12V). |
| 43 |  |
Freio de estacionamento |
| 44 |  |
Trava da tampa do porta-malas (hatchback traseiro); Travamento automático do hatchback traseiro. |
| 45 |  |
Para-sóis elétricos traseiros (para BMW F60 M5) |
| 46 |  |
Sistema de acionamento dinâmico |
| 47 |  |
Tração nas quatro rodas |
| 48 |  |
SISTEMA START-STOP |
| 49 |  |
Assistente de motorista |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de áudio |
| 52 |  |
Espelho retrovisor eletrocrômico |
| 53 |  |
Relé do compressor da suspensão pneumática |
Sobre o BMW X1 II F48 (2016-2021)
O BMW X1 II F48, produzido entre 2016 e 2021, é um SUV compacto que oferece uma combinação de estilo, desempenho e praticidade. Este modelo é construído na plataforma UKL2, compartilhada com outros modelos BMW e Mini, e oferece tração dianteira ou nas quatro rodas. Sob o capô, há várias opções de motores, incluindo unidades a gasolina e diesel com cilindradas de 1,5 a 2,0 litros. O BMW X1 II F48 é conhecido por sua amplitude e conforto, com um interior equipado com tecnologias modernas e materiais de alta qualidade, tornando-o um veículo ideal tanto para viagens urbanas quanto para viagens mais longas.
Diagrama da caixa de fusíveis do BMW X1 II F48
Esta página exibe o diagrama da caixa de fusíveis para o BMW X1 II F48, que é importante para a manutenção e reparos corretos do veículo. A caixa de fusíveis neste modelo geralmente está localizada no compartimento de passageiros, especificamente na área sob o painel, e também no compartimento do motor. Os diagramas nesta página mostram detalhadamente os números dos fusíveis, sua amperagem e os componentes que eles protegem. Ao substituir fusíveis, é sempre importante usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. A compreensão e o uso corretos do diagrama da caixa de fusíveis podem prevenir muitos problemas e garantir uma longa vida útil do veículo.
