Opel Astra H (2004-2014) – caixa de fusíveis

Opel Astra H (2004-2009) – Esquema de fusíveis

Ano de fabrico: 2004, 2005, 2006, 2007, 2008, 2009.

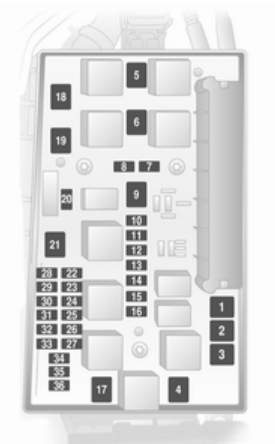

Localização da caixa de fusíveis – Opel Astra h

A caixa de fusíveis está localizada no lado direito do motor. Usando uma chave de fendas de ponta chata, pressione os dois bloqueios laterais e remova a tampa.

Descrição dos fusíveis do Opel Astra h

Atribuição dos fusíveis no compartimento do motor

Nº	Ampere [A]	Descrição
Nº	Ampere [A]	Descrição
1	20A	Sistema de travagem antibloqueio (ABS)
2	30A	Sistema de travagem antibloqueio (ABS)
3	30A	Ventilador do aquecimento do ar condicionado
4	30A	Ventilador do aquecimento do ar condicionado
5	30A ou 40A	Ventilador do radiador
6	20A ou 30A ou 40A	Ventilador do radiador
7	10 A	Limpa para-brisas (dianteiro e traseiro)
8	15A	Buzina
9	25A	Limpa para-brisas (dianteiro e traseiro)
10	—	Não utilizado
11	—	Não utilizado
12	—	Não utilizado
13	15A	Farol de nevoeiro
14	30A	Limpa para-brisas (dianteiro)
15	30A	Limpa para-brisas (traseiro)
16	5A	Sistemas de controlo eletrónico; Open&Start; ABS; Teto de abrir; Interruptor das luzes de travagem.
17	25A	Aquecimento do filtro de combustível
18	25A	Motor de arranque
19	30A	Transmissão
20	10 A	Compressor do ar condicionado
21	20A	Unidade de controlo do motor (ECM)
22	7,5A	Unidade de controlo do motor (ECM)
23	10 A	Regulação dos faróis; Iluminação frontal adaptativa (AFL).
24	15A	Bomba de combustível

Nº	Ampere [A]	Descrição
25	15A	Módulo de controlo da transmissão (TCM)
26	10 A	Módulo de controlo do motor (ECM)
27	5A	Direção assistida
28	5A	Módulo de controlo da transmissão (TCM)
29	7,5A	Módulo de controlo da transmissão (TCM)
30	10 A	Módulo de controlo do motor (ECM)
31	10 A	Regulação dos faróis; Iluminação frontal adaptativa (AFL).
32	5A	Luz de aviso de avaria do sistema de travagem; Ar condicionado; Interruptor do pedal da embraiagem.
33	5A	Regulação dos faróis; Iluminação adaptativa (AFL); Unidade de controlo da iluminação exterior.
34	7,5A	Unidade de controlo do módulo da coluna de direção
35	20A	Sistema de infoentretenimento
36	7,5A	Telefone móvel; Recetor de rádio digital; Sistema Twin Audio; Ecrã multifunções.
K1	—	Relé do motor de arranque
K2	—	Relé do módulo de controlo do motor (ECM)
K3	—	Saída “5”
K5.	—	Relé do modo do limpa para-brisas
K6	—	Relé de ativação do limpa para-brisas
K7	—	Relé da bomba de lavagem dos vidros
K8	—	Relé do compressor do ar condicionado
K10	—	Relé da bomba de combustível
K11	—	Relé do ventilador do radiador
K12	—	Relé do ventilador do radiador
K13	—	Relé do ventilador do radiador
K14	—	Relé do aquecimento do filtro de combustível (diesel)
K15	—	Relé do ventilador do aquecimento
K16	—	Relé do farol de nevoeiro

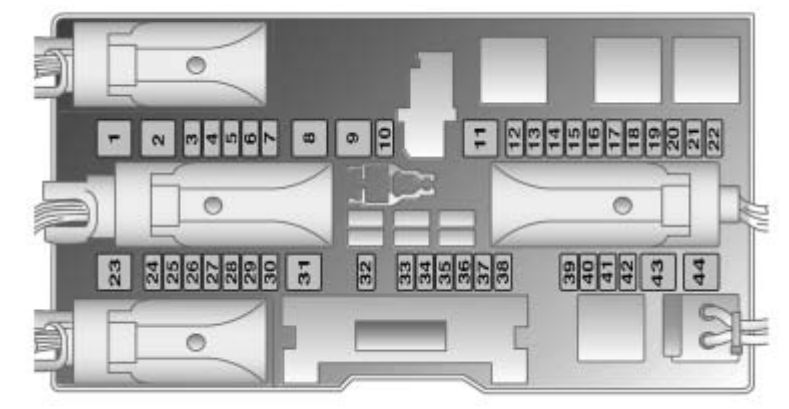

Localização da caixa de fusíveis – fusíveis Opel Astra h

A caixa de fusíveis está localizada no lado direito da bagageira. Gire os dois clipes 90 graus e baixe a tampa.

Esquema dos fusíveis do Opel Astra h

Atribuição dos fusíveis na bagageira

Nº	Ampere [A]	Descrição
Nº	Ampere [A]	Descrição
1	25A	Vidros elétricos dianteiros
2	—	Não utilizado
3	7,5A	Painel de instrumentos
4	5A	Sistema de ar condicionado
5	7,5A	Airbag
6	—	Não utilizado
7	—	Não utilizado
8	—	Não utilizado
9	—	Não utilizado
10	—	Não utilizado
11	25A	Aquecedor do vidro traseiro
12	15A	Limpa para-brisas traseiro
13	5A	Assistência ao estacionamento
14	7,5A	Sistema de ar condicionado
15	—	Não utilizado
16	5A	Sensor de ocupação do banco dianteiro direito; Sistema Open&Start.
17	5A	Sensor de chuva; Sensor de qualidade do ar; Sistema de monitorização da pressão dos pneus; Espelho retrovisor interior com função de escurecimento automático.
18	5A	Instrumentos, interruptores
19	—	Não utilizado
20	10 A	Sistema de controlo dinâmico do amortecimento (CDC)
21	7,5A	Aquecimento dos espelhos retrovisores exteriores
22	20A	Teto de abrir
23	25A	Vidros elétricos traseiros

Nº	Ampere [A]	Descrição
24	7,5A	Conector de diagnóstico
25	—	Não utilizado
26	7,5A	Espelhos retrovisores exteriores rebatíveis
27	5A	Sensor ultrassónico; Sistema de alarme antirroubo.
28	—	Não utilizado
29	15A	Isqueiro; Tomadas de corrente dianteiras.
30	15A	Tomadas de corrente traseiras
31	—	Não utilizado
32	—	Não utilizado
33	15A	Sistema Open&Start
34	25A	Teto de abrir
35	15A	Tomadas de corrente traseiras
36	20A	Alimentação do reboque
37	—	Não utilizado
38	25A	Fecho centralizado, saída “30”
39	15A	Aquecimento do banco dianteiro esquerdo
40	15A	Aquecimento do banco dianteiro direito
41	—	Não utilizado
42	—	Não utilizado
43	—	Não utilizado
44	—	Não utilizado
K1	—	Saída “15” da chave de ignição (bloqueio)
K2	—	Saída “15a” da chave de ignição (bloqueio)
K3	—	Relé do aquecimento do vidro traseiro

Opel Astra H (2010-2014) – Esquema da caixa de fusíveis

Ano de fabrico: 2010, 2011, 2012, 2014.

O fusível do isqueiro (tomada de corrente) no Opel Astra H (2010-2014) é o fusível 36 na caixa de fusíveis.

Caixa de fusíveis no compartimento do motor

Número	Descrição
1	Sistema ABS
2	Sistema ABS
3	Ventilador interior; Ar condicionado eletrónico.
4	Ventilador interior; Aquecimento; Ar condicionado.
5	Ventilador do radiador
6	Ventilador do radiador
7	Fecho centralizado
8	Sistema de lavagem do para-brisas, Traseira.
9	Aquecimento do vidro traseiro; aquecimento dos espelhos retrovisores exteriores.
10	Conector do sistema de diagnóstico
11	Indicadores e instrumentos
12	Interface do telemóvel; Sistema de áudio-navegação; Ecrã.
13	Iluminação interior
14	Limpa para-brisas
15	Limpa para-brisas
16	Sinal acústico, sistema ABS; Interruptor das luzes de travagem; Ar condicionado.
17	Filtro de combustível em motor diesel ou ar condicionado.

18	Motor de arranque
19	—
20	Sinal acústico
21	Sistemas eletrónicos do motor
22	Sistemas eletrónicos do motor
23	Regulação dos faróis
24	Bomba de combustível
25	—
26	Sistemas eletrónicos do motor
27	Aquecimento; Ar condicionado.
28	—
29	Assistência à direção
30	Sistemas eletrónicos do motor
31	Limpa para-brisas traseiro
32	Gestão relacionada com o interruptor das luzes de travagem.
33	Regulação dos faróis; Interruptor das luzes; Interruptor da embraiagem; Indicadores e instrumentos; Módulo da porta do condutor.
34	Módulo de controlo; Módulo da coluna de direção.
35	Sistema de áudio-navegação
36	Isqueiro; Fonte de alimentação dianteira.

Atribuição dos fusíveis em combinação com a caixa de fusíveis variante B na bagageira

Número	Descrição
1	Sistema ABS
2	Sistema ABS
3	Ventilador interior; Ar condicionado eletrónico.
4	Ventilador interior; Aquecimento; Ar condicionado.
5	Ventilador do radiador
6	Ventilador do radiador
7	Bico de lavagem do para-brisas dianteiro
8	Sinal sonoro
9	Lavador de faróis
10	—
11	—
12	—
13	Faróis de nevoeiro
14	Limpa para-brisas
15	Limpa para-brisas
16	Sistemas eletrónicos dos módulos de controlo; Sistema Open&Start; Sistema ABS; Interruptor das luzes de travagem, TwinTop.
17	Sistema de aquecimento do filtro de combustível (motor diesel).

18	Motor de arranque
19	Sistemas eletrónicos da transmissão
20	Ventilador
21	Sistemas eletrónicos do motor
22	Sistemas eletrónicos do motor
23	Sistema de iluminação adaptativa; Regulação dos faróis.
24	Bomba de combustível
25	Sistemas eletrónicos da transmissão
26	Sistemas eletrónicos do motor
27	Assistência à direção
28	Sistemas eletrónicos da transmissão
29	Sistemas eletrónicos da transmissão
30	Sistemas eletrónicos do motor
31	Sistema de iluminação adaptativa; Regulação dos faróis.
32	Sistema de travagem; Ar condicionado; Interruptor da embraiagem.
33	Sistema de iluminação adaptativa; Regulação dos faróis; Interruptor das luzes.
34	Módulo de controlo; Módulo da coluna de direção.
35	Sistema de áudio-navegação
36	Interface do telemóvel; Sistema de áudio-navegação; Ecrã.

Caixa de fusíveis na bagageira

Berlina de 5 portas, carrinha, versão furgão

Modelo berlina de 3 portas

Sedan, modelo de 4 portas

Versão TwinTop

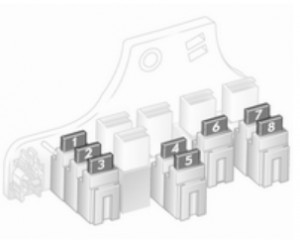

Versão A da caixa de fusíveis

Nº	Descrição
1	Faróis de nevoeiro
2	–
3	Tomada de corrente na bagageira.
4	Luzes de marcha-atrás
5	Vidros elétricos nas portas traseiras.
6	Ventilador
7	Vidros elétricos nas portas dianteiras.
8	Aquecimento dos espelhos retrovisores exteriores

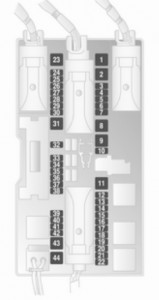

Versão B da caixa de fusíveis

Nº	Descrição
1	Vidros elétricos nas portas dianteiras
2	—
3	Indicadores e instrumentos
4	Aquecimento, ar condicionado; Ar condicionado eletrónico.
5	Airbag
6	—
7	—
8	—
9	—
10	—
11	Aquecimento do vidro traseiro
12	Limpa para-brisas traseiro
13	Sistema de assistência ao estacionamento
14	Aquecimento, ar condicionado
15	—
16	Sistema de reconhecimento de ocupação do banco; Sistema Open&Start.
17	Sensor de chuva; Sistema de monitorização da pressão dos pneus; Espelho retrovisor.
18	Indicadores e instrumentos, interruptores
19	—
20	Sistema CDC
21	Aquecimento dos espelhos retrovisores exteriores

22	Teto de vidro
23	Vidros elétricos nas portas traseiras
24	Conector do sistema de diagnóstico
25	—
26	Espelhos retrovisores exteriores; Rebatíveis eletricamente.
27	Sensor ultrassónico; Alarme automóvel.
28	—
29	Isqueiro; Tomada de corrente dianteira.
30	Tomada de corrente traseira
31	—
32	—
33	Sistema Open&Start
34	Teto de vidro; Teto TwinTop.
35	Tomada de corrente traseira
36	Conector do reboque
37	—
38	Fecho centralizado, contacto 30
39	Aquecimento do banco esquerdo
40	Aquecimento do banco direito
41	—
42	—
43	—
44	—

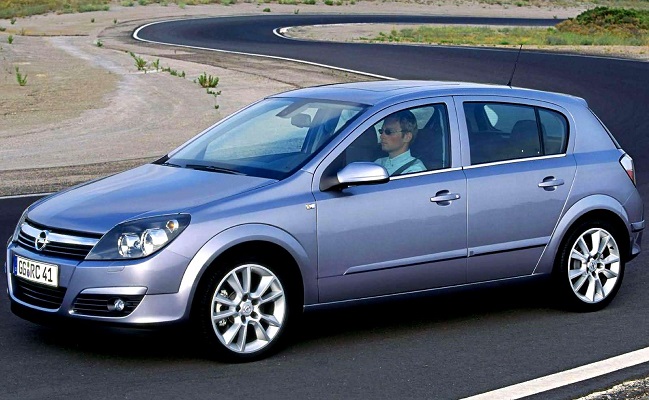

Sobre o Opel Astra H (2004-2014)

O Opel Astra H, fabricado entre 2004 e 2014, é um modelo popular de carro compacto que ganhou popularidade pela sua fiabilidade e praticidade. Este modelo oferece uma vasta gama de opções de motorização, incluindo motores a gasolina e diesel com diferentes potências, permitindo aos condutores escolher de acordo com as suas necessidades. O Astra H é conhecido pelo seu interior confortável e pelas tecnologias modernas que estavam disponíveis na altura. Graças às suas características de condução e elementos de segurança, tornou-se uma escolha popular entre famílias e indivíduos.

Esquema da caixa de fusíveis do Opel Astra H

Esta página mostra o esquema da caixa de fusíveis do Opel Astra H, que é essencial para a identificação e substituição dos fusíveis. Neste modelo, a caixa de fusíveis está tipicamente localizada sob o capô e no interior do veículo, geralmente no lado do condutor. Os esquemas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É muito importante usar sempre fusíveis de substituição com o mesmo valor de amperagem para evitar danos no sistema elétrico. A caixa de fusíveis é um elemento chave para manter a segurança e a funcionalidade do veículo, por isso é importante ter uma visão geral da sua disposição e funções.
