BMW X5 G05 (2018-2021…) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do BMW X5 (G05) 2018-2021…, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
BMW X5 G05 – diagrama da caixa de fusíveis
Ano de fabricação: 2018, 2019, 2020, 2021.
Os fusíveis do isqueiro (tomada de energia) no BMW X5 G05 são os fusíveis F46, F218, F273 na caixa de fusíveis.
Atribuição de fusíveis e símbolos
As caixas de fusíveis no BMW X5 G05 estão localizadas no compartimento de carga e na cabine. Os números dos fusíveis estão associados ao significado do fusível.
Verifique o significado dos símbolos BMW (link)

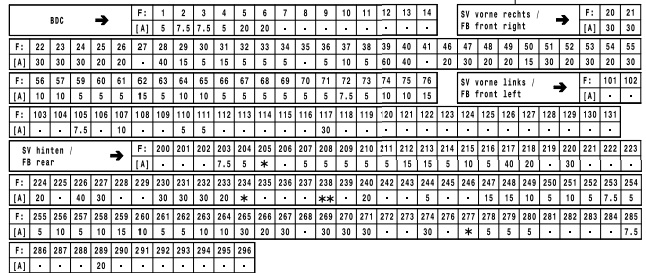

Amperagens
- BDC
- Caixa de fusíveis dianteira direita
- Caixa de fusíveis dianteira esquerda
- Caixa de fusíveis traseira
Caixa de fusíveis traseira

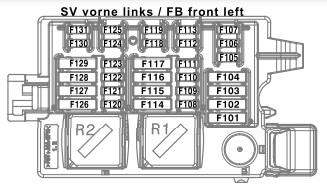

Caixa de fusíveis dianteira esquerda

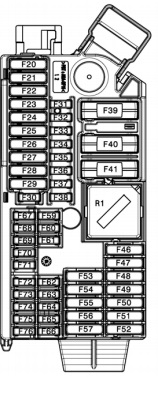

Caixa de fusíveis dianteira direita
Controlador Body Domain Controller
BDC

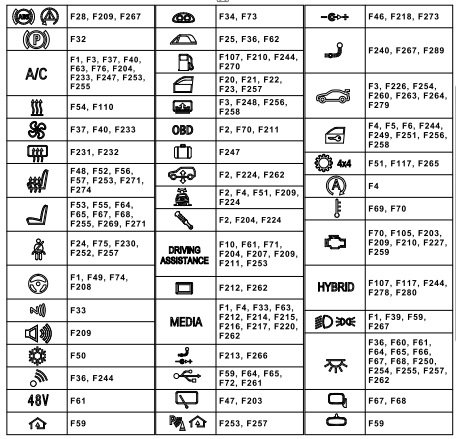

Significado dos símbolos dos fusíveis BMW
A lista será atualizada regularmente. Se tiver sugestões, deixe um comentário ou envie um e-mail!
| Número | Símbolo | Descrição |
| 1 |  |
ABS (sistema de prevenção de bloqueio das rodas durante a travagem), DSC (controlo dinâmico de estabilidade) |
| 2 |  |
Módulo de controlo da função da coluna de direção |
| 3 |  |
Módulo de reboque, engate de reboque |
| 4 |  |
Ecrã Head-Up (HUD) no para-brisas |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espelhos elétricos |
| 7 |  |
Suspensão a ar |
| 8 |  |
Caixa de velocidades; DSC – controlo dinâmico de estabilidade;
SMG – caixa de velocidades manual sequencial. |
| 9 |  |
Faróis principais; Sensor de chuva;
Sensor de luz; Controlo eletrónico da altura de condução. |
| 10 |  |
Módulo de luzes |
| 11 |  |
Trocador de CD; Módulo Can Gateway. |
| 12 |  |
Alarme |
| 13 |   |
Sensores de estacionamento / Home link (abridor de garagem) |
| 14 |  |
Ventilador elétrico |
| 15 |  |
Buzina |
| 16 |  |
Módulo da porta; Fecho automático silencioso. |
| 17 |  |
Vidros elétricos |
| 18 |  |
Bancos aquecidos |
| 19 |  |
Ajuste dos bancos |
| 20 |  |
Cintos de segurança |
| 21 |  |
OBD |
| 22 |  |
Aquecimento;Aquecimento autónomo.
Aquecimento do para-brisas. |
| 23 |  |
Controlo de velocidade de cruzeiro |
| 24 |  |
Relé do limpa-vidros traseiro |
| 25 |  |
Desembaciador do vidro traseiro (aquecimento do vidro traseiro) |
| 26 |  |
Aquecedor do líquido de lavagem dos vidros |
| 27 |  |
Ventilador |
| 28 |  |
Luzes interiores |
| 29 |  |
Painel de instrumentos; Odómetro |
| 30 |   |
Instalação de ar condicionado |
| 31 | DDE | Eletrónica Digital Diesel (DDE) |
| 32 |  |
Relé da bomba de combustível; Controlo da bomba de combustível. |
| 33 |  |
DME – Eletrónica Digital do Motor; Módulo de Tensão Integrado – IVM. |
| 34 |  |
BDC (Controlador Body Domain Controller) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de vídeo. Rádio (?). |
| 36 |  |
Controlo da pressão dos pneus RDV |
| 37 |  |
Lavagem dianteira |
| 38 |  |
Instalação de lavagem dos faróis |
| 39 |  |
Teto de abrir; Vidro panorâmico;
Módulo superior do descapotável. |
| 40 |  |
Telefone |
| 41 |  |
Módulo superior do descapotável; Relé do descapotável. |
| 42 |  |
Isqueiro dianteiro e traseiro; Tomada 12V;
Tomada de carregamento do compartimento (12V). |
| 43 |  |
Travão de estacionamento |
| 44 |  |
Bloqueio do compartimento de bagagem (porta traseira); Fecho automático da porta traseira. |
| 45 |  |
Para-sóis elétricos traseiros (para BMW F60 M5) |
| 46 |  |
Sistema de transmissão dinâmica |
| 47 |  |
Tração às quatro rodas |
| 48 |  |
SISTEMA START-STOP |
| 49 |  |
Assistente de direção |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de áudio |
| 52 |  |
Espelho retrovisor eletrocrómico |
| 53 |  |
Relé do compressor do amortecedor de ar |
Sobre o BMW X5 G05 (2018-2021…)
O BMW X5 G05, introduzido em 2018, é um SUV de luxo que combina elegância com desempenho. Este modelo é conhecido pelo seu design moderno, funcionalidades tecnológicas avançadas e alto nível de conforto. O BMW X5 G05 oferece várias opções de motorização, incluindo variantes a gasolina, diesel e híbridas, que proporcionam desempenho e eficiência excecionais. O interior do veículo está equipado com as mais recentes tecnologias, como painéis de instrumentos digitais e sistemas avançados de assistência ao condutor, garantindo uma condução confortável e segura.
Esquema da caixa de fusíveis do BMW X5 G05
Esta página exibe o esquema da caixa de fusíveis para o BMW X5 G05, que é essencial para a identificação e manutenção dos sistemas elétricos do veículo. As localizações típicas da caixa de fusíveis neste modelo incluem o compartimento do motor e o interior do veículo, por exemplo, na área do painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e fiabilidade do veículo.
