Mercedes Sprinter (1995-2006) – caixa de fusíveis
Mercedes Sprinter (W901, W902, W903, W904, W905) – esquema da caixa de fusíveis
Ano de fabricação: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Fusível do isqueiro (dianteiro) – Caixa de fusíveis no compartimento do motor. – Fusível F8/20A
Caixa de fusíveis no compartimento de passageiros

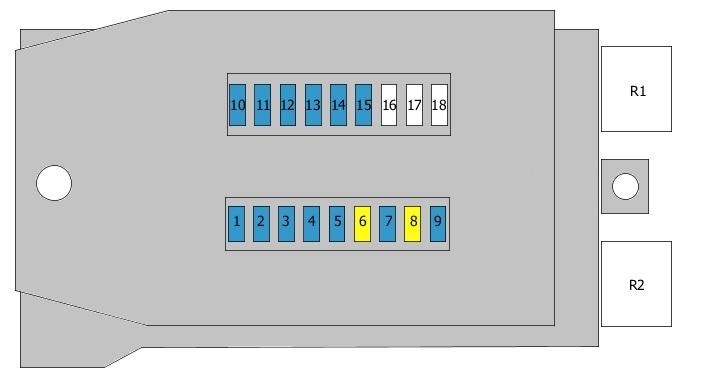

Esquema da caixa de fusíveis (1995-2000)
Fusíveis Mercedes Sprinter 906 – descrição
| Nr | Amperagem [A] | Descrição |
|---|---|---|
| Nr | Amperagem [A] | Descrição |
| 1 | 15A | Luz de presença dianteira direita;
Luz de presença traseira direita. |
| 2 | 15A | Feixe principal direito |
| 3 | 15A | Luz de presença dianteira esquerda;
Luz de presença dianteira. |
| 4 | 15A | Luzes de marcha-atrás;
Luzes de emergência. |
| 5 | 15A | Luzes de travão;
Bicos do limpa para-brisas aquecidos. |
| 6 | 20A | Limpa para-brisas |
| 7 | 15A | Buzina;
Vidro traseiro aquecido; Imobilizador. |
| 8 | 20A | Iluminação interior;
Conector de diagnóstico; Isqueiro. |
| 9 | 15A | Luzes de emergência |
| Nr | Amperagem [A] | Descrição |
|---|---|---|
| 10 | 15A | Iluminação do painel de instrumentos |
| 11 | 15A | Luz de presença dianteira esquerda;
Luz de presença traseira esquerda. |
| 12 | 15A | Farol baixo direito |
| 13 | 15A | Luz de presença esquerda;
Faróis de nevoeiro traseiros. |
| 14 | 15A | Faróis de nevoeiro dianteiros;
Faróis de nevoeiro traseiros. |
| 15 | 15A | Rádio do airbag |
| 16 | Fusível/relé de reserva | |
| 17 | Fusível/relé de reserva | |
| 18 | Fusível/relé de reserva | |
| R1 | Relé do limpa para-brisas | |
| R2 | Relé dos piscas |

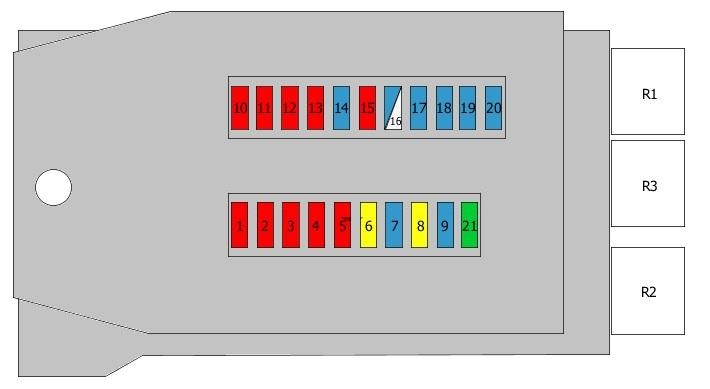

Esquema da caixa de fusíveis (2000-2006).
| Nr | Amperagem [A] | Descrição |
|---|---|---|
| Nr | Amperagem [A] | Descrição |
| 1 | 10 A | Luz de presença traseira direita;
Luz de presença lateral direita. |
| 2 | 10 A | Feixe principal direito |
| 3 | 10 A | Luz de presença dianteira esquerda;
Luz de presença dianteira. |
| 4 | 10 A | Luzes de marcha-atrás |
| 5 | 10 A | Luzes de travão |
| 6 | 20A | Motor do limpa para-brisas |
| 7 | 15A | Buzina;
Vidro traseiro aquecido. |
| 8 | 20A | Iluminação interior;
Rádio; Isqueiro. |
| 9 | 15A | Luzes de emergência;
Luzes de estacionamento. |
| 10 | 10 A | Iluminação do painel de instrumentos;
Iluminação da matrícula. |
| 11 | 10 A | Luz de presença traseira esquerda;
Luz de presença lateral esquerda. |
| Nr | Amperagem [A] | Descrição |
|---|---|---|
| 12 | 10 A | Farol baixo direito |
| 13 | 10 A | Luz de presença esquerda;
Faróis de nevoeiro traseiros. |
| 14 | 15A | Faróis de nevoeiro |
| 15 | 10 A | Rádio |
| 16 | 15A | Controlo do motor |
| 17 | 15A | Controlo do motor |
| 18 | 15A | Ignição |
| 19 | 15A | Relé da bomba de combustível;
Relé da bomba de combustível auxiliar. |
| 20 | 15A | Aquecimento e ar condicionado |
| 21 | 30A | Ventilador dianteiro |
| R1 | Relé do limpa para-brisas | |
| R2 | Relé dos piscas | |
| R3 | Relé de controlo do motor |
Caixa de fusíveis debaixo do banco

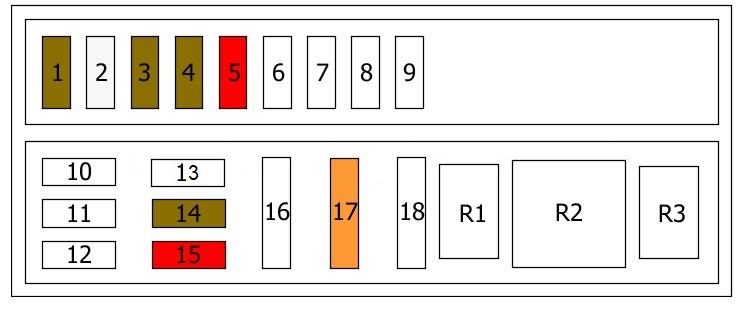

Esquema da caixa de fusíveis (tipo 1)
A atribuição e descrição dos fusíveis e relés estão impressas na tampa da caixa de fusíveis.
| Nr | Amperagem [A] | Descrição |
|---|---|---|
| Nr | Amperagem [A] | Descrição |
| 1 | 7,5A | Painel de instrumentos combinado |
| 2 | 25A | Aquecedor auxiliar |
| 3 | 7,5A | Campainha |
| 4 | 7,5A | Campainha |
| 5 | 10 A | Aquecedor auxiliar |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 |
| Nr | Amperagem [A] | Descrição |
|---|---|---|
| 11 | ||
| 12 | ||
| 13 | ||
| 14 | ||
| 15 | ||
| 16 | ||
| 17 | ||
| 18 | ||
| R1 | Relé da buzina | |
| R2 | Equipamento especial | |
| R3 | Relé da bomba de líquido de refrigeração |
Sobre o Mercedes Sprinter (1995-2006)
O Mercedes Sprinter, fabricado entre 1995 e 2006, é um veículo comercial popular conhecido pela sua fiabilidade e versatilidade. Este modelo estava disponível em várias configurações, incluindo furgões, micro-ônibus e chassis para carroçarias especiais. O Sprinter oferecia várias opções de motor, incluindo unidades diesel com cilindradas de 2,3 a 2,9 litros, que eram conhecidas pela sua eficiência e longa vida útil. Graças à sua construção robusta e interior espaçoso, tornou-se uma solução ideal para empresários e transportadores que necessitavam de um veículo fiável com grande capacidade.
Esquema da caixa de fusíveis do Mercedes Sprinter
Esta página mostra o esquema da caixa de fusíveis do Mercedes Sprinter, que é essencial para a manutenção e reparação corretas do sistema elétrico do veículo. A caixa de fusíveis neste modelo está geralmente localizada sob o painel de instrumentos no lado do condutor ou no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral da sua configuração.
