Audi S4 (2008-2018) – Caixa de fusíveis

Junho 9, 2025 João Ferreira

Neste artigo, você encontrará diagramas da caixa de fusíveis do Audi S4 (2008–2018), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Obsah

Audi S4 (2008) – diagrama da caixa de fusíveis

Ano de fabricação: 2008.

O fusível do isqueiro (tomada de força) no Audi S4 (2008) é o fusível 4 na caixa de fusíveis – porta-fusíveis (vermelho).

Painel de instrumentos (lado do motorista)

Porta-fusíveis (preto)

Número	Descrição	Amperagem [A]
1	Controle dinâmico	5
2	Sensor de embreagem	5
3	Abridor de porta de garagem	5
4	Assistente de faixa Audi	10
5	Ar condicionado	5
6	Ajuste do fluxo do farol (direito)	5
7	Controle do fluxo do farol (esquerdo)	5
8	Unidade de controle 1 do sistema elétrico do veículo	5
9	Espelhos internos	5
10	Porta do seletor	5
11	Bicos aquecidos para limpadores	5
12	Ar condicionado	5

Caixa de fusíveis (marrom)

Número	Descrição	Amperagem [A]
1	–	–
2	Sensor de embreagem	5
3	Bomba de combustível (diesel / gasolina)	20
3	Bomba de combustível (diesel / gasolina)	25
4	Bomba de água auxiliar (3,2 FSI)	5
5	Aquecimento do assento (lado esquerdo) com / sem ventilação do assento	30
6	Programa eletrônico de estabilização	10
7	Buzina	25
8	Motor elétrico da janela (porta esquerda)	30
9	Motor do limpador	30
10	Programa eletrônico de estabilização	25
11	Controlador da porta (lado do motorista)	15
12	Sensor de chuva e luz	5

Caixa de fusíveis (vermelha)

Número	Descrição	Amperagem [A]
1	–	–
2	–	–
3	Suporte lombar	10
4	Controle dinâmico	35
5	Iluminação interna	5
6	Unidade de controle 1 do sistema elétrico do veículo	35
7	Unidade de controle 1 do sistema elétrico do veículo	30
8	Unidade de controle 1 do sistema elétrico do veículo	30
9	Teto panorâmico / teto solar	20
10	Unidade de controle 1 do sistema elétrico do veículo	30
11	–	–
12	Eletrônica de conforto	5

Painel de instrumentos (lado do passageiro)

Caixa de fusíveis (preta)

Número	Descrição	Amperagem [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Módulo do interruptor da coluna de direção	5
6	Programa eletrônico de estabilização	5
7	Conector de diagnóstico	5
8	Gateway (interface de diagnóstico para barramento de dados)	5
9	–	–
10	–	–
11	–	–
12	–	–

Caixa de fusíveis (marrom)

Número	Descrição	Amperagem [A]
1	Unidade de CD	5
2	Módulo de interruptores para Audi drive select	5
3	MMI / Rádio	10
3	MMI / Rádio	20
4	Interruptor de luz	5
5	Unidade de controle do painel de instrumentos	5
6	Bloqueio de ignição	5
7	–	–
8	Ventilador do ar condicionado	40
9	Bloqueio da coluna de direção	5
10	Ar condicionado	10
11	Conector de diagnóstico	10
12	Módulo do interruptor da coluna de direção	5

Porta-malas

Caixa de fusíveis (preta)

Número	Descrição	Amperagem [A]
1	–	–
2	Unidade de controle para reboque	15
3	Unidade de controle para reboque	20
4	Unidade de controle para reboque	20
5	Freio de estacionamento eletrônico	5
6	Controle eletrônico de suspensão	15
7	Freio de estacionamento eletromecânico	30
8	Unidade de controle 2 do sistema elétrico do veículo	30
9	–	–
10	Unidade de controle 2 do sistema elétrico do veículo	30
11	Unidade de controle 2 do sistema elétrico do veículo	20
12	–	–

Caixa de fusíveis (marrom)

Número	Descrição	Amperagem [A]
1	Alimentação elétrica	15
2	–	–
3	Rádio / navegação	7,5
4	Unidade de controle para sistema de áudio digital	30
5	MMI	5
6	Controlador da porta (lado do motorista)	30
7	Freio de estacionamento eletromecânico	30
8	Aquecimento do banco traseiro	30
9	Unidade de controle da porta (lado do passageiro)	30
10	Receptor de controle remoto para aquecimento estacionário	5
11	Unidade de controle da porta (lado do passageiro)	15
12	Unidade de controle para câmera de ré	5

Caixa de fusíveis (vermelha)

Número	Descrição	Amperagem [A]
1	Na consola traseira	15
2	Na consola dianteira	15
3	No porta-malas	15
4	Isqueiro	15
5	Assistência de estacionamento	5
6	Pré-instalação de telefone sem viva-voz (interface VDA)	5
7	Unidade de controle para controle de cruzeiro adaptativo	15
8	–	–
9	Interruptor EPB (freio de estacionamento eletromecânico)	5
10	Função de assistência à mudança de faixa	5
11	Aquecimento do banco traseiro	5
12	Airbag	5

Audi S4 (2010) – diagrama de fusíveis

Ano de fabricação: 2010

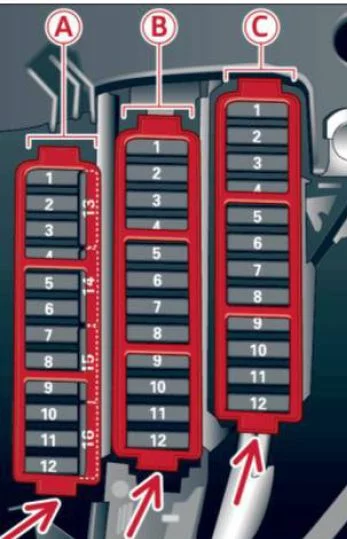

Painel de instrumentos (lado do motorista)

Caixa de fusíveis A (preta)

Número	Descrição	Amperagem [A]
1	Controle dinâmico	5
2	–	–
3	Homelink	5
4	–	–
5	Controle de clima	5
6	Ajuste do alcance do farol direito	5
7	Ajuste do alcance do farol esquerdo	5
8	Módulo de controle do sistema elétrico do veículo 1	5
9	Controle de cruzeiro adaptativo	5
10	Mudança de marcha	5
11	Bicos de fluido do limpador aquecidos	5
12	Controle de clima	5
13	Preparação para telefone celular	5
14	Airbag	5
15	Terminal 15	25
16	Motor do terminal 15	40

Leggere Audi Q5 8R (2008-2017) – baterias

Caixa de fusíveis B (marrom)

Número	Descrição	Amperagem [A]
1	Espelho retrovisor interno especial com função de escurecimento automático	5
2	Sensor de embreagem	5
3	Bomba de combustível a gasolina	25
4	Bomba de água auxiliar 3,2 l FSI	5
5	Aquecimento do banco esquerdo com / sem aquecimento do banco	15
5		30
6	Programa eletrônico de estabilização	10
7	Buzina	25
8	Motor de controle da janela da porta esquerda	30
9	Motor do limpador	30
10	Programa eletrônico de estabilização	25
11	Porta esquerda	15
12	Sensor de chuva e luz	5

Painel de fusíveis (vermelho)

Número	Descrição	Amperagem [A]
1	–	–
2	–	–
3	Suporte lombar	10
4	Controle dinâmico	35
5	Porta-luvas com ar condicionado	5
6	Módulo de controle do sistema elétrico do veículo 1	35
7	Módulo de controle do sistema elétrico do veículo 1	20
8	Módulo de controle do sistema elétrico do veículo 1	30
9	Teto panorâmico	20
10	Módulo de controle do sistema elétrico do veículo 1	30
11	Cobertura do teto panorâmico	20
12	Eletrônica de conforto	5

Painel de instrumentos (lado direito)

Suporte de fusíveis (preto)

Número	Descrição	Amperagem [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Módulo do interruptor da coluna de direção	5
6	Programa eletrônico de estabilização	5
7	Conector de diagnóstico terminal 15	5
8	Passagem	5
9	–	–
10	–	–
11	–	–
12	–	–

Caixa de fusíveis (marrom)

Número	Descrição	Amperagens [A]
1	Unidade de CD	5
2	Módulo do interruptor seletor de tração Audi	5
3	MMI / Rádio	5
3	MMI / Rádio	20
4	Conjunto de indicadores	5
5	Passagem	5
6	Bloqueio de ignição	5
7	Interruptor de luz rotativo	5
8	Ventilador do sistema de ar condicionado	40
9	Bloqueio da coluna de direção	5
10	Controle de clima	10
11	Conector de diagnóstico terminal 30	10
12	Módulo do interruptor da coluna de direção	5

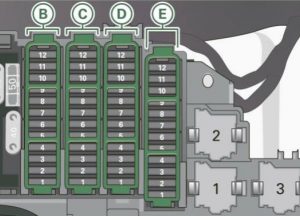

Porta-malas

Painel de fusíveis B (preto)

Número	Descrição	Amperagem [A]
1	Módulo de controle da cobertura do porta-malas (Avant)	30
2	Módulo de controle do reboque	15
3	Módulo de controle do reboque	20
4	Módulo de controle do reboque	20
5	Freio de estacionamento eletromecânico	5
6	Controle eletrônico de amortecimento	15
7	Freio de estacionamento eletromecânico	30
8	Módulo de controle do sistema elétrico do veículo 2	30
9	Quattro Sport	35
10	Módulo de controle do sistema elétrico do veículo 2	30
11	Módulo de controle do sistema elétrico do veículo 2	20
12	Terminal 30	5

Caixa de fusíveis C (marrom)

Número	Descrição	Amperagem [A]
1	Módulo de controle da cobertura do porta-malas	30
2	Aquecimento do banco dianteiro direito	15
3	Circuito do conversor DCDC 1	40
4	Circuito do conversor DCDC 2	40
5	Alimentação elétrica	30
6	–	–
7	Freio de estacionamento eletromecânico	30
8	Aquecimento dos bancos traseiros	30
9	Módulo de configuração da porta lateral do passageiro	30
10	–	–
11	Módulo de controle da porta lateral do passageiro	15
12	–	–

Painel de fusíveis D (vermelho)

Número	Descrição	Amperagem [A]
1	Saída da consola central traseira	15
2	Saída da consola central dianteira	15
3	Saída do porta-malas	15
4	Isqueiro	15
5	V6 FSI	5
6	Alimentação para os bancos traseiros	5
7	Sistema de estacionamento	7,5
8	Terceiro limpador (Avant)	15
9	Interruptor do freio de estacionamento eletromecânico	5
10	Assistente lateral Audi	5
11	Aquecimento dos bancos traseiros	5
12	Terminal 15 módulos de controle	5

Painel de fusíveis E (preto)

Número	Descrição	Amperagem [A]
1	–	–
2	–	–
3	Amplificador DSP, rádio	30
3	Amplificador DSP, rádio	20
4	MMI	7,5
5	Preparação de rádio / navegação / telefone celular	7,5
6	Câmera traseira	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–

Audi S4 (2011-2012) – diagrama de fusíveis

Ano de fabricação: 2011, 2012.

O fusível do isqueiro (tomada de força) no Volvo 850 (1996-1997) é o fusível 4 na caixa de fusíveis – painel de fusíveis D (vermelho).

Painel de instrumentos (lado do motorista)

Painel de instrumentos do Volvo 850 (1996-1997) no lado do motorista. — Audi S4 – diagrama de fusíveis – painel de instrumentos esquerdo

Painel de fusíveis A (preto)

Número	Descrição	Amperagem [A]
1	Controle dinâmico	5
2	–	–
3	Homelink	5
4	–	–
5	Controle de climatização	5
6	Ajuste de potência do farol direito	5
7	Ajuste de potência do farol esquerdo	5
8	Módulo de controle do sistema elétrico do veículo 1	5
9	Controle de cruzeiro adaptativo	5
10	Mudança de porta	5
11	Bicos de fluido do lavador de para-brisa aquecidos	5
12	Controle de climatização	5
13	Preparação para telefone celular	5
14	Airbag	5
15	Terminal 15	25
16	Motor do terminal 15	40

Caixa de fusíveis B (marrom)

Número	Descrição	Amperagem [A]
1	Espelho retrovisor interno com função de escurecimento automático	5
2	Sensor de embreagem	5
3	Bomba de combustível a gasolina	25
4	–	–
5	Aquecimento do banco esquerdo com/sem aquecimento do banco	15
5	Aquecimento do banco esquerdo com/sem aquecimento do banco	30
6	Programa eletrônico de estabilização	10
7	Buzina	25
8	Motor do regulador da janela da porta esquerda	30
9	Motor dos limpadores	30
10	Programa eletrônico de estabilização	25
11	Porta esquerda	15
12	Sensor de chuva e luz	5

Painel de fusíveis C (vermelho)

Número	Descrição	Amperagem [A]
1	–	–
2	–	–
3	Suporte lombar	10
4	Controle dinâmico	35
5	Antena (Avant)	5
6	Módulo de controle do sistema elétrico do veículo 1	35
7	Módulo de controle do sistema elétrico do veículo 1	20
8	Módulo de controle do sistema elétrico do veículo 1	30
9	Teto solar	20
10	Módulo de controle do sistema elétrico do veículo 1	30
11	Cobertura do teto solar (Avant)	20
12	Eletrônica de conforto	5

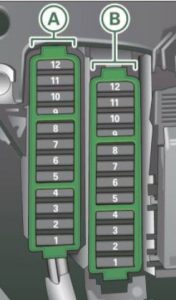

Painel de instrumentos (lado direito)

Painel de instrumentos do Volvo 850 (1996-1997) no lado direito. — Audi S4 – diagrama de fusíveis – painel de instrumentos direito

Suporte de fusíveis A (preto)

Número	Descrição	Amperagem [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Módulo do interruptor da coluna de direção	5
6	Programa eletrônico de estabilização	5
7	Conector de diagnóstico terminal 15	5
8	Porta (interface de diagnóstico do Databus)	5
9	–	–
10	–	–
11	–	–
12	–	–

Caixa de fusíveis B (marrom)

Número	Descrição	Amperagem [A]
1	CD / DVD player	5
2	Módulo do interruptor de seleção de tração Audi	5
3	MMI / Rádio	5
3	MMI / Rádio	20
4	Conjunto de indicadores	5
5	Gateway (módulo de controle do conjunto de indicadores)	5
6	Bloqueio de ignição	5
7	Interruptor rotativo de luz	5
8	Ventilador do sistema de ar condicionado	40
9	Bloqueio da coluna de direção	5
10	Controle de clima	10
11	Conector de diagnóstico terminal 30	10
12	Módulo do interruptor da coluna de direção	5

Porta-malas

Painel de fusíveis B (preto)

Número	Descrição	Amperagem [A]
1	Módulo de controle da tampa do porta-malas (Avant)	30
2	Módulo de controle do reboque	15
3	Módulo de controle do reboque	20
4	Módulo de controle do reboque	20
5	Freio de estacionamento eletromecânico	5
6	Controle eletrônico de absorção	15
7	Freio de estacionamento eletromecânico	30
8	Módulo de controle do sistema elétrico do veículo 2	30
9	Quattro Sport	35
10	Módulo de controle do sistema elétrico do veículo 2	30
11	Módulo de controle do sistema elétrico do veículo	20
12	Terminal 30	5

Leggere Audi S3 8P (2009) – Caixa de fusíveis

Painel de fusíveis C (marrom)

Número	Descrição	Amperagem [A]
1	Módulo de controle da tampa do porta-malas	30
2	Aquecimento do banco dianteiro direito	15
3	Rota do conversor DCDC 1	40
4	Rota do conversor DCDC 2	40
5	Tomada elétrica	30
6	–	–
7	Freio de estacionamento eletromecânico	30
8	Aquecimento dos bancos traseiros	30
9	Módulo de configuração da porta lateral do passageiro	30
10	–	–
11	Módulo de controle da porta lateral do passageiro	15
12	–	–

Painel de fusíveis D (vermelho)

Número	Descrição	Amperagem [A]
1	Saída da consola central traseira	15
2	Saída da consola central dianteira	15
3	Saída do porta-malas	15
4	Isqueiro	15
5	V6 FSI	5
6	Alimentação para os bancos traseiros	5
7	Sistema de estacionamento	7,5
8	Para-choque traseiro (Avant)	15
9	Interruptor do freio de estacionamento eletromecânico	5
10	Assistente lateral Audi	5
11	Aquecimento dos bancos traseiros	5
12	Terminal 15 módulos de controle	5

Caixa de fusíveis E (preta)

Número	Descrição	Amperagem [A]
1	–	–
2	–	–
3	Amplificador DSP, rádio	30
3	Amplificador DSP, rádio	20
4	MMI	7,5
5	Preparação para rádio / navegação / telefone celular	7,5
6	–	–
7	Preparação para telefone celular	5
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–

Audi S4 (2014-2016) – diagrama de fusíveis

Ano de fabricação: 2014, 2015, 2016.

O fusível do isqueiro (tomada de força) no Audi S4 (2014-2016) é o fusível 2 na caixa de fusíveis – caixa de fusíveis C (marrom).

Painel de instrumentos (lado do motorista)

Painel de instrumentos do Audi S4 (2014-2016) no lado do motorista. — Audi S4 – diagrama de fusíveis – lado do cockpit

Caixa de fusíveis A (preta)

Número	Descrição	Amperagens [A]
1	Controle dinâmico	5
2	Controle eletrônico de estabilidade (módulo)	5
3	Sensor de pressão do sistema de ar condicionado, freio de estacionamento elétrico, Homelink, espelho com escurecimento automático, sensor de qualidade do ar / ar externo, controle eletrônico de estabilidade (botão)	5
4	–	–
5	Atuador de som	5
6	Ajuste do fluxo dos faróis / faróis principais (iluminação em curva)	5 / 7,5
7	Farol (iluminação em curva)	7,5
8	Módulos de controle (freio de estacionamento elétrico, amortecedor, quatro esportes), conversor DCDC	5
9	Controle de cruzeiro adaptativo	5
10	Sensor de mudança / embreagem	5
11	Assistente lateral	5
12	Ajuste do fluxo dos faróis, sistema de estacionamento	5
13	Airbag	5
14	Limpador do vidro traseiro (allroad)	15
15	Fusível auxiliar (painel de instrumentos)	10
16	Fusível auxiliar 15 (compartimento do motor)	40

Caixa de fusíveis B (marrom)

Número	Descrição	Amperagem [A]
1	–	–
2	Sensor de luz de freio	5
3	Bomba de combustível	25
4	Sensor de embreagem	5
5	Aquecimento do banco esquerdo com / sem ventilação do banco	15/30
6	Controle eletrônico de estabilidade (elétrico)	5
7	Buzina	15
8	Porta dianteira esquerda (controle de janelas, travamento central, espelho, interruptor, iluminação)	30
9	Motor do limpador dianteiro	30
10	Controle eletrônico de estabilidade (válvulas)	25
11	Modelos de duas portas: regulador da janela traseira esquerda, Modelos de quatro portas: porta traseira esquerda (regulador da janela, travamento central, interruptor, iluminação)	30
12	Sensor de chuva e luz	5

Caixa de fusíveis C (vermelha)

Número	Descrição	Amperagem [A]
1	–	–
2	–	–
3	Suporte lombar	10
4	Controle dinâmico	35
5	Iluminação interna (conversível)	5
6	Dispositivos de pulverização do para-brisa, dispositivos de pulverização dos faróis	35
7	Módulo de controle do sistema elétrico do veículo 1	20
8	Módulo de controle do sistema elétrico do veículo 1	30
9	Motor do regulador da janela traseira esquerda (conversível) / teto solar	7,5 / 20
10	Módulo de controle do sistema elétrico do veículo 1	30
11	Regulador da janela traseira direita (conversível) / motor da persiana	7,5 / 20
12	Sistema de alerta anti-roubo	5

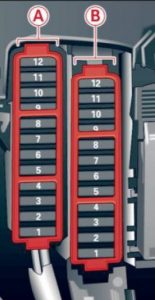

Painel de instrumentos (lado direito)

Painel de instrumentos do Audi S4 (2014-2016) no lado direito. — Audi S4 – diagrama de fusíveis – lado direito da cabine

Suporte de fusíveis A (preto)

Número	Descrição	Amperagem [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Módulo do interruptor da coluna de direção	5
6	–	–
7	Conector de diagnóstico terminal 15	5
8	Porta (interface de diagnóstico do Databus)	5
9	Aquecimento auxiliar	5
10	–	–
11	–	–
12	–	–

Caixa de fusíveis B (marrom)

Número	Descrição	Amperagem [A]
1	CD / DVD player	5
2	Wi-Fi	5
3	MMI / Rádio	5/20
4	Conjunto de indicadores	5
5	Gateway (módulo de controle do conjunto de indicadores)	5
6	Bloqueio de ignição	5
7	Interruptor de luz	5
8	Ventilador do sistema de ar condicionado	40
9	Bloqueio da coluna de direção	5
10	Sistema de controle de climatização	10
11	Conector de diagnóstico terminal 30	10
12	Módulo do interruptor da coluna de direção	5

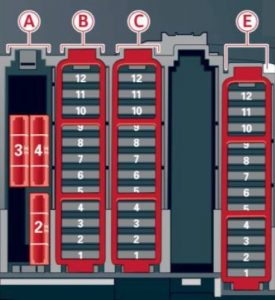

Porta-malas

Painel de fusíveis A (preto)

Número	Descrição	Amperagem [A]
1	–	30
2	Aquecimento do vidro traseiro (conversível)	30
3	Fechamento superior da capota (conversível)	30
4	Hidráulica da capota elétrica (conversível)	50

Painel de fusíveis B (preto)

Número	Descrição	Amperagens [A]
1	Módulo de controle da tampa do porta-malas (todos os modelos) / Módulo de controle da capota elétrica (conversível)	30/10
2	Spoilers traseiros retráteis (RS 5 Coupe)	10
3	–	–
4	–	–
5	Freio de estacionamento eletromecânico	5
6	Controle eletrônico de suspensão	15
7	Freio de estacionamento eletromecânico	30
8	Iluminação traseira externa	30
9	Quattro Sport	35
10	Iluminação traseira externa	30
11	Travamento central	20
12	Terminal 30	5

Painel de fusíveis C (marrom)

Número	Descrição	Amperagem [A]
1	Módulo de controle da cobertura do porta-malas (allroad)	30
2	Tomada 12 V, isqueiro	20
3	Rota do conversor DCDC 1	40
4	Rota do conversor DCDC 2, amplificador DSP, rádio	40
5	Aquecimento da cabine superior direita (Cabriolet)	30
6	–	–
7	Freio de estacionamento eletromecânico	30
8	–	–
9	Porta dianteira direita (controle de janelas, travamento central, espelho, interruptor, iluminação)	30
10	Aquecimento da cabine superior esquerda (cabriolet)	30
11	Modelos de duas portas: regulador da janela traseira direita, Modelos de quatro portas: porta traseira direita (regulador da janela, travamento central, interruptor, iluminação)	30
12	Preparação para telefone celular	5

Caixa de fusíveis E (preta)

Número	Descrição	Amperagem [A]
1	Aquecimento do banco dianteiro direito	15
2	–	–
3	–	–
4	MMI	7,5
5	Rádio	5
6	Câmera traseira	5
7	Aquecimento do vidro traseiro (allroad)	30
8	Entretenimento nos bancos traseiros	5
9	–	–
10	–	–
11	–	–
12	–	–

Audi S4 (2017) – diagrama de fusíveis

Ano de fabricação: 2017.

O fusível do isqueiro (tomada de força) no Audi S4 (2017) é o fusível 6 (?) na caixa de fusíveis – [painel de fusíveis B (vermelho).

Atribuição de fusíveis – área dos pés do motorista / passageiro

Atribuição de fusíveis na área dos pés do motorista/passageiro do Audi S4 (2017). — Audi S4 – diagrama do painel de fusíveis – área dos pés do passageiro dianteiro

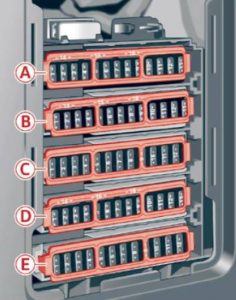

Área dos pés do passageiro dianteiro (veículo com volante à direita)

Área dos pés do passageiro dianteiro do Audi S4 (2017) com volante à direita. — Audi S4 – diagrama do painel de fusíveis – área dos pés do passageiro dianteiro (veículo com volante à direita)

Painel de fusíveis A (marrom)

Nº	Descrição
1	–
2	Sensor de massa de ar; Regulação do eixo de comando de válvulas.
3	Abas de escape; Injetores de combustível; Entrada do radiador.
4	Bomba de vácuo; Bomba de água quente; Sensor de partículas; Sensor de biodiesel.
5	Sensor de luz de freio
6	Válvulas do motor
7	Sonda lambda; Sensor de massa de ar.
8	Bomba de água; Bomba de alta pressão; Válvula reguladora de alta pressão.
9	Bomba de água quente
10	Sensor de pressão do óleo; Sensor de temperatura do óleo.
11	Sensor de posição do pedal da embreagem
12	Válvulas do motor
13	Ventilador do radiador
14	Injetores de combustível
15	Bobinas de ignição
16	Bomba de combustível

Leggere Audi TT 8J (2006-2014) – caixa de fusíveis

Caixa de fusíveis B (vermelha)

Nr	Descrição
1	Sistema de aviso contra roubo
2	Módulo de controle do motor
3	Apoio lombar
4	Mecanismo de seleção da transmissão automática.
5	Buzina
6	Freio de estacionamento eletromecânico
7	Módulo de controle da porta
8	Luzes internas
9	–
10	Módulo de controle do airbag
11	Controle eletrônico de estabilidade (ESC)
12	Conector de diagnóstico; Sensor de luz/chuva
13	Sistema de controle de climatização
14	Módulo de controle da porta dianteira direita
15	Compressor do ar condicionado

Painel de fusíveis C (preto)

Nr	Descrição
1	Aquecimento dos bancos dianteiros
2	Limpadores
3	Eletrônica de iluminação do farol esquerdo
4	Teto panorâmico
5	Módulo de controle da porta dianteira esquerda
6	Tomada
7	Módulo de controle da porta traseira direita
8	–
9	Eletrônica do farol direito
10	Lavador de para-brisa; Lavador de faróis.
11	Módulo de controle da porta traseira esquerda

Painel de fusíveis D (preto)

Número	Descrição
1	Ventilação do banco; Espelho retrovisor; Elementos de controle do ar condicionado traseiro.
2	Porta, sistema de controle de clima
3	Ajuste do atuador de som/som do escapamento
4	Sensor de posição do pedal da embreagem
5	Partida do motor
6	–
7	–
8	Homelink
9	Controle de cruzeiro adaptativo
10	–
11	Câmera de vídeo
12	Farol Matrix LED/farol LED direito
13	Farol Matrix LED/farol LED esquerdo
14	Limpador do vidro traseiro

Caixa de fusíveis E (vermelha)

Nr	Descrição
1	Bobinas de ignição
2	Válvulas dos tanques de gás natural
3	–
4	–
5	Fixação do motor
6	Transmissão automática
7	Painel de instrumentos
8	Sistema de ar condicionado (ventilador)
9	–
10	Controle dinâmico
11	Partida do motor

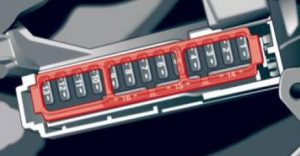

Atribuição de fusíveis no painel de instrumentos do lado do motorista

Número	Descrição
1	–
2	Telefone
3	–
4	Display Head-up
5	Interface de música Audi
6	Controles do ar condicionado dianteiro
7	Bloqueio da coluna de direção
8	Display do sistema de Infotainment
9	Conjunto de indicadores
10	Unidade de Infotainment
11	Interruptor de luzes
12	Eletrônica da coluna de direção
13	–
14	Sistema de Infotainment
15	–
16	Aquecimento do volante

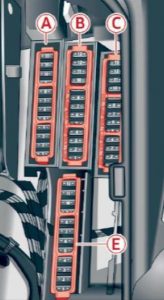

Atribuição de fusíveis no porta-malas à esquerda

Atribuição de fusíveis no porta-malas esquerdo para controle do ar condicionado. — Audi S4 – diagrama de fusíveis – porta-malas

Painel de fusíveis A (preto)

Nr	Descrição
1	–
2	Desembaçador do para-brisa
3	Desembaçador do para-brisa
4	–
5	Controle de suspensão
6	Transmissão automática
7	Desembaçador do vidro traseiro
8	Aquecimento dos bancos traseiros
9	Luzes traseiras
10	Pré-tensionador do cinto de segurança do lado esquerdo
11	Travamento central
12	Cobertura elétrica do porta-malas

Caixa de fusíveis B (vermelha)

Número	Descrição
	Não atribuído

Painel de fusíveis C (marrom)

Número	Descrição
1	–
2	Telefone
3	Apoio lombar
4	Assistente lateral Audi
5	–
6	–
7	–
8	–
9	–
10	–
11	–
12	Homelink
13	Câmera traseira, câmeras periféricas
14	Luzes traseiras direitas
15	–
16	Pré-tensionador do cinto de segurança direito

Caixa de fusíveis E (vermelha)

Número	Descrição
1	–
2	Amplificador de áudio
3	AdBlue
4	–
5	Conexão para engate de reboque (luz direita)
6	–
7	Engate de reboque
8	Conexão para engate de reboque (luz esquerda)
9	Conexão para engate de reboque (tomada)
10	Diferencial esportivo
11	Ad Blue

Audi S4 (2018) – diagrama de fusíveis

Ano de fabricação: 2018.

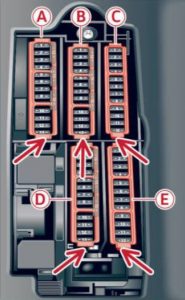

O fusível do isqueiro (tomada de força) no Audi S4 (2018) é o fusível 7 na caixa de fusíveis C (preta).

Atribuição de fusíveis – área dos pés do motorista / passageiro

Localização do fusível 7 do isqueiro no Audi S4 (2018). — Audi S4 – diagrama de fusíveis – área dos pés do passageiro dianteiro

Área dos pés do passageiro dianteiro (veículo com volante à direita)

Área dos pés do passageiro dianteiro do Audi S4 (2018) com volante à direita. — Audi S4 – diagrama de fusíveis – área dos pés do passageiro dianteiro (veículo com volante à direita)

Painel de fusíveis A (marrom)

Número	Descrição
1	–
2	Sensor de fluxo de massa de ar, controle do eixo de comando, bomba do radiador de ar comprimido
3	Tubo de escape, injetores de combustível, entrada do radiador
4	Bomba de vácuo, bomba de água quente, sensor de partículas, sensor de biodiesel
5	Sensor da luz de freio
6	Válvulas do motor, controle do eixo de comando
7	Sonda lambda, sensor de fluxo de massa de ar
8	Bomba de água, bomba de alta pressão, válvula de controle de alta pressão
9	Bomba de água quente
10	Sensor de pressão do óleo, sensor de temperatura do óleo
11	Sensor de posição do pedal da embreagem
12	Válvulas do motor
13	Ventilador do radiador
14	Injetores de combustível
15	Bobinas de ignição
16	Bomba de combustível

Painel de fusíveis B (vermelho)

Número	Descrição
1	Sistema de alarme antifurto
2	Módulo de controle do motor
3	Apoio lombar
4	Mecanismo de seleção da transmissão automática
5	Buzina
6	Freio de estacionamento eletromecânico
7	Módulo de controle do portão
8	Luzes internas
9	–
10	Módulo de controle do airbag
11	Controle eletrônico de estabilidade (ESC)
12	Conector de diagnóstico, sensor de luz / chuva
13	Sistema de ar condicionado
14	Módulo de controle da porta dianteira direita
15	Compressor do ar condicionado

Painel de fusíveis C (preto)

Número	Descrição
1	Aquecimento dos bancos dianteiros
2	Limpadores de para-brisa
3	Eletrônica de iluminação do farol esquerdo
4	Teto solar panorâmico / teto deslizante / teto retrátil
5	Módulo de controle da porta dianteira esquerda
6	Tomada
7	Módulo de controle da porta traseira direita
8	Tração nas quatro rodas
9	Eletrônica do farol direito
10	Limpador de para-brisa / limpador de faróis
11	Módulo de controle da porta traseira esquerda

Caixa de fusíveis D (preta)

Número	Descrição
1	Ventilação do banco, espelho, controle do ar condicionado traseiro
2	Portão, sistema de controle do ar condicionado
3	Ajuste do som do atuador / som do escape
4	Sensor de posição do pedal da embreagem
5	Partida do motor
6	–
7	Porta USB para carregamento traseiro
8	Homelink
9	Controle de cruzeiro adaptativo
10	–
11	Câmera de vídeo
12	Farol Matrix LED / farol LED direito
13	Farol Matrix LED / farol LED esquerdo
14	Limpador do vidro traseiro

Caixa de fusíveis E (vermelha)

Número	Descrição
1	Bobinas de ignição
2	Válvulas dos tanques de gás natural
3	–
4	–
5	Suporte do motor
6	Transmissão automática
7	Painel de instrumentos
8	Sistema de ar condicionado (ventilador)
9	–
10	Controle dinâmico
11	Partida do motor

Atribuição de fusíveis no painel de instrumentos do lado do motorista

Número	Descrição
1	–
2	Telefone
3	–
4	Display Head-up
5	Interface Audi music, porta de carregamento USB
6	Controle do ar condicionado dianteiro
7	Bloqueio da coluna de direção
8	Display do sistema de infoentretenimento
9	Conjunto de indicadores
10	Unidade de infoentretenimento
11	Interruptor de luz
12	Eletrônica da coluna de direção
13	–
14	Sistema de infoentretenimento
15	–
16	Aquecimento do volante

Atribuição de fusíveis no porta-malas do lado esquerdo

Atribuição de fusíveis no porta-malas esquerdo do Audi S4 (2018). — Audi S4 – diagrama de fusíveis – porta-malas

Painel de fusíveis A (preto)

Número	Descrição
1	–
2	Desembaçador do para-brisa dianteiro
3	Desembaçador do para-brisa dianteiro
4	–
5	Controle da suspensão
6	Transmissão automática
7	Desembaçador do vidro traseiro
8	Aquecimento dos bancos traseiros
9	Luzes traseiras
10	Pré-tensionador do cinto de segurança esquerdo
11	Travamento central
12	Cobertura elétrica do porta-malas

Painel de fusíveis B (vermelho)

Número	Descrição
	Não atribuído

Caixa de fusíveis C (marrom)

Número	Descrição
1	–
2	Telefone
3	Apoio lombar
4	Audi Side Assist
5	–
6	–
7	–
8	Módulo inteligente (tanque)
9	–
10	–
11	Lanterna 12 V.
12	Homelink
13	Câmera de ré, câmeras periféricas
14	Luzes traseiras direitas
15	–
16	Pré-tensionador do cinto de segurança direito

Caixa de fusíveis E (vermelha)

Número	Equipamento elétrico
1	–
2	Amplificador de áudio
3	Aquecimento AdBlue
4	–
5	Engate de reboque (luz direita)
6	–
7	Engate de reboque
8	Engate de reboque (luz esquerda)
9	Engate de reboque (tomada)
10	Diferencial esportivo
11	Ad Blue

Sobre o Audi S4 (2008-2018)

O Audi S4, fabricado entre 2008 e 2018, é a versão esportiva do popular modelo Audi A4. Este modelo é conhecido por seu motor potente e design esportivo, que combina elegância com dinamismo. O Audi S4 deste período é equipado com um motor V6 de 3.0 litros, superalimentado por um compressor e que oferece uma potência de aproximadamente 333 cavalos. O veículo é equipado com tração nas quatro rodas Quattro, o que garante excelente tração e estabilidade na estrada. O interior do Audi S4 é luxuoso e oferece uma variedade de tecnologias modernas que aumentam o conforto e a segurança da condução.

Diagrama da caixa de fusíveis do Audi S4

Esta página exibe o diagrama da caixa de fusíveis do Audi S4, que é essencial para a manutenção e reparo adequados do sistema elétrico do veículo. As localizações típicas da caixa de fusíveis neste modelo são sob o capô e no interior do veículo, geralmente no lado do motorista. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que são protegidos por eles. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave que garante a proteção dos circuitos elétricos e o funcionamento correto de todos os componentes eletrônicos do veículo.
