Audi A6/S6 C7/4G (2012-2018) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Audi A6/S6 C7/4G (2012–2018), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Audi A6/S6 C7/4G (2012-2018) – diagrama da caixa de fusíveis
Ano de fabricação: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Caixa de fusíveis na cabine #1 (lado esquerdo)
Localização da caixa de fusíveis
Localizada no lado esquerdo do painel, atrás da tampa.

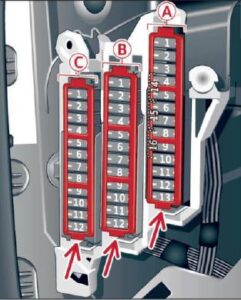

Diagrama da caixa de fusíveis
Atribuição dos fusíveis no painel de instrumentos (lado esquerdo)
| Nr | Descrição |
|---|---|
| Nr | Descrição |
| A1 | Servofreio eletromecânico;
Gancho de reboque; Ionizador; Faixa de interruptores; Aquecimento dos bancos (traseiros); Freio de estacionamento eletromecânico. |
| A2 | Buzina;
Sistema de ar condicionado; Gateway CAN; Escurecimento automático do espelho retrovisor interno |
| A3 | |
| A4 | Assistência ao estacionamento;
Ajuste do ângulo dos faróis. |
| A5 | Sistema de direção dinâmica;
Controle eletrônico de estabilidade (ESC). |
| A6 | Faróis |
| A7 | Controle de cruzeiro adaptativo |
| A8 | Sensores do banco do passageiro dianteiro;
Airbag. |
| A9 | Gateway |
| A10 | Som do motor;
Assistente de visão noturna; Mecanismo de abertura de garagem (HomeLink); Assistência ao estacionamento. |
| A11 | Processamento de imagens de câmera de vídeo |
| A12 | Faróis |
| A13 | Módulo do interruptor da coluna de direção |
| A14 | Terminal 15 (porta-malas) |
| A15 | Terminal 15 (compartimento do motor) |
| A16 | Motor de partida |
| B1 | Infotainment |
| B2 | Infotainment |
| B3 | Banco do passageiro dianteiro |
| B4 | |
| B5 | Airbag;
Controle eletrônico de estabilidade (ESC). |
| Nr | Descrição |
|---|---|
| B6 | Sistema de alarme anti-roubo |
| B7 | Freio de estacionamento eletromecânico |
| B8 | Iluminação interna |
| B9 | Aquecimento da câmera do para-brisa;
Sensor de luz e chuva. |
| B10 | Apoio lombar (banco do motorista) |
| B11 | Banco do motorista |
| B12 | Controle eletrônico de estabilidade |
| B13 | Buzina |
| B14 | Faróis |
| B15 | Aquecimento dos bancos dianteiros |
| B16 | Direção dinâmica |
| C1 | Embreagem |
| C2 | Bomba de combustível |
| C3 | Sensor de luz de freio |
| C4 | AdBlue (motor diesel);
Acústica do motor. |
| C5 | Porta traseira |
| C6 | Porta de entrada |
| C7 | Controle eletrônico de estabilidade |
| C8 | Motor do limpador dianteiro |
| C9 | Sistema de lavagem dos faróis |
| C10 | Iluminação interna;
Sistema de ar condicionado. |
| C11 | Faróis |
| C12 | Teto solar |
Diagrama da caixa de fusíveis na cabine #2 (lado direito)
Localização do diagrama da caixa de fusíveis
Localizada no lado direito do painel, atrás da tampa.

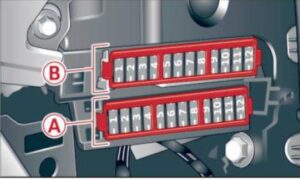

Diagrama da caixa de fusíveis
Atribuição dos fusíveis no painel de instrumentos (lado direito)
| Nr | Descrição |
|---|---|
| A1 | Infotainment;
Trocador de CD. |
| A2 | Infotainment (tela) |
| B1 | Sistema de ar condicionado |
| B2 | Sistema de ar condicionado (ventilador) |
| B3 | Interface de diagnóstico |
| B4 | Bloqueio elétrico da ignição |
| B5 | Bloqueio eletrônico da coluna de direção |
| B6 | Módulo do interruptor da coluna de direção |
| B7 | Ajuste da coluna de assistência à direção |
| B8 | Interruptor de luz |
| B9 | Display head-up |
| B10 | Painel de instrumentos |
| B11 | Infotainment;
Trocador de DVD. |
Porta-malas
Localização da caixa de fusíveis
Localizada no lado direito do porta-malas, sob o painel (desparafusar os dois parafusos inferiores e remover o painel).

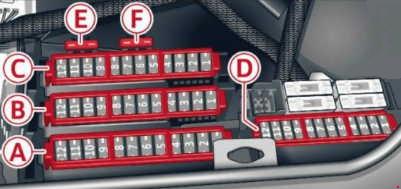

Diagrama da caixa de fusíveis
Atribuição dos fusíveis no porta-malas
| Nr | Descrição |
|---|---|
| Nr | Descrição |
| A1 | Engate de reboque/tomada 220 V |
| A2 | Engate de reboque/suporte de copo climatizado |
| A3 | Engate de reboque/ajuste do banco do passageiro dianteiro a partir de trás |
| A4 | Freio de estacionamento eletromecânico |
| A5 | Freio de estacionamento eletromecânico |
| A6 | Porta dianteira (lado do passageiro dianteiro) |
| A7 | Iluminação externa traseira |
| A8 | Travamento central, assistência ao travamento |
| A9 | Aquecimento do banco (dianteiro) |
| A10 | |
| A11 | Aquecimento dos bancos (traseiros);
Sistema de ar condicionado. |
| A12 | Engate de reboque |
| B1 | Pré-tensionador do cinto de segurança do lado esquerdo |
| B2 | Pré-tensionador do cinto de segurança do lado direito |
| B3 | Tanque de AdBlue (motor diesel)/bomba de combustível |
| B4 | Tanque de AdBlue (motor diesel)/suporte do motor (motor a gasolina) |
| B5 | Tampa do porta-malas operada por sensores |
| B6 | Suspensão pneumática;
Amortecedores adaptativos. |
| B7 | Porta traseira (lado do passageiro dianteiro) |
| B8 | Luzes traseiras |
| B9 | Tampa do porta-malas |
| B10 | Entretenimento nos bancos traseiros |
| B11 | |
| B12 | Spoiler traseiro (Sportback);
Teto solar/elevado; Teto de vidro panorâmico. |
| Nr | Descrição |
|---|---|
| C1 | Infotainment |
| C2 | Infotainment |
| C3 | Infotainment;
Espelho retrovisor interno com escurecimento automático. |
| C4 | |
| C5 | Sintonizador de TV |
| C6 | Sistema de detecção de vazamento do tanque |
| C7 | Tomadas |
| C8 | Aquecimento estacionário |
| C9 | |
| C10 | Apoio lombar (banco do passageiro dianteiro) |
| C11 | |
| C12 | Infotainment |
| D1 | Suspensão pneumática;
Amortecedores adaptativos; Diferencial esportivo; Freio de estacionamento eletromecânico. |
| D2 | Sensor de posição do pedal da embreagem/transmissão automática |
| D3 | Bancos |
| D4 | Limpador traseiro (Avant) |
| D5 | Assistência lateral |
| D6 | Som do motor |
| D7 | Infotainment/amplificador de som |
| D8 | Gateway |
| D9 | Diferencial esportivo |
| D10 | Sistema de ar condicionado |
| D11 | Sistema de monitoramento da pressão dos pneus;
Aquecimento estacionário. |
| D12 | Sistema Start-Stop |
| E1 | Veículos especiais/bancos traseiros |
| F1 | Aquecedor do vidro traseiro |
Sobre o Audi A6/S6 C7/4G (2012-2018)
O Audi A6/S6 C7/4G, fabricado entre 2012 e 2018, é conhecido por sua elegância e avanços tecnológicos. Este modelo pertence à classe média-alta e oferece uma ampla gama de opções de motor, incluindo motores a gasolina e diesel com diferentes potências. O Audi A6 é equipado com muitas tecnologias modernas, como sistemas avançados de assistência ao motorista, materiais de alta qualidade no interior e soluções inovadoras para melhorar o conforto de condução. O modelo S6, uma versão mais esportiva, oferece um motor mais potente e elementos esportivos que aumentam a dinâmica de condução.
Diagrama da caixa de fusíveis do Audi A6/S6 C7/4G
Esta página exibe o diagrama da caixa de fusíveis para o Audi A6/S6 C7/4G, que é essencial para a identificação e substituição de fusíveis. Neste modelo, a caixa de fusíveis está localizada em vários locais, incluindo o compartimento do motor e o interior do veículo, geralmente no lado do motorista. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. Ao substituir, sempre use fusíveis com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento importante para a segurança e o bom funcionamento do veículo, por isso é importante ter uma visão geral de sua configuração.
