Audi A4 B7 (2004-2009) – Caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Audi A4 B7 (2004–2009), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Audi A4 B7 (8E, 8H) (2004-2008) – diagrama de fusíveis
O fusível do isqueiro (tomada de força) no Audi A4 B7 (2004-2009) é o fusível 33 na caixa de fusíveis do compartimento de passageiros.
Caixa de fusíveis no compartimento de passageiros
Localização da caixa de fusíveis: descrição dos fusíveis do audi a4 b7.
Os fusíveis do Audi A4 B7 estão localizados em uma caixa à esquerda do painel de instrumentos:
Para acessá-los, é necessário abrir a porta lateral esquerda e remover o painel lateral do painel de instrumentos, pressionando-o.

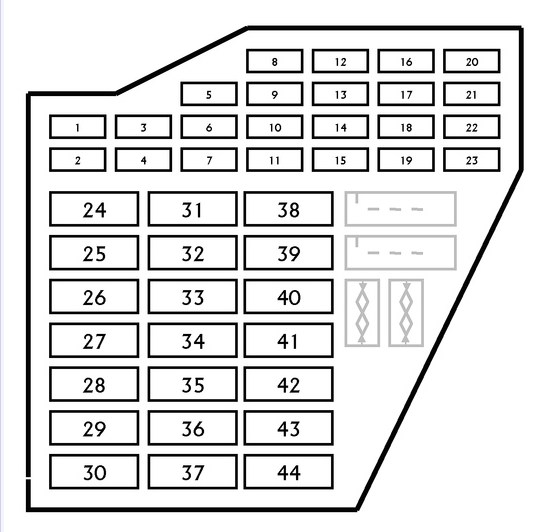

Diagrama da caixa de fusíveis
| Nr | Ampere [A] | Descrição |
|---|---|---|
| Nr | Ampere [A] | Descrição |
| 1 | 10 A | Controle do ar condicionado;
Climatronic. |
| 2 | 5A | Luzes de pé |
| 3 | 5A | Bicos do limpador aquecidos |
| 4 | 5A | Unidade de controle do ventilador de resfriamento |
| 5 | 10 A | Cortina traseira;
Interruptor multifuncional; Sensor de nível de óleo; Sensor de temperatura do óleo; Sistema de navegação; Controle de assistência de estacionamento. |
| 6 | 5A | Sensor de qualidade do ar;
Climatronic; Assentos dianteiros aquecidos; Sensor de alta pressão do ar condicionado; Botão TCS/ESP, |
| 7 | 10 A | Interruptor de controle de tração;
Interruptor da embreagem; Controle ABS; Interruptor do pedal do freio. |
| 8 | 5A | Telefone;
Amplificador de telefone. |
| 9 | 15A | Relé do servo freio |
| 10 | 5A | Controle do ângulo dos faróis |
| 11 | 5A | Unidade de controle do airbag;
Luz de advertência do airbag. |
| 12 | 10 A | Conector de diagnóstico |
| 13 | 10 A | Unidade de controle, eletrônica da coluna de direção |
| 14 | 10 A | Interruptor da luz de freio |
| 15 | 10 A | Unidade de controle com display no painel de instrumentos;
Sistema de navegação; CD player. |
| 16 | 5A | Abridor de garagem |
| 17 | 10 A | Sensor de chuva;
Sistema de luz diurna; Controle de assistência de estacionamento. |
| 18 | 5A | |
| 19 | 15A | Faróis de neblina |
| 20 | Não utilizado | |
| 21 | Não utilizado |
| Nr | Ampere [A] | Descrição |
|---|---|---|
| 22 | 15A | Controle da porta dianteira esquerda;
Controle da porta dianteira direita. |
| 23 | 15A | Controle da porta traseira esquerda;
Controle da porta traseira direita. |
| 24 | 20A | Sistema elétrico de conforto |
| 25 | 30A | Ventilador;
Ar condicionado. |
| 26 | 30A | Vidro traseiro aquecido |
| 27 | 30A | Unidade de controle de detecção de reboque |
| 28 | 20A | Bomba de combustível |
| 29 | Não utilizado | |
| 30 | 20A | Controle do teto solar |
| 31 | 15A | Interruptor das luzes de ré;
Medidor de massa de ar; Controle da transmissão automática; Sensor de luz; Relé do motor de partida; Eletroímã da trava do botão de controle; Conector de diagnóstico; Espelho automático anti-ofuscamento. |
| 32 | Não utilizado | |
| 33 | 15A | Isqueiro |
| 34 | 30A | Tomada 12V |
| 35 | 30A | Tomada de acessórios |
| 36 | 30A | Unidade de controle de energia;
Motor do limpador do vidro traseiro. |
| 37 | 30A | Controle de energia;
Bomba do lavador de faróis. |
| 38 | 15A | Buzina de advertência;
Sistema elétrico de conforto; Monitoramento interno |
| 39 | 20A | Amplificador de som do rádio |
| 40 | 25A | Buzina |
| 41 | Unidade de controle de aquecimento adicional;
Receptor de controle remoto. |
|
| 42 | 30A | Unidade de controle ABS |
| 43 | 15A | Medidor de fluxo de ar;
Gerenciamento do motor; EGR; Relé principal; Unidade de controle do motor; Relé da unidade de controle do motor. |
| 44 | 30A | Unidade de controle do clima |

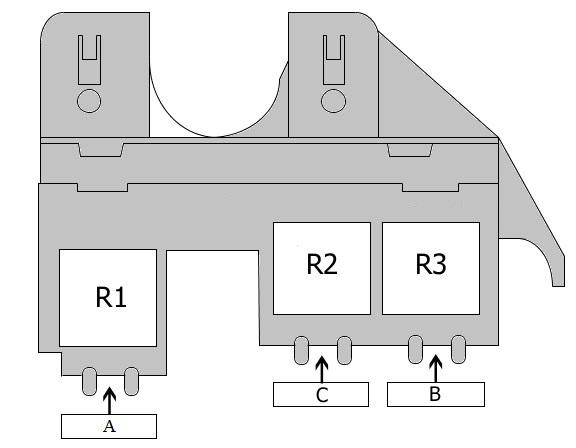

Caixa de fusíveis e relé nº 1.
Diagrama da caixa de fusíveis.
Legenda.
| Nr | Ampere [A] | Descrição |
|---|---|---|
| A | Não utilizado | |
| b | 40A | Aquecedor auxiliar |
| C | 60A | Aquecedor auxiliar |
| R1 | Veículos especiais | |
| R2 | Relé de aquecimento de baixa potência | |
| R3 | Relé de aquecimento de alta potência |

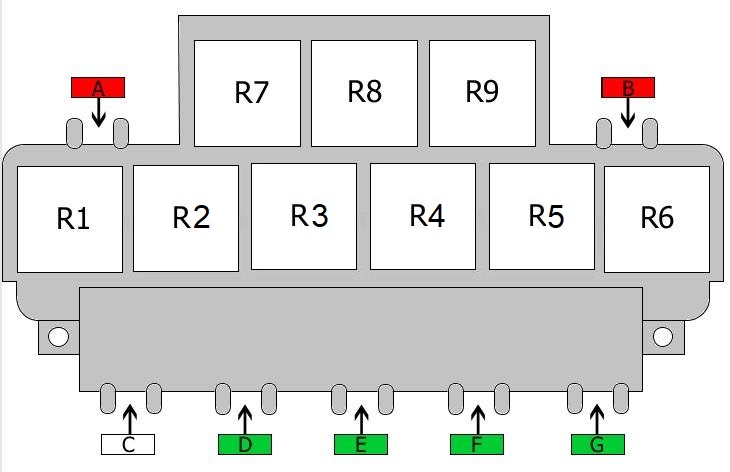

Caixa de fusíveis e relé nº 2 na área de passageiros
Diagrama da caixa de fusíveis
| Nr | Ampere [A] | Descrição |
|---|---|---|
| A | 10 A | Cortina traseira |
| B1 | 10 A | Tomada 12V |
| B2 | 10 A | Cortina traseira |
| C | Não utilizado | |
| D | 30A | Regulador de janela |
| E1 | 30A | Ajuste do banco do motorista |
| E2 | 10 A | Ajuste do banco do motorista |
| F | 30A | Regulador de janela |
| g | 30A | Módulo de reboque |
| R1 | Relé da bomba de combustível;
Relé adicional da bomba de combustível. |
|
| R2 | Unidade de controle Servotronic | |
| R3 | Relé do motor de partida | |
| R4 | Relé do motor de partida;
Relé do servo freio. |
|
| R5 | Relé do vidro traseiro aquecido | |
| R6 | Relé de descarga de contato X | |
| R7 | Não utilizado | |
| R8 | Relé da buzina | |
| R9 | Não utilizado |

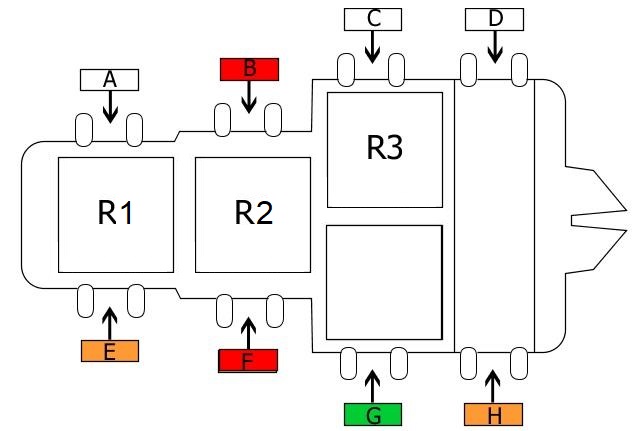

Caixa de fusíveis e relé nº 3 na área de passageiros
Diagrama da caixa de fusíveis
| Nr | Ampere [A] | Descrição |
|---|---|---|
| A | Não utilizado | |
| B | 10 A | Sistema de dissuasão de pragas |
| C | Não utilizado | |
| D | Não utilizado | |
| E | 40A | Veículos especiais |
| F1 | 10 A | Veículos especiais |
| F2 | 40A | Ventilador de resfriamento (também 60A) |
| G | 30A | Ventilador de resfriamento (também usado 40A e 60A) |
| H | 40A | Unidade de controle ABS |
| R1 | Não utilizado | |
| R2 | Não utilizado | |
| R3 | Veículos especiais | |
| R4A | Veículos especiais | |
| R4B | Pacote táxi |

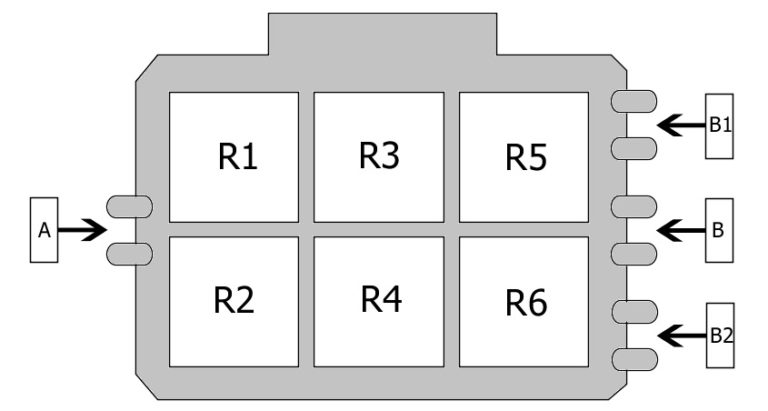

Caixa de fusíveis na área de passageiros
Diagrama da caixa de fusíveis
| Nr | Ampere [A] | Descrição |
|---|---|---|
| A | Não utilizado | |
| B | Não utilizado | |
| B1 | Não utilizado | |
| B2 | Não utilizado | |
| R1 | Sistema de advertência;
Faróis altos; Relé dos faróis altos. |
|
| R2 | Veículos especiais;
Pacote táxi. |
|
| R3 | Unidade de controle do sistema de advertência ou relé da sirene |
|
| R4 | Unidade de controle do sistema de advertência ou relé da sirene |
|
| R5 | Relé de advertência;
Seta direita |
|
| R6 | Relé de advertência Seta esquerda ou Não utilizado |

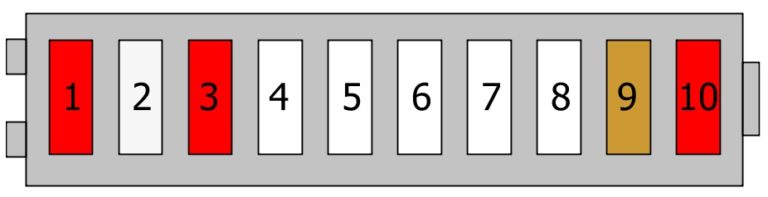

Caixa de fusíveis nº 2 na área de passageiros
Diagrama da caixa de fusíveis
| Nr | Ampere [A] | Descrição |
|---|---|---|
| 1 | 10 A | Veículos especiais ou pacote táxi |
| 2 | 25A | Veículos especiais ou sistema de advertência |
| 3 | 10 A | Veículos especiais ou pacote táxi |
| 4 | Veículos especiais | |
| 5 | Veículos especiais | |
| 6 | Veículos especiais | |
| 7 | Veículos especiais | |
| 8 | Veículos especiais | |
| 9 | 5A | Veículos especiais ou rádio |
| 10 | 10 A | Veículos especiais ou tomada 12V |

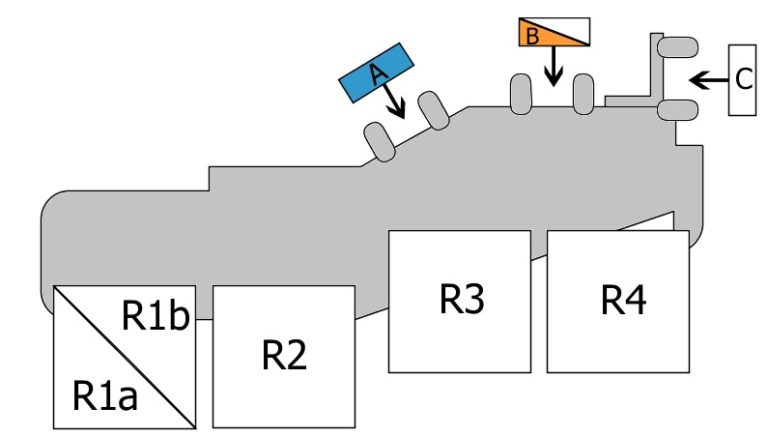

Caixa de fusíveis no compartimento do motor do Audi A4 (B7)
Diagrama da caixa de fusíveis
| Nr | Ampere [A] | Descrição |
|---|---|---|
| A | 15A | Eletrônica do motor |
| B1 | Não utilizado | |
| B2 | 40A | Bomba de injeção de ar secundário |
| C | Não utilizado | |
| D | 20A | Unidade de controle do motor |
| E | 15A | Injetores |
| F | Não utilizado | |
| G | 15A | Eletrônica do motor |
| R1a | Não utilizado | |
| R1b | Não utilizado | |
| R2 | Relé principal | |
| R3 | Relé da bomba de ar secundário | |
| R4 | Não utilizado |
Isso se aplica aos modelos de motor:
2004, 2005, 2006, 2007 e 2008 Audi A4 B7 Gasolina (1.6, 1.8T, 2.0, 3.2) e Diesel (1.9 TDI, 2.5 TDI, 2.7 TDI e 3.0 TDI), S4, RS4.
Sobre o Audi A4 B7 (2004-2009)
O Audi A4 B7, fabricado entre 2004 e 2009, é um modelo popular de classe média que oferece uma combinação de elegância, desempenho e confiabilidade. Este modelo é conhecido por seu design moderno e acabamento interior de alta qualidade. O Audi A4 B7 estava disponível com várias motorizações, incluindo motores a gasolina e diesel. Entre os motores mais comuns estavam o 1.8T, 2.0TFSI e 3.2 FSI para as versões a gasolina, enquanto as versões a diesel incluíam o 1.9 TDI e 2.0 TDI. O veículo é equipado com tecnologias avançadas e recursos de segurança, tornando-o uma escolha ideal para motoristas exigentes.
Diagrama da caixa de fusíveis do Audi A4 B7
Esta página exibe o diagrama da caixa de fusíveis para o Audi A4 B7, que é essencial para a manutenção e reparo adequados dos sistemas elétricos do veículo. A caixa de fusíveis neste modelo geralmente está localizada em dois lugares: no interior do veículo, no lado do motorista, e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com o mesmo valor de amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir o bom funcionamento do veículo e seu uso correto pode prolongar a vida útil dos componentes elétricos.
