Audi A4 e S4 B9/8W (2017-2022) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Audi A4 e S4 B9/8W (2017–2022), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Audi A4 e S4 B9/8W – schéma poistky
Rok výroby: 2017, 2018, 2019.
O fusível do isqueiro / tomada elétrica no Audi A4 e S4 é o fusível nº 6 (tabela de fusíveis preta C) dentro da caixa de fusíveis no espaço para os pés do motorista / passageiro.
Localização da caixa de fusíveis

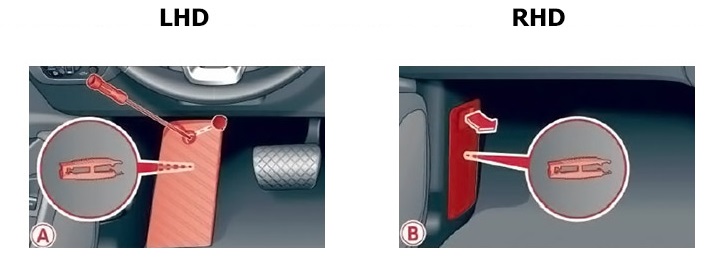

Espaço para os pés do motorista / passageiro dianteiro
Veículos com volante à esquerda: Localizado sob o apoio para os pés.
Veículos com volante à direita: atrás do painel sob o porta-luvas.
Cabine do lado do motorista

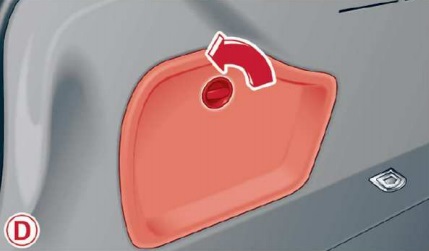

Compartimento de bagagem
Localizado no lado esquerdo do compartimento de bagagem, atrás do painel de acabamento.
Diagramas da caixa de fusíveis
2017

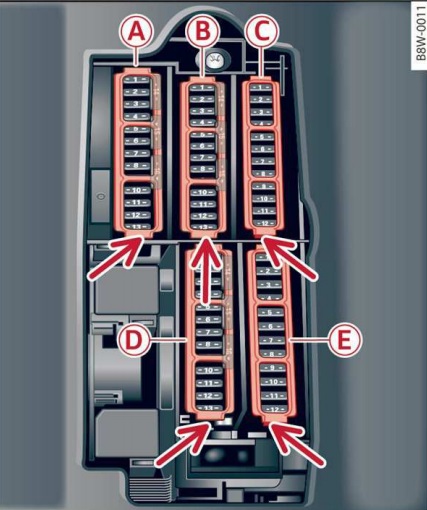

Espaço para os pés do motorista / passageiro dianteiro (LHD)

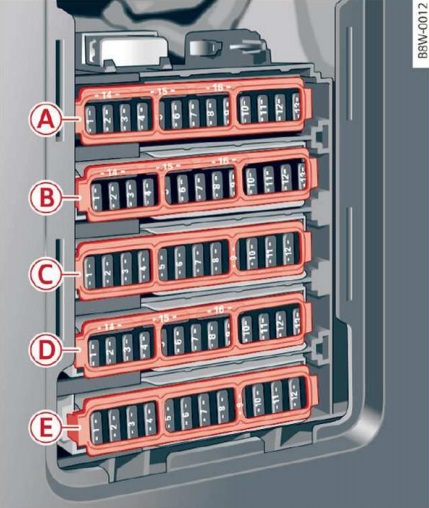

Espaço para os pés do passageiro dianteiro (RHD)
Atribuição de fusíveis no compartimento de passageiros (pés) (2017)
| Número | Descrição |
|---|---|
| Número | Descrição |
| Painel marrom A | |
| 1 | – |
| 2 | Sensor de fluxo de massa de ar;
Ajuste da árvore de cames. |
| 3 | Válvula de escape;
Injetores de combustível; Entrada do radiador. |
| 4 | Bomba de vácuo;
Bomba de água quente; Sensor de partículas; Sensor de biodiesel. |
| 5 | Sensor de luz de freio |
| 6 | Válvulas do motor |
| 7 | Sensor de oxigênio aquecido;
Sensor de fluxo de massa de ar. |
| 8 | Bomba de água;
Bomba de alta pressão; Válvula de controle de alta pressão. |
| 9 | Bomba de água quente |
| 10 | Sensor de pressão do óleo;
Sensor de temperatura do óleo. |
| 11 | Sensor de posição do pedal da embreagem |
| 12 | Válvulas do motor |
| 13 | Ventilador do radiador |
| 14 | Injetores de combustível |
| 15 | Bobinas de ignição |
| 16 | Bomba de combustível |
| Painel vermelho B. | |
| 1 | Sistema de alarme anti-roubo |
| 2 | Módulo de controle do motor |
| 3 | Apoio lombar |
| 4 | Mecanismo de seleção da transmissão automática |
| 5 | Buzina |
| 6 | Freio de estacionamento eletromecânico |
| 7 | Módulo de controle do gateway |
| 8 | Luzes internas |
| 9 | – |
| 10 | Módulo de controle do airbag |
| 11 | Controle eletrônico de estabilidade (ESC) |
| 12 | Conector de diagnóstico;
Sensor de luz e chuva |
| 13 | Sistema de ar condicionado |
| 14 | Módulo de controle da porta dianteira direita |
| 15 | Compressor do ar condicionado |
| Painel preto C | |
| 1 | Aquecimento dos bancos dianteiros |
| Número | Descrição |
|---|---|
| 2 | Limpador de para-brisa |
| 3 | Eletrônica do farol esquerdo |
| 4 | Teto de vidro panorâmico / teto solar deslizante / teto solar retrátil |
| 5 | Módulo de controle da porta dianteira esquerda |
| 6 | Porta |
| 7 | Módulo de controle da porta traseira direita |
| 8 | – |
| 9 | Eletrônica do farol direito |
| 10 | Limpador de para-brisa;
Limpador de faróis. |
| 11 | Módulo de controle da porta traseira esquerda |
| Painel preto D | |
| 1 | Ventilação do assento;
Espelho; Controle do sistema de ar condicionado traseiro. |
| 2 | Porta;
Sistema de ar condicionado. |
| 3 | Ajuste do atuador de som, som de escape |
| 4 | Sensor de posição do pedal da embreagem |
| 5 | Partida do motor |
| 6 | – |
| 7 | – |
| 8 | Homelink |
| 9 | Controle de cruzeiro adaptativo |
| 10 | – |
| 11 | Câmera |
| 12 | Farol Matrix LED e farol LED direito |
| 13 | Farol Matrix LED e farol LED esquerdo |
| 14 | Limpador de para-brisa traseiro |
| Painel vermelho E. | |
| 1 | Bobinas de ignição |
| 2 | Válvulas para tanques de gás natural |
| 3 | – |
| 4 | – |
| 5 | Suporte do motor |
| 6 | Transmissão automática |
| 7 | Painel de instrumentos |
| 8 | Sistema de ar condicionado (ventilador) |
| 9 | – |
| 10 | Controle dinâmico |
| 11 | Partida do motor |
Cabine do lado do motorista
Atribuição de fusíveis na cabine do lado do motorista (2017)
| Número | Descrição |
|---|---|
| 1 | – |
| 2 | Telefone |
| 3 | – |
| 4 | Display Head-up |
| 5 | Interface de música Audi |
| 6 | Controles do ar condicionado dianteiro |
| 7 | Trava da coluna de direção |
| 8 | Display do sistema de infoentretenimento |
| 9 | Conjunto de indicadores |
| 10 | Unidade de infoentretenimento |
| 11 | Interruptor de luz |
| 12 | Eletrônica da coluna de direção |
| 13 | – |
| 14 | Sistema de infoentretenimento |
| 15 | – |
| 16 | Aquecimento do volante |

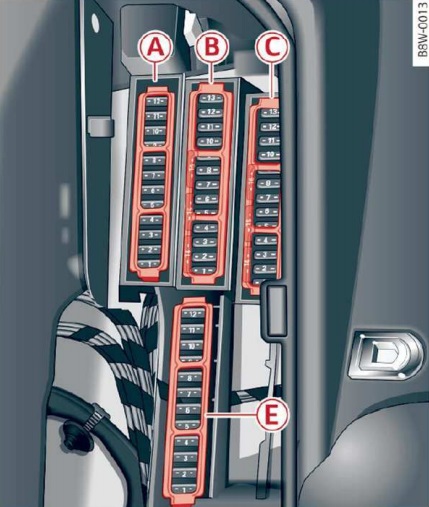

Lado esquerdo do compartimento de bagagem
Atribuição de fusíveis no compartimento de bagagem esquerdo (2017)
| Número | Descrição |
|---|---|
| Número | Descrição |
| Painel preto A | |
| 1 | – |
| 2 | Aquecedor do para-brisa |
| 3 | Aquecedor do para-brisa |
| 4 | – |
| 5 | Controle de suspensão |
| 6 | Transmissão automática |
| 7 | Aquecedor do vidro traseiro |
| 8 | Aquecimento dos bancos traseiros |
| 9 | Luzes traseiras |
| 10 | Pré-tensionador do cinto de segurança esquerdo |
| 11 | Travamento central |
| 12 | Tampa do porta-malas elétrica |
| Painel vermelho B. | |
| – | Não atribuído |
| Painel marrom C | |
| 1 | – |
| 2 | Telefone |
| 3 | Apoio lombar |
| 4 | Audi Side Assist |
| 5 | – |
| Número | Descrição |
|---|---|
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | Homelink |
| 13 | Câmera de ré;
Câmeras periféricas. |
| 14 | Luzes traseiras direitas |
| 15 | – |
| 16 | Pré-tensionador do cinto de segurança direito |
| Painel vermelho E. | |
| 1 | – |
| 2 | Amplificador de áudio |
| 3 | Aquecimento AdBlue |
| 4 | – |
| 5 | Engate de reboque (luz direita) |
| 6 | – |
| 7 | Engate de reboque |
| 8 | Engate de reboque (luz esquerda) |
| 9 | Engate de reboque (tomada) |
| 10 | Diferencial esportivo |
| 11 | Ad Blue |
Audi A4 e S4 B9/8W – schéma poistkovej skrinky
Rok výroby: 2020, 2021.
O fusível do isqueiro / tomada elétrica no Audi A4 e S4 é o fusível nº 6 (tabela de fusíveis preta C) na caixa de fusíveis no espaço para os pés do motorista / passageiro.
| Cor | Ampere [A] |
|---|---|
| Preto | 1 |
| Roxo | 3 |
| Castanho claro | 5 |
| Castanho | 7,5 |
| Vermelho | 10 |
| Azul | 15 |
| Amarelo | 20 |
| Branco ou transparente | 25 |
| Verde | 30 |
| Laranja | 40 |
Localização da caixa de fusíveis
Espaço para os pés do motorista ou passageiro dianteiro.
Veículos com volante à esquerda: Localizado sob o apoio para os pés.
Veículos com volante à direita: atrás da tampa sob o porta-luvas.

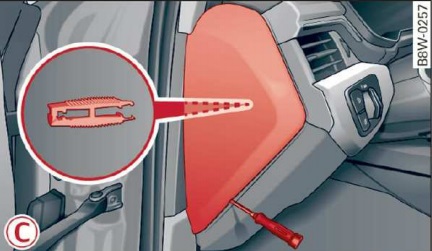

Caixa de fusíveis do lado do motorista
Compartimento de bagagem
Localizado no lado esquerdo do compartimento de bagagem, atrás do revestimento.
Diagramas da caixa de fusíveis
2020
Espaço para os pés do motorista (volante à direita)
Espaço para os pés do passageiro dianteiro (volante à direita)
Atribuição de fusíveis no compartimento de passageiros
| Número | Descrição |
|---|---|
| Número | Descrição |
| Painel marrom A | |
| 1 | – |
| 2 | Elementos do compartimento do motor |
| 3 | Válvula de escape;
Injetores de combustível; Abertura do radiador; Aquecimento da tampa do bloco do motor. |
| 4 | Bomba de vácuo;
Bomba de água quente; Sensor NOx; Sensor de partículas; Sensor de biodiesel; Válvula de escape. |
| 5 | Sensor de luz de freio |
| 6 | Válvulas do compartimento do motor;
Ajuste da árvore de cames |
| 7 | Sensor de oxigênio aquecido;
Fluxo de massa de ar; Bomba de água. |
| 8 | Bomba de água;
Bomba de alta pressão; Válvula reguladora de alta pressão; Válvula de temperatura; Suporte do motor. |
| 9 | Bomba de água quente;
Relé do motor. |
| 10 | Sensor de pressão do óleo;
Sensor de temperatura do óleo. |
| 11 | Sensor de posição do pedal da embreagem;
Partida do motor; Bomba de água. |
| 12 | Válvulas do compartimento do motor;
Montagem do motor. |
| 13 | Ventilador do radiador |
| 14 | Injetores de combustível;
Unidade de controle do motor. |
| 15 | Bobinas de ignição;
Sensor de oxigênio aquecido. |
| 16 | Bomba de combustível |
| Painel vermelho B. | |
| 1 | Sistema de alarme anti-roubo |
| 2 | Unidade de controle do motor |
| 3 | Apoio lombar;
Eletrônica do banco dianteiro esquerdo; Massagem do banco. |
| 4 | Mecanismo de seleção da transmissão automática |
| 5 | Buzina |
| 6 | Freio de estacionamento eletromecânico |
| 7 | Unidade de controle do gateway |
| 8 | Unidade de controle eletrônico do teto |
| 9 | Sistema de conexão de alarme |
| 10 | Unidade de controle do airbag |
| 11 | Controle eletrônico de estabilidade (ESC) |
| 12 | Conector de diagnóstico;
Sensor de luz e chuva. |
| 13 | Sistema de controle de ar condicionado, aquecimento e ventilação |
| 14 | Unidade de controle da porta dianteira direita |
| 15 | Compressor do ar condicionado |
| Painel preto C | |
| 1 | Aquecimento dos bancos dianteiros |
| Número | Descrição |
|---|---|
| 2 | Limpador de para-brisa |
| 3 | Eletrônica do farol esquerdo |
| 4 | Teto de vidro panorâmico / teto solar deslizante / teto solar retrátil |
| 5 | Módulo de controle da porta dianteira esquerda |
| 6 | Tomadas |
| 7 | Módulo de controle da porta traseira direita |
| 8 | Módulo de controle AWD |
| 9 | Eletrônica do farol direito |
| 10 | Limpador de para-brisa;
Limpador de faróis. |
| 11 | Módulo de controle da porta traseira esquerda |
| 12 | Aquecedor estacionário |
| Painel preto D | |
| 1 | Eletrônica dos bancos dianteiros;
Ventilação dos bancos; Espelho; Sistema de ar condicionado para passageiros traseiros, aquecimento e ventilação; Desembaçador do para-brisa; Diagnóstico CAN. |
| 2 | Porta CAN
Sistema de ar condicionado, aquecimento e ventilação. |
| 3 | Gerador de som; |
| 4 | Sensor de posição do pedal da embreagem |
| 5 | Partida do motor;
Desativação em modo de emergência. |
| 6 | Porta CAN; |
| 7 | Porta de carregamento USB |
| 8 | Homelink (abertura de porta de garagem) |
| 9 | Controle de cruzeiro adaptativo;
Ajuste de distância. |
| 10 | – |
| 11 | Câmera |
| 12 | Farol Matrix LED e farol LED direito |
| 13 | Farol Matrix LED e farol LED esquerdo |
| 14 | Válvula de resfriamento do óleo da transmissão |
| 15 | Alarme;
Kit mãos-livres. |
| Painel vermelho E. | |
| 1 | Bobinas de ignição |
| 2 | Embreagem do compressor, sistema CNG |
| 3 | – |
| 4 | – |
| 5 | Farol esquerdo |
| 6 | Transmissão automática |
| 7 | Painel de instrumentos |
| 8 | Sistema de ar condicionado (ventilador de ar fresco) |
| 9 | Farol direito |
| 10 | Controle dinâmico |
| 11 | Partida do motor |

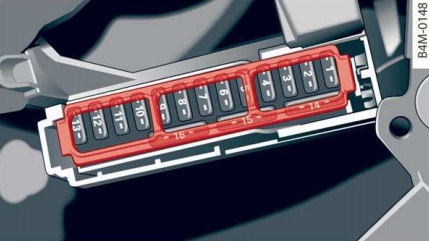

Cabine do lado do motorista
Atribuição de fusíveis na cabine do lado do motorista
| Número | Descrição |
|---|---|
| 1 | Abertura e partida do veículo (NFC) |
| 2 | Audi Phonebox;
Porta USB. |
| 3 | – |
| 4 | Display Head-up |
| 5 | Interface de música Audi;
Porta de carregamento USB. |
| 6 | Controles do ar condicionado dianteiro |
| 7 | Travamento da coluna de direção |
| 8 | Display central |
| 9 | Conjunto de indicadores |
| 10 | Controle de volume |
| 11 | Interruptor de luz |
| 12 | Eletrônica da coluna de direção |
| 13 | Sensor de partículas para o sistema de ar condicionado |
| 14 | Sistema de infoentretenimento |
| 15 | – |
| 16 | Aquecimento do volante;
Eletrônica da coluna de direção. |
Lado esquerdo do compartimento de bagagem
Atribuição de fusíveis no compartimento de bagagem
| Número | Descrição |
|---|---|
| Número | Descrição |
| Painel preto A | |
| 1 | – |
| 2 | Desembaçador do para-brisa |
| 3 | Desembaçador do para-brisa |
| 4 | – |
| 5 | Controle de suspensão |
| 6 | Transmissão automática |
| 7 | Desembaçador do vidro traseiro |
| 8 | Aquecimento dos bancos traseiros |
| 9 | Luzes traseiras esquerdas |
| 10 | Módulo de airbags |
| 11 | Travamento central |
| 12 | Tampa do porta-malas elétrica;
Tampa do tanque de combustível. |
| Painel vermelho B. | |
| 6 | Compressor elétrico;
Interrupção da alimentação da bateria. |
| Painel marrom C | |
| 1 | – |
| 2 | Telefone;
Função de carregamento de dispositivos móveis – USB. |
| 3 | Apoio lombar;
Eletrônica do banco dianteiro direito; Massagem dos bancos. |
| 4 | Audi Side Assist |
| 5 | – |
| Número | Descrição |
|---|---|
| 6 | Monitoramento da pressão dos pneus |
| 7 | Abertura e partida do veículo (NFC) |
| 8 | Receptor de rádio para aquecedor estacionário;
Módulo inteligente (tanque de combustível). |
| 9 | – |
| 10 | Sintonizador de TV;
Porta CAN. |
| 11 | Módulo de bateria adicional |
| 12 | Homelink (abertura de porta de garagem) |
| 13 | Câmera de ré;
Câmeras periféricas. |
| 14 | Luzes traseiras direitas |
| 15 | – |
| 16 | Sistema de airbags |
| Painel vermelho E. | |
| 1 | – |
| 2 | – |
| 3 | AdBlue |
| 4 | – |
| 5 | Engate de reboque (luz direita) |
| 6 | – |
| 7 | Engate de reboque |
| 8 | Engate de reboque (luz esquerda) |
| 9 | Engate de reboque (tomada) |
| 10 | Diferencial esportivo |
| 11 | Limpeza de gases de escape, AdBlue |
Audi A4 e S4 B9/8W – schéma poistky
Rok výroby: 2022.
O fusível do isqueiro / tomada elétrica no Audi A4 e S4 é o fusível nº 6 (tabela de fusíveis preta C) na caixa de fusíveis no espaço para os pés do motorista / passageiro.
| Cor | Ampere [A] |
|---|---|
| Preto | 1 |
| Roxo | 3 |
| Castanho claro | 5 |
| Castanho | 7,5 |
| Vermelho | 10 |
| Azul | 15 |
| Amarelo | 20 |
| Branco ou transparente | 25 |
| Verde | 30 |
| Laranja | 40 |
Localização da caixa de fusíveis
Espaço para os pés do motorista (volante à direita)
Espaço para os pés do passageiro dianteiro (volante à direita)
Atribuição de fusíveis no compartimento de passageiros
| Número | Descrição |
|---|---|
| Número | Descrição |
| Painel castanho A | |
| 1 | Aquecimento do catalisador |
| 2 | Componentes do motor |
| 3 | Válvula de escape;
Injetores de combustível; Admissão de ar; Aquecimento do motor. |
| 4 | Bomba de vácuo;
Bomba de água quente; Sensor de NOx; Sensor de partículas; Sensor de biodiesel; Válvula de escape. |
| 5 | Sensor da luz de travagem |
| 6 | Válvulas do motor;
Ajuste da árvore de cames |
| 7 | Sensor de oxigénio aquecido;
Sensor de fluxo de massa; Bomba de água. |
| 8 | Bomba de água;
Bomba de alta pressão; Válvula reguladora de alta pressão; Válvula de temperatura; Fixação do motor. |
| 9 | Bomba de água quente;
Relé do motor. Gerador de acionamento de 48 V; Bomba de água de 48V. |
| 10 | Sensor de pressão do óleo;
Sensor de temperatura do óleo. |
| 11 | Sensor de posição do pedal da embraiagem;
Arranque do motor; Bomba de água; Gerador de acionamento de 48 V; Gerador de acionamento de 12 V. |
| 12 | Válvulas do motor;
Montagem do motor. |
| 13 | Refrigeração do motor |
| 14 | Injetores de combustível;
Módulo de controlo do motor. |
| 15 | Bobinas de ignição;
Sensor de oxigénio aquecido. |
| 16 | Bomba de combustível |
| Painel vermelho B. | |
| 1 | Sistema de alarme anti-roubo |
| 2 | Módulo de controlo do motor |
| 3 | Apoio lombar;
Eletrónica do banco dianteiro esquerdo; Massagem do banco. |
| 4 | Mecanismo de seleção da transmissão automática |
| 5 | Buzina |
| 6 | Travão de estacionamento eletromecânico |
| 7 | Módulo de controlo do gateway CAN |
| 8 | Módulo de controlo eletrónico sob o teto |
| 9 | Sistema de ligação de alarmes;
Módulo de comunicação. |
| 10 | Módulo de controlo do airbag |
| 11 | Controlo eletrónico de estabilidade (ESC);
ABS. |
| 12 | Conector de diagnóstico;
Sensor de luz e chuva. |
| 13 | Sistema de controlo de climatização, aquecimento e ventilação |
| 14 | Módulo de controlo da porta dianteira direita |
| 15 | Compressor do ar condicionado |
| 16 | Reservatório de pressão do sistema de travagem |
| Painel preto C | |
| 1 | Aquecimento dos bancos dianteiros |
| Número | Descrição |
|---|---|
| 2 | Limpa para-brisas dianteiro |
| 3 | Eletrónica do farol esquerdo |
| 4 | Teto de vidro panorâmico/teto de abrir/teto elevatório |
| 5 | Módulo de controlo da porta dianteira esquerda |
| 6 | Tomada de 12V |
| 7 | Módulo de controlo da porta traseira direita;
Atuador da janela traseira direita. |
| 8 | Módulo de controlo AWD (tração integral) |
| 9 | Eletrónica do farol direito |
| 10 | Limpa para-brisas dianteiro;
Limpa faróis. |
| 11 | Módulo de controlo da porta e janela traseira esquerda |
| 12 | Aquecimento estacionário |
| Painel preto D | |
| 1 | Eletrónica dos bancos dianteiros;
Ventilação dos bancos; Espelho; Sistema de controlo de climatização, aquecimento e ventilação traseira; Desembaciador do para-brisas; Diagnóstico CAN. |
| 2 | Gateway CAN;
Sistema de controlo de climatização, aquecimento e ventilação. |
| 3 | Gerador de som |
| 4 | Sensor de posição do pedal da embraiagem |
| 5 | Arranque do motor;
Desativação em modo de emergência. |
| 6 | Gateway CAN;
Sistema de informações de trânsito (TMC). |
| 7 | Tomada de carregamento USB |
| 8 | Homelink (abertura de portas de garagem) |
| 9 | Controlo de velocidade adaptativo;
Ajuste de distância. |
| 10 | – |
| 11 | Câmara de vídeo |
| 12 | Farol Matrix LED e farol LED direito |
| 13 | Farol Matrix LED e farol LED esquerdo |
| 14 | Válvula de refrigeração do óleo da transmissão |
| 15 | Alarme;
Kit mãos-livres. |
| Painel vermelho E. | |
| 1 | Bobinas de ignição |
| 2 | Compressor do ar condicionado |
| 3 | – |
| 4 | – |
| 5 | Farol esquerdo |
| 6 | Transmissão automática |
| 7 | Painel de instrumentos |
| 8 | Sistema de ar condicionado (ventilador de ar fresco) |
| 9 | Farol direito |
| 10 | Controlo dinâmico |
| 11 | Arranque do motor |
Painel de instrumentos do lado do condutor
Atribuição de fusíveis no painel de instrumentos do lado do condutor
| Número | Descrição |
|---|---|
| 1 | Abertura e arranque do veículo (NFC) |
| 2 | Audi Phonebox;
Alimentação para dispositivos móveis. |
| 3 | – |
| 4 | Display Head-up |
| 5 | Interface de música Audi;
Porta de carregamento USB. |
| 6 | Controlos do ar condicionado dianteiro |
| 7 | Bloqueio da coluna de direção |
| 8 | Display do sistema de infoentretenimento |
| 9 | Conjunto de indicadores |
| 10 | Unidade de infoentretenimento |
| 11 | Interruptor da luz |
| 12 | Eletrónica da coluna de direção |
| 13 | Sensor de partículas para o sistema de ar condicionado |
| 14 | Sistema de infoentretenimento |
| 15 | – |
| 16 | Aquecimento do volante;
Eletrónica da coluna de direção. |
Lado esquerdo da bagageira
Atribuição de fusíveis na bagageira
| Número | Descrição |
|---|---|
| Número | Descrição |
| Painel preto A | |
| 1 | – |
| 2 | Aquecedor do para-brisas |
| 3 | Aquecedor do para-brisas |
| 4 | – |
| 5 | Controlo da suspensão |
| 6 | Transmissão automática |
| 7 | Aquecedor do vidro traseiro |
| 8 | Aquecimento dos bancos traseiros |
| 9 | Luzes traseiras esquerdas |
| 10 | Módulo de airbags |
| 11 | Tampa elétrica da bagageira;
Tampa do depósito de combustível; Módulo do sistema de acesso confortável. |
| 12 | Tampa elétrica da bagageira; |
| Painel vermelho B. | |
| 6 | Compressor elétrico;
Interrupção da alimentação da bateria. |
| Painel castanho C | |
| 1 | Antena externa |
| 2 | Audi Phonebox |
| 3 | Apoio lombar;
Eletrónica do banco dianteiro direito; Massagem dos bancos. |
| 4 | Assistente lateral Audi |
| 5 | – |
| Número | Descrição |
|---|---|
| 6 | Monitorização da pressão dos pneus |
| 7 | Abertura e arranque do veículo (NFC) |
| 8 | Recetor de rádio do aquecimento estacionário;
Módulo inteligente (depósito de combustível). |
| 9 | – |
| 10 | Sintonizador de TV;
Gateway CAN. |
| 11 | Módulo de bateria adicional |
| 12 | Homelink (abertura de portas de garagem) |
| 13 | Câmara de marcha-atrás;
Câmaras periféricas. |
| 14 | Luzes traseiras direitas |
| 15 | – |
| 16 | Sistema de airbags;
Pré-tensor do cinto de segurança do passageiro. |
| Painel vermelho E. | |
| 1 | – |
| 2 | – |
| 3 | AdBlue |
| 4 | – |
| 5 | Engate de reboque (luz direita) |
| 6 | – |
| 7 | Engate de reboque |
| 8 | Engate de reboque (luz esquerda) |
| 9 | Engate de reboque (tomada) |
| 10 | Diferencial desportivo;
Tração integral. |
| 11 | Limpeza de gases de escape, AdBlue |
Sobre o Audi A4 e S4 B9/8W (2017-2022)
Os modelos Audi A4 e S4 B9/8W, produzidos entre 2017 e 2022, representam uma combinação de design elegante e tecnologia avançada. Estes veículos são conhecidos pelo seu desempenho e conforto, oferecendo várias opções de motor, incluindo variantes a gasolina e diesel. O Audi A4 é frequentemente equipado com motores de quatro cilindros turboalimentados, enquanto o S4 oferece um motor TFSI de seis cilindros mais potente. Ambos os modelos estão equipados com as mais recentes tecnologias de segurança e infoentretenimento, tornando-os uma escolha ideal para quem procura um veículo fiável e sofisticado.
Esquema da caixa de fusíveis do Audi A4 e S4 B9/8W
Esta página apresenta o esquema da caixa de fusíveis para os modelos Audi A4 e S4 B9/8W, essencial para a manutenção e reparação corretas do veículo. A caixa de fusíveis está geralmente localizada no compartimento do motor e no interior do veículo, muitas vezes sob o painel de instrumentos ou no painel lateral. Os diagramas mostram os números dos fusíveis, os seus valores em amperes e os componentes que protegem. É importante usar sempre fusíveis de substituição com o mesmo valor em amperes para evitar danos no sistema elétrico. A caixa de fusíveis é um elemento chave para garantir o bom funcionamento de todos os componentes elétricos do veículo.
