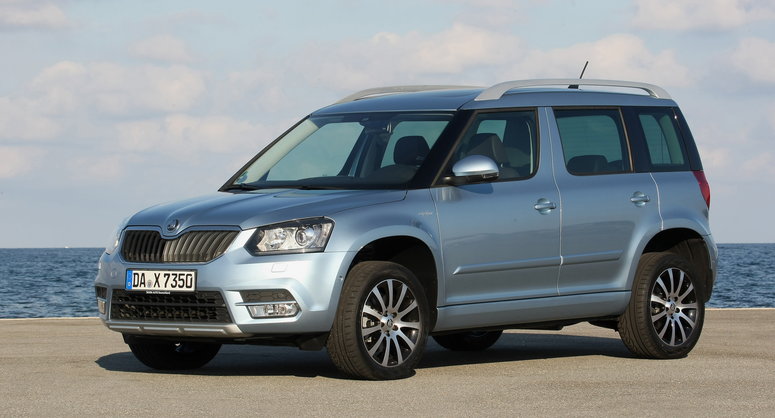

Skoda Yeti (2009-2017) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Skoda Yeti (2009-2017), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Skoda Yeti (2009) – diagrama da caixa de fusíveis
Ano de fabricação: 2009.
O fusível do isqueiro (tomada de força) no Skoda Yeti é o fusível nº 26 (tomada de força no porta-malas) e nº 30 (isqueiros dianteiro e traseiro) na caixa de fusíveis do painel de instrumentos.
Codificação de cores dos fusíveis
| Cor do fusível | Ampères [A] |
|---|---|
| castanho claro | 5 |
| castanho escuro | 7,5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco | 25 |
| verde | 30 |
| laranja | 40 |
| vermelho | 50 |

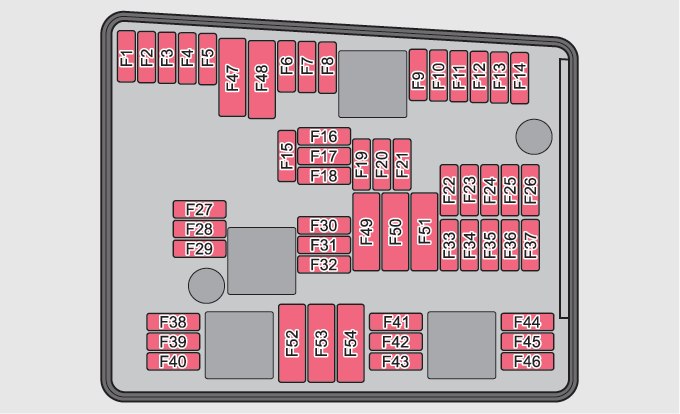

Caixa de fusíveis no compartimento do motor (versão 1)
| Número | Descrição | Ampere [A] |
| F1 | Módulo de controle central;
Farol principal direito; Luz traseira direita. |
30 |
| F2 | Válvulas para ABS | 20 |
| F3 | Não atribuído | – |
| F4 | Circuito de medição | 5 |
| F5 | Buzina | 15 |
| F6 | Não atribuído | – |
| F7 | Válvula para dosagem de combustível | 15 |
| F8 | Não atribuído | |
| F9 | Filtro de carvão ativado;
Válvula de recirculação de gases de escape. |
10 |
| F10 | Bomba para diagnóstico de vazamentos | 10 |
| F11 | Sonda lambda antes do catalisador;
Unidade de controle do motor. |
10 |
| F12 | Sonda lambda após o catalisador | 10 |
| F13 | Unidade de controle da transmissão automática | 15 |
| F14 | Não atribuído | – |
| F15 | Bomba de líquido de arrefecimento | 10 |
| F 16 | Não atribuído | |
| F17 | Conjunto de piscas;
Alavanca do limpador de para-brisa dianteiro e alavanca dos piscas. |
5 |
| F18 | Amplificador de áudio (sistema de áudio) | 30 |
| F19 | Rádio | 30 |
| F20 | Telefone | 5 |
| F21 | Não atribuído | – |
| F22 | Não atribuído | – |
| F23 | Unidade de controle do motor | 10 |
| F24 | Unidade de controle para barramento CAN | 5 |
| F25 | Não atribuído | – |
| F26 | Não atribuído | – |
| F27 | Não atribuído | – |
| F28 | Unidade de controle do motor | 15 |
| F29 | Partida para o funcionamento da bomba de líquido de arrefecimento | 5 |
| F30 | Unidade de controle para aquecimento auxiliar | 20 |
| F31 | Limpador de para-brisa dianteiro | 30 |
| F32 | Não atribuído | – |
| F33 | Não atribuído | – |
| F34 | Não atribuído | – |
| F35 | Não atribuído | – |
| F36 | Não atribuído | – |
| F37 | Não atribuído | – |
| F38 | Ventilador do radiador, válvulas | 10 |
| F39 | Interruptor do pedal da embreagem;
Interruptor do pedal do freio. |
5 |
| F40 | Bobinas de ignição | 20 |
| F41 | Não atribuído | – |
| F42 | Partida da bomba de combustível | 5 |
| F43 | Não atribuído | – |
| F44 | Não atribuído | – |
| F45 | Não atribuído | – |
| F46 | Não atribuído | – |
| F47 | Módulo de controle central;
Farol principal esquerdo; Luz traseira esquerda. |
30 |
| F48 | Bomba para ABS | 40 |
| F49 | Alimentação para o terminal 15 (ignição ligada) | 40 |
| F50 | Não atribuído | – |
| F51 | Não atribuído | – |
| F52 | Relé de alimentação – terminal X a) | 40 |
| F53 | Equipamento adicional | 50 |
| F54 | Não atribuído | – |
| a) Para evitar o descarregamento desnecessário da bateria durante a partida do motor, os elementos elétricos deste terminal são automaticamente desativados. | ||

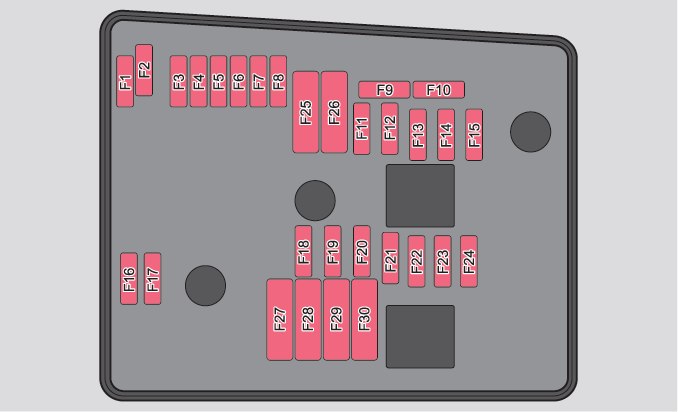

Caixa de fusíveis no compartimento do motor (versão 2)
Skoda Yeti – fusíveis – compartimento do motor (versão 2)
| Número | Descrição | Ampères [A] |
| F1 | Não atribuído | – |
| F2 | Unidade de controle da transmissão automática DQ 200 | 30 |
| F3 | Circuito de medição | 5 |
| F4 | Válvulas para ABS | 30/20 |
| F5 | Unidade de controle da transmissão automática | 15 |
| F6 | Conjunto de indicadores;
Alavanca do limpador de para-brisa dianteiro e alavanca dos piscas. |
5 |
| F7 | Terminal de alimentação 15, partida | 40 |
| F8 | Rádio | 15 |
| F9 | Telefone | 5 |
| F10 | Unidade de controle do motor, relé principal | 5/10 |
| F11 | Unidade de controle para aquecimento auxiliar | 20 |
| F12 | Unidade de controle para barramento CAN | 5 |
| F13 | Unidade de controle do motor | 15/30 |
| F14 | Ignição | 20 |
| F15 | Sonda lambda;
Sensor NOx; Relé da bomba de combustível. |
15 |
| Relé do sistema de velas de incandescência | 5 | |
| F 16 | Unidade de controle central;
Farol principal direito; Luz traseira direita |
30 |
| F17 | Buzina | 15 |
| F18 | Amplificador para processador de áudio digital | 30 |
| F19 | Limpador de para-brisa dianteiro | 30 |
| F20 | Bomba de água | 10 |
| F21 | Sonda lambda | 10/15 |
| F22 | Interruptor do pedal da embreagem;
Interruptor do pedal do freio. |
5 |
| F23 | Bomba de ar secundário | 5 |
| Medidor de massa de ar | 10 | |
| Bomba de combustível de alta pressão | 15 | |
| F24 | Filtro de carvão ativado;
Válvula de recirculação de gases de escape. |
10 |
| F25 | Bomba para ABS | 30/40 |
| F26 | Unidade de controle;
Farol principal esquerdo; Luz traseira esquerda. |
30 |
| F27 | Bomba de ar secundário | 40 |
| Sistema de velas de incandescência | 50 | |
| F28 | Não atribuído | – |
| F29 | Terminal de alimentação 30 | 50 |
| F30 | Terminal Xa) | 40 |
| a) Para evitar o descarregamento desnecessário da bateria durante a partida do motor, os elementos elétricos deste terminal são automaticamente desativados. | ||

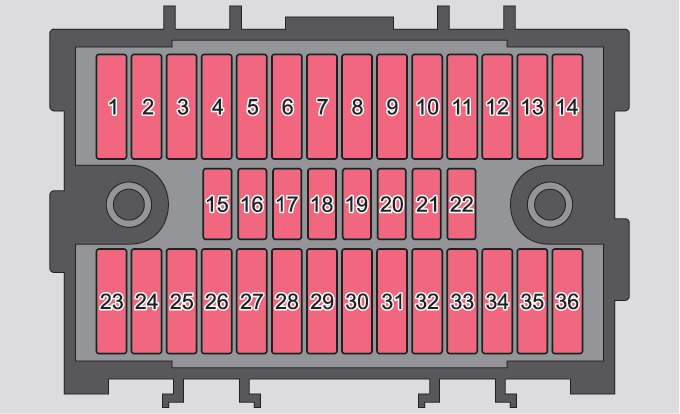

Caixa de fusíveis no painel de instrumentos
| Nº | Descrição | Ampères [A] |
| 1 | Aquecimento da ventilação da caixa de fusíveis (motor a diesel) | 10 |
| Unidade de controle da transmissão automática DQ200 | 10 | |
| 2 | Engate de reboque | 20 |
| 3 | Engate de reboque | 15 |
| 4 | Não atribuído | – |
| 5 | Ventilador de ar para aquecimento;
Ventilador do radiador; Sistema de ar condicionado; Climatronic. |
40 |
| 6 | Limpador de para-brisa traseiro | 15 |
| 7 | Não atribuído | – |
| 8 | Engate de reboque | 15 |
| 9 | Módulo de controle central – iluminação interna | 10 |
| 10 | Sensor de chuva, interruptor de luz, tomada de diagnóstico | 10 |
| 11 | Pisca-pisca esquerdo | 10 |
| 12 | Pisca-pisca direito | 10 |
| 13 | Rádio;
Trocador para navegação móvel. |
15 |
| 14 | Engate de reboque | 5 |
| 15 | Interruptor de luz | 5 |
| 16 | Bicos de lavagem aquecidos, regulador de aquecimento do assento | 5 |
| 17 | Unidade de controle para regulagem de luzes e rotação dos faróis | 5 |
| 18 | Conector de diagnóstico, unidade de controle do motor, sensor de freio | 10 |
| 19 | Unidade de controle ABS, ESP;
Interruptor de controle de pressão dos pneus; Unidade de controle de assistência de estacionamento; Interruptor do modo Offroad. |
5 |
| 20 | Interruptor e unidade de controle do airbag | 5 |
| 21 | WIV;
Luz de controle; Espelhos retrovisores aquecidos; Sensor de pressão; Preparação para telefone; Medidor de massa de ar. |
5 |
| 22 | Conjunto de indicadores;
Unidade de controle eletromecânica; Assistência de direção; Haldex. |
5 |
| 23 | Travamento central e tampa do capô | 15 |
| 24 | Vidro elétrico traseiro | 30 |
| 25 | Aquecimento do vidro traseiro | 25 |
| Aquecimento do vidro traseiro;
Aquecimento adicional (aquecimento e ventilação em repouso). |
30 | |
| 26 | Conector de alimentação no porta-malas | 20 |
| 27 | Teto solar elétrico deslizante e inclinável;
Cortina solar elétrica. |
30 |
| 28 | Relé da bomba de combustível;
Unidade de controle da bomba de combustível; Válvulas injetoras. |
15 |
| 29 | Para-brisa dianteiro | 30 |
| 30 | Isqueiro dianteiro e traseiro | 20 |
| 31 | Sistema de limpeza dos faróis | 20 |
| 32 | Aquecimento dos bancos dianteiros | 20 |
| 33 | Aquecimento;
Ar condicionado; Climatronic. |
7,5 |
| 34 | Alarme, buzina de reserva | 5 |
| 35 | Unidade de controle da transmissão automática DQ200 | 10 |
| 36 | Não atribuído | – |
Skoda Yeti (2010) – diagrama da caixa de fusíveis
Ano de fabricação: 2010.
O fusível do isqueiro (tomada de força) no Skoda Yeti é o fusível nº 26 (tomada de força no porta-malas) e nº 30 (isqueiros dianteiro e traseiro) na caixa de fusíveis do painel de instrumentos.
Codificação de cores dos fusíveis
| Cor do fusível | Ampères [A] |
|---|---|
| castanho claro | 5 |
| castanho escuro | 7,5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco | 25 |
| verde | 30 |
| laranja | 40 |
| vermelho | 50 |
Caixa de fusíveis no compartimento do motor (versão 1)
| Nº | Descrição | Ampères [A] |
| F1 | Unidade de controle; Farol principal direito; Farol traseiro direito. | 30 |
| F2 | Válvulas para ABS | 20 |
| F3 | Não atribuído | – |
| F4 | Circuito de medição | 5 |
| F5 | Buzina | 15 |
| F6 | Não atribuído | – |
| F7 | Válvula para dosagem de combustível | 15 |
| F8 | Não atribuído | |
| F9 | Filtro de carvão ativado; Válvula de recirculação de gases de escape. | 10 |
| F10 | Bomba de diagnóstico de vazamentos | 10 |
| F11 | Sonda lambda antes do catalisador; Unidade de controle do motor. | 10 |
| F12 | Sonda lambda após o catalisador | 10 |
| F13 | Unidade de controle da transmissão automática | 15 |
| F14 | Não atribuído | – |
| F15 | Bomba de líquido de arrefecimento | 10 |
| F 16 | Não atribuído | |
| F17 | Conjunto de piscas; Alavanca do limpador de para-brisa dianteiro e alavanca dos piscas. | 5 |
| F18 | Amplificador de áudio (sistema de áudio) | 30 |
| F19 | Rádio | 30 |
| F20 | Telefone | 5 |
| F21 | Não atribuído | – |
| F22 | Não atribuído | – |
| F23 | Unidade de controle do motor | 10 |
| F24 | Unidade de controle para barramento CAN | 5 |
| F25 | Não atribuído | – |
| F26 | Não atribuído | – |
| F27 | Não atribuído | – |
| F28 | Unidade de controle do motor | 15 |
| F29 | Partida para bombeamento de líquido de arrefecimento | 5 |
| F30 | Unidade de controle para aquecimento adicional | 20 |
| F31 | Limpador de para-brisa dianteiro | 30 |
| F32 | Não atribuído | – |
| F33 | Não atribuído | – |
| F34 | Não atribuído | – |
| F35 | Não atribuído | – |
| F36 | Não atribuído | – |
| F37 | Não atribuído | – |
| F38 | Ventilador do radiador, válvulas | 10 |
| F39 | Interruptor do pedal da embreagem; Interruptor do pedal do freio. | 5 |
| F40 | Bobinas de ignição | 20 |
| F41 | Não atribuído | – |
| F42 | Partida da bomba de combustível | 5 |
| F43 | Não atribuído | – |
| F44 | Não atribuído | – |
| F45 | Não atribuído | – |
| F46 | Não atribuído | – |
| F47 | Unidade de controle central; Farol principal esquerdo; Farol traseiro esquerdo. | 30 |
| F48 | Bomba para ABS | 40 |
| F49 | Alimentação para o terminal 15 (ignição ligada) | 40 |
| F50 | Não atribuído | – |
| F51 | Não atribuído | – |
| F52 | Relé de alimentação – terminal X a) | 40 |
| F53 | Acessórios | 50 |
| F54 | Não atribuído | – |
| a) Para evitar o descarregamento desnecessário da bateria durante a partida do motor, os elementos elétricos deste terminal são automaticamente desativados. | ||
Caixa de fusíveis no compartimento do motor (versão 2)
| Número | Descrição | Ampères [A] |
| F1 | Não atribuído | – |
| F2 | Unidade de controle da transmissão automática DQ 200 | 30 |
| F3 | Circuito de medição | 5 |
| F4 | Válvulas para ABS | 30/20 |
| F5 | Unidade de controle da transmissão automática | 15 |
| F6 | Conjunto de indicadores; Alavanca do limpador de para-brisa dianteiro e alavanca dos piscas. | 5 |
| F7 | Conector de alimentação 15, partida | 40 |
| F8 | Rádio | 15 |
| F9 | Telefone | 5 |
| F10 | Unidade de controle do motor, relé principal. | 5/10 |
| F11 | Unidade de controle para aquecimento auxiliar | 20 |
| F12 | Unidade de controle para barramento CAN | 5 |
| F13 | Unidade de controle do motor | 15/30 |
| F14 | Ignição | 20 |
| F15 | Sonda lambda; Sensor NOx; Relé da bomba de combustível. | 15 |
| Relé do sistema de velas de incandescência | 5 |
| F 16 | Unidade de controle; Farol principal direito; Farol traseiro direito. | 30 |
| F17 | Buzina | 15 |
| F18 | Amplificador para processador de áudio digital | 30 |
| F19 | Limpador de para-brisa dianteiro | 30 |
| F20 | Válvula de controle de pressão de combustível | 10 |
| F21 | Sonda lambda | 10/15 |
| F22 | Interruptor do pedal da embreagem; Interruptor do pedal do freio. | 5 |
| F23 | Bomba de líquido de arrefecimento | 5 |
| Válvula solenóide de controle de pressão de sobrealimentação; Válvula de comutação do radiador. | 10 | |
| F24 | Filtro de carvão ativado; Válvula de recirculação de gases de escape. | 10 |
| F25 | Unidade de controle ABS | 40 |
| F26 | Unidade de controle; Farol principal esquerdo; Farol traseiro esquerdo. | 30 |
| F27 | Sistema de velas de incandescência | 50 |
| F28 | Não atribuído | – |
| F29 | Alimentação da cabine | 50 |
| F30 | Terminal Xa) | 40 |
| a) Para evitar o descarregamento desnecessário da bateria durante a partida do motor, os elementos elétricos deste terminal são automaticamente desativados. | ||
Caixa de fusíveis no painel de instrumentos
| Nº | Descrição | Amp [A] |
| 1 | Aquecimento da ventilação da transmissão (motor a diesel). | 10 |
| Unidade de controle da transmissão automática DQ200 | 10 | |
| 2 | Engate de reboque | 20 |
| 3 | Engate de reboque | 15 |
| 4 | Não atribuído | – |
| 5 | Ventilador de ar para aquecimento; Ventilador do radiador; Sistema de ar condicionado; Climatronic. | 40 |
| 6 | Limpador de para-brisa traseiro | 15 |
| 7 | Não atribuído | – |
| 8 | Engate de reboque | 15 |
| 9 | Módulo de controle central – iluminação interna | 10 |
| 10 | Sensor de chuva; Interruptor de luz; Conector de diagnóstico. | 10 |
| 11 | Pisca-pisca esquerdo | 10 |
| 12 | Pisca-pisca direito | 10 |
| 13 | Rádio, trocador para navegação móvel | 15 |
| 14 | Engate de reboque | 5 |
| 15 | Interruptor de luz | 5 |
| 16 | Bicos de lavagem aquecidos; Regulador de aquecimento do assento. | 5 |
| 17 | Unidade de controle para ajuste de luzes e rotação dos faróis. | 5 |
| 18 | Tomada de diagnóstico; Unidade de controle do motor; Sensor de freio. | 10 |
| 19 | Unidade de controle ABS, ESP; Interruptor de controle de pressão dos pneus; Unidade de controle de assistência de estacionamento; Interruptor do modo Offroad. | 5 |
| 20 | Interruptor e unidade de controle do airbag | 5 |
| 21 | WIV; Luz de parada; Espelhos aquecidos; Sensor de pressão; Preparação para telefone; Medidor de massa de ar. | 5 |
| 22 | Conjunto de indicadores; Unidade de controle da direção assistida eletromecânica; Haldex. | 5 |
| 23 | Travamento central e tampa do motor | 15 |
| 24 | Vidro elétrico traseiro | 30 |
| 25 | Aquecimento do vidro traseiro | 25 |
| Aquecimento do vidro traseiro, Aquecimento adicional (aquecimento e ventilação em repouso). | 30 | |
| 26 | Tomada de alimentação no porta-malas | 20 |
| 27 | Teto solar elétrico deslizante; Cortina solar elétrica. | 30 |
| 28 | Relé da bomba de combustível; Unidade de controle da bomba de combustível; Válvulas injetoras. | 15 |
| 29 | Para-brisa dianteiro | 30 |
| 30 | Isqueiro dianteiro e traseiro | 20 |
| 31 | Sistema de limpeza dos faróis | 20 |
| 32 | Aquecimento dos bancos dianteiros | 20 |
| 33 | Aquecimento, ar condicionado; Climatronic. | 7,5 |
| 34 | Alarme, buzina de reserva | 5 |
| 35 | Unidade de controle da transmissão automática DQ200 | 10 |
| 36 | Não atribuído | – |
Skoda Yeti (2011) – diagrama de fusíveis
Ano de fabricação: 2011.
O fusível do isqueiro (tomada de força) no Skoda Yeti é o fusível #26 (tomada de força no porta-malas) e #30 (isqueiros dianteiro e traseiro) na caixa de fusíveis do painel de instrumentos.
Codificação de cores dos fusíveis
| Cor do fusível | Amperagem [A] |
|---|---|
| castanho claro | 5 |
| castanho escuro | 7,5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco | 25 |
| verde | 30 |
| laranja | 40 |
| vermelho | 50 |
Esquema de fusíveis no compartimento do motor
| Nº | Descrição | Amperagem [A] |
| F1 | Não atribuído | – |
| F2 | Controlador da transmissão automática DQ 200 | 30 |
| F3 | Circuito de medição | 5 |
| F4 | Unidade de controle ABS | 20 |
| F5 | Controlador da transmissão automática | 15 |
| F6 | Conjunto de indicadores; Alavanca do limpador de para-brisa e alavanca dos piscas. | 5 |
| F7 | Conexão de alimentação 15, partida | 40 |
| F8 | Rádio | 15 |
| F9 | Telefone | 5 |
| F10 | Unidade de controle do motor, relé principal | 5/10 |
| F11 | Unidade de controle para aquecimento adicional | 20 |
| F12 | Unidade de controle para barramento CAN | 5 |
| F13 | Unidade de controle do motor | 15/30 |
| F15 | Sonda lambda; Sensor NOx; Relé da bomba de combustível. | 15 |
| Relé do sistema de velas de ignição | 5 |
| F 16 | Unidade de controle; Farol principal direito; Farol traseiro direito. | 30 |
| F17 | Buzina | 15 |
| F18 | Amplificador para processador de áudio digital | 30 |
| F19 | Limpador de para-brisa dianteiro | 30 |
| F20 | Válvula de controle de pressão de combustível | 10 |
| F21 | Sonda lambda | 15/10/20 |
| F22 | Interruptor do pedal da embreagem; Interruptor do pedal do freio. | 5 |
| F23 | Bomba de líquido de arrefecimento | 5 |
| Válvula solenóide de controle de pressão de sobrealimentação; Válvula de comutação do radiador. | 10 | |
| Bomba de combustível de alta pressão | 15 | |
| F24 | Filtro de carvão ativado; Válvula de recirculação de gases de escape. | 10 |
| F25 | Unidade de controle ABS | 40 |
| F26 | Unidade de controle; Farol principal esquerdo; Farol traseiro esquerdo. | 30 |
| F27 | Sistema de velas de ignição | 50 |
| F28 | Aquecimento do para-brisa dianteiro | 50 |
| F29 | Alimentação interna | 50 |
| F30 | Terminal Xa) | 40 |
| a) Para evitar o descarregamento desnecessário da bateria durante a partida do motor, os elementos elétricos deste terminal são automaticamente desativados. | ||
Esquema de fusíveis no painel de instrumentos
painel de instrumentos
| Número | Amperagem | Amperagem [A] |
| 1 | Aquecimento da ventilação da transmissão (motor a diesel) | 10 |
| Controlador da transmissão automática DQ200 | 10 | |
| 2 | Engate de reboque | 20 |
| 3 | Engate de reboque | 15 |
| 4 | Conjunto de indicadores; Alavanca do limpador de para-brisa; Alavanca dos piscas. | 5 |
| 5 | Ventilador do aquecedor; Ventilador do radiador; Sistema de ar condicionado; Climatronic. | 40 |
| 6 | Limpador de para-brisa traseiro | 15 |
| 7 | Telefone | – |
| 8 | Engate de reboque | 15 |
| 9 | Módulo de controle central; Iluminação interna; Luz de neblina traseira. | 10 |
| 10 | Sensor de chuva; Interruptor de luz; Tomada de diagnóstico | 10 |
| 11 | Piscas esquerdos | 10 |
| 12 | Piscas direitos | 10 |
| 13 | Rádio, trocador para navegação móvel | 15 |
| 14 | Engate de reboque | 5 |
| 15 | Interruptor de luz | 5 |
| 16 | Bicos de lavagem aquecidos | 5 |
| 17 | Unidade de controle para regulagem de luzes e movimento dos faróis | 5 |
| 18 | Tomada de diagnóstico, controlador do motor, sensor de freio | 10 |
| 19 | Unidade de controle ABS, ESP; Interruptor de controle de pressão dos pneus; Unidade de controle de assistência de estacionamento; Interruptor do modo Offroad; Botão de partida / parada. | 5 |
| 20 | Interruptor e unidade de controle do airbag | 5 |
| 21 | WIV; Luz de parada; Espelhos aquecidos; Sensor de pressão; Preparação para telefone; Medidor de massa de ar. | 5 |
| 22 | Conjunto de indicadores; Unidade de controle da direção assistida elétrica; Haldex. | 5 |
| 23 | Travamento central e tampa do capô | 15 |
| 24 | Vidro elétrico traseiro | 30 |
| 25 | Aquecimento do vidro traseiro | 25 |
| Aquecimento do vidro traseiro; Aquecimento adicional (aquecimento e ventilação em repouso). | 30 | |
| 26 | Tomada de alimentação no porta-malas | 20 |
| 27 | Teto solar elétrico deslizante e inclinável; Cortina solar elétrica. | 30 |
| 28 | Relé da bomba de combustível; Controlador da bomba de combustível; Injetores. | 15 |
| 29 | Para-brisa dianteiro | 30 |
| 30 | Isqueiro dianteiro e traseiro | 20 |
| 31 | Sistema de limpeza dos faróis | 20 |
| 32 | Aquecimento do banco dianteiro; Regulador de aquecimento do banco. | 20 |
| 33 | Aquecimento; Ar condicionado; Climatronic | 7,5 |
| 34 | Alarme, buzina de reserva | 5 |
| 35 | Controlador da transmissão automática DQ200 | 10 |
| 36 | Não atribuído | – |
Skoda Yeti (2012) – diagrama da caixa de fusíveis
Ano de fabricação: 2012.
O fusível do isqueiro (tomada de força) no Skoda Yeti é o fusível nº 26 (tomada de força no porta-malas) e nº 30 (isqueiros dianteiro e traseiro) na caixa de fusíveis do painel de instrumentos.
Codificação de cores dos fusíveis
| Cor do fusível | Ampere [A] |
|---|---|
| castanho claro | 5 |
| castanho escuro | 7,5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco | 25 |
| verde | 30 |
| laranja | 40 |
| vermelho | 50 |
Caixa de fusíveis no compartimento do motor
| Número | Descrição |
| F1 | Não atribuído |
| F2 | Controlador da transmissão automática DQ 200 |
| F3 | Circuito de medição |
| F4 | Unidade de controle ABS |
| F5 | Controlador da transmissão automática |
| F6 | Conjunto de indicadores; Alavanca do limpador de para-brisa e alavanca dos piscas |
| F7 | Conexão de alimentação 15, partida |
| F8 | Rádio |
| F9 | Telefone |
| F10 | Unidade de controle do motor, relé principal |
| F11 | Unidade de controle para aquecimento adicional |
| F12 | Unidade de controle para barramento CAN |
| F13 | Unidade de controle do motor |
| F14 | Ignição |
| F15 | Sonda lambda; Sensor NOx; Relé da bomba de combustível. |
| Relé do sistema de velas de incandescência |
| F 16 | Unidade de controle; Farol principal direito; Farol traseiro direito. |
| F17 | Buzina |
| F18 | Amplificador para processador de áudio digital |
| F19 | Limpador de para-brisa dianteiro |
| F20 | Válvula de controle de pressão de combustível |
| F21 | Sonda lambda |
| F22 | Interruptor do pedal da embreagem; Interruptor do pedal do freio. |
| F23 | Bomba de líquido de arrefecimento |
| Válvula solenóide de controle de pressão de sobrealimentação; Válvula de comutação do radiador. | |
| Bomba de combustível de alta pressão | |
| F24 | Filtro de carvão ativado; Válvula de recirculação de gases de escape. |
| F25 | Unidade de controle ABS |
| F26 | Unidade de controle; Farol principal esquerdo; Farol traseiro esquerdo. |
| F27 | Sistema de velas de incandescência |
| F28 | Aquecimento do para-brisa dianteiro |
| F29 | Alimentação interna |
| F30 | Terminal Xa) |
| a) Para evitar o descarregamento desnecessário da bateria durante a partida do motor, os elementos elétricos deste terminal são automaticamente desativados. | |
Caixa de fusíveis no painel de instrumentos
| Nº | Descrição |
| 1 | Aquecimento da ventilação da transmissão (motor a diesel) |
| Controlador da transmissão automática DQ200 | |
| 2 | Engate de reboque |
| 3 | Engate de reboque |
| 4 | Conjunto de indicadores; Alavanca do limpador de para-brisa; Alavanca dos piscas. |
| 5 | Ventilador de ar para aquecimento; Ventilador do radiador; Sistema de ar condicionado; Climatronic. |
| 6 | Limpador de para-brisa traseiro |
| 7 | Telefone |
| 8 | Engate de reboque |
| 9 | Módulo de controle central; Iluminação interna; Luz de neblina traseira. |
| 10 | Sensor de chuva; Interruptor de luz; Conector de diagnóstico. |
| 11 | Luzes de mudança de direção à esquerda |
| 12 | Luzes de mudança de direção à direita |
| 13 | Rádio, trocador para navegação móvel |
| 14 | Engate de reboque |
| 15 | Interruptor de luz |
| 16 | Bicos de lavagem aquecidos para o para-brisa |
| 17 | Unidade de controle para ajuste de luzes e rotação dos faróis |
| 18 | Tomada de diagnóstico; Controlador do motor; Sensor de freio. |
| 19 | Unidade de controle ABS, ESP; Interruptor de controle de pressão dos pneus; Unidade de controle de assistência de estacionamento; Interruptor do modo Offroad; Botão de partida / parada. |
| 20 | Interruptor e unidade de controle do airbag |
| 21 | WIV; Luz de posição; Espelhos aquecidos; Sensor de pressão; Preparação para telefone; Medidor de massa de ar. |
| 22 | Conjunto de indicadores; Unidade de controle da direção assistida elétrica; Haldex. |
| 23 | Travamento central e tampa do capô |
| 24 | Vidro elétrico traseiro |
| 25 | Aquecimento do vidro traseiro |
| Aquecimento do vidro traseiro; Aquecimento adicional (aquecimento e ventilação em repouso). | |
| 26 | Tomada de alimentação no porta-malas |
| 27 | Teto solar elétrico deslizante e inclinável; Cortina solar elétrica |
| 28 | Relé da bomba de combustível; Controlador da bomba de combustível; Injetores. |
| 29 | Para-brisa dianteiro |
| 30 | Isqueiro dianteiro e traseiro |
| 31 | Sistema de limpeza dos faróis |
| 32 | Aquecimento do banco dianteiro; Regulador de aquecimento do banco. |
| 33 | Aquecimento; Ar condicionado; Climatronic. |
| 34 | Alarme; Buzina de reserva. |
| 35 | Controlador da transmissão automática DQ200 |
| 36 | Reprodutor de DVD |
Skoda Yeti (2013) – diagrama de fusíveis
Ano de fabricação: 2013.
O fusível do isqueiro (tomada de força) no Skoda Yeti (2017) é o fusível #26 (tomada de força no porta-malas) e #30 (isqueiros dianteiro e traseiro) na caixa de fusíveis do painel de instrumentos.
Codificação de cores dos fusíveis
| Cor do fusível | Ampere [A] |
|---|---|
| castanho claro | 5 |
| castanho escuro | 7,5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco | 25 |
| verde | 30 |
| laranja | 40 |
| vermelho | 50 |
Quadro de fusíveis no painel de instrumentos
| Número | Descrição |
| 1 | Aquecimento da ventilação da transmissão (motor a diesel), Unidade de controle da transmissão automática DQ200 |
| 2 | Engate de reboque |
| 3 | Engate de reboque |
| 4 | Conjunto de indicadores; Alavanca do limpador de para-brisa dianteiro; Alavanca dos piscas; Câmera. |
| 5 | Ventilador do aquecedor; Ventilador do radiador; Sistema de ar condicionado; Climatronic. |
| 6 | Limpador de para-brisa traseiro |
| 7 | Telefone |
| 8 | Engate de reboque |
| 9 | Unidade de controle de tensão do veículo – iluminação interna, luz de neblina traseira |
| 10 | Sensor de chuva, interruptor de luz, conector de diagnóstico |
| 11 | Luzes de mudança de direção do lado esquerdo |
| 12 | Luzes de mudança de direção do lado direito |
| 13 | Rádio, trocador para navegação móvel |
| 14 | Engate de reboque |
| 15 | Interruptor de luz |
| 16 | Haldex |
| 17 | Unidade de controle para ajuste de luzes e rotação dos faróis |
| 18 | Tomada de diagnóstico; Unidade de controle do motor; Sensor de freio. |
| 19 | Unidade de controle ABS, ESP; Interruptor de controle de pressão dos pneus; Unidade de controle de assistência de estacionamento; Interruptor do modo OFF ROAD; Botão START STOP. |
| 20 | Interruptor e unidade de controle do airbag |
| 21 | WIV; Luz de posição; Espelhos elétricos; Sensor de pressão; Preparação para telefone; Medidor de massa de ar. |
| 22 | Conjunto de indicadores; Unidade de controle da direção assistida eletromecânica. |
| 23 | Travamento central e tampa do capô |
| 24 | Vidro elétrico traseiro |
| 25 | Aquecimento do vidro traseiro; Aquecimento e ventilação estacionários. |
| 26 | Tomada de alimentação no porta-malas |
| 27 | Teto solar elétrico deslizante e inclinável; Cortina solar elétrica. |
| 28 | Bomba de combustível; Injetores. |
| 29 | Para-brisa dianteiro |
| 30 | Isqueiro dianteiro e traseiro |
| 31 | Sistema de limpeza dos faróis |
| 32 | Aquecimento do banco dianteiro; Regulador de aquecimento do banco. |
| 33 | Aquecimento; Ar condicionado; Climatronic; Controle remoto para aquecimento estacionário. |
| 34 | Alarme; Buzina de reserva. |
| 35 | Unidade de controle da transmissão automática DQ200 |
| 36 | CD/DVD |
Esquema de fusíveis no compartimento do motor
| Nº | Descrição |
| F1 | Não atribuído |
| F2 | Unidade de controle da transmissão automática |
| F3 | Circuito de medição |
| F4 | Unidade de controle ABS |
| F5 | Unidade de controle da transmissão automática |
| F6 | Conjunto de indicadores; Alavanca do limpador de para-brisa dianteiro; Alavanca dos piscas. |
| F7 | Bloco de alimentação 15; Partida. |
| F8 | Rádio |
| F9 | Telefone |
| F10 | Unidade de controle do motor |
| F11 | Unidade de controle adicional para aquecimento e ventilação |
| F12 | Unidade de controle do barramento de dados |
| F13 | Unidade de controle do motor |
| F14 | Ignição |
| F15 | Sonda lambda; Relé da bomba de combustível; Sistema de velas de incandescência. |
| F 16 | Unidade de controle de tensão do veículo, farol direito, luz traseira direita. |
| F17 | Buzina |
| F18 | Amplificador para processador de áudio digital |
| F19 | Limpadores de para-brisa |
| F20 | Válvula de controle de pressão de combustível |
| F21 | Sonda lambda |
| F22 | Interruptor do pedal da embreagem; Interruptor do pedal do freio. |
| F23 | Bomba de líquido de arrefecimento; Válvula solenóide de regulagem de pressão de sobrealimentação; Válvula de comutação do radiador; Bomba de combustível de alta pressão. |
| F24 | Filtro de carvão ativado; Válvula de recirculação de gases de escape; Ventilador do radiador. |
| F25 | Unidade de controle ABS |
| F26 | Unidade de controle de tensão do veículo, farol esquerdo, luz traseira esquerda |
| F27 | Sistema de velas de incandescência |
| F28 | Aquecimento do para-brisa |
| F29 | Alimentação da cabine |
| F30 | Terminal X a) |
| a) Para evitar o descarregamento desnecessário da bateria durante a partida do motor, os elementos elétricos deste terminal são automaticamente desativados. | |
Skoda Yeti (2014) – diagrama de fusíveis
Ano de fabricação: 2014.
O fusível do isqueiro (tomada de força) no Skoda Yeti é o fusível nº 26 (tomada de força no porta-malas) e nº 30 (isqueiros dianteiro e traseiro) na caixa de fusíveis do painel de instrumentos.
Codificação de cores dos fusíveis
| Cor do fusível | Ampere [A] |
|---|---|
| castanho claro | 5 |
| castanho escuro | 7,5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco | 25 |
| verde | 30 |
| laranja | 40 |
| vermelho | 50 |
Esquema de fusíveis no painel de instrumentos
Skoda Yeti – fusíveis – painel de instrumentos
| Número | Descrição |
| 1 | Aquecimento da ventilação da transmissão (motor a diesel); Unidade de controle da transmissão automática DSG. |
| 2 | Engate de reboque |
| 3 | Engate de reboque |
| 4 | Conjunto de piscas; Alavanca do limpador de para-brisa dianteiro; Alavanca dos piscas; Câmera. |
| 5 | Ventilador do aquecedor; Ventilador do radiador; Sistema de ar condicionado; Climatronic. |
| 6 | Limpador de para-brisa traseiro |
| 7 | Telefone |
| 8 | Engate de reboque |
| 9 | Unidade de controle de tensão do veículo – iluminação interna, luz de neblina traseira |
| 10 | Sensor de chuva, interruptor de luz, conector de diagnóstico, luz removível |
| 11 | Faróis de mudança de direção à esquerda |
| 12 | Faróis de mudança de direção à direita |
| 13 | Rádio; DVD. |
| 14 | Módulo de controle central, unidade de controle do motor |
| 15 | Interruptor de luz |
| 16 | Haldex |
| 17 | Unidade de controle KESSY; Trava da direção. |
| 18 | Conector de diagnóstico Unidade de controle do motor Sensor de freio Haldex. |
| 19 | Unidade de controle ABS, ESP; Interruptor de controle de pressão dos pneus; Unidade de controle de assistência de estacionamento; Interruptor do modo OFF ROAD; Botão START STOP. |
| 20 | Interruptor e unidade de controle do airbag |
| 21 | WIV; Luz traseira; Espelho com escurecimento; Sensor de pressão; Preparação para telefone; Sensor de fluxo de ar; Unidade de controle para ajuste do ângulo e inclinação dos faróis. |
| 22 | Unidade de controle do conjunto de piscas para direção assistida eletromecânica; Unidade de controle do barramento de dados. |
| 23 | Travamento central e tampa do capô |
| 24 | Vidro elétrico traseiro |
| 25 | Aquecimento do vidro traseiro; Aquecimento e ventilação estacionários. |
| 26 | Fonte de alimentação no porta-malas |
| 27 | Teto solar elétrico deslizante e inclinável; Cortina solar elétrica. |
| 28 | Bomba de combustível, injetores |
| 29 | Para-brisa dianteiro |
| 30 | Isqueiro dianteiro e traseiro |
| 31 | Sistema de limpeza dos faróis |
| 32 | Aquecimento do banco dianteiro; Regulador de aquecimento do banco, |
| 33 | Aquecimento; Ar condicionado; Climatronic; Controle remoto para aquecimento estacionário. |
| 34 | Alarme; Buzina de reserva. |
| 35 | Unidade de controle da transmissão automática DSG |
| 36 | Engate de reboque |
Esquema de fusíveis no compartimento do motor
| Número | Descrição |
| F1 | Não atribuído |
| F2 | Unidade de controle da transmissão automática |
| F3 | Circuito de medição |
| F4 | Unidade de controle ABS |
| F5 | Unidade de controle da transmissão automática |
| F6 | Não atribuído |
| F7 | Terminal de alimentação 15, motor de partida |
| F8 | Rádio |
| F9 | Não atribuído |
| F10 | Unidade de controle do motor |
| F11 | Unidade de controle de aquecimento e ventilação adicional |
| F12 | Unidade de controle do barramento de dados |
| F13 | Unidade de controle do motor |
| F14 | Ignição |
| F15 | Sonda lambda; Relé da bomba de combustível; Sistema de velas de ignição. |
| F 16 | Unidade de controle de tensão do veículo; Farol direito; Luz traseira direita. |
| F17 | Buzina |
| F18 | Amplificador para processador de áudio digital |
| F19 | Limpadores de para-brisa |
| F20 | Válvula de controle de pressão de combustível; Bomba de alta pressão. |
| F21 | Sonda lambda |
| F22 | Interruptor do pedal da embreagem, interruptor do pedal do freio |
| F23 | Bomba de líquido de arrefecimento; Válvula solenóide de regulagem de pressão de sobrealimentação; Válvula de comutação do radiador; Bomba de alta pressão de combustível. |
| F24 | Filtro de carvão ativado; Válvula de recirculação de gases de escape; Ventilador do radiador. |
| F25 | Unidade de controle ABS |
| F26 | Unidade de controle de tensão do veículo; Farol esquerdo; Luz traseira esquerda. |
| F27 | Sistema de velas de ignição |
| F28 | Aquecimento do para-brisa |
| F29 | Alimentação da cabine |
| F30 | Terminal Xa) |
| a) Para evitar o descarregamento desnecessário da bateria durante a partida do motor, os elementos elétricos deste terminal são automaticamente desativados. | |
Skoda Yeti (2015) – diagrama de fusíveis
Ano de fabricação: 2015.
O fusível do isqueiro (tomada de força) no Skoda Yeti (2017) é o fusível #26 (tomada de força no porta-malas) e #30 (isqueiros dianteiro e traseiro) no esquema de fusíveis do painel de instrumentos.
Código de cores dos fusíveis
| Cor do fusível | Ampere [A] |
|---|---|
| castanho claro | 5 |
| castanho escuro | 7,5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco | 25 |
| verde | 30 |
| laranja | 40 |
| vermelho | 50 |
Quadro de fusíveis no painel de instrumentos
| Nº | Descrição |
| 1 | Aquecimento da ventilação da transmissão (motor a diesel); Controlador da transmissão automática DSG. |
| 2 | Engate de reboque – luz esquerda |
| 3 | Engate de reboque – luz direita |
| 4 | Conjunto de piscas; Alavanca do limpador de para-brisa dianteiro; Alavanca dos piscas; Câmera. |
| 5 | Ventilador do aquecedor; Ventilador do radiador; Sistema de ar condicionado; Climatronic. |
| 6 | Limpador de para-brisa traseiro |
| 7 | Telefone |
| 8 | Engate de reboque – contato na tomada |
| 9 | Unidade de controle de tensão do veículo – iluminação interna, luz de neblina traseira. |
| 10 | Sensor de chuva; Interruptor de luz; Conector de diagnóstico; Luz removível. |
| 11 | Luzes de mudança de direção à esquerda |
| 12 | Luzes de mudança de direção à direita |
| 13 | Rádio, DVD |
| 14 | Módulo de controle central; Unidade de controle do motor. |
| 15 | Interruptor de luz |
| 16 | Haldex |
| 17 | Controlador KESSY; Trava do volante. |
| 18 | Tomada de diagnóstico; Controlador do motor; Sensor de freio; Haldex. |
| 19 | Unidade de controle ABS, ESP; Interruptor de controle de pressão dos pneus; Unidade de controle de assistência de estacionamento; Interruptor do modo OFF ROAD; Botão START STOP. |
| 20 | Interruptor e unidade de controle do airbag |
| 21 | WIV; Luz traseira; Espelho escurecido; Sensor de pressão; Preparação para telefone; Sensor de fluxo de ar; Unidade de controle para ajuste do fluxo e inclinação dos faróis. |
| 22 | Controlador do conjunto de piscas para direção assistida eletromecânica; Unidade de controle do barramento de dados. |
| 23 | Travamento central e tampa do capô |
| 24 | Vidro elétrico traseiro |
| 25 | Aquecimento do vidro traseiro; Aquecimento e ventilação estacionários. |
| 26 | Tomada de alimentação no porta-malas |
| 27 | Teto panorâmico – teto solar deslizante, cortina elétrica. |
| 28 | Bomba de combustível, injetores |
| 29 | Para-brisa dianteiro |
| 30 | Isqueiro dianteiro e traseiro |
| 31 | Sistema de limpeza dos faróis |
| 32 | Aquecimento do banco dianteiro; Regulador de aquecimento do banco. |
| 33 | Aquecimento; Ar condicionado; Climatronic; Controle remoto para aquecimento estacionário. |
| 34 | Alarme; Buzina de reserva. |
| 35 | Unidade de controle da transmissão automática DSG. |
| 36 | Unidade de controle para detecção de reboque |
Esquema de fusíveis no compartimento do motor
| Nº | Descrição |
| F1 | Não atribuído |
| F2 | Controlador da transmissão automática |
| F3 | Módulo de dados da bateria |
| F4 | Unidade de controlo ABS |
| F5 | Controlador da transmissão automática |
| F6 | Não atribuído |
| F7 | Terminal de alimentação 15, motor de arranque |
| F8 | Rádio, conjunto de indicadores, telefone |
| F9 | Não atribuído |
| F10 | Unidade de controlo do motor |
| F11 | Unidade de controlo adicional para aquecimento e ventilação. |
| F12 | Unidade de controlo do barramento de dados |
| F13 | Unidade de controlo do motor |
| F14 | Ignição |
| F15 | Sonda lambda; Bomba de combustível; Sistema de velas de ignição. |
| F 16 | Unidade de controlo de tensão do veículo; Farol direito; Luz traseira direita. |
| F17 | Buzina |
| F18 | Amplificador para processador de áudio digital |
| F19 | Limpador de para-brisas |
| F20 | Válvula de controlo de pressão de combustível; Bomba de alta pressão. |
| F21 | Sonda lambda |
| F22 | Interruptor do pedal da embraiagem; Interruptor do pedal do travão. |
| F23 | Bomba de líquido de refrigeração; Válvula solenoide de controlo de pressão de sobrealimentação; Válvula de comutação do radiador; Bomba de combustível de alta pressão. |
| F24 | Filtro de carvão ativado; Válvula de recirculação de gases de escape; Ventilador do radiador. |
| F25 | Unidade de controlo ABS |
| F26 | Unidade de controlo de tensão do veículo, farol esquerdo, luz traseira esquerda. |
| F27 | Sistema de velas de ignição |
| F28 | Aquecimento do para-brisas |
| F29 | Alimentação para suporte de fusíveis internos |
| F30 | Terminal Xa) |
| a) Para evitar a descarga desnecessária da bateria durante o arranque do motor, os elementos elétricos deste terminal são automaticamente desativados. | |
Skoda Yeti (2016) – esquema da caixa de fusíveis
Ano de fabrico: 2016.
O fusível do isqueiro (tomada de corrente) no Skoda Yeti (2017) é o fusível nº 26 (tomada de corrente na bagageira) e nº 30 (isqueiros dianteiro e traseiro) na caixa de fusíveis do painel de instrumentos.
Codificação de cores dos fusíveis
| Cor do fusível | Amperes [A] |
|---|---|
| castanho claro | 5 |
| castanho escuro | 7,5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco | 25 |
| verde | 30 |
| laranja | 40 |
| vermelho | 50 |
Caixa de fusíveis no painel de instrumentos
| Número | Descrição |
| 1 | Aquecimento da ventilação da transmissão (motor diesel); Unidade de controlo da transmissão automática DSG. |
| 2 | Engate de reboque – luz esquerda |
| 3 | Engate de reboque – luz direita |
| 4 | Conjunto de indicadores; Alavanca do limpa para-brisas; Alavanca dos piscas; Câmara. |
| 5 | Ventilador do aquecedor; Ventilador do radiador; Sistema de ar condicionado; Climatronic. |
| 6 | Limpa para-brisas traseiro |
| 7 | Telefone |
| 8 | Engate de reboque – contacto na tomada |
| 9 | Iluminação interior; Farol de nevoeiro traseiro. |
| 10 | Sensor de chuva; Interruptor de luz; Tomada de diagnóstico. |
| 11 | Luzes de mudança de direção do lado esquerdo |
| 12 | Luzes de mudança de direção do lado direito |
| 13 | Rádio, DVD |
| 14 | Unidade de controlo central; Unidade de controlo do motor. |
| 15 | Interruptor de luz |
| 16 | Haldex |
| 17 | KESSY; Bloqueio da direção. |
| 18 | Tomada de diagnóstico; Unidade de controlo do motor; Sensor de travão; Haldex. |
| 19 | ABS; ESP; Interruptor de controlo da pressão dos pneus; Assistência ao estacionamento; Interruptor do modo OFF ROAD; Botão START STOP. |
| 20 | Interruptor do airbag |
| 21 | WIV; Luz traseira; Espelho com escurecimento; Sensor de pressão; Preparação para telefone; Sensor de fluxo de ar; Unidade de controlo para regulação do fluxo e inclinação dos faróis. |
| 22 | Conjunto de indicadores; Direção assistida eletromecânica; Barramento de dados. |
| 23 | Fecho centralizado e tampa do capô |
| 24 | Vidro traseiro elétrico |
| 25 | Aquecimento do vidro traseiro; Aquecimento e ventilação estacionários. |
| 26 | Tomada de corrente na bagageira |
| 27 | Teto panorâmico – teto de abrir e inclinar, estore elétrico. |
| 28 | Bomba de combustível; Injetores; Aquecimento AdBlue®. |
| 29 | Para-brisas |
| 30 | Isqueiro dianteiro e traseiro |
| 31 | Sistema de limpeza dos faróis |
| 32 | Aquecimento do banco dianteiro; Regulador do aquecimento do banco. |
| 33 | Aquecimento; Ar condicionado; Climatronic; Controlo remoto para aquecimento estacionário. |
| 34 | Alarme, buzina de reserva |
| 35 | Transmissão automática DSG |
| 36 | Engate de reboque |
Caixa de fusíveis no compartimento do motor
| Número | Descrição |
| F1 | Não atribuído |
| F2 | Transmissão automática |
| F3 | Módulo de dados da bateria |
| F4 | ABS |
| F5 | Transmissão automática |
| F6 | Não atribuído |
| F7 | Terminal de alimentação 15, arranque |
| F8 | Rádio, conjunto de indicadores, telefone |
| F9 | Não atribuído |
| F10 | Unidade de controlo do motor |
| F11 | Aquecimento e ventilação adicionais |
| F12 | Barramento de dados |
| F13 | Unidade de controlo do motor |
| F14 | Ignição |
| F15 | Sonda lambda; Bomba de combustível; Sistema de velas de pré-aquecimento. |
| F 16 | Unidade de controlo de tensão do veículo; Farol direito; Luz traseira direita. |
| F17 | Buzina |
| F18 | Amplificador para processador de áudio digital |
| F19 | Limpador de para-brisas |
| F20 | Válvula de controlo de pressão de combustível; Bomba de alta pressão. |
| F21 | Sonda lambda |
| F22 | Interruptor do pedal da embraiagem; Interruptor do pedal do travão. |
| F23 | Bomba de líquido de refrigeração; Válvula solenoide de controlo de pressão de sobrealimentação; Válvula de comutação do radiador; Bomba de combustível de alta pressão. |
| F24 | Filtro de carvão ativado; Válvula de recirculação de gases de escape; Ventilador do radiador. |
| F25 | ABS |
| F26 | Unidade de controlo de tensão do veículo; Farol esquerdo; Luz traseira esquerda. |
| F27 | Sistema de velas de incandescência |
| F28 | Aquecimento do para-brisas |
| F29 | Alimentação para suporte de fusíveis internos |
| F30 | Terminal Xa) |
| a) Para evitar a descarga desnecessária da bateria durante o arranque do motor, os elementos elétricos deste terminal são automaticamente desativados. | |
Skoda Yeti (2017) – esquema de fusíveis
Ano de fabrico: 2017.
O fusível do isqueiro (tomada de corrente) no Skoda Yeti é o fusível #26 (tomada de corrente na bagageira) e #30 (isqueiros dianteiro e traseiro) na caixa de fusíveis do painel de instrumentos.
Codificação de cores dos fusíveis
| Cor do fusível | Amperes [A] |
|---|---|
| castanho claro | 5 |
| castanho escuro | 7,5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco | 25 |
| verde | 30 |
| laranja | 40 |
| vermelho | 50 |
Quadro de fusíveis no painel de instrumentos
| Nº | Descrição |
| 1 | Aquecimento da válvula de descarga da transmissão (motor diesel); Transmissão automática. |
| 2 | Engate de reboque – luz esquerda |
| 3 | Engate de reboque – luz direita |
| 4 | Conjunto de indicadores; Alavanca do limpa para-brisas; Alavanca dos piscas; Câmara. |
| 5 | Ventilador do aquecedor; Ventilador do radiador; Sistema de ar condicionado; Climatronic. |
| 6 | Limpa para-brisas traseiro |
| 7 | Conexão de aviso |
| 8 | Engate de reboque – contacto na tomada |
| 9 | Iluminação interior; Farol de nevoeiro traseiro. |
| 10 | Sensor de chuva; Interruptor de luz; Tomada de diagnóstico. |
| 11 | Luzes de mudança de direção à esquerda |
| 12 | Luzes de mudança de direção à direita |
| 13 | Rádio |
| 14 | Sistema de controlo central; Sistema de controlo do motor. |
| 15 | Interruptor de luz |
| 16 | Tração nas quatro rodas |
| 17 | KESSY; Bloqueio da direção |
| 18 | Tomada de diagnóstico; Sistema de controlo do motor; Sensor de travão; Tração nas quatro rodas; START-STOP. |
| 19 | ABS; ESP; Interruptor de controlo da pressão dos pneus; Assistência ao estacionamento; Interruptor do modo OFF ROAD; Botão START STOP. |
| 20 | Airbag |
| 21 | Intervalo de manutenção variável – WIV; Luzes de marcha-atrás; Espelhos com escurecimento automático; Sensor de pressão; Preparação para telefone; Medidor de fluxo de ar; Ajuste dos faróis e faróis direcionais. |
| 22 | Conjunto de indicadores; Direção assistida eletromecânica; Barramento de dados. |
| 23 | Fecho centralizado, tampa da bagageira |
| 24 | Vidros elétricos – traseiros |
| 25 | Aquecimento do vidro traseiro; Aquecimento e ventilação estacionários. |
| 26 | Tomada de corrente na bagageira |
| 27 | Teto panorâmico com abertura e deslizamento; Controlo eletrónico das persianas. |
| 28 | Bomba de combustível; Injetores; Aquecimento AdBlue®. |
| 29 | Vidros elétricos – dianteiros, Espelho exterior: aquecimento, função de rebatimento, ajuste da superfície do espelho. |
| 30 | Tomada de corrente 12 V – dianteira e traseira |
| 31 | Sistema de limpeza dos faróis |
| 32 | Bancos dianteiros aquecidos |
| 33 | Aquecimento; Ar condicionado; Climatronic; Controlo remoto para aquecimento estacionário. |
| 34 | Alarme do carro, buzina de reserva |
| 35 | Transmissão automática |
| 36 | Engate de reboque |
Esquema de fusíveis no compartimento do motor
Skoda Yeti – fusíveis – compartimento do motor
| Nº | Descrição |
| F1 | Não atribuído |
| F2 | Transmissão automática; Sistema de controlo AdBlue. |
| F3 | Módulo de dados da bateria |
| F4 | ABS |
| F5 | Transmissão automática |
| F6 | Não atribuído |
| F7 | Terminal de alimentação 15, arranque |
| F8 | Rádio, conjunto de indicadores, telefone |
| F9 | Não atribuído |
| F10 | Unidade de controlo do motor |
| F11 | Aquecimento e ventilação adicionais |
| F12 | Barramento de dados |
| F13 | Unidade de controlo do motor |
| F14 | Ignição |
| F15 | Sonda lambda; Bomba de combustível; Sistema de velas de ignição. |
| F16 | Farol direito, luz traseira direita |
| F17 | Buzina |
| F18 | Amplificador de música |
| F19 | Limpadores |
| F20 | Válvula de controlo de pressão de combustível; Bomba de alta pressão. |
| F21 | Sonda lambda |
| F22 | Interruptor do pedal da embraiagem; Interruptor do pedal do travão. |
| F23 | Bomba de líquido de refrigeração; Válvula solenoide de controlo da pressão de sobrealimentação; Válvula de comutação do radiador; Bomba de combustível de alta pressão. |
| F24 | Filtro de carvão ativado; Válvula de recirculação de gases de escape; Ventilador do radiador. |
| F25 | ABS |
| F26 | Farol esquerdo, luz traseira esquerda |
| F27 | Sistema de velas de ignição |
| F28 | Aquecimento do para-brisas |
| F29 | Alimentação para suporte de fusíveis internos (fusíveis nº 24,27,31,32); Bancos ajustáveis eletricamente. |
| F30 | Terminal Xa) |
| a) Para evitar a descarga desnecessária da bateria durante o arranque do motor, os elementos elétricos deste terminal são automaticamente desativados. | |
Sobre o Skoda Yeti (2009-2017)
O Skoda Yeti, fabricado entre 2009 e 2017, é um SUV compacto que se destaca pelo seu design robusto e versatilidade. Este modelo oferece interiores confortáveis e espaçosos, ideais tanto para viagens em família como para o dia a dia. O Skoda Yeti estava disponível com várias motorizações, incluindo motores a gasolina e diesel, permitindo aos condutores escolher de acordo com as suas preferências e necessidades. Graças à tração nas quatro rodas e tecnologias avançadas, o Yeti é capaz de lidar com terrenos mais exigentes, mantendo o conforto e a segurança nas estradas.
Esquema da caixa de fusíveis do Skoda Yeti
Esta página mostra o esquema da caixa de fusíveis para o modelo Skoda Yeti. A caixa de fusíveis neste veículo está geralmente localizada no interior, sob o painel de instrumentos do lado do condutor, e também no compartimento do motor. Os nossos diagramas mostram detalhadamente os números dos fusíveis, os seus valores em amperes e os componentes que protegem. É importante usar sempre fusíveis de substituição com o mesmo valor em amperes para evitar danos no sistema elétrico. A caixa de fusíveis é um elemento chave para garantir o correto funcionamento dos componentes elétricos do seu veículo.
