Toyota Sienna XL20 (2003-2010) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota Sienna XL20 (2003–2010), informações sobre a localização dos painéis de fusíveis dentro do carro e a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Toyota Sienna XL20
Aplica-se a veículos novos nos anos:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

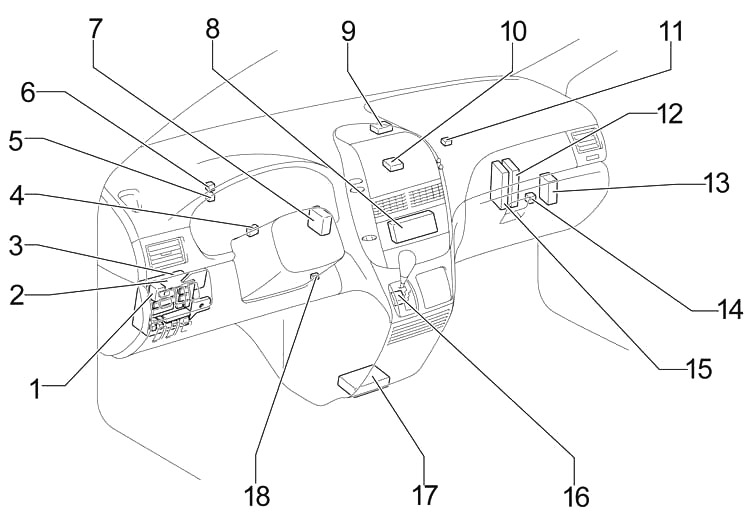

Cabine
- Relé do desembaçador do para-brisa
- Caixa de fusíveis
- Unidade de controle da carroceria
- Relé da cúpula
- Ligar o pisca-pisca
- Relé do inversor
- Unidade de controle de distância do sonar
- Unidade de controle do ar condicionado
- Computador com chave transponder
- Receptor de controle de trava da porta
- Amplificador de antena de vidro
- Amplificador de estéreo componente
- Unidade de controle de distância
- Caixa de fusíveis adicional
- Módulo de controle do motor
- Unidade de controle de bloqueio da transmissão
- Unidade do sensor do airbag
- Amplificador de chave transponder

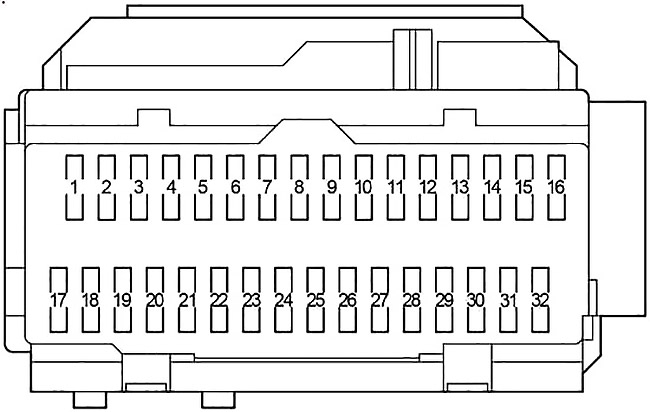

Diagrama da caixa de fusíveis na cabine
O painel de fusíveis está localizado sob o painel de instrumentos, no lado do motorista. Remova a tampa.
| Número | Amperagem [A] | Descrição |
| 1 | 10 | Aquecedores dos espelhos externos |
| 2 | 7,5 | Sistema de áudio, sistema de navegação, sistema de entretenimento para os bancos traseiros |
| 3 | 15 | Tomadas elétricas |
| 4 | 15 | Acendedor de cigarros |
| 5 | 7,5 | Sistema de controle de bloqueio da transmissão, sistema de ar condicionado, controle do espelho elétrico; |
| 6 | 7,5 | Odômetro e medidor |
| 7 | 7,5 | Sistema de injeção multiponto/sequencial, sistema de airbag SRS, sistema de comunicação multiplex |
| 8 | 15 | 2003-2006: Sistema de injeção multiponto/sequencial |
| 7,5 | 2007-2010: Sistema de injeção multiponto/sequencial | |
| 9 | 15 | Limpador do vidro traseiro |
| 10 | 30 | Limpador do para-brisa e limpador do vidro traseiro |
| 11 | 10 | Luzes de emergência, pisca-piscas, pisca-piscas de emergência |
| 12 | 15 | Aquecimento dos bancos |
| 13 | 20 | Lavador do vidro traseiro e lavador do para-brisa |
| 14 | 10 | Sistema de ar condicionado |
| 15 | – | – |
| 16 | 10 | Sistema de assistência de estacionamento intuitivo, sistema de monitoramento de visão traseira, sistema de comunicação multiplex, sistema de injeção multiponto/sequencial, sistema antibloqueio, sistema de controle de tração, sistema de controle de estabilidade do veículo, sistema de controle de bloqueio da transmissão, controle de cruzeiro a laser dinâmico, assento aquecido, portas elétricas, teto solar, display multifuncional, espelho retrovisor antiofuscante automático, vidros elétricos, tomadas elétricas (115 V), terceiro assento ajustável eletricamente, sistema de memória de posição do motorista |
| 17 | 10 | Sistema de ar condicionado, aquecimento dos bancos, sistema de áudio, sistema de navegação, portas deslizantes elétricas, porta traseira elétrica, display de informações de viagem, desembaçador do vidro traseiro, luzes de emergência, iluminação do painel de instrumentos, luzes dos interruptores do volante |
| 18 | 10 | Luzes traseiras/de freio, iluminação da placa de licença, luzes de posição, luzes laterais; |
| 19 | 25 | Teto solar |
| 20 | – | – |
| 21 | 15 | Tomadas de energia (115 V) |
| 22 | 15 | Desembaçador do limpador do para-brisa |
| 23 | 7,5 | Sistema de injeção multiponto/sequencial, sistema de partida |
| 24 | – | – |
| 25 | – | – |
| 26 | 10 | Luzes traseiras/de freio, luz de freio alta, sistema de controle de bloqueio da transmissão, sistema antibloqueio, sistema de controle de tração, sistema de controle de estabilidade do veículo, sistema de injeção multiponto/sequencial, sistema de comunicação multiplex |
| 27 | 25 | Vidros elétricos, espelho elétrico |
| 28 | 7,5 | Sistema de diagnóstico a bordo |
| 29 | 15 | Faróis de neblina dianteiros |
| 30 | – | – |
| 31 | – | – |
| 32 | 15 | Vidros laterais |

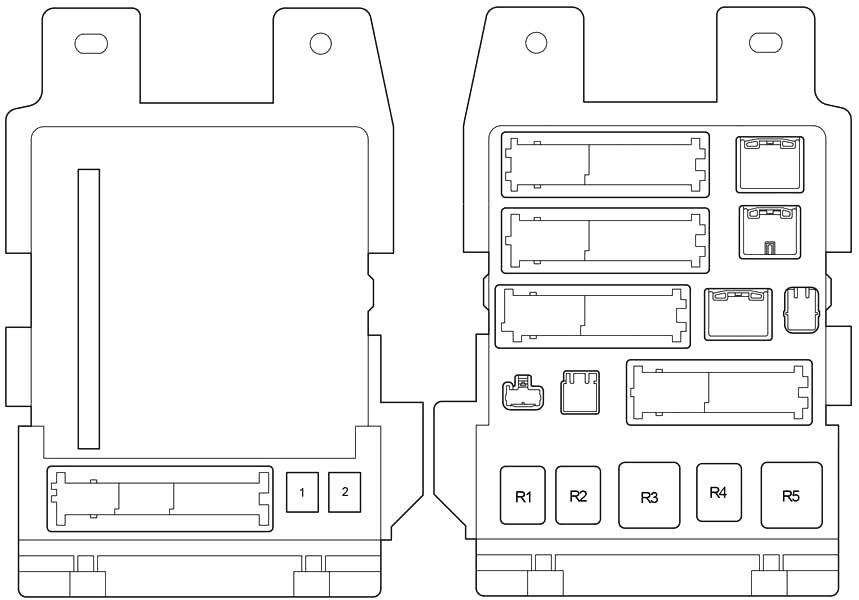

| Número | Amperagem [A] | Descrição |
| 1 | 30 | Assentos elétricos |
| 2 | 30 | Vidros elétricos |
| Relés | ||
| R1 | Faróis de neblina | |
| R2 | Faróis traseiros | |
| R3 | Relé de acessórios (ACC) | |
| R4 | Relé de potência (PWR) | |
| R5 | Ignição (IG1) | |
Caixa de fusíveis adicional
- Abra o compartimento do motor. Remova o amortecedor.
- Pressione cada lado do compartimento de passageiros para desconectar as abas
| Número | Amperagem [A] | Descrição |
| 1 | 7,5 | Sistema de injeção multiponto/sequencial |
| 2 | 7,5 | Sistema de ar condicionado manual |
| 3 | 5 | Sistema de controle de bloqueio da transmissão |

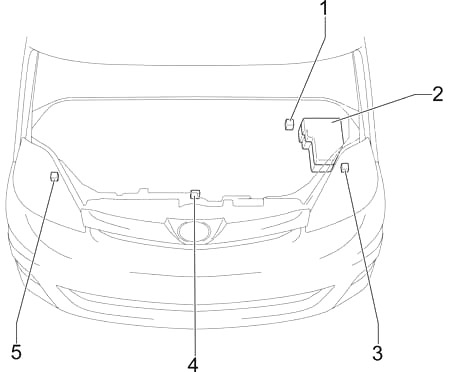

Motor
- ECU de controle de deslizamento com atuador
- Caixa de fusíveis
- Controle dos faróis esquerdos
- ECU do ventilador de arrefecimento
- ECU de controle dos faróis direitos

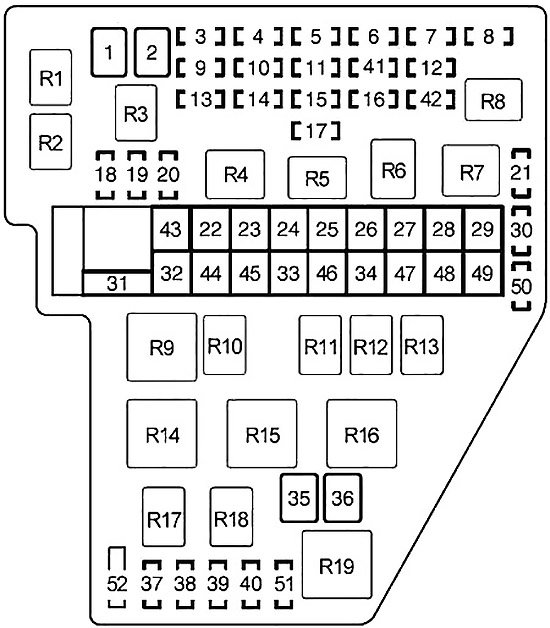

Diagrama da caixa de fusíveis no compartimento do motor
Pressione a aba e remova a tampa.
| Número | Amperagem [A] | Descrição |
| 1 | 30 | Faróis, sistema de luz diurna, fusíveis “H−LP RL” e “H−LP LL” |
| 2 | 30 | Fusíveis “INJ”, “IGN” e “GAUGE2” |
| 3 | 10 | Sistema de injeção multiponto/sequencial |
| 4 | 20 | Sistema de luz diurna, fusíveis “H−LP RH” e “H−LP LH” |
| 5 | 25 | Sistema de travamento elétrico das portas |
| 6 | 10 | Buzina |
| 7 | 10 | Iluminação pessoal/interna, iluminação de boas-vindas, luzes de teto nas portas, iluminação do porta-malas, luz do interruptor do motor, display multifuncional |
| 8 | 20 | 2003-2006: Sistema de áudio, sistema de navegação |
| 15 | 2007-2010: Sistema de áudio | |
| 9 | 20 | Sistema de injeção multiponto/sequencial, fusível “EFI №2” |
| 10 | 7,5 | Sistema de carregamento |
| 11 | 15 | Pisca-piscas, luzes de advertência |
| 12 | 10 | Portas deslizantes elétricas, sistema de ar condicionado, vidros elétricos, sistema de comunicação multiplex, tacômetro e indicador, sistema de controle remoto sem fio |
| 13 | 15 | Farol direito (luz baixa) |
| 15 | Farol direito | |
| 14 | 15 | Farol esquerdo (luz baixa), faróis de neblina dianteiros |
| 15 | Farol esquerdo | |
| 15 | 30 | Sistema de áudio |
| 16 | 10 | Sistema de injeção multiponto/sequencial |
| 17 | 25 | Sensor A/F |
| 18 | 15 | Fusível de reposição |
| 19 | 20 | Fusível de reposição |
| 20 | 30 | Fusível de reposição |
| 21 | 30 | Fusível de reposição |
| 22 | 50 | Alimentação do terceiro assento |
| 23 | 50 | Sistema de ar condicionado, fusível “A/C” |
| 24 | 50 | Ventiladores de arrefecimento elétricos |
| 25 | 30 | Alimentação da porta traseira |
| 26 | 30 | Porta deslizante do lado direito |
| 27 | 30 | Porta deslizante do lado esquerdo |
| 28 | 40 | Sistema de ar condicionado traseiro |
| 29 | 40 | Aquecedor do vidro traseiro, fusível “MIR HTR” |
| 30 | 7,5 | Fusível de reposição |
| 31 | 140 | Sistema de carregamento, fusíveis “RR A/C”, “HTR”, “FAN”, “PBD”, “R−PSD”, “L−PSD” e “DEF” |
| 32 | 50 | Sistema antibloqueio, sistema de controle de tração, sistema de controle de estabilidade do veículo |
| 33 | 30 | Sistema antibloqueio, sistema de controle de tração, sistema de controle de estabilidade do veículo |
| 34 | 30 | Sistema de partida |
| 35 | 30 | Alimentação do terceiro assento |
| 36 | 30 | Potência do terceiro assento |
| 37 | 10 | Farol direito |
| 10 | Farol direito (luz baixa) | |
| 38 | 10 | Farol esquerdo |
| 10 | Farol esquerdo (luz baixa), faróis de neblina dianteiros | |
| 39 | 7,5 | Sistema de entretenimento para os bancos traseiros |
| 40 | 10 | 2007-2010: Sistema de injeção multiponto/sequencial |
| 41 | – | Pino curto |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |
| 47 | – | – |
| 48 | – | – |
| 49 | – | – |
| 50 | – | – |
| 51 | – | – |
| 52 | – | Pino curto |
| Relés | ||
| R1 | Luzes de freio (BRK) | |
| R2 | Sensor de mistura ar/combustível (A/F) | |
| R3 | Abertura do circuito (C/OPN) | |
| R4 | Farol (HEAD) | |
| R5 | EFI | |
| R6 | Pino curto | |
| R7 | Aquecedor do vidro traseiro (DEFOG) | |
| R8 | Buzina | |
| R9 | Controle de estabilidade do veículo (VSC MTR) | |
| R10 | Controle de estabilidade do veículo (VSC FAIL) | |
| R11 | Luz diurna (DRL №4) | |
| R12 | Luz diurna (DRL №2) | |
| R13 | Luz diurna (DRL №3) | |
| R14 | Ventilador de arrefecimento elétrico (FAN) | |
| R15 | Ar condicionado traseiro (RR A/C) | |
| R16 | Aquecimento (HTR) (ar condicionado manual) | |
| Pino curto (ar condicionado automático) | ||
| R17 | Partida (ST) | |
| R18 | Embreagem do compressor do ar condicionado (MG CLT) | |
| R19 | – | |

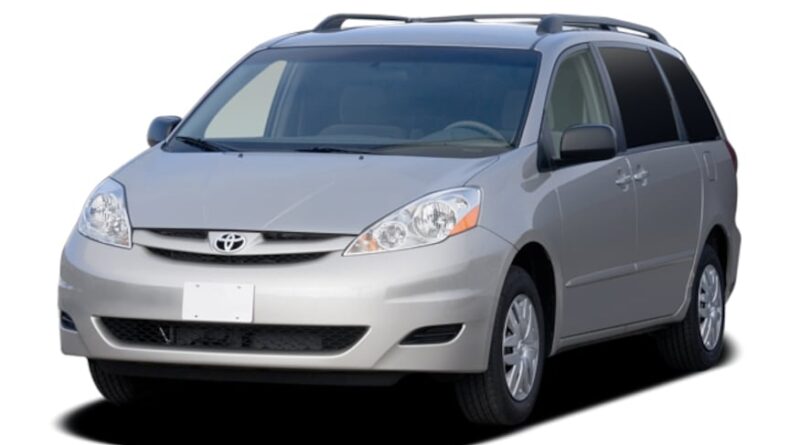

Sobre o Toyota Sienna XL20 (2003-2010)
O Toyota Sienna XL20, fabricado entre 2003 e 2010, é a segunda geração da popular minivan, que oferece um interior espaçoso e desempenho confiável. Este modelo é conhecido por sua versatilidade e conforto, tornando-o ideal para famílias. O Sienna XL20 estava disponível com várias motorizações, incluindo um motor V6 de 3,3 litros e, posteriormente, um de 3,5 litros, que proporcionavam potência suficiente para a condução diária e viagens mais longas. O veículo é equipado com recursos de segurança modernos e oferece assentos confortáveis para até oito passageiros, o que o torna uma escolha prática para quem precisa de mais espaço.
Diagrama da caixa de fusíveis do Toyota Sienna XL20
Esta página exibe o diagrama da caixa de fusíveis do Toyota Sienna XL20, essencial para a manutenção adequada dos sistemas elétricos do veículo. Neste modelo, a caixa de fusíveis está tipicamente localizada sob o painel de instrumentos, no lado do motorista, e no compartimento do motor. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter conhecimento de sua configuração e mantê-la corretamente.
