Toyota Land Cruiser (1996-1997) – diagrama de fusíveis

Ano de produção: 1996, 1997.

O fusível do isqueiro (tomada de força) no Toyota Highlander Hybrid (2011-2016) é o fusível 28 e 29? na caixa de fusíveis

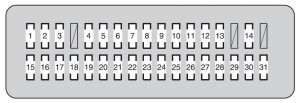

Painel de instrumentos

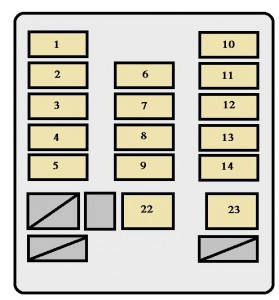

Painel de instrumentos do Toyota Highlander Hybrid (2011-2016) com fusíveis 28 e 29.
Toyota Land Cruiser – fusíveis – painel de instrumentos

Motor

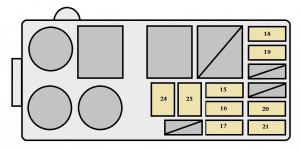

Motor do Toyota Highlander Hybrid (2011-2016) e localização da caixa de fusíveis.
Toyota Land Cruiser – fusíveis – motor

Fusíveis (tipo A)

Fusível Amp [A] Descrição
1 CIG 15 Isqueiro, e

Espelhos elétricos;

Display digital do relógio;

Rádio;

Leitor de cassetes;

Antena elétrica;

Bloqueio automático da transmissão;

Sistema de airbag SRS.
2 TAIL 15 Luzes traseiras;

Iluminação da placa de matrícula;

Luzes de posição e luzes laterais dianteiras;

Iluminação do painel de instrumentos;

Relógio;

Iluminação do porta-luvas.
3 OBD 15 Sistema de diagnóstico de bordo
4 STOP 10 Luzes de freio;

Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Desativação do controle de cruzeiro;

Bloqueio automático da transmissão.
5 DEFOG 20 Desembaçador do vidro traseiro
6 WIPER 20 Limpadores e lavadores do para-brisa;

Limpador e lavador do vidro traseiro.
7 GAUGE 10 Indicadores e medidores;

Indicadores de manutenção e avisos sonoros

(exceto luzes de aviso de bateria fraca e portas abertas);

Luzes traseiras.
8 TURN 7,5 Ativa as luzes de sinalização
9 ECU-IG 15 Sistema de controle de cruzeiro
10 ECU-B 10 Sistema de airbag SRS
11 REAR-HTR 20 Sistema de ar condicionado
12 IGN 7,5 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de controle de emissões;

Sistema de airbag SRS.
13 AC 10 Sistema de ar condicionado
14 DIFF 30 Sistema de bloqueio do diferencial
15 CHARGE 7,5 Sistema de carregamento;

Luz de aviso de descarga.
16 EFI 15 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
17 CDS-FAN 20 Circuito ausente
18 HEAD (RH) 15 Faróis direitos
19 HEAD (LH) 15 Faróis esquerdos
20 HAZ-HORN 15 Luzes de emergência, buzina
21 DOME 10 Iluminação interior;

Iluminação pessoal;

Iluminação do porta-malas;

Luz de aviso de ignição;

Luz de aviso de porta aberta;

Relógio;

Rádio;

Gravador de cassetes;

Antena elétrica;

Iluminação de boas-vindas.

Fusíveis (tipo B)

Fusível Amp [A] Descrição
22 FL HEATER 40 Sistema de ar condicionado
23 FL POWER 30 Vidros elétricos;

Sistema de travamento central;

Teto solar elétrico.

Fusíveis (tipo C)

Fusível   Amp [A] Descrição
24 AM 1 50 Todos os componentes nos circuitos

“CIG”, “WIPER”, “GAUGE”,

“TURN”, “ECU-IG”, “REAR-HTR”,

“IGN”, “DIFF” e “FL POWER”
25 ABS 60 Sistema de freios antibloqueio

Toyota Land Cruiser (1998-1999) – diagrama da caixa de fusíveis

Ano de produção: 1998, 1999.

O fusível do isqueiro (tomada de força) no Toyota Land Cruiser (1998-1999) é o fusível 23 na caixa de fusíveis (tipo A).

Compartimento do motor

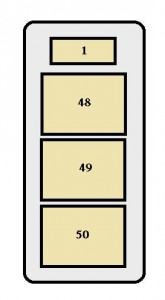

Compartimento do motor do Toyota Land Cruiser (1998-1999) com fusível 23.
Toyota Land Cruiser – fusíveis – compartimento do motor

Compartimento do motor

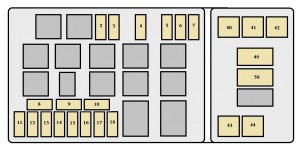

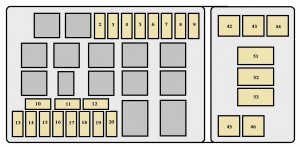

Caixa de fusíveis tipo A no compartimento do motor do Land Cruiser (1998-1999).
Toyota Land Cruiser – fusíveis – compartimento do motor

Painel lateral esquerdo

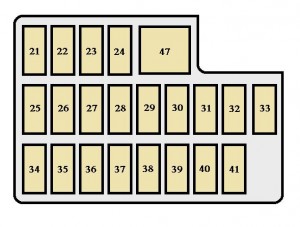

Painel lateral esquerdo do Toyota Land Cruiser (1998-1999) e fusível do isqueiro.
Toyota Land Cruiser – fusíveis – painel lateral esquerdo

Fusíveis (tipo A)

Fusível Amp [A] Descrição
1 ALT- S 7,5 Sistema de carregamento
2 AM1 NO.2 20 Sistema de partida;

Sinalizadores de direção;

Luzes de emergência;

Todos os elementos nos fusíveis

“CIGAR”, “ECU-IG”, “MIRR”, “SRS”
3 AC 20 Sistema de ar condicionado
4 POWER HTR 10 Circuito ausente
5 SEAT HTR 15 Aquecimento dos bancos
6 FUEL HTR 20 Circuito ausente
7 MIR HTR 15 Aquecimento do espelho externo
8 HEAD CLNER 20 Circuito ausente
9 CDS FAN 20 Ventilador de resfriamento elétrico
10 EFI 20 Sistema de injeção multiponto;

Sistema de injeção multiponto sequencial;

Sistema de controle de emissões;

Bomba de combustível.
ECD
11 HORN 10 Buzina
12 THROTTLE 15 Sistema de controle eletrônico do acelerador
13 RADIO 20 Sistema de áudio do carro
14 HAZ- TRN 15 Luzes de emergência;

Sinalizadores de direção.
15 AM2 30 Sistema de partida;

Sistema de injeção multiponto;

Sistema de injeção multiponto sequencial;

Todos os elementos no fusível “IGN”
16 TEL 10 Circuito ausente
17 HEAD(LH- UPR) 20 Farol esquerdo (luz alta)
18 HEAD(RH- UPR) 20 Farol direito (luz alta)
19 HEAD(LH- LWR) 10 Farol esquerdo (luz baixa);

Faróis de neblina dianteiros.
20 HEAD(RH- LWR) 10 Farol direito (farol baixo)
21 MIRR 10 Espelho retrovisor elétrico
22 SRS 15 Sistema de airbag SRS;

Pré-tensionadores dos cintos de segurança.
23 CIGAR 15 Isqueiro
24 IGN 10 Sistema de injeção multiponto;

Sistema de injeção multiponto sequencial;

Sistema de freios antibloqueio;

Sistema de airbag SRS;

Pré-tensionadores dos cintos de segurança;

Luz de aviso de descarga.
25 DOME 10 Iluminação interior;

Iluminação pessoal.
26 AHC- IG 20 Circuito ausente
27 DIFF 20 Bloqueio do diferencial traseiro
28 GAUGE 15 Indicadores e medidores;

Indicadores de lembrete de serviço e

sinal de aviso sonoro

(exceto luzes de emergência descarregadas,

portas abertas e airbag SRS);

Luzes de ré;

Sistema de ar condicionado;

Transmissão automática controlada eletronicamente.
29 WIPER 20 Limpadores e lavadores do para-brisa;

Limpador e lavador do vidro traseiro.
30 I / UP 7,5 Sistema de marcha lenta do motor
31 FR FOG 15 Faróis de neblina dianteiros
32 STOP 15 Luzes de freio;

Luz de freio montada na parte superior.
33 RR AC 30 Sistema de ar condicionado
34 DEFOG 20 Desembaçador do vidro traseiro
35 ECU- B 15 Sistema de controle de travamento elétrico das portas;

Vidros elétricos;

Limpador e lavador do vidro traseiro;

Sistema de entrada iluminado.
36 TAIL 15 Luzes traseiras;

Iluminação da placa de matrícula;

Luzes de estacionamento;

Iluminação do painel de instrumentos.
37 AHC- B 15 Circuito ausente
38 OBD 10 Sistema de diagnóstico de bordo
39 RR HTR 10 Sistema de ar condicionado
40 ECU-IG 15 Sistema de freios antibloqueio;

Sistema de bloqueio da transmissão;

Bancos elétricos.
41 PWR OUTLET 15 Tomadas elétricas

Fusíveis (tipo B)

Fusível Amp [A] Descrição
42 ABS Nº1 40 Sistema de freios antibloqueio
43 AHC 50 Circuito ausente
44 ACC 50 Todos os elementos no fusível “PWR OUTLET”
45 ABS Nº2 40 Sistema de freios antibloqueio
46 STARTÉR 30 Sistema de partida
47 ENERGIA 40 Sistema de controle de travamento elétrico das portas;

Vidros elétricos;

Teto solar elétrico;

Assento ajustável eletricamente.

Fusíveis (tipo C)

Fusível Amp [A] Descrição
48 PRINCIPAL 100 Circuito ausente
49 ALT 140 Todos os componentes em “J / B Nº2”, “MIR HTR”,

“SEAT HTR”, “AC”, “AM1 Nº1”,

“AM1 Nº2”, “ACC”, “CDS FAN”;

Fusíveis HTR e “ABS Nº1”
50 J/B Nº2 100 Todos os componentes nos fusíveis “ECU-B”, “FR FOG”,

“AM1 Nº1”, “TAIL”, “STOP”,

“DOME”, “POWER”, “RR AC”,

“RR HTR”
51 AM1 Nº1 80 Sistema de carregamento, aquecimento do espelho externo;

Todos os elementos nos fusíveis “AM1 Nº2”, “GAUGE”,

“WIPER”, “DIFF”, “DEFOG”, “AC” e “SEAT HTR”
52 HTR 60 Sistema de ar condicionado
53 GLOW 80 Circuito ausente

Toyota Land Cruiser (2000-2001) – diagrama de fusíveis

Ano de produção: 2000, 2001.

O fusível do isqueiro (tomada de força) no Toyota Land Cruiser (2000-2001) é o fusível 21 na caixa de fusíveis (tipo A).

Compartimento do motor

Compartimento do motor do Toyota Land Cruiser (2000-2001) com fusível 21.
Toyota Land Cruiser – fusíveis – compartimento do motor

Compartimento do motor

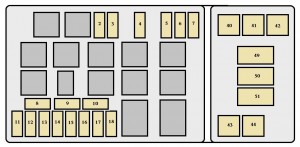

Caixa de fusíveis tipo A no motor do Land Cruiser (2000-2001).
Toyota Land Cruiser – fusíveis – compartimento do motor

Painel lateral esquerdo

Painel lateral esquerdo do Toyota Land Cruiser (2000-2001) e fusível 21.
Toyota Land Cruiser – fusíveis – painel lateral esquerdo

Fusíveis (tipo A)

Fusível Amp [A] Descrição
1 ALT- S 7,5 Sistema de carregamento
2 AM1 NO.2 20 Sistema de partida;

Sinalizadores de direção;

Luzes de emergência;

Todos os elementos nos fusíveis “CIGAR”, “ECU-IG”,

“MIRR”, “SRS”
3 AC 20 Sistema de ar condicionado
4 SEAT HTR 10 Aquecimento dos bancos
5 MIR HTR 15 Aquecimento do espelho externo
6 HEAD CLNER 20 Ausência de circuito
7 CDS FAN 20 Ventilador de resfriamento elétrico
8 EFI 20 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de controle de emissões;

Bomba de combustível.
9 HORN 10 Buzina
10 THROTTLE 15 Sistema de controle eletrônico do acelerador
11 RADIO 20 Sistema de áudio do carro
12 HAZ- TRN 15 Luzes de emergência;

Sinalizadores de direção.
13 AM2 30 Sistema de partida;

Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Todos os elementos no fusível “IGN”.
14 ECU-B1 20 Sistema de controle de travamento elétrico das portas;

Vidros elétricos;

Limpador e lavador do vidro traseiro;

Entrada iluminada;

Sistema de controle remoto sem fio;

Espelho elétrico;

Sinalizadores de direção e instrumentos de medição;

Sistema de ar condicionado;

Sistema de controle automático de iluminação;

Sistema de alarme.
15 HEAD(LH- UPR) 20 Farol esquerdo (luz alta)
16 HEAD(RH- UPR) 20 Farol direito (luz alta)
17 HEAD(LH- LWR) 10 Farol esquerdo (luz baixa);

Faróis de neblina dianteiros.
18 HEAD(RH- LWR) 10 Farol direito (luz baixa)
19 MIRR 10 Espelho elétrico
20 SRS 15 Sistema de airbag SRS;

Pré-tensionadores dos cintos de segurança.
21 CIGAR 15 Isqueiro;

Sistema de áudio do carro;

Antena de alimentação.
22 IGN 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de freios antibloqueio;

Sistema de airbag SRS;

Pré-tensionadores dos cintos de segurança;

Lâmpada de aviso de descarga.
23 DOME 10 Iluminação interior;

Iluminação pessoal.
24 AHC- IG 20 Ausência de circuito
25 DIFF 20 Bloqueio do diferencial traseiro
26 GAUGE 15 Indicadores e medidores;

Indicadores de lembrete de serviço e

sinal de aviso sonoro

(exceto faróis de emergência descarregados,

portas abertas e airbag SRS);

Luzes de ré;

Sistema de ar condicionado;

Transmissão automática controlada eletronicamente.
27 WIPER 20 Limpadores e lavadores do para-brisa;

Limpador e lavador do vidro traseiro.
28 I / UP 7,5 Sistema de marcha lenta do motor
29 FR FOG 15 Faróis de neblina dianteiros
30 STOP 15 Luzes de freio;

Luz de freio montada na parte superior.
31 RR AC 30 Sistema de ar condicionado
32 DEFOG 20 Desembaçador do vidro traseiro
33 ECU- B 15 Sistema de controle de travamento elétrico das portas;

Vidros elétricos;

Limpador e lavador do vidro traseiro;

Entrada iluminada.
34 TAIL 15 Luzes traseiras;

Iluminação da placa de matrícula;

Luzes de posição;

Iluminação do painel de instrumentos.
35 AHC- B 15 Ausência de circuito
36 OBD 10 Sistema de diagnóstico de bordo
37 RR HTR 10 Sistema de ar condicionado
38 ECU-IG 15 Sistema de freios antibloqueio;

Sistema de bloqueio da transmissão;

Bancos elétricos.
39 PWR OUTLET 15 Tomada elétrica

Fusíveis (tipo B)

Fusível Amp [A] Descrição
40 ABS Nº1 40 Sistema de freios antibloqueio
41 AHC 50 Ausência de circuito
42 ACC 50 Todos os elementos no fusível “PWR OUTLET”
43 ABS Nº2 40 Sistema de freios antibloqueio
44 STARTÉR 30 Sistema de partida
45 NAPÁJANIE 40 Sistema de controle de travamento elétrico das portas;

Vidros elétricos;

Teto solar elétrico;

Assento ajustável eletricamente.

Fusíveis (tipo C)

Fusível Amp [A] Descrição
46 PRINCIPAL 100 Ausência de circuito
47 ALT 140 Todos os componentes em “J / B Nº2”, “MIR HTR”,

“SEAT HTR”, “AC”, “AM1 Nº1”,

“AM1 Nº2”, “ACC”, “CDS FAN”;

Fusíveis HTR ” e “ ABS Nº1 ”
48 J/B Nº2 100 Todos os componentes nos fusíveis “ECU-B”, “FR FOG”,

“AM1 Nº1”, “TAIL”, “STOP”,

“DOME”, “POWER”, “RR AC”,

“RR HTR”
49 AM1 Nº1 80 Sistema de carregamento, aquecimento do espelho externo;

Todos os elementos nos fusíveis “AM1 Nº2”, “GAUGE”,

“WIPER”, “DIFF”, “DEFOG”, “AC” e “SEAT HTR”
50 HTR 60 Sistema de ar condicionado
51 GLOW 80 Ausência de circuito

Toyota Land Cruiser (2002) – diagrama da caixa de fusíveis

Ano de produção: 2002.

O fusível do isqueiro (tomada de força) no Toyota Land Cruiser (2002) é o fusível 21 na caixa de fusíveis (tipo A).

Compartimento do motor

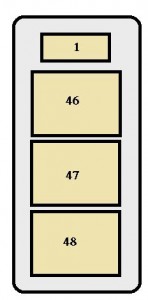

Compartimento do motor do Toyota Land Cruiser (2002) com fusível 21.
Toyota Land Cruiser – fusíveis – compartimento do motor

Compartimento do motor

Caixa de fusíveis tipo A no motor do Land Cruiser (2002).
Toyota Land Cruiser – fusíveis – compartimento do motor

Painel lateral esquerdo

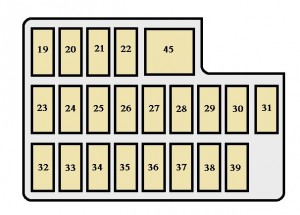

Painel lateral esquerdo do Toyota Land Cruiser (2002) e fusível do isqueiro.
Toyota Land Cruiser – fusíveis – painel lateral esquerdo

Fusíveis (tipo A)

Fusível Amp [A] Descrição
1 ALT- S 7,5 Sistema de carregamento
2 AM1 NO.2 20 Sistema de partida;

Sinalizadores de direção;

Luzes de emergência;

Todos os elementos nos fusíveis “CIGAR”, “ECU-IG”,

“MIRR”, “SRS”
3 AC 20 Sistema de ar condicionado
4 SEAT HTR 10 Aquecimento dos bancos
5 MIR HTR 15 Aquecimento do espelho externo
6 HEAD CLNER 20 Circuito ausente
7 CDS FAN 20 Ventilador de resfriamento elétrico
8 EFI 20 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de controle de emissões;

Bomba de combustível.
9 HORN 10 Buzina
10 THROTTLE 15 Sistema eletrônico de controle do acelerador
11 RADIO 20 Sistema de áudio do carro
12 HAZ- TRN 15 Luzes de emergência;

Sinalizadores de direção.
13 AM2 30 Sistema de partida;

Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Todos os elementos no fusível “IGN”
14 ECU-B1 20 Sistema de controle de travamento elétrico das portas;

Vidros elétricos;

Limpador e lavador do vidro traseiro;

Entrada iluminada;

Sistema de controle remoto sem fio;

Espelho elétrico;

Sinalizadores de direção e medidores;

Sistema de ar condicionado;

Sistema de controle automático de iluminação;

Sistema anti-roubo.
15 HEAD(LH- UPR) 20 Farol esquerdo (luz alta)
16 HEAD(RH- UPR) 20 Farol direito (luz alta)
17 HEAD(LH- LWR) 10 Farol esquerdo (luz baixa);

Faróis de neblina dianteiros.
18 HEAD(RH- LWR) 10 Farol direito (luz baixa)
19 MIRR 10 Espelho elétrico
20 SRS 15 Sistema de airbag SRS;

Pré-tensionadores dos cintos de segurança.
21 CIGAR 15 Isqueiro;

Sistema de áudio do carro;

Antena de alimentação.
22 IGN 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de freios antibloqueio;

Sistema de airbag SRS;

Pré-tensionadores dos cintos de segurança;

Lâmpada de aviso de descarga.
23 DOME 10 Iluminação interior;

Iluminação pessoal.
24 AHC- IG 20 Circuito ausente
25 DIFF 20 Bloqueio do diferencial traseiro
26 GAUGE 15 Indicadores e medidores;

Indicadores de lembrete de serviço e

sinal sonoro

(com exceção das luzes de emergência de descarga,

portas abertas e airbag SRS);

Luzes de ré;

Sistema de ar condicionado;

Transmissão automática controlada eletronicamente.
27 WIPER 20 Limpadores e lavadores do para-brisa;

Limpador e lavador do vidro traseiro.
28 I / UP 7,5 Sistema de marcha lenta do motor
29 FR FOG 15 Faróis de neblina dianteiros
30 STOP 15 Luzes de freio, luz de freio montada na parte superior
31 RR AC 30 Sistema de ar condicionado
32 DEFOG 20 Desembaçador do vidro traseiro
33 ECU- B 15 Sistema de controle de travamento elétrico das portas;

Vidros elétricos;

Limpador e lavador do vidro traseiro;

Entrada iluminada.
34 TAIL 15 Luzes traseiras;

Iluminação da placa de matrícula;

Luzes de estacionamento;

Iluminação do painel de instrumentos.
35 AHC- B 15 Circuito ausente
36 OBD 10 Sistema de diagnóstico de bordo
37 RR HTR 10 Sistema de ar condicionado
38 ECU-IG 15 Sistema de freios antibloqueio;

Sistema de bloqueio da transmissão;

Bancos elétricos.
39 PWR OUTLET 15 Tomada elétrica
Leggere  Toyota Corolla E11 (1997-2002) – bateria

Fusíveis (tipo B)

Fusível Amp [A] Descrição
40 ABS Nº1 40 Sistema de freios antibloqueio
41 AHC 50 Circuito ausente
42 ACC 50 Todos os elementos no fusível “PWR OUTLET”
43 ABS Nº2 40 Sistema de freios antibloqueio
44 STARTÉR 30 Sistema de partida
45 NAPÁJANIE 40 Sistema de controle de travamento elétrico das portas;

Vidros elétricos;

Teto solar elétrico;

Assento elétrico.

Fusíveis (tipo C)

Fusível Amp [A] Descrição
46 PRINCIPAL 100 Circuito ausente
47 ALT 140 Todos os componentes em “J / B Nº2”, “MIR HTR”,

“SEAT HTR”, “AC”, “AM1 Nº1”,

“AM1 Nº2”, “ACC”, “CDS FAN”;

Fusíveis HTR e ABS Nº1.
48 J/B Nº2 100 Todos os componentes nos fusíveis “ECU-B”, “FR FOG”,

“AM1 Nº1”, “TAIL”, “STOP”,

“DOME”, “POWER”, “RR AC”,

“RR HTR”.
49 AM1 Nº1 80 Sistema de carregamento;

Aquecimento do espelho externo;

Todos os elementos nos fusíveis “AM1 Nº2”, “GAUGE”,

“WIPER”, “DIFF”, “DEFOG”, “AC”,

“SEAT HTR”
50 HTR 60 Sistema de ar condicionado

Toyota Land Cruiser (2003-2005) – diagrama de fusíveis

Ano de produção: 2003, 2004, 2005.

O fusível do isqueiro (tomada de força) no Toyota Land Cruiser (2003-2005) é o fusível 30 na caixa de fusíveis.

Compartimento do motor

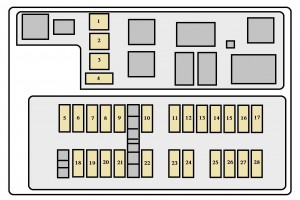

Compartimento do motor do Toyota Land Cruiser (2003-2005) com fusível 30.
Toyota Land Cruiser – fusíveis – compartimento do motor

Painel lateral esquerdo

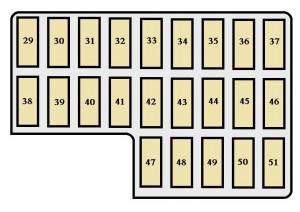

Painel lateral esquerdo do Toyota Land Cruiser (2003-2005) e fusível 30.
Toyota Land Cruiser – fusíveis – painel lateral esquerdo

Painel de proteção direito

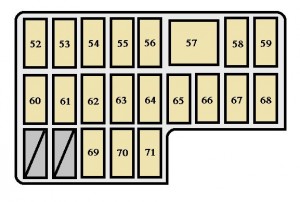

Painel de proteção direito do Toyota Land Cruiser (2003-2005) e fusível 30.
Toyota Land Cruiser – fusíveis – painel lateral direito

Fusíveis

Fusível Amp [A] Descrição
1 ABS NO.2 40 Sistema de freios antibloqueio
2 ABS NO.1 50 Sistema de freios antibloqueio
3 AHC 50 Circuito ausente
4 ST1 7,5 Injeção de combustível multiponto;

Injeção de combustível multiponto sequencial.
5 TOWING 30 Iluminação do reboque
6 MIR HTR 15 Desembaçador do espelho retrovisor externo
7 RR HTR 10 Sistema de ar condicionado traseiro
8 HAZ – TRN 15 Luzes de emergência, piscas
9 ALT – S 7,5 Sistema de carregamento
10 NV – IR 20 Circuito ausente
11 FR FOG 15 Faróis de neblina
12 TOWING BRK 30 Freio elétrico do reboque
13 HEAD CLNER 20 Limpador de faróis
14 FR–IG 10 Sistema de carregamento
15 PANEL 7,5 Iluminação do painel de instrumentos
16 TOWING TAIL 30 Iluminação do reboque
17 TAIL 15 Luzes de estacionamento, luzes traseiras
18 BAT 30 Todos os componentes em “ECU – B2”
19 TEL 7,5 Circuito ausente
20 AMP 30 Sistema de áudio
21 EFI ou ECD No.1 25 Injeção de combustível multiponto;

Multiponto sequencial;

Sistema de injeção de combustível.
22 AM2 15 Todos os componentes em “IGN”
23 ETCS 10 Injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
24 HORN 10 Buzina
25 HEAD (RH–LWR) 10 Farol direito (rodovia)
26 HEAD (LH–LWR) 10 Farol esquerdo (rodovia)
27 HEAD (RH – UPR) 20 Farol direito (baixo)
28 HEAD (LH–UPR) 20 Farol esquerdo (baixo)
29 PWR OUTLET 15 Tomada elétrica
30 CIG 15 Isqueiro
31 ACC 7,5 Iluminação do painel de instrumentos
32 AM1 7,5 Injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
33 DEFOG 20 Desembaçador do vidro traseiro
34 AHC – B 15 Suspensão ativa com controle de altura (AHC)
35 FUEL HTR 20 Aquecedor de combustível
36 POWER HTR 7,5 Aquecedor elétrico
37 AHC – IG 20 Suspensão ativa com controle de altura (AHC)
38 EFI ou ECD No.2 10 Sistema de controle de emissões
39 GAUGE1 10 Indicadores e medidores
40 ECU – IG1 10 Injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
41 ECU – B1 10 Sistema de navegação
42 DBL LOCK 15 Sistema de travamento duplo
43 BATT CHARGE 30
44 A / C 15 Sistema de ar condicionado
45 STOP 15 Luzes de freio
46 OBD – 2 7,5 Sistema de diagnóstico de bordo
47 IDEL UP 7,5 Sistema de marcha lenta
48 LH SEAT 30 Sistema de assento elétrico
49 DOOR 25 Sistema de travamento elétrico;

Vidros elétricos.
50 SUN ROOF 25 Teto solar elétrico
51 RR WIPER 15 Limpador traseiro
52 ECU – B2 10 Sistema de travamento das portas;

Vidro elétrico.
53 DIFF 20 Tração nas quatro rodas
54 WASHER 15 Lavador do para-brisa
55 RADIO 10 Sistema de áudio
56 DOME 10 Luzes internas
57 VGRS 40 Direção com relação variável
58 P / W (FL) 20 Vidro elétrico
59 P / W (RL) 20 Vidro elétrico
60 WIPER 25 Limpador dianteiro
61 ECU – IG2 10 Sistema de ar condicionado traseiro
62 SEAT HTR 15 Aquecedor de assento
63 GAUGE2 10 Luzes de ré
64 MET 7,5 Medidores e indicadores
65 IGN 7,5 Injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
66 SECURITY 7,5 Sistema anti-roubo
67 P / W (RR) 20 Vidro elétrico
68 P / W (FR) 20 Vidro elétrico
69 TIL I TEL 20 Controle de inclinação e telescópico
70 RR A / C 30 Sistema de ar condicionado traseiro
71 RH SEAT 30 Sistema de assento elétrico

Toyota Land Cruiser (2006-2007) – diagrama de fusíveis

Ano de produção: 2006, 2007.

O fusível do isqueiro (tomada de força) no Toyota Land Cruiser (2006-2007) é o fusível 30 na caixa de fusíveis

Compartimento do motor

Compartimento do motor do Toyota Land Cruiser (2006-2007) com fusível 30.
Toyota Land Cruiser – fusíveis – compartimento do motor

Painel lateral esquerdo

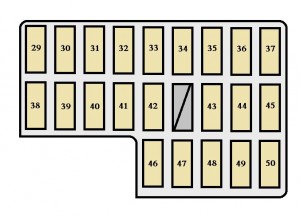

Painel lateral esquerdo do Toyota Land Cruiser (2006-2007) e fusível 30.
Toyota Land Cruiser – fusíveis – painel lateral esquerdo

Painel de proteção direito

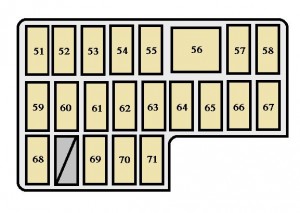

Painel de proteção direito do Toyota Land Cruiser (2006-2007) e fusível 30.
Toyota Land Cruiser – fusíveis – painel lateral direito

Compartimento do motor

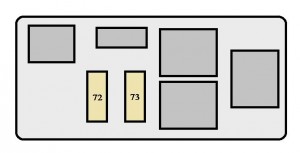

Caixa de fusíveis no compartimento do motor do Land Cruiser (2006-2007).
Toyota Land Cruiser – fusíveis – compartimento do motor

Fusíveis

Fusível Amp [A] Descrição
1 ABS NO.2 40 Sistema de freios antibloqueio
2 ABS NO.1 50 Sistema de freios antibloqueio
3 AHC 50 Ausência de circuito
4 WIP-S 7,5 Ausência de circuito
5 TOWING 30 Luzes do reboque
6 MIR HTR 15 Aquecedor do espelho externo
7 RR HTR 10 Sistema de ar condicionado traseiro
8 HAZ – TRN 15 Luzes de emergência, piscas
9 ALT – S 7,5 Sistema de carregamento
10 NV – IR 20 Ausência de circuito
11 FR FOG 15 Faróis de neblina
12 TOWING BRK 30 Freio elétrico do reboque
13 HEAD CLNER 20 Limpador de faróis
14 FR–IG 10 Sistema de carregamento
15 PANEL 7,5 Iluminação do painel de instrumentos
16 TOWING TAIL 30 Luzes do reboque
17 TAIL 15 Luzes de estacionamento, luzes traseiras
18 BAT 30 Todos os componentes em “ECU – B2”
19 TEL 7,5 Ausência de circuito
20 AMP 30 Sistema de áudio
21 EFI ou ECD No.1 25 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
22 AM2 15 Todos os componentes em “IGN”
23 ETCS 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
24 HORN 10 Buzina
25 HEAD (RH–LWR) 10 Farol direito (luz de posição)
26 HEAD (LH–LWR) 10 Farol esquerdo (luz de posição)
27 HEAD (RH – UPR) 20 Farol direito (luz alta)
28 HEAD (LH–UPR) 20 Farol esquerdo (luz alta)
29 PWR OUTLET 15 Tomada elétrica
30 CIG 15 Isqueiro
31 ACC 7,5 Iluminação do painel de instrumentos
32 AM1 7,5 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
33 DEFOG 20 Aquecedor do vidro traseiro
34 AHC – B 15 Suspensão ativa com controle de altura (AHC)
35 FUEL HTR 20 Aquecedor de combustível
36 POWER HTR 7,5 Aquecedor elétrico
37 AHC – IG 20 Suspensão ativa com controle de altura (AHC)
38 EFI ou ECD nº 2 10 Sistema de controle de emissões
39 GAUGE1 10 Indicadores e medidores
40 ECU – IG1 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
41 ECU – B1 10 Sistema de navegação
42 DBL LOCK 15 Sistema de travamento duplo
43 A / C 15 Sistema de ar condicionado
44 STOP 15 Luzes de freio
45 OBD – 2 7,5 Sistema de diagnóstico de bordo
46 IDEL UP 7,5 Sistema de marcha lenta
47 LH SEAT 30 Sistema de assento elétrico
48 DRZWI 25 Sistema de travamento elétrico, vidros elétricos
49 SUN ROOF 25 Teto solar elétrico
50 RR WIPER 15 Limpador traseiro
51 ECU – B2 10 Sistema de travamento das portas, vidro elétrico
52 DIFF 20 Tração nas quatro rodas
53 WASHER 15 Lavador do para-brisa
54 RADIO 10 Sistema de áudio
55 DOME 10 Luzes internas
56 VGRS 40 Direção variável
57 P / W (FL) 20 Vidro elétrico
58 P / W (RL) 20 Vidro elétrico
59 WIPER 25 Limpador dianteiro
60 ECU – IG2 10 Sistema de ar condicionado traseiro
61 SEAT HTR 15 Aquecimento do assento
62 GAUGE2 10 Luzes de ré
63 MET 7,5 Medidores e indicadores
64 IGN 7,5 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
65 SECURITY 7,5 Sistema anti-roubo
66 P / W (RR) 20 Vidro elétrico
67 P / W (FR) 20 Vidro elétrico
68 BATT CHARGE 30 Sistema de carregamento do reboque
69 TIL I TEL 20 Controle de inclinação e telescópico
70 RR A / C 30 Sistema de ar condicionado traseiro
71 RH SEAT 30 Sistema de assento elétrico
72 AIR PUMP 50 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
73 A / F HTR 15 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.

Toyota Land Cruiser (2008-2009) – diagrama da caixa de fusíveis

Ano de produção: 2008, 2009.

O fusível do isqueiro (tomada de força) no Toyota Land Cruiser (2008-2009) é o fusível 30 na caixa de fusíveis.

Compartimento do motor

Compartimento do motor do Toyota Land Cruiser (2008-2009) com fusível 30.
Toyota Land Cruiser – fusíveis – compartimento do motor
Fusível Amp [A] Descrição
1 A / F 15 Aquecedor do ar condicionado
2 HORN 10 Buzina
3 EFI MAIN 25 Aquecedor EFI, A / F
4 IG2 MAIN 30 Injetor;

Ignição;

Odômetro.
5 RR A / C 50 Circuito ausente
6 SEAT-A / C LH 25 Circuito ausente
7 RR S / HTR 20 Aquecimento dos bancos traseiros
8 DEICER 20 Descongelamento do limpador de para-brisa dianteiro
9 CDS FAN 25 Ventilador do condensador
10 TOW TAIL 30 Reboque de trailer
11 RR P / SEAT 30 Circuito ausente
12 ALT-CDS 10 Condensador do alternador
13 FR FOG 15 Faróis de neblina dianteiros
14 SECURITY 5 Buzina de segurança
15 SEAT-A / C RH 25 Circuito ausente
16 STOP 15 Luzes de freio;

Luz de freio alta;

Controle de freio;

Conversor de reboque;

ABS;

VSC;

ECU do corpo principal;

EFI.
17 TOW BRK 30 Controle de freio
18 RR AUTO A / C 50 Controle do ventilador traseiro
19 PTC-1 50 Aquecedor PTC
20 PTC-2 50 Aquecedor PTC
21 PTC-3 50 Aquecedor PTC
22 RH-J / B 40 Circuito ausente
23 SUB BATT 40 Reboque
24 VGRS 40 Circuito ausente
25 H-LP CLN 30 Limpeza dos faróis
26 DEFOG 30 Desembaçador do vidro traseiro
27 AHC 60 Circuito ausente
28 HTR 50 Controle do ventilador
29 PBD 30 Circuito ausente
30 LH-J / B 150 ECU da unidade principal
31 ALT 180 Circuito ausente
32 A/PUMP NO.1 50 UNIDADE DE CONTROLE AI
33 A/PUMP NO.2 50 AI DRIVER2
34 PRINCIPAL 40 Farol;

Sistema de luz diurna.
35 ABS1 50 ABS
36 ABS2 50 ABS
37 ST 30 Sistema de partida
38 IMB 7,5 Caixa de fusíveis para código de identificação;

Sistema de chave inteligente;

GBS.
39 AM2 5 ECU da unidade principal
40 DOME2 7,5 Iluminação do espelho de cortesia;

Módulo de ventilação.
41 ECU-B2 5 Sistema de memória de posição do motorista
42 TEL 5 Circuito ausente
43 RSE 7,5 Entretenimento nos bancos traseiros
44 TOWING 30 Reboque
45 DOOR NO.2 25 ECU da unidade principal
46 STR LOCK 20 Sistema de travamento da direção
47 TURN-HAZ 15 Odômetro, piscas dianteiros;

Piscas traseiros;

Conversor de reboque.
48 EFI MAIN2 20 Bomba de combustível
49 ETCS 10 EFI
50 ALT-S 5 IC-ALT
51 AMP 30 Sistema de áudio
52 RAD NO.1 10 Sistema de navegação;

Instalação do receptor de rádio.
53 ECU-B1 5 Sistema de chave inteligente;

Módulo superior;

Controle de inclinação e telescópico;

Odômetro;

Refrigerador;

ECU do gateway;

Sensor de direção.
54 DOME1 5 Iluminação interna da porta;

Relógio.
55 HEAD LH 15 Faróis altos (esquerdo)
56 HEAD LL 15 Faróis baixos (esquerdo)
57 INJ 10 Injetor, ignição
58 MET 5 Odômetro
59 IGN 10 Circuito aberto;

Sistema de airbag SRS;

ECU do gateway;

Sistema de detecção de passageiros;

Sistema de chave inteligente;

ABS;

VSC;

Sistema de travamento da direção;

GBS.
60 HEAD RH 15 Faróis altos (direito)
61 HEAD RL 15 Faróis baixos (direito)
62 EFI NO.2 7,5 AFM, EVP VSV, 02 SSR,

KEY OFF PMP, AI DRIVER,

AI EX VSV, ACIS VSV.
63 RR A/C NO.2 7,5 Circuito ausente
64 DEF NO.2 5 Aquecedor do espelho retrovisor externo

Painel de instrumentos do lado do motorista

Painel de instrumentos do lado do motorista do Land Cruiser, mostrando AI EX VSV.
Toyota Land Cruiser – fusíveis – painel de instrumentos do lado do motorista
Fusível Amp [A] Descrição
1 CIG 15 Isqueiro
2 BK / UP LP 10 Luzes de ré;

Reboque.
3 ACC 7,5 Unidade amplificadora de componentes estéreo;

Unidade de múltiplos displays;

ECU do gateway;

Unidade receptora de rádio;

ECU do corpo principal;

ECU do espelho;

Entretenimento nos bancos traseiros;

Sistema de chave inteligente;

Relógio.
4 PANEL 10 Tração nas quatro rodas;

Cinzeiro;

Isqueiro;

Controlador de freio;

Refrigerador;

Piloto automático;

Bloqueio do diferencial central;

DAC;

Unidade de exibição;

Aquecimento do assento;

Sistema de ar condicionado;

Iluminação do porta-luvas;

Farol de advertência;

Instalação do receptor de rádio;

Limpador de farol;

Inversor;

Sistema de memória de posição de condução;

ECU do espelho;

Módulo de ventilação;

Sensor de inclinação do interruptor de cortina;

Interruptor da alavanca de câmbio;

Interruptores de direção;

VSC;

Interruptor do console
5 ECU-IG NO.2 10 Sistema de ar condicionado;

Aquecedor;

Módulo superior;

ABS;

VSC;

Sensor de direção;

Sensor de desvio de direção e sensor G;

ECU da unidade principal;

Luzes de freio;

Teto solar;

Relógio;

Controlador do espelho.
6 WINCH 5 Circuito ausente
7 A / C IG 10 Refrigerador;

Ventilador do condensador;

Compressor do radiador;

MG CL;

Desembaçador do vidro traseiro;

RR MGC VLV.
8 TAIL 15 Lanternas traseiras;

Iluminação da placa de licença;

Faróis de neblina dianteiros;

Luzes de posição dianteiras;

Luzes de posição traseiras;

Luzes de estacionamento.
9 WIPER 30 Limpador de para-brisa dianteiro
10 WSH 20 Sistema de pulverização do para-brisa
11 RR WIPER 15 Limpador de para-brisa traseiro
12 4WD 20 4WD
13 LH-IG 5 Alternador;

Bateria auxiliar;

Aquecimento do assento;

Desembaçador do limpador de para-brisa dianteiro;

Pré-tensores dos cintos de segurança;

Luzes de advertência;

Inversor;

Interruptor da alavanca de câmbio.
14 ECU-IG NO.1 5 ABS;

VSC;

Sistema de direção inclinável e telescópica;

ECU do gateway;

Sistema de travamento da transmissão;

Piloto automático;

Cinto de segurança pré-colisão;

Limpeza dos faróis;

Unidade de múltiplos displays;

Sistema de memória de posição de condução;

Sistema de travamento assistido da porta.
15 S/ROOF 25 Teto solar
16 RR DOOR RIGHT 20 Vidros elétricos
17 MIR 15 ECU do espelho;

Aquecimento do espelho externo.
18 RR DOOR LEFT 20 Vidros elétricos
19 FR DOOR LEFT 20 Vidros elétricos
20 FR DOOR RIGHT 20 Vidros elétricos
21 RR FOG 7,5 Circuito ausente
22 A / C 7,5 Sistema de ar condicionado
23 AM1 5 Circuito ausente
24 TI & TE 15 Controle de inclinação e telescópico
25 FR P/SEAT RIGHT 30 Ajuste do banco dianteiro
26 PWR SOCKET 15 Tomada de força
27 OBD 7,5 DLC3
28 PSB 30 Cinto de segurança pré-colisão
29 DOOR NO.1 25 ECU da unidade principal
30 FR P/SEAT LEFT 30 Ajuste do banco dianteiro
31 INVERTER 15 Inversor

Painel de instrumentos do lado do passageiro

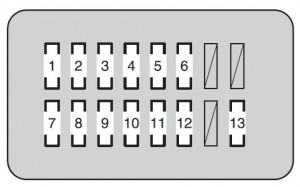

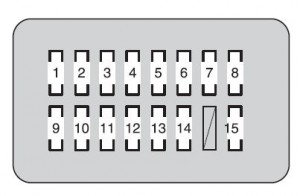

Painel de instrumentos do lado do passageiro do Land Cruiser, com aquecimento de espelho.
Toyota Land Cruiser – fusíveis – painel de instrumentos do lado do passageiro
Fusível Amp [A] Descrição
1 RSF LH 30 Circuito ausente
2 B / DR CLSR RH 30 Circuito ausente
3 B / DR CLSR LH 30 Circuito ausente
4 RSF RH 30 Circuito ausente
5 DOOR DL 15 Circuito ausente
6 AHC-B 20 Circuito ausente
7 AHC-B NO.2 10 Circuito ausente
8 ECU-IG NO.4 5 Sistema de aviso de pressão dos pneus
9 SEAT-A/C FAN 10 Circuito ausente
10 SEAT-HTR 20 Aquecimento do assento
11 AFS 5 Circuito ausente
12 ECU-IG NO.3 5 Circuito ausente
13 TV 10 Unidade de múltiplos displays

Toyota Land Cruiser (2010-2011) – diagrama da caixa de fusíveis

Ano de produção: 2010, 2011.

O fusível do isqueiro (tomada de força) no Toyota Land Cruiser (2010-2011) é o fusível 1 na caixa de fusíveis do lado do motorista.

Compartimento do motor

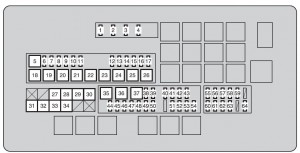

Compartimento do motor do Toyota Land Cruiser (2010-2011) com fusível 1.
Toyota Land Cruiser – fusíveis – compartimento do motor
Fusível Amp [A] Descrição
1 A / F 15 Aquecedor do ar condicionado
2 HORN 10 Buzina
3 EFI MAIN 25 Aquecedor EFI, A / F
4 IG2 MAIN 30 Injetor, ignição, odômetro
5 RR A / C 50 Circuito ausente
6 SEAT-A / C LH 25 Circuito ausente
7 RR S / HTR 20 Aquecimento dos bancos traseiros
8 DEICER 20 Descongelamento do limpador de para-brisa dianteiro
9 CDS FAN 25 Ventilador do condensador
10 TOW TAIL 30 Engate de reboque
11 RR P / SEAT 30 Circuito ausente
12 ALT-CDS 10 Condensador do alternador
13 FR FOG 15 Faróis de neblina dianteiros
14 SECURITY 5 Buzina de segurança
15 SEAT-A / C RH 25 Circuito ausente
16 STOP 15 Luzes de freio;

Luz de freio alta;

Controlador de freio;

Conversor de reboque;

ABS;

VSC;

ECU do corpo principal;

EFI.
17 TOW BRK 30 Controlador de freio
18 RR AUTO A / C 50 Controle do ventilador traseiro
19 PTC-1 50 Aquecedor PTC
20 PTC-2 50 Aquecedor PTC
21 PTC-3 50 Aquecedor PTC
22 RH-J / B 40 Circuito ausente
23 SUB BATT 40 Reboque
24 VGRS 40 Circuito ausente
25 H-LP CLN 30 Limpeza dos faróis
26 DEFOG 30 Desembaçador do vidro traseiro
27 AHC 60 Circuito ausente
28 HTR 50 Controlador do ventilador
29 PBD 30 Circuito ausente
30 LH-J / B 150 ECU da unidade principal
31 ALT 180 Circuito ausente
Leggere  Toyota IQ (desde 2009) – baterias
32 A/PUMP NO.1 50 UNIDADE DE CONTROLE AI
33 A/PUMP NO.2 50 AI DRIVER2
34 PRINCIPAL 40 Farol;

Sistema de luz diurna.
35 ABS1 50 ABS
36 ABS2 50 ABS
37 ST 30 Sistema de partida
38 IMB 7,5 Caixa de fusíveis para código de identificação;

Sistema de chave inteligente;

GBS.
39 AM2 5 ECU da unidade principal
40 DOME2 7,5 Iluminação do espelho de cortesia;

Módulo de ventilação.
41 ECU-B2 5 Sistema de memória de posição do motorista
42 TEL 5 Circuito ausente
43 RSE 7,5 Entretenimento nos bancos traseiros
44 TOWING 30 Reboque
45 DOOR NO.2 25 ECU da unidade principal
46 STR LOCK 20 Sistema de travamento da direção
47 TURN-HAZ 15 Odômetro;

Piscas dianteiros;

Piscas traseiros;

Conversor de reboque.
48 EFI MAIN2 20 Bomba de combustível
49 ETCS 10 EFI
50 ALT-S 5 IC-ALT
51 AMP 30 Sistema de áudio
52 RAD NO.1 10 Sistema de navegação;

Instalação do receptor de rádio.
53 ECU-B1 5 Sistema de chave inteligente;

Módulo superior;

Controle de inclinação e telescópico;

Odômetro;

Refrigerador;

ECU do gateway;

Sensor de direção.
54 DOME1 5 Iluminação interna da porta;

Relógio.
55 HEAD LH 15 Faróis altos (esquerdo)
56 HEAD LL 15 Faróis de neblina (esquerdo)
57 INJ 10 Injetor, ignição
58 MET 5 Odômetro
59 IGN 10 Circuito aberto;

Sistema de airbag SRS;

ECU do gateway;

Sistema de detecção de passageiros;

Sistema de chave inteligente;

ABS;

VSC;

Sistema de travamento da direção;

GBS.
60 HEAD RH 15 Faróis altos (direito)
61 HEAD RL 15 Faróis de neblina (direito)
62 EFI NO.2 7,5 AFM, EVP VSV, 02 SSR,

KEY OFF PMP, AI DRIVER, AI EX VSV,

ACIS VSV.
63 RR A/C NO.2 7,5 Circuito ausente
64 DEF NO.2 5 Aquecedor do espelho externo

Painel de instrumentos do lado do motorista

Painel de instrumentos do lado do motorista do Land Cruiser, indicando ACIS VSV.
Toyota Land Cruiser – fusíveis – painel de instrumentos do lado do motorista
Fusível Amp [A] Descrição
1 CIG 15 Isqueiro
2 BK / UP LP 10 Luzes de ré, reboque
3 ACC 7,5 Unidade amplificadora de componentes estéreo;

Unidade multimonitor;

ECU do gateway;

Unidade receptora de rádio;

ECU da carroceria principal;

ECU do espelho;

Entretenimento para os bancos traseiros;

Sistema de chave inteligente;

Relógio.
4 PANEL 10 Tração nas quatro rodas;

Cinzeiro;

Isqueiro;

Controlador de freio;

Refrigerador;

Piloto automático;

Bloqueio do diferencial central;

DAC;

Unidade de exibição;

Aquecimento do assento;

Sistema de ar condicionado;

Iluminação do porta-luvas;

Luzes de emergência;

Instalação do receptor de rádio;

Limpador de farol;

Inversor;

Sistema de memória de posição do assento;

ECU do espelho;

Módulo de ventilação;

Sensor de inclinação do interruptor de cortina;

Interruptor da alavanca de câmbio;

Interruptores do volante;

VSC;

Interruptor do console.
5 ECU-IG NO.2 10 Sistema de ar condicionado;

Aquecedor;

Módulo superior;

ABS;

VSC;

Sensor de direção;

Sensor de desvio de direção e sensor G;

ECU da unidade principal;

Luzes de freio;

Teto solar;

Relógio;

Espelho EC.
6 WINCH 5 Circuito ausente
7 A / C IG 10 Refrigerador;

Ventilador do condensador;

Compressor do radiador;

MG CL;

Desembaçador do vidro traseiro;

RR MGC VLV.
8 TAIL 15 Lanternas traseiras;

Luzes da placa de licença;

Faróis de neblina dianteiros;

Luzes de posição dianteiras;

Luzes de posição traseiras;

Luzes de estacionamento.
9 WIPER 30 Limpador de para-brisa dianteiro
10 WSH 20 Bico de pulverização do para-brisa
11 RR WIPER 15 Limpador de para-brisa traseiro
12 4WD 20 4WD
13 LH-IG 5 Alternador;

Bateria auxiliar;

Aquecimento do assento;

Desembaçador do limpador de para-brisa dianteiro;

Pré-tensores dos cintos de segurança;

Luzes de emergência;

Inversor;

Interruptor da alavanca de câmbio.
14 ECU-IG NO.1 5 ABS;

VSC;

Sistema de direção inclinável e telescópica;

ECU do gateway;

Sistema de travamento da transmissão;

Piloto automático;

Cinto de segurança pré-colisão;

Limpador de faróis;

Unidade de exibição;

Sistema de memória de posição do assento;

Sistema de travamento assistido da porta.
15 S/ROOF 25 Teto solar
16 RR DOOR RIGHT 20 Vidros elétricos
17 MIR 15 Espelho ECU;

Aquecimento do espelho externo.
18 RR DOOR LEFT 20 Vidros elétricos
19 FR DOOR LEFT 20 Vidros elétricos
20 FR DOOR RIGHT 20 Vidros elétricos
21 RR FOG 7,5 Circuito ausente
22 A / C 7,5 Sistema de ar condicionado
23 AM1 5 Circuito ausente
24 TI & TE 15 Controle ajustável e telescópico
25 FR P/SEAT RIGHT 30 Ajuste do banco dianteiro
26 PWR SOCKET 15 Tomada de força
27 OBD 7,5 DLC3
28 PSB 30 Cinto de segurança pré-colisão
29 DOOR NO.1 25 ECU da unidade principal
30 FR P/SEAT LEFT 30 Ajuste do banco dianteiro
31 INVERTER 15 Inversor

Painel de instrumentos do lado do passageiro

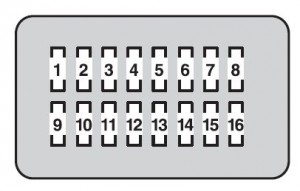

Painel de instrumentos do lado do passageiro do Land Cruiser, com função de aquecimento.
Toyota Land Cruiser – fusíveis – painel de instrumentos do lado do passageiro
Fusível Amp [A] Descrição
1 RSF LH 30 Circuito ausente
2 B / DR CLSR RH 30 Circuito ausente
3 B / DR CLSR LH 30 Circuito ausente
4 RSF RH 30 Circuito ausente
5 DOOR DL 15 Circuito ausente
6 AHC-B 20 Circuito ausente
7 TEL 5 Multimídia
8 TOW BK / UP 7,5 Reboque
9 AHC-B NO.2 10 Circuito ausente
10 ECU-IG NO.4 5 Sistema de aviso de pressão dos pneus
11 SEAT-A/C FAN 10 Circuito ausente
12 SEAT-HTR 20 Aquecimento do assento
13 AFS 5 Circuito ausente
14 ECU-IG NO.3 5 Circuito ausente
15 TV 10 Display

Toyota Land Cruiser (2012) – diagrama da caixa de fusíveis

Ano de produção: 2012.

O fusível do isqueiro (tomada de força) no Toyota Land Cruiser (2012) é o fusível 1 na caixa de fusíveis do painel de instrumentos (tipo A).

Compartimento do motor

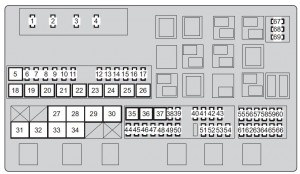

Compartimento do motor do Toyota Land Cruiser (2012) com fusível 1.
Toyota Land Cruiser – fusíveis – compartimento do motor
Fusível Amp [A] Descrição
1 A / F * 1 15 Aquecedor do ar condicionado
EFI MAIN2 * 2, * 3 15 A * 2 VNT DRIVER, EFI, EDU
25 A * 3
2 HORN 10 Buzina
3 EFI MAIN 25 EFI;

Aquecedor A / F;

Bomba de combustível.
4 IG2 MAIN 30 Injetor;

Ignição;

Odômetro.
5 RR A / C 50 Circuito ausente
6 SEAT-A / C LH 25 Aquecedores e ventiladores dos bancos
7 RR S / HTR 20 Aquecimento dos bancos traseiros
8 DEICER 20 Descongelamento do limpador de para-brisa dianteiro
9 CDS FAN 25 Ventilador do condensador
10 TOW TAIL 30 Circuito ausente
11 RR P / SEAT 30 Circuito ausente
12 ALT-CDS 10 ALT-CDS
13 FR FOG 15 Faróis de neblina dianteiros
14 SECURITY 5 SI CURA
15 SEAT-A / C RH 25 Aquecedores e ventiladores dos bancos
16 STOP 15 Luzes de freio;

Luz de freio alta;

ABS;

VSC;

Unidade de controle principal da carroceria;

EFI;

Reboque.
17 AI PUMP HTR * 1 10 Aquecedor da bomba AI
PWR HTR * 2, * 3 7,5 Aquecedor elétrico
18 RR AUTO A / C 50 Sistema de ar condicionado traseiro
19 PTC-1 50 Aquecedor PTC
20 PTC-2 50 Aquecedor PTC
21 PTC-3 50 Aquecedor PTC
22 RH-J / B 40 RH-J / B
23 SUB BATT 40 Reboque
24 VGRS 40 ECU VGRS
25 H-LP CLN 30 Limpador de faróis
26 DEFOG 30 Desembaçador do vidro traseiro
27 AHC 60 AHC de 4 rodas
28 HTR 50 Ar condicionado dianteiro
29 PBD 30 Alimentação da ECU da porta traseira
30 LH-J / B 150 LH-J / B
31 ALT 180 Cada fusível
32 A/PUMP NO.1*1 50 CONTROLADOR AI
GLOW1 * 2, * 3 80 Sistema de pré-aquecimento do motor
33 A/PUMP NO.2*1 50 AI DRIVER2
GLOW2 * 2, * 3 80 Sistema de pré-aquecimento do motor
34 PRINCIPAL 40 Farol,

PRINCIPAL LL, PRINCIPAL RL, PRINCIPAL LH, PRINCIPAL RH
35 ABS1 50 ABS
36 ABS2 50 ABS
37 ST 30 Sistema de partida
38 IMB 7,5 Caixa de fusíveis com código de identificação;

Sistema de entrada inteligente e

partida por botão;

GBS.
39 AM2 5 ECU da unidade principal
40 DOME2 7,5 Iluminação interna;

Módulo superior;

Iluminação interna traseira.
41 ECU-B2 5 Sistema de memória de posição do motorista
42 AMP 2 30 Sistema de áudio
43 RSE 7,5 Circuito ausente
44 TOWING 30 Reboque
45 DOOR NO.2 25 ECU da unidade principal
46 STR LOCK 20 Sistema de bloqueio da direção
47 TURN-HAZ 15 Odômetro;

Piscas dianteiros;

Piscas laterais;

Piscas traseiros;

Reboque.
48 EFI MAIN2 * 1 20 Bomba de combustível
F / PMP * 2, * 3 20 Circuito ausente
49 ETCS * 1 10 EFI
A / F * 3 15 Aquecedor do ar condicionado
50 ALT-S 5 IC-ALT
51 AMP 1 30 Sistema de áudio
52 RAD NO.1 10 Sistema de navegação;

Sistema de áudio;

Sistema de assistência ao estacionamento.
53 ECU-B1 5 Sistema de segurança dupla;

Sistema de entrada e partida inteligente;

Módulo da aeronave;

Sensor de inclinação e G;

Vidro com direção ajustável e telescópica;

Odômetro;

Refrigerador;

ECU do gateway;

Sensor de direção;

VGRS.
54 DOME1 5 Sistema de entrada inteligente com luz de fundo;

Relógio.
55 HEAD LH 15 Faróis altos (esquerdo)
56 HEAD LL 15 Faróis baixos (esquerdo);

Sistema de nivelamento dos faróis.
57 INJ 10 Injetor;

Sistema de ignição.
58 MET 5 Odômetro
59 IGN 10 Circuito aberto;

Sistema de airbag SRS;

ECU do gateway;

Sistema de entrada e partida inteligente;

ABS;

VSC;

Sistema de bloqueio da direção;

GBS.
60 DRL 5 Luzes diurnas
61 HEAD RH 15 Faróis altos (direito)
62 HEAD RL 15 Faróis baixos (direito)
63 EFI NO.2 7,5 Sistema de injeção de ar;

Sensor de fluxo de ar.
64 RR A/C NO.2 7,5 Circuito ausente
65 EFI NO.3*2, 3 7,5 EGR E-VRV B2, D-THROT SOL B2
66 DEF NO.2 5 Aquecedor do espelho externo
67 SPARE 5 Fusível de reserva
68 SPARE 15 Fusível de reserva
69 SPARE 30 Fusível de reserva
* 1: Veículos com motor a gasolina

* 2: Veículos com motor a diesel

(para Rússia, Ucrânia, Cazaquistão, Azerbaijão, Geórgia, Armênia, Bielorrússia)

* 3: Veículos com motor a diesel

(exceto Rússia, Ucrânia, Cazaquistão, Azerbaijão, Geórgia, Armênia, Bielorrússia)

Sob o painel de instrumentos (tipo A)

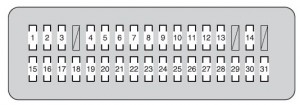

Caixa de fusíveis tipo A sob o painel de instrumentos do Land Cruiser.
Toyota Land Cruiser – fusíveis – painel de instrumentos (tipo A)
Fusível Amp [A] Descrição
1 CIG 15 Isqueiro
2 BK / UP LP 10 Luzes de ré;

Reboque.
3 ACC 7,5 Unidade amplificadora de componentes estéreo;

Unidade multi-display;

ECU do gateway;

Unidade receptora de rádio;

ECU da carroceria principal;

ECU do espelho;

Entretenimento nos bancos traseiros;

Sistema de chave inteligente;

Relógio.
4 PANEL 10 Tração nas quatro rodas;

Cinzeiro;

Isqueiro;

Regulador de freio;

Refrigerador;

Piloto automático;

Bloqueio do diferencial central;

DAC;

Unidade de exibição;

Aquecimento do assento;

Sistema de ar condicionado;

Iluminação do porta-luvas;

Farol de manutenção;

Instalação da unidade de rádio;

Limpeza dos faróis;

Inversor;

Sistema de memória de posição do assento;

ECU do espelho;

Módulo de ar;

Sensor de inclinação do interruptor do airbag;

Interruptor da alavanca de câmbio;

Interruptores de direção;

VSC;

Interruptor do console.
5 ECU-IG NO.2 10 Sistema de ar condicionado;

Aquecedor;

Módulo superior;

ABS;

VSC;

Sensor de direção;

Sensor de inclinação de direção e sensor G;

ECU da unidade principal;

Luzes de freio;

Teto solar;

Relógio;

Espelho EC.
6 WINCH 5 Circuito ausente
7 A / C IG 10 Refrigerador;

Ventilador do condensador;

Compressor do radiador;

MG CL;

Desembaçador do vidro traseiro;

RR MGC VLV.
8 TAIL 15 Lanternas traseiras;

Iluminação da placa de licença;

Faróis de neblina dianteiros;

Luzes laterais dianteiras;

Luzes laterais traseiras;

Luzes de estacionamento.
9 WIPER 30 Limpador de para-brisa dianteiro
10 WSH 20 Lavador de para-brisa
11 RR WIPER 15 Limpador de para-brisa traseiro
12 4WD 20 4WD
13 LH-IG 5 Alternador;

Bateria auxiliar;

Aquecimento do assento;

Desembaçador do limpador de para-brisa dianteiro;

Pré-tensores dos cintos de segurança;

Luzes de manutenção;

Inversor;

Interruptor da alavanca de câmbio.
14 ECU-IG NO.1 5 ABS, VSC;

Vidro inclinável e telescópico;

ECU do gateway;

Sistema de travamento da transmissão;

Piloto automático;

Cinto de segurança pré-colisão;

Limpeza dos faróis;

Unidade multi-display;

Sistema de memória de posição do assento;

Sistema de travamento assistido da porta.
15 S/ROOF 25 Teto panorâmico
16 RR DOOR RIGHT 20 Vidros elétricos
17 MIR 15 ECU do espelho;

Aquecimento do espelho externo.
18 RR DOOR LEFT 20 Vidros elétricos
19 FR DOOR LEFT 20 Vidros elétricos
20 FR DOOR RIGHT 20 Vidros elétricos
21 RR FOG 7,5 Circuito ausente
22 A / C 7,5 Sistema de ar condicionado
23 AM1 5 Circuito ausente
24 TI & TE 15 Controle ajustável e telescópico
25 FR P/SEAT RIGHT 30 Ajuste do banco dianteiro
26 PWR SOCKET 15 Tomada de força
27 OBD 7,5 DLC3
28 PSB 30 Cinto de segurança pré-colisão
29 DOOR NO.1 25 ECU da unidade principal
30 FR P/SEAT LEFT 30 Ajuste do banco dianteiro
31 INVERTER 15 Inversor

Painel de instrumentos do lado do passageiro

Painel de instrumentos do lado do passageiro do Land Cruiser, mostrando aquecimento.
Toyota Land Cruiser – fusíveis – painel de instrumentos (tipo B)
Fusível Amp [A] Descrição
1 RSF LH 30 Circuito ausente
2 B / DR CLSR RH 30 Circuito ausente
3 B / DR CLSR LH 30 Circuito ausente
4 RSF RH 30 Circuito ausente
5 DOOR DL 15 Circuito ausente
6 AHC-B 20 Circuito ausente
7 TEL 5 Multimídia
8 TOW BK / UP 7,5 Reboque
9 AHC-B NO.2 10 Circuito ausente
10 ECU-IG NO.4 5 Sistema de aviso de pressão dos pneus
11 SEAT-A/C FAN 10 Circuito ausente
12 SEAT-HTR 20 Aquecimento do assento
13 AFS 5 Circuito ausente
14 ECU-IG NO.3 5 Circuito ausente
15 STRG HTR 10 Volante aquecido
16 TV 10 Unidade multi-display

Toyota Land Cruiser (2013-2014) – diagrama de fusíveis

Ano de fabricação: 2013, 2014.

O fusível do isqueiro (tomada de força) no Toyota Land Cruiser (2013-2014) é o fusível 1 na caixa de fusíveis do painel de instrumentos (tipo A).

Compartimento do motor (caixa de fusíveis à esquerda) – tipo A

Compartimento do motor do Land Cruiser (2013-2014) com caixa de fusíveis à esquerda.
Toyota Land Cruiser – fusíveis – compartimento do motor (tipo A)
Fusível Amp [A] Descrição
1 A / F * 1 15 Aquecedor do ar condicionado
EFI MAIN2 * 2, * 3 15 A * 2 VNT DRIVER;

EFI;

EDU.
25 A * 3
2 HORN 10 Buzina
3 EFI MAIN 25 EFI;

Aquecedor A / F;

Bomba de combustível.
4 IG2 MAIN 30 Injetor;

Ignição;

Odômetro.
5 RR A / C 50 Circuito ausente
6 SEAT-A / C LH 25 Aquecedores e ventiladores dos bancos
7 RR S / HTR 20 Aquecimento dos bancos traseiros
8 DEICER 20 Descongelamento do limpador dianteiro
9 CDS FAN 25 Ventilador do condensador
10 TOW TAIL 30 Circuito ausente
11 RR P / SEAT 30 Circuito ausente
12 ALT-CDS 10 ALT-CDS
13 FR FOG 15 Faróis de neblina dianteiros
14 SECURITY 5 SEGURANÇA
15 SEAT-A / C RH 25 Aquecedores e ventiladores dos bancos
16 STOP 15 Luzes de freio;

Luz de freio alta;

ABS;

VSC;

ECU da carroceria principal;

EFI;

Reboque.
17 AI PUMP HTR * 1 10 Aquecedor com bomba AI
PWR HTR * 2, * 3 7,5 Aquecedor elétrico
18 RR AUTO A / C 50 Sistema de ar condicionado traseiro
19 PTC-1 50 Aquecedor PTC
20 PTC-2 50 Aquecedor PTC
21 PTC-3 50 Aquecedor PTC
22 RH-J / B 40 RH-J / B
23 SUB BATT 40 Reboque
24 VGRS 40 ECU VGRS
25 H-LP CLN 30 Limpador de faróis
26 DEFOG 30 Desembaçador do vidro traseiro
27 AHC 60 AHC para 4 rodas
28 HTR 50 Ar condicionado dianteiro
29 PBD 30 Alimentação da ECU da porta traseira
30 LH-J / B 150 LH-J / B
31 ALT 180 Cada fusível
32 A/PUMP NO.1*1 50 CONTROLADOR AI
GLOW1 * 2, * 3 80 Sistema de pré-aquecimento do motor
33 A/PUMP NO.2*1 50 AI DRIVER2
GLOW2 * 2, * 3 80 Sistema de pré-aquecimento do motor
34 MAIN 40 Farol;

MAIN LL, MAIN RL, MAIN LH, MAIN RH.
35 ABS1 50 ABS
36 ABS2 50 ABS
37 ST 30 Sistema de partida
38 IMB 7,5 Caixa de fusíveis com código de identificação;

Sistema inteligente de entrada e

partida por botão;

GBS.
39 AM2 5 ECU da unidade principal
40 DOME2 7,5 Iluminação vazia;

Módulo superior;

Iluminação interna traseira.
41 ECU-B2 5 Sistema de memória de posição do motorista
42 AMP 2 30 Sistema de áudio
43 RSE 7,5 Circuito ausente
44 TOWING 30 Reboque
45 DOOR NO.2 25 ECU da unidade principal
46 STR LOCK 20 Sistema de travamento da direção
47 TURN-HAZ 15 Odômetro;

Faróis dianteiros;

Piscas laterais;

Piscas traseiros;

Reboque.
48 EFI MAIN2 * 1 20 Bomba de combustível
F / PMP * 2, * 3 20 Circuito ausente
49 ETCS * 1 10 EFI
A / F * 3 15 Aquecedor do ar condicionado
50 ALT-S 5 IC-ALT
51 AMP 1 30 Sistema de áudio
52 RAD NO.1 10 Sistema de navegação;

Sistema de áudio;

Sistema de assistência ao estacionamento.
53 ECU-B1 5 Sistema de travamento duplo;

Sistema inteligente de entrada e partida;

Módulo de ventilação;

Sensor de inclinação e G;

Sistema de direção inclinável e telescópica;

Odômetro;

Refrigerador;

ECU do portão;

Sensor de direção;

VGRS.
54 DOME1 5 Sistema de entrada iluminado;

Relógio.
55 HEAD LH 15 Faróis de neblina (esquerdo)
56 HEAD LL 15 Faróis de neblina (esquerdo);

Sistema de nivelamento dos faróis.
57 INJ 10 Injetor;

Sistema de ignição.
58 MET 5 Odômetro
59 IGN 10 Circuito aberto;

Sistema de airbag SRS;

ECU do portão;

Sistema inteligente de entrada e partida;

ABS;

VSC;

Sistema de travamento da direção;

GBS.
60 DRL 5 Luzes diurnas
61 HEAD RH 15 Faróis de neblina (direito)
62 HEAD RL 15 Faróis de neblina (direito)
63 EFI NO.2 7,5 Sistema de injeção de ar;

Sensor de fluxo de ar.
64 RR A/C NO.2 7,5 Circuito ausente
65 EFI NO.3*2, 3 7,5 EGR E-VRV B2, D-THROT SOL B2
66 DEF NO.2 5 Aquecedor do espelho externo
67 SPARE 5 Fusível sobressalente
68 SPARE 15 Fusível sobressalente
69 SPARE 30 Fusível sobressalente
* 1: Veículos com motor a gasolina

* 2: Veículos com motor a diesel

(para Rússia, Ucrânia, Cazaquistão, Azerbaijão, Geórgia, Armênia, Bielorrússia)

* 3: Veículos com motor a diesel

(exceto Rússia, Ucrânia, Cazaquistão, Azerbaijão, Geórgia, Armênia, Bielorrússia)
Leggere  Toyota Aygo AB10 (2005-2014) – Caixa de fusíveis

Compartimento do motor (painel de fusíveis à esquerda) – tipo B

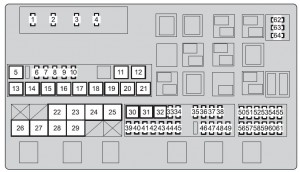

Painel de fusíveis tipo B no compartimento do motor do Land Cruiser.
Toyota Land Cruiser – fusíveis – compartimento do motor (tipo B)
Fusível Amp [A] Descrição
1 A / F * 1 15 Aquecedor do ar condicionado
EFI MAIN2 * 2, * 3 15 A * 2 VNT DRIVER, EFI, EDU
25 A * 3
2 HORN 10 Buzina
3 EFI MAIN 25 EFI;

Aquecedor A / F;

Bomba de combustível.
4 IG2 MAIN 30 INJ, IGN, MET
5 RR A / C 50 Controlador do ventilador
6 CDS FAN 25 Ventilador do condensador
7 RR S / HTR 20 Aquecimento dos bancos traseiros
8 FR FOG 7,5 Faróis de neblina dianteiros
9 STOP 15 Luzes de freio;

Luz de freio alta;

ABS;

VSC;

ECU da carroceria principal;

EFI;

Reboque.
10 SEAT-A / C LH 25 Aquecedores e ventiladores dos bancos
11 HWD4 30 Aquecimento do para-brisa dianteiro
12 HWD3 30 Aquecimento do para-brisa dianteiro
13 AHC 50 AHC para 4 rodas
14 PTC-1 50 Aquecedor PTC
15 PTC-2 50 Aquecedor PTC
16 PTC-3 50 Aquecedor PTC
17 RH-J / B 50 RH-J / B
18 SUB BATT 40 Reboque
19 VGRS 40 ECU VGRS
20 H-LP CLN 30 Limpador de faróis
21 DEFOG 30 Aquecimento do vidro traseiro
22 SUB-R / B 100 SUB-R / B
23 HTR 50 Ar condicionado dianteiro
24 PBD 30 Alimentação da ECU da porta traseira
25 LH-J / B 150 LH-J / B
26 ALT 180 Alternador
27 A/PUMP NO.1*1 50 CONTROLADOR AI
GLOW1 * 2, * 3 80 Pré-aquecimento do motor
28 A/PUMP NO.2*1 50 AI DRIVER2
GLOW2 * 2, * 3 80 Pré-aquecimento do motor
29 MAIN 40 Farol,

HEAD LL, HEAD RL, HEAD LH, HEAD RH
30 ABS1 50 ABS
31 ABS2 50 ABS
32 ST 30 Sistema de partida
33 IMB 7,5 Caixa de fusíveis com código de identificação;

Sistema inteligente de entrada e

partida por botão;

GBS.
34 AM2 5 ECU da unidade principal
35 DOME2 7,5 Luzes transparentes;

Módulo superior;

Iluminação interna traseira
36 ECU-B2 5 Sistema de memória de posição do motorista
37 AMP 2 30 Sistema de áudio
38 RSE 7,5 Circuito ausente
39 TOWING 30 Reboque
40 DOOR NO.2 25 ECU da unidade principal
41 STR LOCK 20 Sistema de travamento da direção
42 TURN-HAZ 15 Odômetro;

Faróis dianteiros;

Piscas laterais;

Piscas traseiros;

Reboque.
43 EFI MAIN2 * 1 20 Bomba de combustível
F / PMP * 2, * 3 20 Circuito ausente
44 ETCS * 1 10 EFI
A / F * 3 15 Aquecedor do ar condicionado
45 ALT-S 5 IC-ALT
46 AMP 1 30 Sistema de áudio
47 RAD NO.1 10 Sistema de navegação;

Sistema de áudio;

Sistema de assistência ao estacionamento.
48 ECU-B1 5 Sistema de travamento duplo;

Sistema inteligente de entrada e partida;

Módulo de ventilação;

Sensor de inclinação e G;

Sistema de direção inclinável e telescópica;

Odômetro;

Refrigerador;

ECU do portão;

Sensor de direção;

VGRS.
49 DOME1 5 Sistema inteligente de iluminação de entrada;

Relógio.
50 HEAD LH 15 Faróis de neblina (esquerdo)
51 HEAD LL 15 Faróis altos (esquerdo);

Sistema de nivelamento dos faróis.
52 INJ 10 Injetor;

Sistema de ignição.
53 MET 5 Odômetro
54 IGN 10 Circuito aberto;

Sistema de airbag SRS;

ECU do portão;

Sistema inteligente de entrada e partida;

ABS;

VSC;

Sistema de travamento da direção;

GBS.
55 DRL 5 Luzes diurnas
56 HEAD RH 15 Faróis de neblina (direito)
57 HEAD RL 15 Faróis altos (direito)
58 EFI NO.2 7,5 Sistema de injeção de ar;

Sensor de fluxo de ar.
59 RR A/C NO.2 7,5 Circuito ausente
60 EFI NO.3*2, 3 7,5 EGR E-VRV B2,

D-THROT SOL B2
61 DEF NO.2 5 Aquecedor do espelho externo
62 SPARE 5 Fusível sobressalente
63 SPARE 15 Fusível sobressalente
64 SPARE 30 Fusível sobressalente
* 1: Veículos com motor a gasolina

* 2: Veículos com motor a diesel

(para Rússia, Ucrânia, Cazaquistão, Azerbaijão, Geórgia, Armênia, Bielorrússia)

* 3: Veículos com motor a diesel

(exceto Rússia, Ucrânia, Cazaquistão, Azerbaijão, Geórgia, Armênia, Bielorrússia)

Compartimento do motor (painel de fusíveis, se equipado à direita)

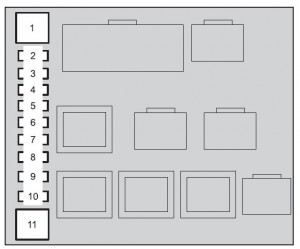

Painel de fusíveis à direita no compartimento do motor do Land Cruiser.
Toyota Land Cruiser – fusíveis – compartimento do motor
Fusível Amp [A] Descrição
1 HWD1 30 Descongelamento aquecido do para-brisa dianteiro
2 TOW BRK 30 Circuito ausente
3 RR P / SEAT 30 Circuito ausente
4 PWR HTR * 1 7,5 Circuito ausente
PWR HTR * 2 7,5 Aquecedor elétrico
5 DEICER 20 Descongelamento do limpador dianteiro
6 ALT-CDS 10 ALT-CDS
7 SECURITY 5 SEGURANÇA
8 FOTEL A / C RH 25 Aquecedores e ventiladores dos bancos
9 AI PMP HTR * 1 10 Aquecedor com bomba AI
AI PMP HTR * 2 10 Circuito ausente
10 TOW TAIL 30 Circuito ausente
11 HWD2 30 Descongelamento aquecido do para-brisa dianteiro
* 1: Veículos com motor a gasolina
* 2: Veículos com motor a diesel

Sob o painel de instrumentos (tipo A)

Caixa de fusíveis tipo A sob o painel de instrumentos do Land Cruiser.
Toyota Land Cruiser – fusíveis – painel de instrumentos (tipo A)
Fusível Amp [A] Descrição
1 CIG 15 Isqueiro
2 BK / UP LP 10 Luzes de ré, reboque
3 ACC 7,5 Unidade amplificadora estéreo;

Unidade multimídia;

ECU do portão;

Unidade receptora de rádio;

ECU da unidade principal;

ECU do espelho;

Entretenimento para os bancos traseiros;

Sistema de chave inteligente;

Relógio.
4 PANEL 10 Tração nas quatro rodas;

Cinzeiro;

Isqueiro;

Controle de freio;

Refrigerador;

Piloto automático;

Bloqueio do diferencial central;

DAC;

Unidade de exibição;

Aquecimento do banco;

Sistema de ar condicionado;

Iluminação do porta-luvas;

Luz de advertência;

Instalação do receptor de rádio;

Limpador de faróis;

Inversor;

Sistema de memória de posição do banco;

ECU do espelho;

Módulo de ventilação;

Sensor de inclinação do interruptor do airbag;

Interruptor da alavanca de câmbio;

Interruptores do volante;

VSC;

Interruptor do console.
5 ECU-IG NO.2 10 Sistema de ar condicionado;

Aquecedor;

Módulo superior;

ABS;

VSC;

Sensor de direção;

Sensor de inclinação da direção e sensor G;

ECU da unidade principal;

Luzes de freio;

Teto solar;

Relógio;

ECU do espelho.
6 WINCH 5 Circuito ausente
7 A / C IG 10 Refrigerador;

Ventilador do condensador;

Compressor do refrigerador;

MG CL;

Descongelamento do vidro traseiro;

RR MGC VLV.
8 TAIL 15 Luzes traseiras;

Luzes da placa de licença;

Faróis de neblina dianteiros;

Luzes de posição dianteiras;

Luzes de posição traseiras;

Luzes de estacionamento.
9 WIPER 30 Limpador dianteiro
10 WSH 20 Sistema de pulverização do para-brisa dianteiro
11 RR WIPER 15 Limpador traseiro
12 4WD 20 4WD
13 LH-IG 5 Alternador;

Bateria auxiliar;

Aquecimento do banco;

Descongelamento dos limpadores dianteiros;

Pré-tensores dos cintos de segurança;

Luzes de advertência;

Inversor;

Interruptor da alavanca de câmbio.
14 ECU-IG NO.1 5 ABS;

VSC;

Sistema de direção inclinável e telescópica;

ECU do portão;

Sistema de travamento da transmissão;

Piloto automático;

Cinto de segurança pré-colisão;

Limpeza dos faróis;

Unidade multimídia;

Sistema de memória de posição do banco;

Sistema de travamento assistido da porta.
15 S/ROOF 25 Teto solar
16 RR DVERE PRAVÁ 20 Vidros elétricos
17 MIR 15 ECU do espelho;

Aquecimento do espelho externo.
18 RR DVERE ĽAVÁ 20 Vidros elétricos
19 FR DVERE ĽAVÁ 20 Vidros elétricos
20 FR DVERE PRAVÁ 20 Vidros elétricos
21 RR HMLOVÉ 7,5 Circuito ausente
22 A / C 7,5 Instalação do ar condicionado
23 AM1 5 Circuito ausente
24 TI & TE 15 Controle de inclinação e telescópico
25 FR P/SEDADLO PRAVÉ 30 Ajuste do banco dianteiro
26 PWR ZÁSUVKA 15 Tomada de força
27 OBD 7,5 DLC3
28 PSB 30 Cinto de segurança pré-colisão
29 DVERE Č.1 25 ECU da unidade principal
30 FR P/SEDADLO ĽAVÉ 30 Ajuste do banco dianteiro
31 INVERTER 15 Inversor

Painel de instrumentos do lado do passageiro

Painel de instrumentos do lado do passageiro do Land Cruiser, com aquecimento.
Toyota Land Cruiser – fusíveis – painel de instrumentos (tipo B)
Fusível Amp [A] Circuito
1 RSF LH 30 Circuito ausente
2 B / DR CLSR RH 30 Circuito ausente
3 B / DR CLSR LH 30 Circuito ausente
4 RSF RH 30 Circuito ausente
5 DOOR DL 15 Circuito ausente
6 AHC-B 20 Circuito ausente
7 TEL 5 Multimídia
8 TOW BK / UP 7,5 Reboque
9 AHC-B NO.2 10 Circuito ausente
10 ECU-IG NO.4 5 Sistema de alerta de pressão dos pneus
11 SEAT-A/C FAN 10 Circuito ausente
12 SEAT-HTR 20 Aquecimento do banco
13 AFS 5 Circuito ausente
14 CU-IG NO.3 5 Circuito ausente
15 STRG HTR 10 Aquecimento do volante
16 TV 10 Unidade multimídia

Toyota Land Cruiser (2015-2016) – diagrama de fusíveis

Ano de fabricação: 2015, 2016.

O fusível do isqueiro (tomada de força) no Toyota Land Cruiser (2015-2016) é o fusível 1 na caixa de fusíveis do painel de instrumentos (tipo A).

Compartimento do motor (caixa de fusíveis à esquerda)

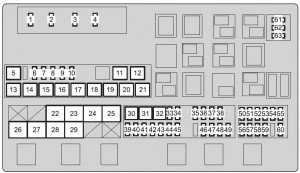

Compartimento do motor do Land Cruiser (2015-2016) com caixa de fusíveis à esquerda.
Toyota Land Cruiser – fusíveis – compartimento do motor
Fusível Amp [A] Descrição
1 A / F 15 Aquecedor do ar condicionado
2 HORN 10 Buzina
3 EFI MAIN 25 EFI;

Aquecedor A / F;

Bomba de combustível.
4 IG2 MAIN 30 INJ, IGN, MET
5 RR A / C 50 Controlador do ventilador
6 CDS FAN 25 Ventilador do condensador
7 RR S / HTR 20 Aquecimento dos bancos traseiros
8 FR FOG 7,5 Faróis de neblina dianteiros
9 STOP 15 Luzes de freio;

luz de freio superior;

controlador de freio;

ABS;

VSC;

ECU da carroceria principal;

EFI;

Reboque.
10 SEAT-A / C LH 25 Aquecedores e ventiladores dos bancos
11 HWD4 30 Circuito ausente
12 HWD3 30 Circuito ausente
13 AHC 50 Circuito ausente
14 PTC-1 50 Aquecedor PTC
15 PTC-2 50 Aquecedor PTC
16 PTC-3 50 Aquecedor PTC
17 RH-J / B 50 RH-J / B
18 SUB BATT 40 Reboque
19 VGRS 40 ECU VGRS
20 H-LP CLN 30 Limpeza dos faróis
21 DEFOG 30 Desembaçador do vidro traseiro
22 SUB-R / B 100 SUB-R / B
23 HTR 50 Ar condicionado dianteiro
24 PBD 30 Circuito ausente
25 LH-J / B 150 LH-J / B
26 ALT 180 Alternador
27 A/PUMP NO.1 50 CONTROLADOR AI
28 A/PUMP NO.2 50 AI DRIVER2
29 MAIN 40 Farol;

Sistema de luzes diurnas;

HEAD LL, HEAD RL, HEAD LH, HEAD RH
30 ABS1 50 ABS
31 ABS2 50 ABS
32 ST 30 Sistema de partida
33 IMB 7,5 Caixa de fusíveis com código de identificação;

Sistema inteligente de entrada e

partida por botão;

GBS.
34 AM2 5 ECU da unidade principal
35 DOME2 7,5 Iluminação de boas-vindas;

Módulo superior;

Iluminação interna traseira
36 ECU-B2 5 Sistema de memória de posição do motorista
37 AMP 2 30 Sistema de áudio
38 RSE 7,5 Circuito ausente
39 TOWING 30 Reboque
40 DOOR NO.2 25 ECU da unidade principal
41 STR LOCK 20 Sistema de travamento da direção
42 TURN-HAZ 15 Odômetro;

Faróis dianteiros;

Piscas laterais;

Piscas traseiros;

Reboque
43 EFI MAIN2 20 Bomba de combustível
44 ETCS 10 EFI
45 ALT-S 5 IC-ALT
46 AMP 1 30 Sistema de áudio
47 RAD NO.1 10 Sistema de navegação;

Sistema de áudio;

Sistema de assistência ao estacionamento
48 ECU-B1 5 Sistema de chave inteligente;

Módulo superior;

Vidro operável por inclinação e telescópico;

Odômetro;

Refrigerador;

ECU do portão, c

sensor de direção.
49 DOME1 5 Entrada iluminada;

Relógio.
50 HEAD LH 15 Faróis baixos dianteiros (esquerdo)
51 HEAD LL 15 Faróis altos dianteiros (esquerdo);

Sistema de nivelamento dos faróis.
52 INJ 10 Injetor;

Sistema de ignição.
53 MET 5 Odômetro
54 IGN 10 Circuito aberto;

Sistema de airbag SRS;

ECU do portão;

Sistema inteligente de entrada e

partida;

ABS;

VSC;

Sistema de travamento da direção;

GBS.
55 DRL 5 Luzes diurnas
56 HEAD RH 15 Faróis baixos dianteiros (direito)
57 HEAD RL 15 Faróis altos dianteiros (direito)
58 EFI NO.2 7,5 Sistema de injeção de ar;

Medidor de fluxo de ar.
59 RR A/C NO.2 7,5 Circuito ausente
60 EFI NO.3 7,5 EGR E-VRV B2, D-THROT SOL B2
61 DEF NO.2 5 Aquecedor do espelho externo
62 SPARE 5 Fusível sobressalente
63 SPARE 15 Fusível sobressalente
64 SPARE 30 Fusível sobressalente

Compartimento do motor (caixa de fusíveis, se presente à direita)

Caixa de fusíveis à direita no compartimento do motor do Land Cruiser.
Toyota Land Cruiser – fusíveis – compartimento do motor
Fusível Amp [A] Descrição
1 HWD1 30 Aquecedor do para-brisa dianteiro
2 TOW BRK 30 Circuito ausente
3 RR P / SEAT 30 Circuito ausente
4 PWR HTR 7,5 Circuito ausente
5 DEICER 20 Aquecedor do limpador do para-brisa dianteiro
6 ALT-CDS 10 ALT-CDS
7 SECURITY 5 SEGURANÇA
8 FOTEL A / C RH 25 Aquecedores e ventiladores dos bancos
9 AI PMP HTR * 1 10 Aquecedor com bomba AI
AI PMP HTR * 2 10 Circuito ausente
10 TOW TAIL 30 Circuito ausente
11 HWD2 30 Aquecedor do para-brisa dianteiro

Painel de instrumentos do lado do motorista

Painel de instrumentos do lado do motorista do Land Cruiser, com medidor de fluxo.
Toyota Land Cruiser – fusíveis – painel de instrumentos (tipo A)
Fusível Amp [A] Descrição
1 CIG 15 Isqueiro
2 BK / UP LP 10 Luzes de ré;

Reboque.
3 ACC 7,5 Unidade amplificadora estéreo;

Unidade de múltiplos displays;

ECU do portão;

Unidade receptora de rádio;

ECU da carroceria principal;

ECU do espelho;

Entretenimento para os bancos traseiros;

Sistema de chave inteligente;

Relógio.
4 PANEL 10 Tração nas quatro rodas;

Cinzeiro;

Isqueiro;

Controlador de freio;

Refrigerador;

Piloto automático;

Bloqueio do diferencial central;

DAC;

Unidade de exibição;

Aquecimento do banco;

Sistema de ar condicionado;

Iluminação do porta-luvas;

Luz de manutenção;

Instalação do receptor de rádio;

Limpeza dos faróis;

Inversor;

Sistema de memória de posição do banco;

ECU do espelho;

Módulo de ventilação;

Sensor de inclinação do interruptor do airbag;

Interruptor da alavanca de câmbio;

Interruptores do volante;

VSC;

Interruptor do console.
5 ECU-IG NO.2 10 Sistema de ar condicionado;

Aquecedor;

Módulo superior;

ABS;

VSC;

Sensor de direção;

Sensor de inclinação e sensor G;

ECU da unidade principal;

Luzes de parada;

Teto solar;

Relógio;

ECU do espelho.
6 WINCH 5 Circuito ausente
7 A / C IG 10 Refrigerador;

Ventilador do condensador;

Compressor do refrigerador;

MG CL;

Desembaçador do vidro traseiro;

RR MGC VLV.
8 TAIL 15 Luzes traseiras;

Luzes da placa de licença;

Faróis de neblina dianteiros;

Luzes de posição dianteiras;

Luzes de posição traseiras;

Luzes de estacionamento.
9 WIPER 30 Limpador dianteiro
10 WSH 20 Bico de pulverização do para-brisa dianteiro
11 RR WIPER 15 Limpador traseiro
12 4WD 20 4WD
13 LH-IG 5 Alternador;

Bateria auxiliar;

Aquecimento do banco;

Desembaçador dos limpadores do para-brisa dianteiro;

Pré-tensores dos cintos de segurança;

Luzes de manutenção;

Inversor;

Interruptor da alavanca de câmbio.
14 ECU-IG NO.1 5 ABS;

VSC;

Sistema de direção ajustável e telescópica;

ECU do portão;

Sistema de travamento da alavanca de câmbio;

Piloto automático;

Cinto de segurança pré-colisão;

Limpeza dos faróis;

Unidade de múltiplos displays;

Sistema de memória de posição do banco;

Sistema de travamento assistido da porta.
15 S/ROOF 25 Teto solar
16 RR DVERE PRAVÉ 20 Vidros elétricos
17 MIR 15 ECU do espelho;

Aquecimento do espelho externo.
18 RR DVERE ĽAVÉ 20 Vidros elétricos
19 FR DVERE ĽAVÉ 20 Vidros elétricos
20 FR DVERE PRAVÉ 20 Vidros elétricos
21 RR HMLOVÉ 7,5 Circuito ausente
22 A / C 7,5 Sistema de ar condicionado
23 AM1 5 Circuito ausente
24 TI & TE 15 Controle ajustável e telescópico
25 FR P/SEDADLO PRAVÉ 30 Ajuste do banco dianteiro
26 PWR ZÁSUVKA 15 Tomada de força
27 OBD 7,5 DLC3
28 PSB 30 Cinto de segurança pré-colisão
29 DVERE Č.1 25 ECU da unidade principal
30 FR P/SEDADLO ĽAVÉ 30 Ajuste do banco dianteiro
31 INVERTER 15 Inversor

Painel de instrumentos do lado do passageiro

Painel de instrumentos do lado do passageiro do Land Cruiser, com aquecimento.
Toyota Land Cruiser – fusíveis – painel de instrumentos (tipo B)
Fusível Amp [A] Descrição
1 RSF LH 30 Circuito ausente
2 B / DR CLSR RH 30 Circuito ausente
3 B / DR CLSR LH 30 Circuito ausente
4 RSF RH 30 Circuito ausente
5 DOOR DL 15 Circuito ausente
6 AHC-B 20 Circuito ausente
7 TEL 5 Multimídia
8 TOW BK / UP 7,5 Reboque
9 AHC-B NO.2 10 Circuito ausente
10 ECU-IG NO.4 5 Sistema de alerta de pressão dos pneus
11 SEAT-A/C FAN 10 Circuito ausente
12 SEAT-HTR 20 Aquecedor do banco
13 AFS 5 Circuito ausente
14 ECU-IG NO.3 5 Circuito ausente
15 STRG HTR 10 Sistema de aquecimento do volante
16 TV 10 Unidade de múltiplos displays

Sobre o Toyota Land Cruiser (1996-2016)

O Toyota Land Cruiser, fabricado entre 1996 e 2016, é conhecido por sua robustez e confiabilidade. Este modelo tornou-se popular entre os motoristas que precisam de um veículo capaz de lidar com terrenos difíceis e, ao mesmo tempo, proporcionar conforto em viagens longas. O Land Cruiser oferecia várias opções de motor, incluindo potentes variantes a diesel e a gasolina, que garantiam desempenho suficiente para diversas condições de condução. Graças à sua tração nas quatro rodas e tecnologias avançadas para condução off-road, este modelo era a escolha ideal para aventureiros e profissionais que precisam de um veículo confiável em qualquer situação.

Diagrama da caixa de fusíveis do Toyota Land Cruiser

Esta página exibe o diagrama da caixa de fusíveis do Toyota Land Cruiser, essencial para a identificação e manutenção dos componentes elétricos do veículo. As localizações típicas da caixa de fusíveis neste modelo são sob o capô e no interior do veículo, frequentemente perto da porta do motorista. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. O diagrama da caixa de fusíveis fornece uma visão clara de quais fusíveis são responsáveis por cada circuito elétrico, o que é crucial para um diagnóstico e reparo rápidos.

Post correlati:

  1. Toyota Avensis I (T22) (1997-2003) – bateria
  2. Toyota GT 86 Coupé (desde 2012) – baterias
  3. Toyota Yaris XP90 (2005-2013) – caixa de fusíveis
  4. Toyota Camry (2001-2006) – Caixa de fusíveis
  5. Toyota Prius XW20 (2004-2009) – Caixa de fusíveis
  6. Toyota Highlander XU20 (2000-2007) – caixa de fusíveis
  7. Toyota FJ Cruiser (2006-2017) – caixa de fusíveis
  8. Toyota Sienna XL10 (1998-2003) – caixa de fusíveis
João Ferreira

João Ferreira

O meu nome é João Ferreira e sou apaixonado por mecânica automóvel e sistemas elétricos de veículos. Há vários anos estudo e analiso caixas de fusíveis, relés e diagramas elétricos de diferentes marcas e modelos de automóveis. Criei este site para reunir, de forma clara e organizada, esquemas de fusíveis e informações técnicas que ajudam motoristas e entusiastas a identificar rapidamente o fusível correto no seu veículo. O meu objetivo é tornar a informação técnica mais acessível e facilitar pequenas reparações ou diagnósticos elétricos no dia a dia. 🔧🚗
