Toyota Highlander XU40 (2007-2013) – Caixa de fusíveis

João Ferreira

Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota Highlander XU40 (2007–2013), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.

Toyota Highlander XU40 (2007-2008) – esquema de fusíveis

Ano de fabricação: 2007, 2008.

O fusível do isqueiro (tomada de energia) no Toyota Highlander XU40 (2007-2008) é o fusível 6 no diagrama de fusíveis.

Compartimento do motor

Tipo A (bloco de fusíveis na parte traseira da tampa)

Diagrama do bloco de fusíveis Tipo A na tampa traseira do Toyota Highlander XU40 (2007-2008).
Toyota Highlander – fusíveis – compartimento do motor (tipo A – esquema de fusíveis na parte traseira da tampa)

Tipo A (bloco de fusíveis)

Localização do fusível 6 do isqueiro no bloco Tipo A do Highlander XU40 (2007-2008).
Toyota Highlander – fusíveis – compartimento do motor (tipo A – esquema de fusíveis)
Fusível Amp [A] Descrição
1 SPARE 7,5 Fusível de reserva
2 SPARE 15 Fusível de reserva
3 SPARE 25 Fusível de reserva
4 DEF RLY 10 Desembaçador do vidro traseiro
5 MIR HTR 20 MIR HTR (15 A)
6 P/OUT 20 Tomada de energia
7 DOOR 1 25 Sistema de comunicação multiplex
8 EFI NO.2 10 Sistema de injeção multiponto;

Sistema de injeção multiponto sequencial.
9 EFI NO.3 10 Sistema de injeção multiponto;

Sistema de injeção multiponto sequencial.
10 INJ NO.1 15 Sistema de partida
11 INJ NO.2 10 Sistema de partida
12 HTR 50 Sistema de ar condicionado
13 VSC NO.1 50 Sistema avançado de controle de estabilidade do veículo
14 FAN MAIN 50 Ventilador de arrefecimento elétrico
15 VSC NO.2 30 Sistema avançado de controle de estabilidade do veículo
16 PTC NO.1 50 Aquecedor PTC
17 PTC NO.2 30 Aquecedor PTC
18 PTC NO.3 30 Aquecedor PTC
19 RR CLR 40 Sistema de ar condicionado
20 RR DEF 30 Desembaçador do vidro traseiro
21 PBD 30 Porta traseira elétrica
22 ALT 140 MIR HTR, P/OUT, DOOR 1,

HTR, RR DEF, FAN MAIN,

ABS NO.1, PTC NO.1, RR CLR,

PTC NO.2, PTC NO.3, ABS NO.2,

PBD
23 EPS 80 Direção assistida elétrica
24 ST 30 Sistema de partida
25 CRT 10 Sistema de entretenimento do banco traseiro
26 RADIO1 158 Sistema de áudio
27 ECU-B 10 Sensor de direção;

Indicadores e medidores;

Relógio;

Sistema de ar condicionado;

Unidade de controle principal da carroceria;

Controle remoto sem fio;

Sistema de chave inteligente;

Porta traseira elétrica;

Sistema de diagnóstico a bordo.
28 DOME 10 Iluminação de cortesia;

Iluminação pessoal;

Iluminação interior;

Indicadores e medidores;

Lâmpada do interruptor do motor;

Iluminação adicional da porta;

Porta traseira elétrica.
29 AMP 15 Sistema de áudio
30 TOWING 30 Luzes do reboque
31 IG2 25 WTR NR 1, WTR NR 2
32 STR LOCK 20 Sistema de bloqueio da direção
33 EFI MAIN 25 EFI NR 2, EFI NR 3
34 HAZ 15 Luzes de emergência
35 G / H 10 Sistema de travamento elétrico;

Sistema de comunicação multiplex.
36 ALT-S 7,5 Sistema de carregamento
37 AM2 7,5 Sistema de comunicação multiplex
38 H-LP LH 15 Farol esquerdo (luz alta)
39 H-LP RH 15 Farol direito (luz alta)
40 H-LP LL 15 Farol esquerdo (luz baixa)
41 H-LP RL 15 Farol direito (luz baixa)
42 HORN 10 Buzina
43 EFI NO.1 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de chave inteligente.
44 ETCS 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de controle eletrônico do acelerador.
45 A / F 20 Sensor de relação ar-combustível
46 S-HORN 7,5 Buzina

Tipo B (se presente)

Ilustração do bloco de fusíveis Tipo B, se presente, para o sistema de acelerador eletrônico.
Toyota Highlander – fusíveis – compartimento do motor (tipo B)
Fusível Amp [A] Circuito
1 INV-W / P 15 Circuito ausente
2 IGCT NO.2 7,5 Circuito ausente
3 A / CD 10 Circuito ausente

Sob o painel de instrumentos

Parte frontal da caixa de fusíveis

Vista frontal da caixa de fusíveis do Toyota Highlander XU40, detalhando o sistema de acelerador.
Toyota Highlander – fusíveis – painel de instrumentos (parte frontal da caixa de fusíveis)

Caixa de fusíveis

Caixa de fusíveis principal do veículo, relacionada ao controle eletrônico do acelerador.
Toyota Highlander – fusíveis – painel de instrumentos (esquema de fusíveis)
Fusível Amp [A] Descrição
1 P / SEAT 30 Assento elétrico
2 POWER 30 Vidros elétricos
3 RR DOOR RH 25 Vidros elétricos
4 RR DOOR LH 25 Vidros elétricos
5 FR FOG 15 Faróis de neblina dianteiros
6 OBD 7,5 Sistema de diagnóstico a bordo
7 FR DEF 25 Aquecedor do limpador de para-brisa dianteiro
8 STOP 10 Luzes de freio;

Sistema avançado de controle de estabilidade do veículo.
9 DOOR NO.2 25 Vidros elétricos
10 AM1 7,5 Sistema de partida
11 RR FOG 7,5 Circuito ausente
12 FUEL OPN 7,5 Circuito ausente
13 S/ROOF 30 Teto solar elétrico
14 TAIL 15 Luzes de posição;

Luzes traseiras;

Iluminação da placa de licença;

Faróis de neblina dianteiros;

Luzes do reboque.
Leggere  Toyota Avensis I (T22) (1997-2003) – bateria
15 PANEL 7,5 Iluminação do compartimento de passageiros;

Luzes de emergência;

Sistema de áudio;

Desembaçadores dos espelhos retrovisores;

Relógio;

Sistema de travamento das portas;

Aquecimento dos bancos;

Sistema de entretenimento do banco traseiro;

Sistema avançado de controle de estabilidade do veículo;

Controle de iluminação do painel de instrumentos;

Interruptor eletrônico da transmissão;

Transmissão automática;

Sistema de assistência em descidas;

Interruptores do volante.
16 ECU IG NO.1 10 Sistema de comunicação multiplex;

Teto solar elétrico;

Transmissão automática controlada eletronicamente;

Porta traseira elétrica;

Aquecimento dos bancos;

Sistema de alerta de pressão dos pneus;

Direção assistida eletrônica;

Transmissão automática.
17 ECU IG NO.2 7,5 Sistema avançado de controle de estabilidade do veículo
18 A/C NO.2 10 Sistema de ar condicionado
19 WASH 20 Limpadores e lavadores do para-brisa dianteiro
20 S-HTR 20 Aquecimento dos bancos
21 GAUGE NO.1 10 Sistema de áudio;

Desembaçadores dos espelhos retrovisores;

Luzes de ré;

Sistema de carregamento;

Luzes de emergência;

Sistema de controle de tração;

Controle de iluminação do painel de instrumentos;

Desembaçador do para-brisa dianteiro.
22 FR WIP 30 Limpadores e lavadores do para-brisa dianteiro
23 RR WIP 15 Limpador e lavador do vidro traseiro
24 IGN 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de bloqueio da direção;

Sistema antibloqueio;

Sistema de chave inteligente;

Sistema de airbag SRS.
25 GAUGE NO.2 7,5 Tacômetro e instrumentos de medição;

Monitor traseiro.
26 ECU-ACC 7,5 Espelho elétrico;

Sistema de bloqueio da transmissão;

Sistema de chave inteligente.
27 ACC SOCK NO.1 10 Tomada de energia
28 ACC SOCK NO.2 20 Tomada de energia
29 RADIO NO.2 7,5 Sistema de áudio;

Relógio;

Sistema de entretenimento do banco traseiro;

Sistema de carregamento;

Iluminação interna;

Iluminação pessoal.
30 MIR HTR 15 Desembaçadores do espelho retrovisor

Toyota Highlander XU40 (2009-2010) – esquema da caixa de fusíveis

Ano de fabricação: 2009, 2010.

O fusível do isqueiro (tomada de energia) no Toyota Highlander XU40 (2009-2010) é o fusível 23 na caixa de fusíveis

Compartimento do motor

Tipo A (bloco de fusíveis na parte traseira da tampa)

Diagrama do bloco de fusíveis Tipo A na tampa traseira do Toyota Highlander XU40 (2009-2010).
Toyota Highlander – fusíveis – compartimento do motor (tipo A – caixa de fusíveis na parte traseira da tampa)

Tipo A (bloco de fusíveis)

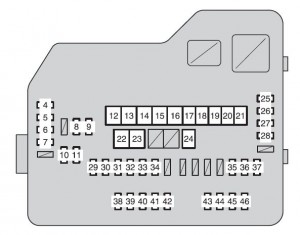

Localização do fusível 23 do isqueiro no bloco Tipo A do Highlander XU40 (2009-2010).
Toyota Highlander – fusíveis – compartimento do motor (tipo A – caixa de fusíveis)
Fusível Amp [A] Descrição
1 SPARE 7,5 Fusível de reserva
2 SPARE 15 Fusível de reserva
3 SPARE 25 Fusível de reserva
4 DEF RLY 10 Desembaçador do vidro traseiro
5 MIR HTR 20 MIR HTR (15 A)
6 P/OUT 20 Tomada de energia
7 DOOR 1 25 Sistema de comunicação multiplex
8 EFI NO.2 10 Injeção multiponto;

Sistema de injeção multiponto sequencial.
9 EFI NO.3 10 Injeção multiponto;

Sistema de injeção multiponto sequencial.
10 INJ NO.1 15 Sistema de partida
11 INJ NO.2 10 Sistema de partida
12 HTR 50 Sistema de ar condicionado
13 VSC NO.1 50 Sistema de controle de estabilidade do veículo
14 FAN MAIN 50 Ventilador de arrefecimento elétrico
15 VSC NO.2 30 Sistema de controle de estabilidade do veículo
16 PTC NO.1 50 Aquecedor PTC
17 PTC NO.2 30 Aquecedor PTC
18 PTC NO.3 30 Aquecedor PTC
19 RR CLR 40 Sistema de ar condicionado
20 RR DEF 30 Desembaçador do vidro traseiro
21 PBD 30 Porta traseira elétrica
22 ALT 140 MIR HTR, P/OUT, DOOR 1,

HTR, RR DEF, FAN MAIN,

ABS NO.1, PTC NO.1, RR CLR,

PTC NO.2, PTC NO.3, ABS NO.2,

PBD.
23 EPS 80 Direção assistida elétrica
24 ST 30 Sistema de partida
25 CRT 10 Sistema de entretenimento do banco traseiro
26 RADIO1 158 Sistema de áudio
27 ECU-B 10 Sensor de direção;

Indicadores e medidores;

Relógio;

Sistema de ar condicionado;

Unidade de controle principal da carroceria;

Controle remoto sem fio;

Sistema de chave inteligente;

Porta traseira elétrica;

Sistema de diagnóstico do computador de bordo.
28 DOME 10 Iluminação de boas-vindas;

Iluminação pessoal;

Iluminação interior;

Indicadores e medidores;

Iluminação do interruptor do motor;

Iluminação adicional da porta;

Porta traseira elétrica.
29 AMP 15 Sistema de áudio
30 TOWING 30 Iluminação do reboque
31 IG2 25 WTR NR 1, WTR NR 2
32 STR LOCK 20 Sistema de bloqueio da direção
33 EFI MAIN 25 EFI NR 2, EFI NR 3
34 HAZ 15 Luzes de emergência
35 G / H 10 Sistema de travamento elétrico;

Sistema de comunicação multiplex.
36 ALT-S 7,5 Sistema de carregamento
37 AM2 7,5 Sistema de comunicação multiplex
38 H-LP LH 15 Farol esquerdo (luz alta)
39 H-LP RH 15 Farol direito (luz alta)
40 H-LP LL 15 Farol esquerdo (luz baixa)
41 H-LP RL 15 Farol direito (luz baixa)
42 HORN 10 Buzina
43 EFI NO.1 10 Injeção multiponto;

Sistema de injeção multiponto sequencial;

Sistema de chave inteligente.
44 ETCS 10 Injeção multiponto;

Sistema de injeção multiponto sequencial;

Sistema de controle eletrônico do acelerador
45 A / F 20 Sensor de relação ar-combustível
46 S-HORN 7,5 Buzina
Leggere  Toyota Verso S (2014) – caixa de fusíveis

Tipo B (se presente no equipamento)

Ilustração do bloco de fusíveis Tipo B, se presente, para o sistema de acelerador eletrônico do Highlander.
Toyota Highlander – fusíveis – compartimento do motor (tipo B)
Fusível Amp [A] Descrição
1 INV-W / P 15 Circuito ausente
2 IGCT NO.2 7,5 Circuito ausente
3 A / CD 10 Circuito ausente

Sob o painel de instrumentos

Parte frontal da caixa de fusíveis

Vista frontal da caixa de fusíveis do Toyota Highlander XU40 (2009-2010), sistema de acelerador.
Toyota Highlander – fusíveis – painel de instrumentos (caixa de fusíveis)

Caixa de fusíveis

Caixa de fusíveis principal do veículo, relacionada ao controle eletrônico do acelerador do Highlander.
Toyota Highlander – fusíveis – painel de instrumentos (parte frontal da caixa de fusíveis)
Fusível Amp [A] Descrição
1 P / SEAT 30 Assento elétrico
2 POWER 30 Vidros elétricos
3 RR DOOR RH 25 Vidros elétricos
4 RR DOOR LH 25 Vidros elétricos
5 FR FOG 15 Faróis de neblina dianteiros
6 OBD 7,5 Sistema de diagnóstico a bordo
7 FR DEF 25 Desembaçador do limpador do para-brisa dianteiro
8 STOP 10 Luzes de freio;

Sistema de controle de estabilidade do veículo aprimorado.
9 DOOR NO.2 25 Vidros elétricos
10 AM1 7,5 Sistema de partida
11 RR FOG 7,5 Circuito ausente
12 A / C NO. 1 10 Sistema de ar condicionado
13 FUEL OPN 7,5 Circuito ausente
14 S/ROOF 30 Teto solar elétrico
15 TAIL 15 Luzes de posição;

Luzes traseiras;

Iluminação da placa de licença;

Faróis de neblina dianteiros;

Luzes do reboque.
16 PANEL 7,5 Iluminação do compartimento de passageiros;

Luzes de emergência;

Sistema de áudio;

Desembaçadores dos espelhos retrovisores;

Relógio;

Sistema de travamento das portas;

Aquecimento dos bancos;

Sistema de entretenimento do banco traseiro;

Sistema de controle de estabilidade do veículo aprimorado;

Controle de iluminação do painel de instrumentos;

Interruptor eletrônico da transmissão;

Transmissão automática;

Sistema de assistência em descidas;

Interruptores do volante.
17 ECU IG NO.1 10 Sistema de comunicação Multiplex;

Teto solar elétrico;

Transmissão automática controlada eletronicamente;

Porta traseira elétrica;

Aquecimento dos bancos;

Sistema de alerta de pressão dos pneus;

Direção assistida eletrônica;

Transmissão automática.
18 ECU IG NO.2 7,5 Sistema de controle de estabilidade do veículo aprimorado
19 A/C NO.2 10 Sistema de ar condicionado
20 WASH 20 Limpadores e lavadores do para-brisa dianteiro
21 S-HTR 20 Aquecimento dos bancos
22 GAUGE NO.1 10 Sistema de áudio;

Desembaçadores dos espelhos retrovisores;

Luzes de ré;

Sistema de carregamento;

Luzes de emergência;

Sistema de controle de tração;

Desembaçador do para-brisa dianteiro.
23 FR WIP 30 Limpadores e lavadores do para-brisa dianteiro
24 RR WIP 15 Limpador e lavador do vidro traseiro
25 IGN 10 Injeção multiponto;

Sistema de injeção multiponto sequencial;

Sistema de bloqueio da direção;

Sistema antibloqueio;

Sistema de chave inteligente;

Sistema de airbag SRS.
26 GAUGE NO.2 7,5 Tacômetro e instrumentos de medição;

Monitor traseiro.
27 ECU-ACC 7,5 Espelho elétrico;

Sistema de bloqueio da transmissão;

Sistema de chave inteligente.
28 ACC SOCK NO.1 10 Fonte de alimentação
29 ACC SOCK NO.2 20 Fonte de alimentação
30 RADIO NO.2 7,5 Sistema de áudio;

Relógio;

Sistema de entretenimento do banco traseiro;

Sistema de carregamento;

Iluminação interna;

Iluminação pessoal.
31 MIR HTR 15 Desembaçadores do espelho retrovisor

Toyota Highlander XU40 (2011-2013) – esquema de fusíveis

Ano de fabricação: 2011, 2012, 2013.

O fusível do isqueiro (tomada de energia) no Toyota Highlander XU40 (2011-2013) é o fusível 28 e 29 no painel de fusíveis do painel de instrumentos.

Compartimento do motor

Tipo A (bloco de fusíveis na parte traseira da tampa)

Diagrama do bloco de fusíveis Tipo A na tampa traseira do Toyota Highlander XU40 (2011-2013).
Toyota Highlander – fusíveis – compartimento do motor (tipo A – bloco de fusíveis na parte traseira da tampa)

Tipo A (bloco de fusíveis)

Localização dos fusíveis 28 e 29 do isqueiro no bloco Tipo A do Highlander XU40 (2011-2013).
Toyota Highlander – fusíveis – compartimento do motor (bloco de fusíveis tipo A)
Fusível Amp [A] Descrição
1 SPARE 7,5 Fusível sobressalente
2 SPARE 15 Fusível sobressalente
3 SPARE 25 Fusível sobressalente
4 DEF RLY 10 Desembaçador do vidro traseiro
5 MIR HTR 20 Desembaçadores do espelho externo
6 PWR OUTLET 20 Tomada de energia
7 DOOR NO.1 25 Sistema de comunicação multiplex
8 EFI NO.2 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
9 EFI NO.3 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
10 INJ NO.1 15 Sistema de partida
11 INJ NO.2 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
12 HTR 50 Sistema de ar condicionado
13 VSC NO.1 50 Sistema aprimorado de controle de estabilidade do veículo
14 FAN MAIN 50 Ventilador de arrefecimento elétrico
15 VSC NO.2 30 Sistema aprimorado de controle de estabilidade do veículo
16 PTC NO.1 50 Sistema de ar condicionado
17 PTC NO.2 30 Sistema de ar condicionado
18 PTC NO.3 30 Sistema de ar condicionado
19 RR CLR 40 Sistema de ar condicionado
20 RR DEF 30 Desembaçador do vidro traseiro
21 PBD 30 Porta traseira elétrica
22 ALT 140 MIR HTR, PWR OUTLET, DOOR NO.1,

HTR, RR DEF, FAN MAIN, VSC NO.1,

PTC NO.1, RR CLR, PTC NO.2,

PTC NO.3, VSC NO.2, PBD
23 EPS 80 Direção assistida elétrica
24 ST 30 Sistema de partida
25 CRT 10 Sistema de entretenimento do banco traseiro
26 RADIO NO.1 158 Sistema de áudio
27 ECU-B NO.1 10 Sensor de direção;

Indicadores e medidores;

Relógio;

ECU principal da carroceria;

Controle remoto sem fio;

Sistema de chave inteligente;

Porta traseira elétrica;

Display de informações;

Sistema de classificação de passageiros dianteiros.
28 DOME 10 Teto solar;

Luzes pessoais;

Iluminação interior;

Indicadores e medidores;

Lâmpada do interruptor do motor;

Iluminação adicional da porta.
29 TOWING 30 Iluminação do reboque
30 STR LOCK 20 Sistema de travamento do volante
31 EFI MAIN 25 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

EFI nº 2, EFI nº 3.
32 HAZ 15 Ligar as luzes de advertência
33 IG2 25 INJ NO.1, INJ NO.2, IGN, GAUGE NO.2
34 AMP 15 Sistema de áudio
35 RR FOG 7,5 Circuito ausente
36 DEICER 15 Desembaçador do limpador do para-brisa
37 G / H 10 Teto solar;

Sistema de comunicação multiplex;

Iluminação interna dos pés.
38 ALT-S 7,5 Sistema de carregamento
39 AM2 7,5 Sistema de comunicação multiplex
40 H-LP LH HI 15 Farol esquerdo (luz alta)
41 H-LP RH HI 15 Farol direito (luz alta)
42 H-LP LH LO 15 Farol esquerdo (luz baixa)
43 H-LP RH LO 15 Farol direito (luz baixa)
44 HORN 10 Buzina
45 EFI NO.1 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de chave inteligente.
46 ETCS 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de controle eletrônico do acelerador.
47 A / F 20 Sensor de relação ar-combustível
48 S-HORN 7,5 Buzina
Leggere  Toyota Highlander Hybrid (2006-2016) – caixa de fusíveis

Tipo B (se presente)

Ilustração do bloco de fusíveis Tipo B, se presente, para o sistema de acelerador eletrônico do Highlander (2011-2013).
Toyota Highlander – fusíveis – compartimento do motor (tipo B)
Fusível Amp [A] Descrição
1 INV-W / P 15 Circuito ausente
2 IGCT NO.2 7,5 Circuito ausente
3 A / CD 10 Circuito ausente

Sob o painel de instrumentos

Parte frontal da caixa de fusíveis

Vista frontal da caixa de fusíveis do Toyota Highlander XU40 (2011-2013), sistema de acelerador.
Toyota Highlander – fusíveis – painel de instrumentos (parte frontal da caixa de fusíveis)

Caixa de fusíveis

Caixa de fusíveis principal do veículo, relacionada ao controle eletrônico do acelerador do Highlander (2011-2013).
Toyota Highlander – fusíveis – painel de instrumentos (caixa de fusíveis)
Fusível Amp [A] Descrição
1 P / SEAT 30 Assento elétrico
2 POWER 30 Vidros elétricos
3 RR DOOR RH 25 Vidros elétricos
4 RR DOOR LH 25 Vidros elétricos
5 FR FOG 15 Faróis de neblina dianteiros
6 OBD 7,5 Sistema de diagnóstico a bordo
7 A / CW / PMP 7,5 Circuito ausente
8 STOP 10 Sistema de controle de estabilidade do veículo;

Sistema de comunicação multiplex;

Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de travamento da transmissão;

Luzes de freio.
9 DOOR NO.2 25 Vidros elétricos
10 AM1 7,5 Sistema de partida
11 P / SEAT (PS) 30 Assento elétrico
12 A / C NO. 1 10 Sistema de ar condicionado
13 FUEL OPN 7,5 Circuito ausente
14 S/ROOF 20 Teto solar elétrico
15 TAIL 15 Luzes de posição;

Luzes traseiras;

Iluminação da placa de licença;

Faróis de neblina dianteiros;

Luzes do reboque.
16 PANEL 7,5 Iluminação do porta-luvas;

Iluminação do painel de instrumentos;

Iluminação dos interruptores.
17 ECU IG NO.1 10 Sistema de comunicação multiplex;

Teto solar elétrico;

Transmissão automática controlada eletronicamente;

Porta traseira elétrica;

Aquecimento dos bancos;

Sistema de aviso de pressão dos pneus;

Direção assistida eletrônica;

Espelho retrovisor interno antiofuscante;

Sistema de travamento da transmissão;

Sistema de aviso de pressão dos pneus.
18 ECU IG NO.2 7,5 Sistema aprimorado de controle de estabilidade do veículo
19 A/C NO.2 10 Sistema de ar condicionado
20 WASH 20 Limpadores e lavadores do para-brisa
21 S-HTR 20 Aquecimento dos bancos
22 GAUGE NO.1 10 Sistema de áudio;

Luzes de advertência;

Sistema de carregamento;

Luzes de advertência;

Sistema de controle de tração;

Desembaçador dos limpadores do para-brisa;

Sistema de ar condicionado;

Sistema de carregamento;

Sistema de monitoramento da visão traseira;

Luzes do reboque;

Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial.
23 FR WIP 30 Limpadores e lavadores do para-brisa
24 RR WIP 15 Limpador e lavador do vidro traseiro
25 IGN 10 Sistema de injeção de combustível multiponto;

Sistema de injeção de combustível multiponto sequencial;

Sistema de travamento do volante;

Sistema antibloqueio;

Sistema de chave inteligente;

Sistema de airbag SRS.
26 GAUGE NO.2 7,5 Indicadores e medidores;

Sistema de monitoramento da visão traseira.
27 ECU-ACC 7,5 Espelhos retrovisores externos;

Sistema de travamento da transmissão;

Sistema de chave inteligente;

Sistema de comunicação multiplex.
28 ACC SOCK NO.1 10 Tomada de energia
29 ACC SOCK NO.2 20 Tomada de energia
30 RADIO NO.2 7,5 Sistema de áudio;

Relógio;

Sistema de entretenimento do banco traseiro;

Sistema de carregamento;

Iluminação interna;

Iluminação pessoal.

Sobre o Toyota Highlander XU40 (2007-2013)

O Toyota Highlander XU40, fabricado entre 2007 e 2013, é um SUV popular que combina conforto e confiabilidade. Este modelo é conhecido pela sua amplitude e flexibilidade, o que o torna ideal para viagens em família. O Highlander XU40 oferece várias opções de motorização, incluindo motores a gasolina de 2.7 L e 3.5 L, que proporcionam potência suficiente para o uso diário e viagens mais longas. No interior, encontrará elementos e tecnologias modernas que aumentam o conforto e a segurança dos passageiros. Este modelo também está equipado com sistemas de segurança avançados que contribuem para a sua excelente reputação em termos de segurança.

Esquema da caixa de fusíveis do Toyota Highlander XU40

Esta página exibe o esquema da caixa de fusíveis para o modelo Toyota Highlander XU40, que é essencial para identificar e resolver problemas no sistema elétrico do veículo. A localização típica da caixa de fusíveis neste modelo é sob o painel de instrumentos, no lado do motorista, e no compartimento do motor. Os esquemas nesta página mostram os números dos fusíveis, seus valores em ampères e os componentes protegidos, o que permite uma fácil identificação e substituição. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com o mesmo valor em ampères para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para o correto funcionamento dos componentes elétricos e seu uso adequado garante a confiabilidade a longo prazo do veículo.

Post correlati:

  1. Toyota Avensis I (T22) (1997-2003) – bateria
  2. Toyota GT 86 Coupé (desde 2012) – baterias
  3. Toyota Yaris XP90 (2005-2013) – caixa de fusíveis
  4. Toyota Camry (2001-2006) – Caixa de fusíveis
  5. Toyota Prius XW20 (2004-2009) – Caixa de fusíveis
  6. Toyota Highlander XU20 (2000-2007) – caixa de fusíveis
  7. Toyota FJ Cruiser (2006-2017) – caixa de fusíveis
  8. Toyota Sienna XL10 (1998-2003) – caixa de fusíveis
João Ferreira

João Ferreira

O meu nome é João Ferreira e sou apaixonado por mecânica automóvel e sistemas elétricos de veículos. Há vários anos estudo e analiso caixas de fusíveis, relés e diagramas elétricos de diferentes marcas e modelos de automóveis. Criei este site para reunir, de forma clara e organizada, esquemas de fusíveis e informações técnicas que ajudam motoristas e entusiastas a identificar rapidamente o fusível correto no seu veículo. O meu objetivo é tornar a informação técnica mais acessível e facilitar pequenas reparações ou diagnósticos elétricos no dia a dia. 🔧🚗
