Toyota Prius C (2011-2016) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota Prius C (2011–2016), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.
Toyota Prius C (2011-2016) – Diagrama da caixa de fusíveis
Anos de produção: 2011, 2012, 2013, 2014, 2015, 2016.
O fusível do isqueiro (tomada de força) no Toyota Prius C (2011-2016) é o fusível 15 na caixa de fusíveis (painel de instrumentos do lado do motorista).

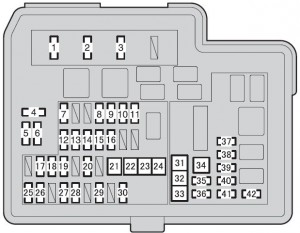

Compartimento do motor (caixa de fusíveis tipo A)
| Fusível | Amp [A] | Descrição | |
| 1 | EFI-MAIN | 20 | Injeção eletrônica de combustível multiponto;
Injeção eletrônica de combustível sequencial multiponto; EFI nº 2. |
| 2 | HORN | 10 | Buzina |
| 3 | IG2 | 30 | IG2 nº 2, METER, IGN |
| 4 | SPARE | 7,5 | Fusível sobressalente |
| 5 | SPARE | 15 | Fusível sobressalente |
| 6 | SPARE | 30 | Fusível sobressalente |
| 7 | EFI NO.2 | 10 | Injeção eletrônica de combustível multiponto;
Injeção eletrônica de combustível sequencial multiponto. |
| 8 | H-LP RH-LO | 10 | Farol direito (luz baixa) |
| 9 | H-LP LH-LO | 10 | Farol esquerdo (luz baixa);
Sinalizadores de direção e medidores. |
| 10 | H-LP RH-HI | 10 | Farol direito (luz alta) |
| 11 | H-LP LH-HI | 10 | Farol esquerdo (luz alta);
Sinalizadores de direção e medidores. |
| 12 | IG2 NO.2 | 10 | Injeção eletrônica de combustível multiponto;
Injeção eletrônica de combustível sequencial multiponto; Interruptores de controle do sistema; Sistema de freio; Sistema de partida; Sistema de chave inteligente; Sistema de classificação de passageiros; Sistema de airbag SRS. |
| 13 | DOME | 15 | Sistema de áudio;
Controle do veículo e registro de dados de operação; Módulo de controle da carroceria; Iluminação pessoal; Iluminação do porta-malas. |
| 14 | ECU-B NO.1 | 7,5 | Módulo principal da ECU;
Sistema de chave inteligente. |
| 15 | METER | 7,5 | Odômetro e indicadores |
| 16 | IGN | 15 | Injeção eletrônica de combustível multiponto;
Injeção eletrônica de combustível sequencial multiponto. |
| 17 | HAZ | 10 | Luzes de emergência |
| 18 | ETCS | 10 | Injeção eletrônica de combustível multiponto;
Injeção eletrônica de combustível sequencial multiponto. |
| 19 | ABS NO.1 | 20 | Sistema de freio |
| 20 | ENG W / PMP | 30 | Injeção eletrônica de combustível multiponto;
Injeção eletrônica de combustível sequencial multiponto. |
| 21 | H-LP-MAIN | 40 | H-LP LH-LO, H-LP RH-LO,
H-LP LH-HI, H-LP RH-HI; Sistema de luzes diurnas. |
| 22 | H-LP CLN | 30 | Circuito ausente |
| 23 | ABS MTR NO.1 | 30 | Sistema de freio |
| 24 | P/I | 50 | EFI-MAIN, HORN, IG2 |
| 25 | ECU-B NO.2 | 7,5 | Sistema de ar condicionado;
Odômetro e indicadores; Sistema de classificação de passageiros; Sistema de aviso de pressão dos pneus; Sistema de partida; Sistema de chave inteligente; Sistema de travamento elétrico das portas. |
| 26 | AM2 | 7,5 | Sistema de partida |
| 27 | STRG LOCK | 20 | Sistema de partida |
| 28 | ABS NO.2 | 10 | Sistema de freio |
| 29 | IGCT-MAIN | 30 | IGCT NO.2, IGCT NO.3, IGCT NO.4,
PCU, BATT FAN |
| 30 | D / C CUT | 30 | DOME, ECU-B NO.1 |
| 31 | PTC HTR NO.1 | 30 | Aquecedor PTC |
| 32 | PTC HTR NO.2 | 30 | Aquecedor PTC |
| 33 | FAN | 30 | Ventilador elétrico de resfriamento |
| 34 | PTC HTR NO.3 | 30 | Aquecedor PTC |
| 35 | DEF | 30 | MIR HTR, desembaçador do vidro traseiro |
| 36 | DEICER | 20 | Circuito ausente |
| 37 | BATT FAN | 10 | Ventilador de resfriamento da bateria |
| 38 | IGCT NO.2 | 10 | Sistema híbrido |
| 39 | IGCT NO.4 | 10 | Sistema híbrido |
| 40 | PCU | 10 | Sistema híbrido |
| 41 | IGCT NO.3 | 10 | Sistema híbrido |
| 42 | MIR HTR | 10 | Desembaçadores dos espelhos retrovisores externos |

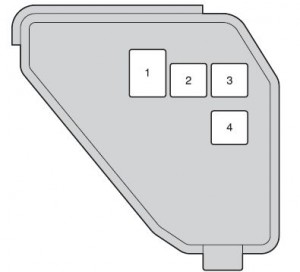

Compartimento do motor (caixa de fusíveis tipo B)
| Fusível | Amp [A] | Descrição | |
| 1 | DC / DC | 100 | Sistema híbrido |
| 2 | ABS MTR Nº 2 | 30 | Sistema de freio |
| 3 | HTR | 40 | Sistema de ar condicionado |
| 4 | EPS | 50 | Sistema de direção assistida elétrica |

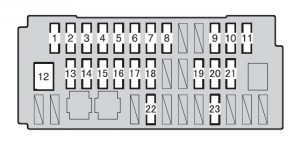

Sob o painel de instrumentos do lado do motorista
| Fusível | Amp [A] | Descrição | |
| 1 | TAIL | 10 | Luzes de posição;
Luzes de contorno laterais; Luzes traseiras; Luzes da placa; Faróis de neblina dianteiros; Odômetro e indicadores. |
| 2 | PANEL | 5 | Iluminação do painel de instrumentos |
| 3 | DOOR R/R | 20 | Vidro elétrico traseiro (lado direito) |
| 4 | DOOR P | 20 | Vidro dianteiro (lado direito) |
| 5 | ECU-IG NO.1 | 5 | Desembaçador do vidro traseiro;
Sistema de aviso de pressão dos pneus; Módulo principal da ECU; Sistema de freio; Sistema de controle de estabilidade do veículo; Sistema de travamento elétrico das portas; Sistema de chave inteligente. |
| 6 | ECU-IG NO.2 | 5 | Sistema de direção assistida elétrica |
| 7 | HTR-IG | 7,5 | Ar condicionado;
Aquecedor PTC. |
| 8 | GAUGE | 10 | Faróis de ré;
Sistema de áudio; Sistema de controle de bloqueio da transmissão; Teto solar; Controle do veículo e registro de dados de operação; Sistema de aviso de proximidade do veículo. |
| 9 | WASHER | 15 | Limpadores e lavadores do para-brisa |
| 10 | WIPER | 25 | Limpadores e lavadores do para-brisa |
| 11 | WIPER RR | 15 | Limpadores e lavadores do para-brisa |
| 12 | P / W | 30 | Vidro elétrico |
| 13 | DOOR R/L | 20 | Vidro elétrico traseiro (lado esquerdo) |
| 14 | DOOR D | 20 | Vidro dianteiro (lado esquerdo) |
| 15 | CIG | 15 | Tomada de força;
Isqueiro. |
| 16 | ACC | 5 | Controlador principal da carroceria;
Sistema de áudio; Espelhos externos; Sistema de controle de bloqueio da transmissão. |
| 17 | D / L | 25 | Sistema de travamento elétrico |
| 18 | OBD | 7,5 | Diagnóstico a bordo |
| 19 | STOP | 7, 5 | Sistema de partida;
Sistema de controle de bloqueio da transmissão; Sistema de aviso de proximidade do veículo; Sistema de freio; Luzes de freio; Luzes de freio elevadas. |
| 20 | AM1 | 7,5 | Sistema de partida |
| 21 | FOG FR | 15 | Faróis de neblina dianteiros |
| 22 | S/ROOF | 25 | Teto solar |
| 23 | S / HTR | 15 | Aquecimento dos bancos;
Ar condicionado. |
