Toyota Matrix E140 (2009-2014) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota Matrix E140 (2009–2014), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.

Diagrama de fusíveis e relés – Toyota Matrix E140

Aplica-se a veículos novos nos anos:

2009, 2010, 2011, 2012, 2013, 2014.

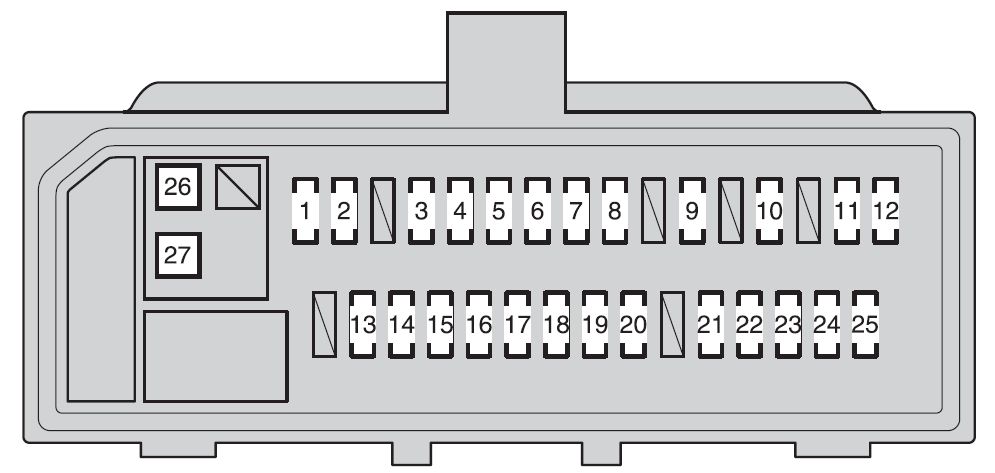

Fusíveis na cabine

A caixa de fusíveis está localizada sob o painel (à esquerda), sob a tampa.

Número	Amperagem [A]	Descrição
1	10	Luzes de posição, luzes traseiras, iluminação da placa de matrícula, sistema de injeção de combustível multiponto/sequencial, luzes do painel de instrumentos
2	7,5	Interruptor de iluminação
3	20	Vidros elétricos
4	20	Vidros elétricos
5	20	Vidros elétricos
6	20	Teto solar
7	15	Acendedor de cigarros, tomada elétrica
8	7,5	Espelhos externos, sistema de áudio, unidade de controle da carroceria, relógio, sistema de controle de travamento da transmissão
9	7,5	Nenhum circuito
10	15	Nenhum circuito
11	7,5	Sistema de airbag SRS, sistema de injeção de combustível multiponto/sequencial, sistema de classificação de passageiro dianteiro
12	7,5	Odômetro e indicadores

13	10	Sistema de ar condicionado, desembaçador do vidro traseiro
14	25	Limpadores de para-brisa
15	15	Limpador do vidro traseiro
16	15	Desembaçador do vidro dianteiro
17	10	Unidade de controle principal da ECU, direção assistida elétrica, ventiladores de resfriamento elétricos, sistema de controle de travamento da transmissão, sistema antibloqueio, sistema de injeção de combustível multiponto/sequencial, sistema de aviso de pressão dos pneus, sistema de controle de estabilidade do veículo
18	10	Luzes traseiras, sistema de carregamento, desembaçador do vidro traseiro
19	7,5	Sistema de diagnóstico a bordo
20	10	Luzes de freio, sistema antibloqueio das luzes de freio montadas no alto, sistema de controle de estabilidade do veículo, sistema de injeção de combustível multiponto/sequencial, sistema de controle de travamento da transmissão
21	25	Sistema de alimentação do travamento das portas
22	25	Acendedor de cigarros, ACC
24	7,5	Tração nas quatro rodas
25	7,5	Sistema de partida, sistema de controle de travamento da transmissão, ACC, CIG
26	30	Desembaçador do vidro traseiro, MIR HTR, sistema de injeção de combustível multiponto/sequencial
27	30	Vidros elétricos

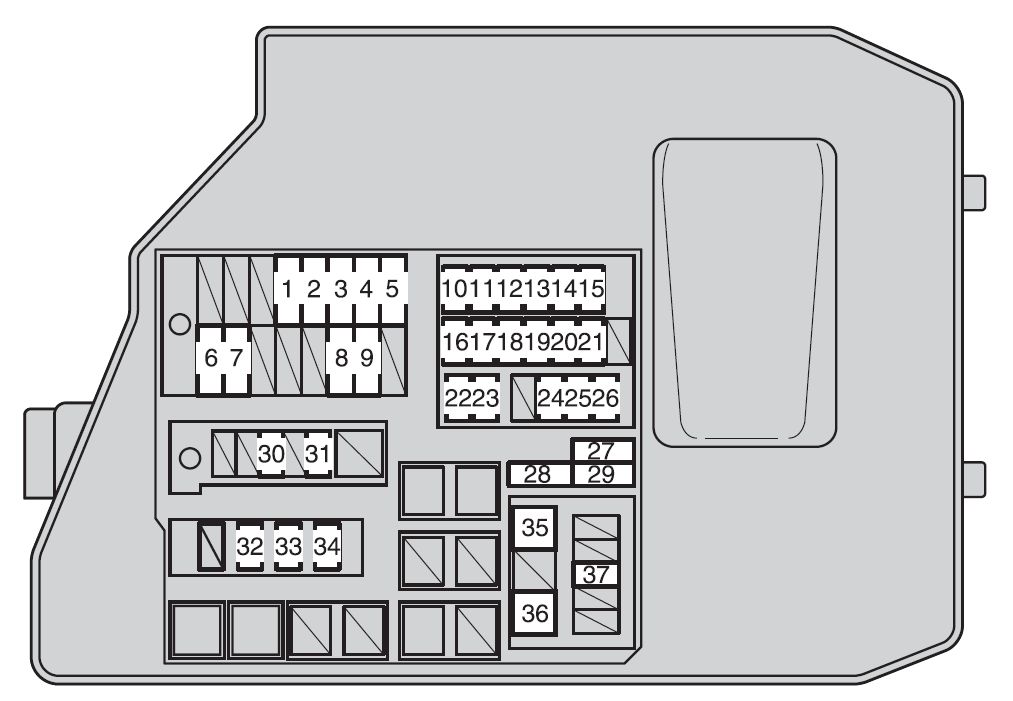

Fusíveis no compartimento do motor

Localizado no compartimento do motor (à esquerda).

Número	Amperagem [A]	Descrição
1	30	Ventilador(es) elétrico(s) de resfriamento
2	40	Ventilador(es) elétrico(s) de resfriamento
3	30	Sistema antibloqueio, sistema de controle de estabilidade do veículo
4	50	Sistema antibloqueio, sistema de controle de estabilidade do veículo
5	50	Sistema de ar condicionado
6	120	Sistema de carregamento, VENTILADOR RDI, VENTILADOR CDS, ABS nº 1, ABS nº 3, INVERSOR, HTR, HTR nº SUB. 1, HTR nº SUB. 3. ACC, CIG, MEDIDOR, IGN, ECU-IG nº 2, HTRIG, Limpador, Limpador traseiro, VEDAÇÃO, ECU-IG nº 1, AM1, 4WD, PORTA, PARAR, PORTA DIANTEIRA, ALIMENTAÇÃO, PORTA TRASEIRA, PORTA RL, OBD, ACC-B, ANTI-NEBLINA, TETO SOLAR, DEF, MIR HTR, TRASEIRA, PAINEL
7	60	Direção assistida elétrica
8	50	EFI PRINCIPAL, SUPERIOR, IG2
9	50	H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI
10	10	Sistema de controle de emissões
11	10	Sistema de injeção de combustível multiponto/sequencial
12	10	Farol direito (luz alta)
13	10	Farol esquerdo (luz alta)
14	10	Farol direito (luz baixa), faróis de neblina dianteiros
15	10	Farol esquerdo (luz baixa)
16	10	Sistema de injeção de combustível multiponto/sequencial
17	10	Sinalizadores de direção, luzes de advertência
18	7,5	Sistema de carregamento

19	7,5	Sistema de partida, sistema de injeção de combustível multiponto/sequencial;
20	30	Sistema de partida, sistema de injeção de combustível multiponto/sequencial;
21	20	Nenhum circuito
22	7,5	Sistema de partida
23	10	Sistema de imobilização do motor
24	10	ECU principal da carroceria, odômetro e indicadores, sistema de luzes diurnas, sistema de ar condicionado, controle remoto sem fio
25	15	Sistema de áudio
26	10	Iluminação interna, luz pessoal, relógio
27	10	Fusível de reserva
28	30	Fusível de reserva
29	20	Fusível de reserva
30	30	Sistema de áudio
31	10	Nenhum circuito
32	20	Sistema de injeção de combustível multiponto/sequencial, EFI nº 1, EFI nº 2
33	10	Buzina
34	15	Sistema de injeção de combustível multiponto/sequencial, sistema de partida, IGN, MEDIDOR
35	30	Aquecedor PTC
36	30	Aquecedor PTC
37	15	INVERSOR AC

Sobre o Toyota Matrix E140 (2009-2014)

O Toyota Matrix E140, fabricado entre 2009 e 2014, é um veículo compacto que combina elementos de hatchback e crossover. Este modelo é conhecido por sua confiabilidade e praticidade, tornando-o popular entre os motoristas que procuram um carro versátil para o uso diário. O Matrix E140 oferece várias opções de motor, incluindo motores de quatro cilindros de 1.8 e 2.4 litros, que proporcionam um bom equilíbrio entre desempenho e economia de combustível. O interior do veículo é projetado com foco no conforto e funcionalidade, oferecendo espaço suficiente para passageiros e bagagem.

Diagrama da caixa de fusíveis do Toyota Matrix E140

Esta página exibe o diagrama da caixa de fusíveis do Toyota Matrix E140, que é crucial para entender os sistemas elétricos do veículo. Neste modelo, a caixa de fusíveis está tipicamente localizada em duas áreas principais: sob o capô e no interior do veículo, geralmente sob o painel de instrumentos no lado do motorista. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é uma parte integrante da manutenção do veículo, e é importante ter uma visão geral de sua configuração e funções.
