Toyota Camry XV50 (2012-2017) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota Camry XV50 (2012–2017), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.
Diagrama de fusíveis e relés – Toyota Camry XV50
Aplica-se a veículos novos nos anos:
2012, 2013, 2014, 2015, 2016, 2017.

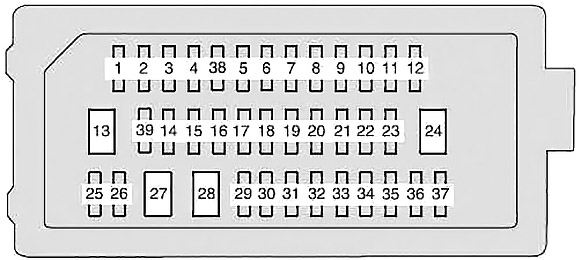

Caixa de fusíveis na cabine
O bloco de fusíveis está localizado sob o painel de instrumentos, no lado do motorista. Remova a tampa.
| Número | Amperagem [A] | Descrição |
| 1 | 10 | Sistema de controle de travamento da transmissão, assentos aquecidos, sistema de chave inteligente, sistema de aviso de pressão dos pneus, controle remoto sem fio, sistema de comunicação multiplex, sistema de áudio, sistema de navegação, teto solar, acabamentos automáticos antirreflexo no espelho |
| 2 | 10 | Sistema de controle de estabilidade do veículo, ventiladores elétricos de resfriamento, sensor de direção, sistema de injeção de combustível multiponto/sequencial, sistema de carregamento, aquecedor do vidro traseiro, aquecedores dos espelhos, monitor de ponto cego |
| 3 | 10 | Iluminação do interruptor, sistema de ar condicionado, iluminação da alavanca de câmbio, iluminação do porta-luvas, iluminação interna, iluminação pessoal, sistema de áudio, sistema de navegação; |
| 4 | 15 | Iluminação de posição, luzes de emergência laterais, luzes traseiras, iluminação da placa de matrícula, faróis de neblina |
| 5 | 7,5 | Direção assistida elétrica |
| 20 | Vidros elétricos traseiros direitos | |
| 6 | 7,5 | Monitor de ponto cego |
| 20 | Vidros elétricos dianteiros esquerdos, ECU de controle dos espelhos externos | |
| 7 | 10 | Aquecedores de assentos |
| 20 | Vidros elétricos traseiros esquerdos | |
| 8 | 7,5 | Sistema automático de nivelamento dos faróis |
| 9 | 10 | Limpadores e lavadores do para-brisa |
| 10 | 7,5 | Sistema de ar condicionado |
| 11 | 25 | Limpadores e lavadores do para-brisa |
| 12 | 7,5 | Luzes de emergência, sistema de injeção de combustível multiponto/sequencial, transmissão eletrônica, sistema de áudio, sistema de navegação |
| 13 | 30 | Vidros elétricos |
| 14 | 5 | Nenhum circuito |
| 7,5 | Direção assistida elétrica | |
| 15 | 20 | No ponto de alimentação |
| 16 | 5 | Sistema de controle de travamento da transmissão |
| 17 | 20 | Vidros elétricos traseiros direitos |
| 10 | Aquecedores de assentos (dianteiro direito) |
| 18 | 20 | Vidros elétricos traseiros esquerdos |
| 10 | Aquecimento dos assentos (dianteiro esquerdo) | |
| 19 | 10 | Sistema de diagnóstico a bordo |
| 20 | 10 | Sistema de chave inteligente, sistema de aviso de pressão dos pneus |
| 21 | 20 | Vidros elétricos |
| 22 | 7,5 | Sistema de injeção de combustível multiponto/sequencial, sistema de partida |
| 23 | 7,5 | Luzes traseiras, sistema de injeção de combustível multiponto/sequencial, sistema de controle de estabilidade do veículo, sistema antibloqueio, transmissão eletrônica, luz de freio alta, sistema de chave inteligente, sistema de controle de bloqueio da transmissão |
| 24 | 30 | Nenhum circuito |
| 25 | 7,5 | Sistema de ar condicionado |
| 26 | 10 | Teto solar |
| 27 | 30 | Assentos elétricos |
| 28 | 30 | Nenhum circuito |
| 29 | 20 | Sistema de comunicação multiplex, travamento das portas, interruptor de abertura do porta-malas |
| 30 | 20 | Nenhum circuito |
| 31 | 10 | Sistema de classificação de passageiros dianteiros, sistema de airbags SRS |
| 32 | 7,5 | Sistema de injeção de combustível multiponto/sequencial |
| 33 | 7,5 | Sistema de chave inteligente, monitor de ponto cego |
| 34 | 15 | Ponto de alimentação |
| 35 | 7,5 | Relógio, espelhos externos, sistema de comunicação multiplex, sistema de áudio, sistema de navegação; |
| 36 | 10 | Aquecimento dos assentos |
| 37 | 20 | Nenhum circuito |
| 38 | 10 | Vidros elétricos dianteiros direitos, controle dos espelhos externos ECU |
| 39 | 7,5 | Nenhum circuito |

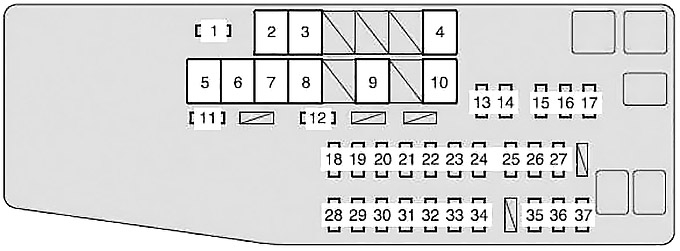

Caixa de fusíveis no compartimento do motor
Pressione a aba e remova a tampa.
| Número | Amperagem [A] | Descrição |
| 1 | 5 | Odômetro |
| 2 | 50 | 2GR-FE: Ventiladores elétricos de resfriamento |
| 3 | 30 | Nenhum circuito |
| 4 | 50 | Sistema de ar condicionado |
| 5 | 120 | Sistema de carregamento |
| 6 | 30 | Sistema de controle de estabilidade do veículo |
| 7 | 30 | Sistema de partida, ECU-IG2 nº 1, A/B, ECU-IG2 nº 2 |
| 8 | 30 | H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, faróis (luz baixa) |
| 9 | 50 | Sistema de controle de estabilidade do veículo |
| 10 | 80 | Direção assistida elétrica |
| 11 | 7,5 | S-HONR |
| 12 | 10 | Buzina |
| 13 | 15 | Sistema de injeção de combustível multiponto/sequencial, transmissão eletrônica |
| 14 | 7,5 | 2AR-FE: sistema de injeção de combustível multiponto/sequencial |
| 10 | 2GR-FE: sistema de injeção de combustível multiponto/sequencial | |
| 15 | 7,5 | Sistema de injeção de combustível multiponto/sequencial |
| 16 | 7,5 | Sistema de injeção de combustível multiponto/sequencial, sistema de bloqueio da direção, transmissão eletrônica |
| 17 | 15 | Sistema de partida |
| 18 | 20 | Nenhum circuito |
| 19 | 25 | IGN, INJ, METER-IG2, ECU-IG2 nº 3, A/B, ECU-IG2 nº 2, ECU-IG2 nº 1 |
| 20 | 7,5 | Sistema de carregamento |
| 21 | 5 | MAYDAY |
| 22 | 15 | Setas, piscas de emergência, indicadores e medidores |
| 23 | 10 | Sistema de bloqueio da direção |
| 24 | 15 | Sistema de áudio |
| 25 | 15 | Farol halógeno: Farol esquerdo (luz alta), sistema manual de nivelamento dos faróis |
| 20 | Farol de descarga: Farol esquerdo (luz alta), sistema manual de nivelamento dos faróis | |
| 26 | 15 | Farol halógeno: Farol direito (luz alta) |
| 20 | Farol de descarga: Farol direito (luz alta) | |
| 27 | 7,5 | Farol de descarga: sistema manual de nivelamento dos faróis |
| 28 | 30 | Sistema de injeção de combustível multiponto/sequencial, EFI №2, EFI №3, sensor A/F |
| 29 | 5 | Nenhum circuito |
| 30 | 10 | Sistema eletrônico de controle do acelerador |
| 31 | 20 | Nenhum circuito |
| 32 | 7,5 | Sistema de injeção de combustível multiponto/sequencial, transmissão eletrônica |
| 33 | 20 | 2AR-FE: sensor A/F |
| 2GR-FE: sensor A/F | ||
| 34 | 7,5 | Sistema de chave inteligente |
| 35 | 20 | Sistema de áudio, sistema de navegação |
| 36 | 7,5 | Relógio, iluminação do compartimento, iluminação interna, iluminação pessoal, iluminação do porta-malas, iluminação das portas |
| 37 | 10 | Sistema de comunicação multiplex, sistema de chave inteligente, indicadores e medidores, sistema de aviso de pressão dos pneus, controle remoto sem fio, sensor de direção, sistema de classificação de passageiros dianteiros, monitor de ponto cego |
Sobre o Toyota Camry XV50 (2012-2017)
O Toyota Camry XV50, fabricado entre 2012 e 2017, é um modelo popular de classe média, caracterizado pela sua fiabilidade e conforto. Este modelo oferece um design elegante e um interior espaçoso, garantindo conforto tanto para o motorista quanto para os passageiros. O Camry XV50 estava disponível com várias motorizações, incluindo motores de quatro e seis cilindros, que proporcionam um desempenho equilibrado e um consumo de combustível eficiente. Com ênfase na segurança e nas tecnologias modernas, este modelo tornou-se popular entre os motoristas que procuram um veículo fiável e confortável para o uso diário.
Diagrama da caixa de fusíveis do Toyota Camry XV50
Esta página exibe o diagrama da caixa de fusíveis para o Toyota Camry XV50, que é essencial para a manutenção e reparos adequados dos sistemas elétricos do veículo. A caixa de fusíveis geralmente está localizada sob o painel de instrumentos no lado do motorista e no compartimento do motor. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir o funcionamento correto dos equipamentos elétricos do veículo.
