Toyota RAV4 XA20 e CA20 (2001-2005) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota RAV4 XA20 e CA20 (2001–2005), informações sobre a localização dos painéis de fusíveis dentro do carro e a atribuição de cada fusível (layout dos fusíveis).

Toyota RAV4 XA20 e CA20 – diagrama da caixa de fusíveis

Ano de produção: 2001, 2002, 2003, 2004, 2005.

Os fusíveis do isqueiro (tomadas de energia) no Toyota RAV4 são o fusível nº 2 “CIG” (isqueiro) e o nº 3 “POWER OUTLET” (tomadas de energia) na caixa de fusíveis do painel de instrumentos.

Compartimento do motor

Localização

Descrição

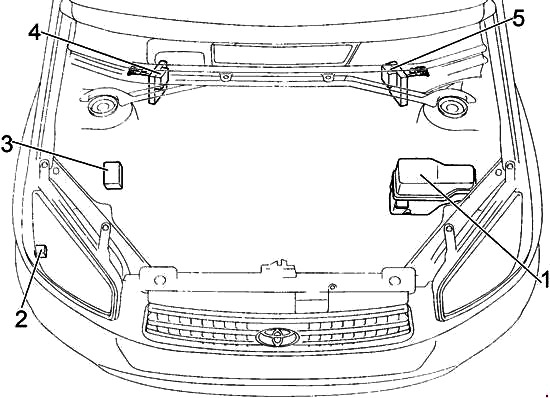

1. Caixa de fusíveis e relés
2. Relé do limpador de faróis
3. Unidade de controle ABS
4. LHD: caixa de fusíveis de energia
5. RHD: caixa de fusíveis de energia

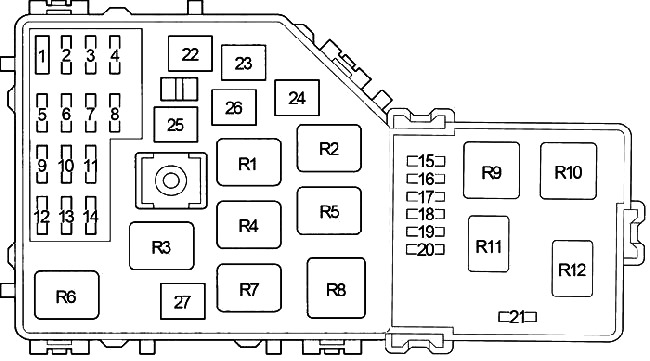

Caixa de fusíveis e relés

Sob o capô, a caixa principal de fusíveis e relés está localizada no lado esquerdo.

Descrição

1	Partida
2	5A – Sistema de carregamento
3	20A – Sensor de relação ar-combustível
	30A – Sistema de áudio
4	20A – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial; Sensor de temperatura do óleo da transmissão automática; Fusíveis: “EFI2”, “EFI3”.
5	30A – Fusíveis: “RADIO”, “DOME”
6	10A – Alarme
7	5A – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
8	30A – ABS; VSC; TRC; Assistência de frenagem.
9	10A – Iluminação pessoal; Relógio; Iluminação interior; Ar condicionado; Sistema de controle remoto sem fio; Indicador de farol alto; Painel de instrumentos.
10	30A – Fusíveis: 18 e 19
11	10A – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial; Sistema de controle de emissões.
12	15A – Sistema de áudio
13	5A – Ar condicionado
14	15A – Sistema de partida; Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
15	–
16	–
17	10A – Sistema de controle eletrônico do acelerador
18	10A – Farol direito
19	10A – Farol esquerdo
20	Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.

21	Sistema de partida
22	30A – Indicador de descarga da bateria; Sistema de injeção multiponto; Sistema de injeção multiponto sequencial; Sistema de partida; Airbag; Fusível: “IG2”.
23	40A – Ar condicionado e aquecimento
24	30A – Limpador de faróis
	30A – Aquecimento de combustível
25	30A – Ventilador de arrefecimento
26	40A – ABS
	50A – ABS
27	30A – Ventilador de arrefecimento
R1	Unidade de controle do motor
R2	Ventilador de arrefecimento
R3	Ignição
R4	Ventilador de arrefecimento
R5	Sensor de relação combustível-ar
R6	Ventilador de arrefecimento
R7	Bomba de combustível
R8	Aquecedor
R9	Motor de partida
R10	Luzes diurnas
R11	Unidade de controle do motor
R12	–

Compartimento de passageiros

Localização

Diagrama

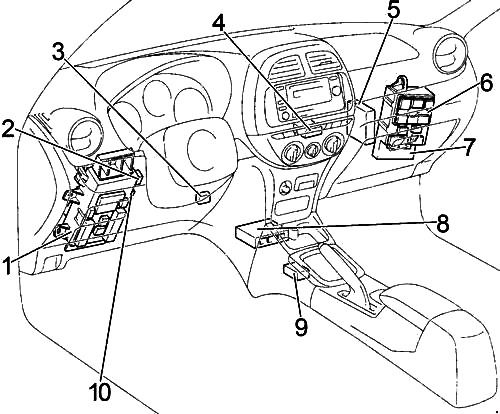

LHD

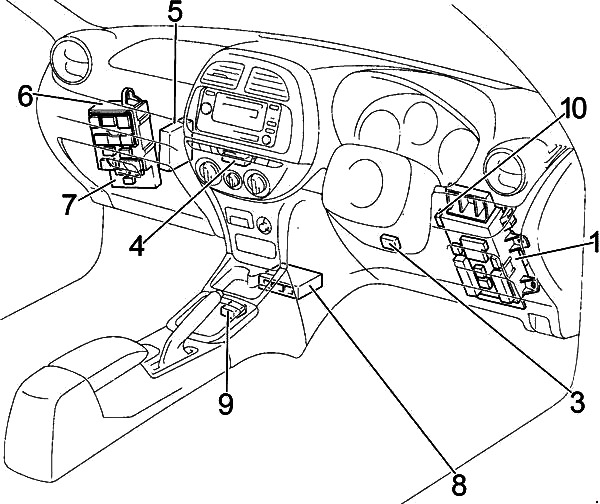

RHD

Função

1. Caixa de fusíveis
2. LHD: Relé da luz lateral
3. Amplificador da chave transponder
4. Amplificador do ar condicionado
5. Unidade de controle do motor e transmissão (A / T)
   Unidade de controle do motor (M / T)
6. Bloqueio de distribuição
7. Bloqueio de distribuição
8. Airbag central
9. Unidade de controle do bloqueio da alavanca de câmbio
10. Relé dos piscas (alarme)

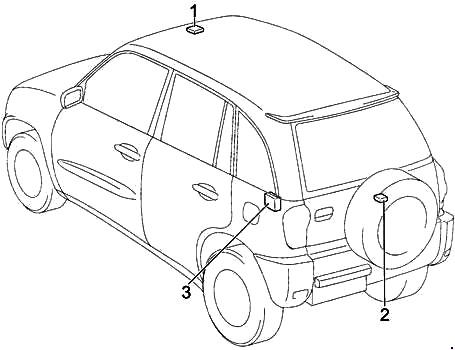

Diagrama de elementos adicionais

Descrição

1. Relé e unidade de controle do teto solar
2. Relé do limpador traseiro
3. Receptor do travamento central

Caixa de fusíveis

Localizada sob o painel de instrumentos, no lado esquerdo.

Descrição

1	10A – Luzes de freio; Luz de freio adicional; ABS; Bloqueio da alavanca de câmbio; Piloto automático; Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
2	15A – Isqueiro
3	15A – Tomada de energia
4	10A – Bancos aquecidos
5	7,5A – Iluminação do painel de instrumentos; Painel de instrumentos; Farol de neblina dianteiro; Espelhos aquecidos; Ar condicionado.
6	15A – Farol de neblina dianteiro
7	10A – Buzina
8	7,5A – Luz lateral; Iluminação da placa de licença; Iluminação do painel de instrumentos.
9	15A – Fusíveis 8
10	7,5A – Sistema de áudio, bloqueio da alavanca de câmbio; Relógio; Espelhos elétricos.

11	20A – Aquecimento do vidro traseiro
12	Luzes traseiras; Ventilador de arrefecimento; Ar condicionado; Indicadores da transmissão automática; Sistema de carregamento.
13	7,5A – Porta de diagnóstico
14	10A – Indicador de descarga da bateria; Sistema de injeção multiponto; Sistema de injeção multiponto sequencial; Sistema de partida; Airbag; Painel de instrumentos.
15	20A – Travamento central
16	10A – Espelhos aquecidos
17	15A – Limpador e lavador de vidro traseiro
18	25A – Limpador e lavador de vidro dianteiro
19	10A – Alarme; Painel de instrumentos; ABS; Airbag; Bloqueio do seletor de marchas; Piloto automático; VSC; TRC.
20	30A – Teto solar; Controle de janelas.
21	40A AM1 – Tomadas de aquecimento do vidro traseiro; Fusíveis: 10, 2, 19, 17, 18.

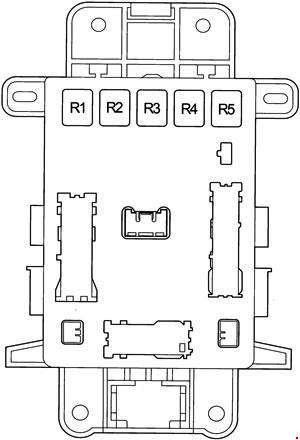

Relés

Descrição

R1	Buzina
R2	Farol de neblina traseiro
R3	Vidro traseiro aquecido
R4	Tomadas de energia
R5	Vidros elétricos; Teto solar.
