Opel Astra K (2016-2021) – caixa de fusíveis

Localização da caixa de fusíveis

A caixa de fusíveis está localizada na parte dianteira, no lado esquerdo do compartimento do motor.

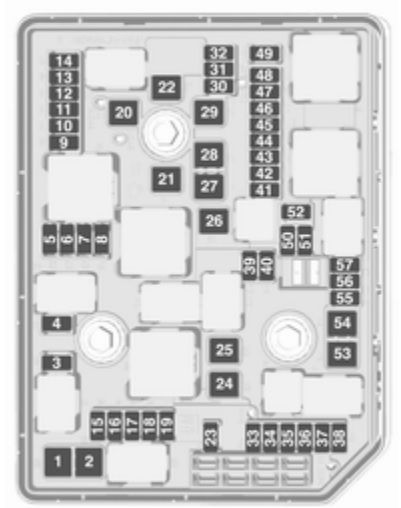

Diagrama da caixa de fusíveis

Atribuição dos fusíveis no compartimento do motor

Nº	Descrição
Nº	Descrição
1	Motor de arranque
2	Motor de arranque
3	Sensor de gases de escape
4	Módulo de controlo do motor
5	2016-2018: Funções do motor 2019: Funções do motor / Aeroshutter
6	Módulo de controlo da transmissão
7	–
8	Módulo de controlo do motor
9	Sistema de ar condicionado
10	Sistema de escape do motor diesel
11	Sistema de fecho da tampa traseira; Transmissão.
12	Função de massagem lombar
13	Bomba de líquido aquecido
14	Sistema de escape do motor diesel
15	Sensor de gases de escape
16	Injeção de combustível
17	Injeção de combustível
18	Sistema de escape do motor diesel
19	Sistema de escape do motor diesel
20	–
21	2016-2018: Conversor DC / AC; 2019: Não utilizado.
22	ABS
23	Limpador dianteiro e traseiro
24	2016-2018: Não utilizado; 2019: Limpador de faróis.
25	Aquecimento de combustível diesel
26	Módulo de controlo da transmissão
27	Módulo elétrico da tampa traseira
28	–

Nº	Descrição
29	Vidro traseiro aquecido
30	Aquecimento do espelho
31	2016-2018: Não utilizado; 2019: Módulo anti-roubo.
32	Conversor de corrente contínua; Ecrã LED; Aquecedor elétrico; Ar condicionado; Controlador de velas de ignição.
33	Alarme anti-roubo
34	Buzina
35	Tomada de corrente no compartimento de bagagem
36	Farol direito (halogéneo); Farol direito (LED).
37	Farol esquerdo (halogéneo)
38	Farol LED; Regulação automática do alcance dos faróis.
39	Farol dianteiro com luzes de nevoeiro
40	2016-2018: OnStar; 2019: Módulo do portal central.
41	Sensor de água no combustível e bomba de água
42	Regulação manual do alcance dos faróis
43	Bomba de combustível
44	Câmara de marcha-atrás; Espelho interior; Módulo de reboque.
45	Farol LED esquerdo; Regulação automática do alcance dos faróis esquerdos.
46	Conjunto de indicadores de direção
47	Bloqueio da coluna de direção
48	Limpador traseiro
49	2016-2018: Não utilizado; 2019: Espelho exterior.
50	Farol LED direito; Regulação automática do alcance dos faróis direitos.
51	Farol esquerdo (LED)
52	Módulo de controlo do motor; Módulo de controlo da transmissão.
53	2016-2018: Não utilizado; 2019: Sistema de escape do motor diesel.
54	Limpadores de para-brisas
55	2016-2018: Sistema de escape diesel; 2019: Rebatimento elétrico dos bancos traseiros.
56	–
57	–

Os fusíveis estão localizados perto da bateria do veículo:

Nº	Descrição
1	Bomba de combustível
2	Módulo de controlo do motor
3	Alimentação

Localização do diagrama da caixa de fusíveis

O diagrama da caixa de fusíveis está localizado atrás da tampa da consola central.

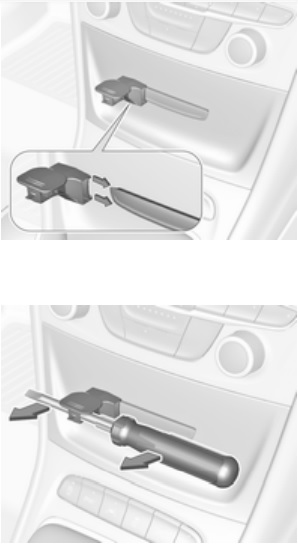

Se a tampa do fusível tiver um conector de alimentação, remova-o com um adaptador e uma chave de fendas (o adaptador está escondido no porta-luvas).

Diagrama da caixa de fusíveis

Atribuição dos fusíveis no painel de instrumentos

Nº	Descrição
Nº	Descrição
1	2016-2018: Não utilizado; 2019: Aquecimento dos bancos traseiros (apenas em veículos sem sirene de alarme).
2	Sistema de ar condicionado, ventilador
3	Banco elétrico do lado do condutor
4	2016-2018: Isqueiro; Tomada de corrente dianteira; 2019: Banco do passageiro ajustável eletricamente.
5	–
6	Vidro elétrico dianteiro
7	ABS
8	Volante aquecido
9	Módulo de controlo da carroçaria
10	Vidro elétrico traseiro
11	Teto de abrir
12	Módulo de controlo da carroçaria
13	Aquecimento do banco (apenas em veículos sem sirene)
14	Espelho exterior
15	Módulo de controlo da carroçaria
16	Módulo de controlo da carroçaria
17	Módulo de controlo da carroçaria
18	Módulo de controlo da carroçaria

Nº	Descrição
19	Conector de ligação de dados
20	Sistema de airbags
21	Sistema de ar condicionado
22	Fecho centralizado, porta traseira
23	Sistema de chave eletrónica
24	Função de memória para banco ajustável eletricamente
25	Volante com sistema de airbag
26	Ignição; Bloqueio da coluna de direção.
27	Módulo de controlo da carroçaria
28	Tomada USB
29	2016-2018: Não utilizado; 2019: Isqueiro; Tomada de corrente dianteira.
30	Alavanca de velocidades
31	Limpador traseiro
32	Módulo de controlo da transmissão
33	Alarme anti-roubo; Sinal acústico.
34	Assistente de estacionamento; Alarme de ângulo morto lateral; Sistema de infoentretenimento; Tomada USB.
35	OnStar
36	Ecrã de informação; Conjunto de indicadores; Leitor de CD.
37	Sistema de áudio-navegação; Rádio.

Localização da caixa de fusíveis

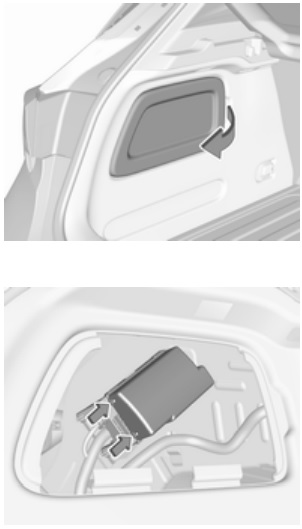

A caixa de fusíveis está localizada no lado esquerdo do compartimento de carga, atrás da tampa.

Diagrama da caixa de fusíveis

Atribuição dos fusíveis no compartimento de carga

Nº	Descrição
Nº	Descrição
1	–
2	2016-2018: Inversor DC / AC; 2019: Não utilizado.
3	Módulo de reboque
4	2016-2018: Banco elétrico do lado do passageiro; 2019: Não utilizado.
5	–
6	2016-2018: Módulo de aviso de distância; 2019: Não utilizado.
7	–
8	–
9	2016-2018: Aquecimento dos bancos traseiros (em veículos sem buzina); 2019: Não utilizado.
10	Serviço

Nº	Descrição
11	–
12	Aquecimento dos bancos dianteiros (em veículos com sirene de aviso)
13	Aquecimento dos bancos traseiros (em veículos com sirene de aviso)
14	Ignição
15	Ventilação do banco
16	Saída do reboque
17	Saída do reboque
18	–
19	–
20	–
21	2016-2018: Rebatimento elétrico dos bancos traseiros; 2019: Não utilizado.
22	2016-2018: Porta elétrica; 2019: Não utilizado.

Opel Astra K – diagrama de fusíveis

Ano de produção: 2020, 2021.

Os fusíveis do isqueiro (tomada de corrente) no Opel Astra K são o fusível 29 (isqueiro / tomada de corrente dianteira) na caixa de fusíveis do painel de instrumentos.

Diagrama da caixa de fusíveis no compartimento do motor

Localização do fusível

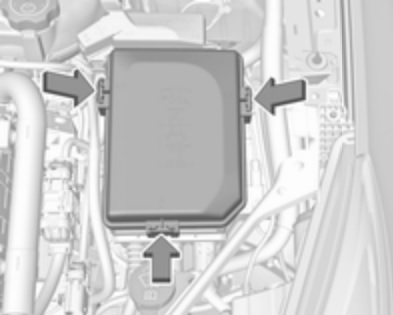

A caixa de fusíveis está localizada na parte dianteira, no lado esquerdo do compartimento do motor.

Diagrama do fusível

Atribuição dos fusíveis no compartimento do motor

Nº	Descrição
Nº	Descrição
1	Motor de arranque
2	Motor de arranque
3	Sensor de gases de escape
4	Módulo de controlo do motor
5	Funções do motor; Abertura ativa da grelha de entrada de ar.
6	Módulo de controlo da transmissão
7	Sistema de aviso de colisão frontal; Sistema de controlo de velocidade adaptativo automático.
8	Módulo de controlo do motor
9	Sistema de controlo de aquecimento, ventilação e ar condicionado
10	Sistema de escape do motor diesel
11	Sistema de fecho da tampa traseira; Transmissão.
12	Função de massagem lombar
13	Bomba de líquido aquecido; Sistema de escape do motor diesel.
14	Sistema de escape do motor diesel
15	Sensor de gases de escape
16	Sistema de injeção de combustível
17	Sistema de injeção de combustível
18	Sistema de escape do motor diesel
19	–
20	–
21	–
22	ABS
23	Luzes dianteiras e traseiras
24	–
25	Aquecimento de combustível em motores diesel
26	Módulo de controlo da transmissão
27	Módulo elétrico da tampa traseira
28	–

Nº	Descrição
29	Vidro traseiro aquecido
30	Aquecimento do espelho
31	–
32	Transformador de corrente contínua; Ecrã LED; Aquecedor elétrico; Aquecimento; Ventilação; Ar condicionado; Controlador de velas de ignição.
33	–
34	Buzina
35	Módulo de controlo do motor
36	Farol direito (halogéneo, Eco LED); Farol direito (LED).
37	Farol esquerdo (halogéneo, Eco LED)
38	Farol LED; Regulação automática da iluminação.
39	Farol dianteiro de nevoeiro
40	Módulo da porta central
41	–
42	Regulação manual da iluminação
43	Bomba de combustível
44	Câmara de marcha-atrás; Espelho retrovisor interior; Módulo de reboque.
45	Farol LED esquerdo; Regulação automática da iluminação esquerda.
46	Painel de instrumentos
47	Bloqueio da coluna de direção
48	Limpador traseiro
49	Espelho retrovisor exterior.
50	Farol LED direito; Regulação automática da iluminação direita.
51	Farol esquerdo (LED)
52	Módulo de controlo do motor; Módulo de controlo da transmissão.
53	Limpador dianteiro
54	Limpador dianteiro
55	Sistema de escape do motor diesel
56	–
57	–

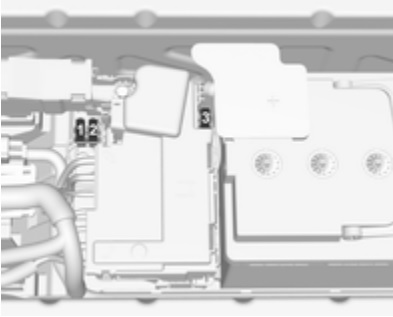

Os fusíveis estão localizados perto da bateria do veículo:

Nº	Descrição
1	Bomba de combustível
2	Módulo de controlo do motor
3	Alimentação

Diagrama da caixa de fusíveis do painel de instrumentos

Localização do fusível

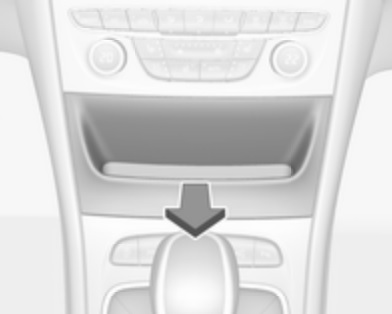

A caixa de fusíveis está localizada atrás da tampa da consola central.

Se a tampa do fusível tiver um conector de alimentação, deve ser removida com um adaptador e uma chave de fendas (o adaptador está escondido dentro do porta-luvas).

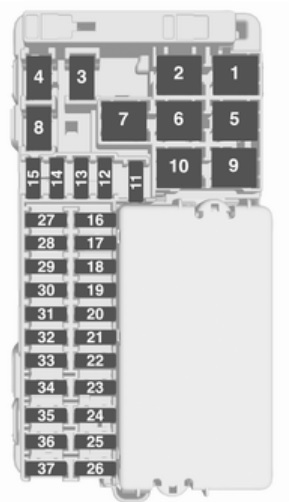

Diagrama do fusível

Atribuição dos fusíveis no painel de instrumentos

Nº	Descrição
Nº	Descrição
1	Aquecimento dos bancos traseiros (apenas em veículos sem alarme)
2	Sistema de ar condicionado; Ventilador.
3	Banco elétrico do lado do condutor
4	Banco elétrico do lado do passageiro.
5	Sistema ABS
6	Vidro elétrico dianteiro
7	–
8	Volante aquecido
9	Módulo de controlo da carroçaria 8
10	Vidro elétrico traseiro
11	Teto de abrir
12	Módulo de controlo da carroçaria 6
13	Aquecimento do banco (apenas em veículos sem alarme)
14	Espelho exterior
15	Módulo de controlo da carroçaria 1
16	Módulo de controlo da carroçaria 7
17	Módulo de controlo da carroçaria 4
18	Módulo de controlo da carroçaria 3

Nº	Descrição
19	Conector de dados
20	Sistema de airbags
21	Sistema de controlo de aquecimento, ventilação e ar condicionado
22	Fecho centralizado – porta traseira
23	Sistema de chave eletrónica
24	Função de memória do banco ajustável eletricamente
25	Volante com sistema de airbags
26	Interruptor de ignição; Bloqueio da coluna de direção.
27	Módulo de controlo da carroçaria 2
28	Tomada USB
29	Isqueiro; Tomada de corrente dianteira.
30	Alavanca de velocidades
31	Limpador traseiro
32	Módulo de controlo da transmissão
33	Alarme; Sirene de aviso.
34	Assistente de estacionamento; Sistema de monitorização de ângulo morto nos espelhos; Sistema de infoentretenimento; Tomada USB.
35	SOS
36	Ecrã de informação; Painel de instrumentos.
37	Sistema de áudio-navegação; Rádio.

Diagrama da caixa de fusíveis no compartimento de carga/bagageira

Localização do fusível

A caixa de fusíveis está localizada no lado esquerdo do compartimento de carga, atrás da tampa.

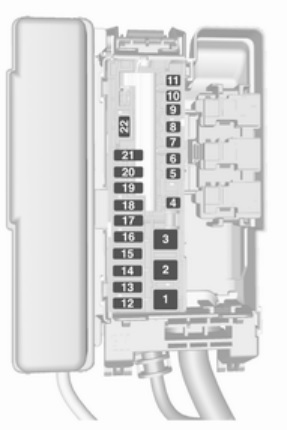

Diagrama do fusível

Atribuição dos fusíveis no compartimento de carga

Nº	Descrição
Nº	Descrição
1	–
2	–
3	Módulo de controlo do reboque
4	–
5	–
6	–
7	–
8	–
9	–
10	–

Nº	Descrição
11	Amplificador
12	Aquecimento dos bancos dianteiros (em veículos com sirene de aviso)
13	Aquecimento dos bancos traseiros (em veículos com sirene de aviso)
14	Ignição
15	Ventilação dos bancos
16	Tomada de reboque padrão
17	Tomada de reboque padrão
18	–
19	–
20	–
21	Rebatimento elétrico dos bancos traseiros
22	–
