Opel Insignia A (2009-2017) – caixa de fusíveis
Opel Insignia A (2009-2017) – Diagram da caixa de fusíveis
Ano de produção: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Os fusíveis do isqueiro (tomadas de corrente) no Opel/Vauxhall Insignia A são os fusíveis nº 6 (isqueiro), nº 7 (tomada de corrente), nº 26 (compartimento da tomada de corrente) no diagrama da caixa de fusíveis do painel de instrumentos e o fusível nº 25 (tomadas de corrente) no diagrama da caixa de fusíveis do compartimento do motor.
Localização do diagrama da caixa de fusíveis
Compartimento do motor

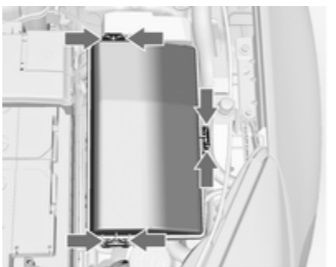

O diagrama da caixa de fusíveis está localizado na parte dianteira esquerda do compartimento do motor.
Remova a tampa, levante-a e retire-a.
Painel de instrumentos

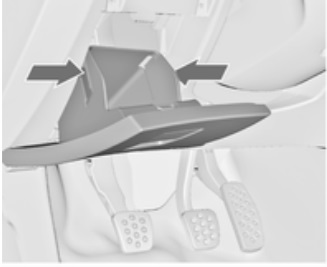

Em veículos com volante à esquerda, o diagrama da caixa de fusíveis está localizado atrás do porta-luvas no painel de instrumentos.
Abra o compartimento, pressione as travas de bloqueio, dobre o compartimento para baixo e remova-o.

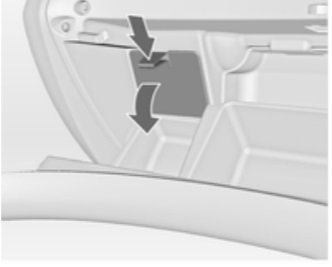

Em veículos com volante à direita, está localizado atrás da tampa no porta-luvas.
Abra o porta-luvas e remova a tampa.
Compartimento de carga

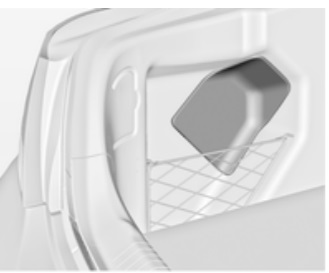

O diagrama da caixa de fusíveis está localizado no lado esquerdo do compartimento de carga, atrás da tampa.
Descrição dos fusíveis do Opel Insignia – 2013
Compartimento do motor

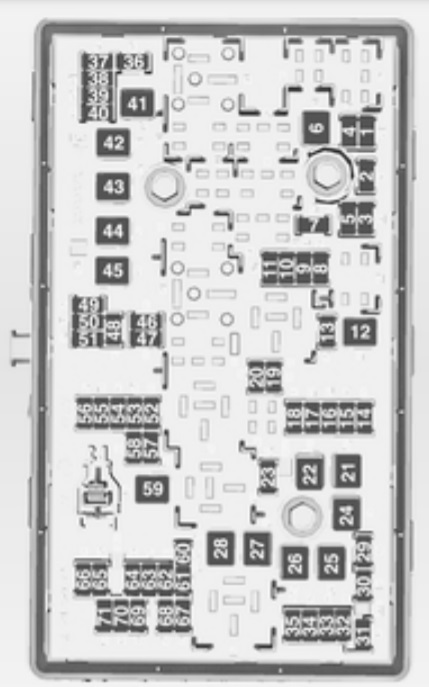

Atribuição dos fusíveis no compartimento do motor (2013)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Módulo de controlo da transmissão |
| 2 | Módulo de controlo do motor |
| 3 | – |
| 4 | – |
| 5 | Ignição;
Módulo de controlo da transmissão; Módulo de controlo do motor. |
| 6 | Limpadores de para-brisas |
| 7 | – |
| 8 | Injeção de combustível, sistema de ignição |
| 9 | Injeção de combustível, sistema de ignição |
| 10 | Módulo de controlo do motor |
| 11 | Sonda Lambda |
| 12 | Arranque |
| 13 | Aquecimento do sensor do acelerador |
| 14 | Iluminação |
| 15 | Limpador do vidro traseiro |
| 16 | Bomba de vácuo;
Sensor de fluxo de massa de ar; Sensor de água no combustível; Transformador DC. |
| 17 | Ignição;
Airbag. |
| 18 | Sistema de iluminação adaptativa da estrada |
| 19 | Sistema de iluminação adaptativa da estrada |
| 20 | Bomba de combustível |
| 21 | Vidros elétricos traseiros |
| 22 | ABS |
| 23 | Direção assistida variável |
| 24 | Vidros elétricos dianteiros |
| 25 | Tomadas elétricas |
| 26 | ABS |
| 27 | Travão de estacionamento elétrico |
| 28 | Vidro traseiro aquecido |
| 29 | Banco elétrico esquerdo |
| 30 | Banco elétrico direito |
| 31 | Sistema de ar condicionado |
| 32 | Módulo de controlo da carroçaria |
| 33 | Bancos dianteiros aquecidos |
| 34 | Teto de abrir |
| 35 | Sistema de infoentretenimento |
| Nº | Descrição |
|---|---|
| 36 | – |
| 37 | Farol de médios direito |
| 38 | Farol de médios esquerdo |
| 39 | – |
| 40 | – |
| 41 | Bomba de vácuo |
| 42 | Ventoinha do radiador |
| 43 | Bateria;
Transformador DC (apenas em veículos com sistema start-stop) |
| 44 | Sistema de lavagem dos faróis |
| 45 | Ventoinha do radiador |
| 46 | Terminal 87, relé principal |
| 47 | Sonda Lambda |
| 48 | Faróis de nevoeiro |
| 49 | Farol de médios direito |
| 50 | Farol de médios esquerdo |
| 51 | Buzina |
| 52 | Ignição |
| 53 | Ignição;
Bancos dianteiros ventilados. |
| 54 | Ignição |
| 55 | Vidros elétricos;
Espelhos retrovisores. |
| 56 | Limpador do para-brisas |
| 57 | – |
| 58 | – |
| 59 | Aquecimento de combustível diesel;
Sistema de controlo de emissões. |
| 60 | Aquecimento do espelho |
| 61 | Aquecimento do espelho |
| 62 | – |
| 63 | Sensor do vidro traseiro |
| 64 | Sistema de iluminação adaptativa da estrada |
| 65 | Bomba auxiliar (apenas em veículos com sistema start-stop) |
| 66 | Bico de pulverização do vidro traseiro |
| 67 | Módulo de controlo do sistema de alimentação |
| 68 | – |
| 69 | Sensor da bateria |
| 70 | Sensor de chuva |
| 71 | Sensor da bateria |
Painel de instrumentos

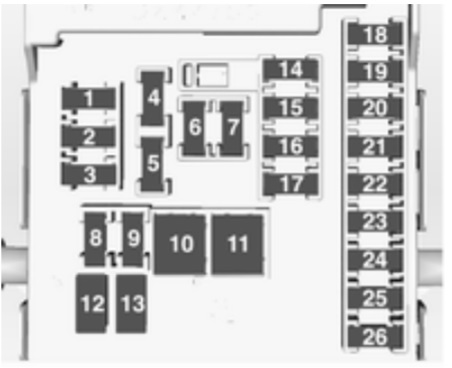

Atribuição dos fusíveis no painel de instrumentos (2016)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Sistema de infoentretenimento;
Ecrã de informações. |
| 2 | Módulo de controlo da carroçaria |
| 3 | Módulo de controlo da carroçaria |
| 4 | Sistema de infoentretenimento;
Ecrã de informações. |
| 5 | Sistema de infoentretenimento;
Ecrã de informações. |
| 6 | Isqueiro |
| 7 | Tomada de corrente |
| 8 | Módulo de controlo da carroçaria |
| 9 | Módulo de controlo da carroçaria |
| 10 | Módulo de controlo da carroçaria |
| 11 | Ventoinha interior |
| 12 | – |
| Nº | Descrição |
|---|---|
| 13 | – |
| 14 | Conector de diagnóstico |
| 15 | Airbag |
| 16 | Fecho centralizado, tampa traseira |
| 17 | Sistema de ar condicionado |
| 18 | Fusível de transporte |
| 19 | Memória |
| 20 | – |
| 21 | Instrumento |
| 22 | Ignição |
| 23 | Unidade de controlo da carroçaria |
| 24 | Unidade de controlo da carroçaria |
| 25 | – |
| 26 | Compartimento da tomada de carregamento |
Compartimento de carga

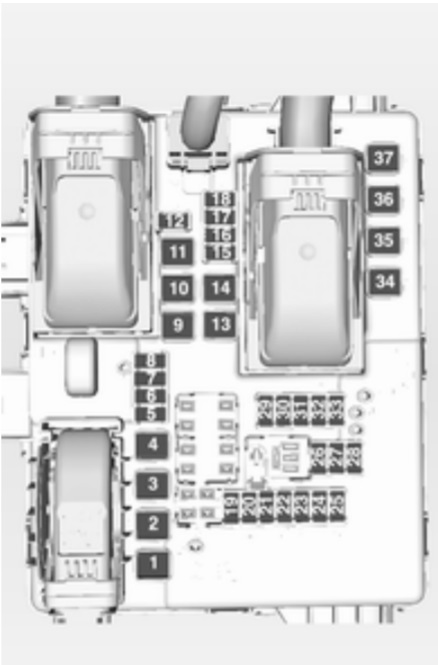

Atribuição dos fusíveis no compartimento de carga (2014, 2015)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Fecho centralizado, portas elétricas |
| 2 | Módulo do reboque |
| 3 | Módulo do reboque |
| 4 | – |
| 5 | Tomada do reboque |
| 6 | Aquecimento do volante |
| 7 | Vidros elétricos traseiros |
| 8 | Tomada do reboque |
| 9 | Teto de abrir |
| 10 | Fecho centralizado, portas traseiras |
| 11 | – |
| 12 | Sistema de ar condicionado |
| 13 | – |
| 14 | – |
| 15 | Bloqueio elétrico das portas traseiras |
| 16 | Sistema de ar condicionado |
| 17 | – |
| 18 | Bloqueio elétrico das portas traseiras |
| Nº | Descrição |
|---|---|
| 19 | Sensor de obstáculos laterais |
| 20 | Sensor de ângulo morto lateral;
Bancos dianteiros ventilados. |
| 21 | Sistema de suspensão ativa;
Assistente de máximos; Controlo de velocidade de cruzeiro; Assistente de sinais de trânsito; Aviso de saída de faixa; Módulo do reboque. |
| 22 | Sistema de alarme antirroubo |
| 23 | Tração integral;
Sistema antirroubo. |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Módulo do reboque;
Fusível de transporte. |
| 30 | Sensor de obstáculos laterais |
| 31 | Sistema de suspensão ativa;
Assistente de máximos; Controlo de velocidade de cruzeiro; Assistente de sinais de trânsito; Aviso de saída de faixa. |
| 32 | Sensor de obstáculos laterais |
| 33 | Tração integral |
| 34 | Teto de abrir |
| 35 | – |
| 36 | – |
| 37 | – |
2016
Compartimento do motor
Atribuição dos fusíveis no compartimento do motor (2016)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Módulo de controlo da transmissão |
| 2 | Módulo de controlo do motor |
| 3 | – |
| 4 | – |
| 5 | Ignição;
Módulo de controlo da transmissão; Módulo de controlo do motor. |
| 6 | Limpadores de para-brisas |
| 7 | – |
| 8 | Injeção de combustível, sistema de ignição |
| 9 | Injeção de combustível, sistema de ignição |
| 10 | Módulo de controlo do motor |
| 11 | Sonda Lambda |
| 12 | Arranque |
| 13 | Aquecimento do sensor da borboleta |
| 14 | Iluminação |
| 15 | Limpador do vidro traseiro |
| 16 | Bomba de vácuo;
Sensor de fluxo de massa de ar; Sensor de água no combustível; Transformador DC. |
| 17 | – |
| 18 | Sistema de iluminação adaptativa da estrada |
| 19 | Sistema de iluminação adaptativa da estrada |
| 20 | Bomba de combustível |
| 21 | Vidros elétricos traseiros |
| 22 | ABS |
| 23 | Direção assistida variável |
| 24 | Vidros elétricos dianteiros |
| 25 | Tomadas elétricas |
| 26 | ABS |
| 27 | Travão de estacionamento elétrico |
| 28 | Vidro traseiro aquecido |
| 29 | Banco elétrico esquerdo |
| 30 | Banco elétrico direito |
| 31 | Sistema de ar condicionado |
| 32 | Módulo de controlo da carroçaria |
| 33 | Bancos dianteiros aquecidos |
| 34 | Teto de abrir |
| 35 | Sistema de infoentretenimento |
| Nº | Descrição |
|---|---|
| 36 | – |
| 37 | Farol de médios direito |
| 38 | Farol de médios esquerdo |
| 39 | – |
| 40 | – |
| 41 | Bomba de vácuo |
| 42 | Ventoinha do radiador |
| 43 | Bateria, transformador DC (apenas em veículos com sistema start-stop) |
| 44 | Sistema de lavagem dos faróis |
| 45 | Ventoinha do radiador |
| 46 | Terminal 87, relé principal |
| 47 | Sonda Lambda |
| 48 | Faróis de nevoeiro |
| 49 | Farol de médios direito |
| 50 | Farol de médios esquerdo |
| 51 | Buzina |
| 52 | Ignição |
| 53 | Ignição, bancos dianteiros ventilados |
| 54 | Ignição |
| 55 | Vidros elétricos; espelhos rebatíveis. |
| 56 | Limpador do para-brisas |
| 57 | – |
| 58 | – |
| 59 | Aquecimento de combustível diesel; sistema de controlo de emissões. |
| 60 | Aquecimento do espelho |
| 61 | Aquecimento do espelho |
| 62 | – |
| 63 | Sensor do vidro traseiro |
| 64 | Sistema de iluminação adaptativa da estrada |
| 65 | Bomba auxiliar (apenas em veículos com sistema start-stop) |
| 66 | Bico de pulverização do vidro traseiro |
| 67 | Módulo de controlo do sistema de alimentação |
| 68 | – |
| 69 | Sensor da bateria |
| 70 | Sensor de chuva |
| 71 | Sensor da bateria |
Painel de instrumentos
Atribuição dos fusíveis no painel de instrumentos (2017)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Sistema de infoentretenimento;
Ecrã de informações; Sistema de alarme antirroubo. |
| 2 | Módulo de controlo da carroçaria |
| 3 | Módulo de controlo da carroçaria |
| 4 | Sistema de infoentretenimento;
Ecrã de informações. |
| 5 | Sistema de infoentretenimento;
Ecrã de informações. |
| 6 | Isqueiro |
| 7 | Tomada de corrente |
| 8 | Módulo de controlo da carroçaria |
| 9 | Módulo de controlo da carroçaria |
| 10 | Módulo de controlo da carroçaria |
| 11 | Ventoinha interior |
| 12 | – |
| Nº | Descrição |
|---|---|
| 13 | – |
| 14 | Conector de diagnóstico |
| 15 | Airbag |
| 16 | Fecho centralizado, tampa traseira |
| 17 | Sistema de ar condicionado |
| 18 | Fusível de transporte |
| 19 | Memória |
| 20 | – |
| 21 | Instrumento |
| 22 | Ignição;
Fecho centralizado; Sistema eletrónico de chave. |
| 23 | Módulo de controlo da carroçaria |
| 24 | Módulo de controlo da carroçaria |
| 25 | Controlo do volante |
| 26 | Compartimento da tomada de carregamento |
Compartimento de carga
Atribuição dos fusíveis no compartimento de carga (2017)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Fecho centralizado;
Sistema eletrónico de chave. |
| 2 | Módulo do reboque (tipo A);
Sistema de infoentretenimento (tipo B) |
| 3 | – |
| 4 | – |
| 5 | Tomada do reboque |
| 6 | Aquecimento do volante (apenas veículos com caixa de fusíveis no compartimento de passageiros) |
| 7 | Sistema de redução catalítica seletiva |
| 8 | Tomada do reboque |
| 9 | Teto de abrir |
| 10 | Fecho centralizado:
Porta traseira (tipo A) Teto de abrir (tipo B) |
| 11 | – |
| 12 | Sistema de redução catalítica seletiva |
| 13 | – |
| 14 | – |
| 15 | Fecho elétrico da porta traseira |
| 16 | Sistema de ar condicionado |
| 17 | Sistema de redução catalítica seletiva |
| 18 | Sistema de redução catalítica seletiva |
| Nº | Descrição |
|---|---|
| 19 | Sensor de obstáculos laterais |
| 20 | Sensor de obstáculos laterais;
Bancos dianteiros ventilados. |
| 21 | Sistema de suspensão ativa;
Controlo de velocidade de cruzeiro; Assistente de sinais de trânsito; Aviso de saída de faixa; Módulo do reboque. |
| 22 | – |
| 23 | Tração integral;
Antivandalismo. |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Módulo do reboque;
Fusível de transporte (tipo A). |
| 30 | Sensor de obstáculos laterais |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | Teto de abrir |
| 35 | – |
| 36 | – |
| 37 | – |
Sobre o Opel Insignia A (2009-2017)
O Opel Insignia A, produzido entre 2009 e 2017, é um modelo elegante e dinâmico que substituiu o popular Opel Vectra. Este automóvel de classe média é conhecido pelo seu design moderno e tecnologias avançadas. O Insignia A oferece uma vasta gama de opções de motorização, incluindo motores a gasolina e diesel com diferentes potências, permitindo aos condutores escolher de acordo com as suas preferências e necessidades. O modelo também está equipado com uma série de características de segurança e funções de conforto, tornando-o uma escolha ideal para quem procura fiabilidade e comodidade.
Diagrama da caixa de fusíveis do Opel Insignia A
Esta página apresenta o diagrama da caixa de fusíveis do Opel Insignia A, essencial para a manutenção e reparação corretas do veículo. Neste modelo, a caixa de fusíveis está localizada em vários locais, incluindo o compartimento do motor e o interior do veículo, geralmente no lado do condutor. Os diagramas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. Ao substituir fusíveis, é importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para o funcionamento seguro e eficiente do veículo.
