Opel KARL (2015-2019…) – caixa de fusíveis
Opel KARL (2015-2019…) – diagrama de fusíveis
Ano de produção: 2015, 2016, 2017, 2018, 2019.
Fusível do isqueiro (tomada de força): # 25 no diagrama de fusíveis do painel de instrumentos.
Localização do diagrama de fusíveis

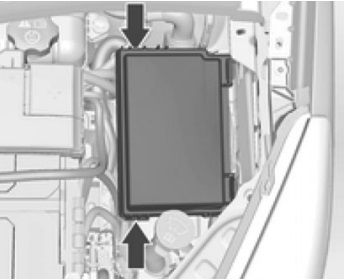

Compartimento do motor
O diagrama de fusíveis está localizado na parte frontal esquerda do compartimento do motor.
Remova a tampa, levante-a e retire-a.

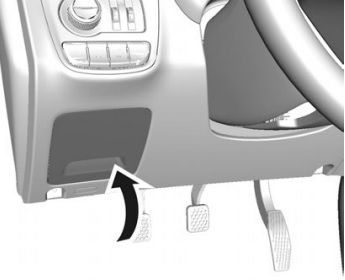

Painel de instrumentos
Em veículos com volante à esquerda, o diagrama de fusíveis está localizado atrás do porta-luvas no painel de instrumentos.
Abra o compartimento, pressione os ganchos, dobre o compartimento e remova-o.
2015, 2016
Compartimento do motor

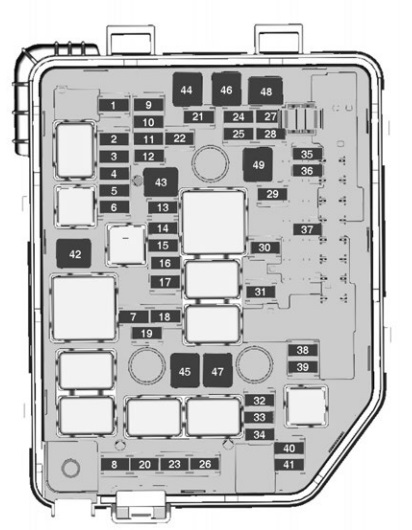

Atribuição de fusíveis no compartimento do motor (2015, 2016)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Fecho da porta traseira |
| 2 | – |
| 3 | Aquecedor do vidro traseiro |
| 4 | Aquecedor do espelho exterior |
| 5 | Teto solar |
| 6 | Módulo de controle da transmissão CVT |
| 7 | Sensor de fluxo de ar |
| 8 | Bomba auxiliar do aquecedor |
| 9 | Válvula do sistema antibloqueio |
| 10 | Controle de tensão ajustável |
| 11 | Câmera traseira |
| 12 | – |
| 13 | – |
| 14 | Módulo de controle do motor;
Módulo de controle da transmissão. |
| 15 | Módulo de controle de injeção;
Partida. |
| 16 | Motor da bomba de combustível |
| 17 | Módulo de controle do motor |
| 18 | Módulo de controle do motor 2 |
| 19 | Injetor, ignição |
| 20 | Sistema de ar condicionado |
| 21 | Sensor inteligente da bateria |
| 22 | Trava elétrica da coluna de direção |
| 23 | Ventilador de resfriamento baixo |
| 24 | – |
| Nº | Descrição |
|---|---|
| 25 | Interruptor do espelho retrovisor exterior |
| 26 | Unidade de controle do motor;
Módulo de transmissão manual automatizada. |
| 27 | Válvula solenóide de purga do tanque |
| 28 | Interruptor do pedal do freio |
| 29 | Detecção auxiliar de passageiros |
| 30 | Motor de ajuste do farol |
| 31 | Buzina |
| 32 | Farol de neblina dianteiro |
| 33 | Faróis altos esquerdos |
| 34 | Faróis altos direitos |
| 35 | – |
| 36 | Motor do limpador traseiro |
| 37 | Luz lateral esquerda |
| 38 | Motor da bomba do lavador |
| 39 | Luz lateral direita |
| 40 | – |
| 41 | – |
| 42 | Motor de partida 2 |
| 43 | Unidade elétrica com barramento interno |
| 44 | Transmissão manual automatizada |
| 45 | Motor de partida 1 |
| 46 | Bomba do sistema antibloqueio |
| 47 | Ventilador de resfriamento (alta velocidade) |
| 48 | Motor do limpador dianteiro |
| 49 | Unidade elétrica com barramento no painel;
Alimentação RAP. |
Painel de instrumentos

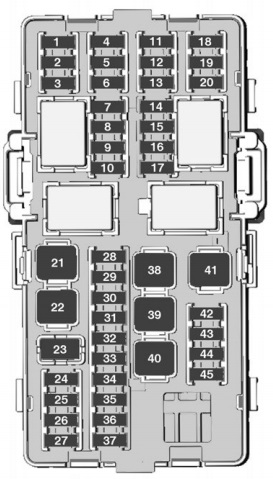

Atribuição de fusíveis no painel de instrumentos (2015, 2016)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Onstar |
| 2 | Módulo HVAC |
| 3 | Conjunto de indicadores do painel de instrumentos |
| 4 | Módulo de controle da transmissão CVT |
| 5 | Rádio |
| 6 | Módulo de controle da carroceria 1 (CVT Stop & Start) |
| 7 | Alerta de ponto cego;
Assistente de estacionamento traseiro. |
| 8 | Conexão via interface de dados |
| 9 | Trava elétrica da coluna de direção |
| 10 | Módulo sensor-diagnóstico |
| 11 | Conversor DC-DC |
| 12 | – |
| 13 | Sistema de pagamento eletrônico |
| 14 | Módulo de potência linear |
| 15 | Travamento central;
Sistema de ignição. |
| 16 | Sistema de ignição |
| 17 | Alerta de colisão frontal |
| 18 | Conjunto de indicadores do painel de instrumentos |
| 19 | Alerta de colisão frontal |
| 20 | Ajuste do alcance dos faróis |
| 21 | Vidros elétricos dianteiros |
| 22 | Vidros elétricos traseiros |
| Nº | Descrição |
|---|---|
| 23 | – |
| 24 | Módulo de transmissão manual automatizada |
| 25 | Tomada de força adicional |
| 26 | Teto solar |
| 27 | – |
| 28 | Módulo de controle da carroceria 8 |
| 29 | Módulo de controle da carroceria 7 |
| 30 | Módulo de controle da carroceria 6 |
| 31 | Módulo de controle da carroceria 5 |
| 32 | Módulo de controle da carroceria 4 |
| 33 | Módulo de controle da carroceria 3 |
| 34 | Módulo de controle da carroceria 2 (sem CVT Stop & Start) |
| 35 | Módulo de controle da carroceria 1 (sem CVT Stop & Start) |
| 36 | Interruptor de ignição com lógica discreta (stop e start CVT) |
| 37 | Volante controla a iluminação |
| 38 | – |
| 39 | Conversor logístico / DC-DC |
| 40 | Vidro elétrico do motorista |
| 41 | Ventilador |
| 42 | Assento dianteiro aquecido |
| 43 | Módulo HVAC |
| 44 | Volante aquecido |
| 45 | Módulo de controle da carroceria 2 (CVT Stop & Start) |
2017
Compartimento do motor
Atribuição de fusíveis no compartimento do motor (2017)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Fecho da tampa traseira |
| 2 | – |
| 3 | Vidro traseiro aquecido |
| 4 | Espelho exterior aquecido |
| 5 | Teto solar |
| 6 | Módulo de controle da transmissão |
| 7 | Módulo de controle do motor |
| 8 | – |
| 9 | ABS |
| 10 | Módulo de controle da carroceria, tensão |
| 11 | Câmera traseira |
| 12 | – |
| 13 | – |
| 14 | Módulo de controle do motor;
Módulo de controle da transmissão. |
| 15 | Sistema de injeção;
Motor de partida. |
| 16 | Bomba de combustível |
| 17 | Módulo de controle do motor |
| 18 | Módulo de controle do motor 2 |
| 19 | Sistema de injeção;
Ignição. |
| 20 | Sistema de ar condicionado |
| 21 | Sensor da bateria |
| 22 | Bloqueio elétrico da coluna de direção |
| 23 | Ventilador de resfriamento (baixa velocidade) |
| 24 | – |
| Nº | Descrição |
|---|---|
| 25 | Interruptor do espelho retrovisor exterior |
| 26 | Módulo de controle do motor;
Módulo de transmissão manual automática. |
| 27 | Sistema de combustível |
| 28 | Interruptor do freio |
| 29 | Reconhecimento de presença de passageiros |
| 30 | Ajuste do ângulo dos faróis |
| 31 | Buzina |
| 32 | Farol de neblina dianteiro |
| 33 | Faróis altos esquerdos |
| 34 | Faróis altos direitos |
| 35 | – |
| 36 | Limpador traseiro |
| 37 | Luz lateral esquerda |
| 38 | Sistema de lavagem de vidros |
| 39 | Luz lateral direita |
| 40 | – |
| 41 | – |
| 42 | Motor de partida 2 |
| 43 | Painel de instrumentos |
| 44 | Transmissão manual automatizada |
| 45 | Motor de partida 1 |
| 46 | ABS |
| 47 | Ventilador de resfriamento alto |
| 48 | Limpador dianteiro |
| 49 | Módulo de controle da carroceria;
Alimentação desligada. |
Painel de instrumentos
Atribuição de fusíveis no painel de instrumentos (2017)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Onstar |
| 2 | Sistema de ar condicionado |
| 3 | Painel de instrumentos |
| 4 | Módulo de controle da transmissão |
| 5 | Infotainment |
| 6 | Módulo de controle da carroceria |
| 7 | Assistente de estacionamento traseiro |
| 8 | Conexão via interface de dados |
| 9 | Bloqueio elétrico da coluna de direção |
| 10 | Módulo sensor-diagnóstico |
| 11 | Conversor DC |
| 12 | – |
| 13 | Sistema de pagamento eletrônico |
| 14 | Módulo de potência linear |
| 15 | Travamento central;
Sistema de partida. |
| 16 | Sistema de partida |
| 17 | Alerta de colisão frontal |
| 18 | Painel de instrumentos |
| 19 | Alerta de colisão frontal |
| 20 | Ajuste da intensidade dos faróis |
| 21 | Vidros elétricos dianteiros |
| 22 | Vidros elétricos traseiros |
| Nº | Descrição |
|---|---|
| 23 | – |
| 24 | Módulo de transmissão manual automatizada |
| 25 | Tomada de força adicional |
| 26 | Teto solar |
| 27 | – |
| 28 | Módulo de controle da carroceria 8 |
| 29 | Módulo de controle da carroceria 7 |
| 30 | Módulo de controle da carroceria 6 |
| 31 | Módulo de controle da carroceria 5 |
| 32 | Módulo de controle da carroceria 4 |
| 33 | Módulo de controle da carroceria 3 |
| 34 | Módulo de controle da carroceria 2 |
| 35 | Módulo de controle da carroceria 1 |
| 36 | Sistema de ignição |
| 37 | Controle de LED no volante |
| 38 | – |
| 39 | Conversor logístico / DC |
| 40 | Vidro elétrico do motorista |
| 41 | Duchessa |
| 42 | Aquecimento do assento dianteiro |
| 43 | Módulo de ar condicionado |
| 44 | Volante aquecido |
| 45 | Módulo de controle da carroceria 2 |
2018, 2019
Compartimento do motor
Atribuição de fusíveis no compartimento do motor (2018, 2019)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Fecho da porta |
| 2 | 2018: Não utilizado 2019: Sensor de velocidade de saída da transmissão |
| 3 | Vidro traseiro aquecido |
| 4 | Espelho exterior aquecido |
| 5 | Teto solar |
| 6 | Módulo de controle da transmissão |
| 7 | Módulo de controle do motor |
| 8 | – |
| 9 | ABS |
| 10 | Módulo de controle da carroceria, tensão |
| 11 | Câmera traseira |
| 12 | – |
| 13 | – |
| 14 | Módulo de controle do motor;
Módulo de controle da transmissão. |
| 15 | Sistema de injeção;
Motor de partida. |
| 16 | Bomba de combustível |
| 17 | Módulo de controle do motor |
| 18 | Módulo de controle do motor 2 |
| 19 | Sistema de injeção;
Ignição. |
| 20 | Sistema de ar condicionado |
| 21 | Sensor da bateria |
| 22 | Trava elétrica da coluna de direção |
| 23 | Ventilador de resfriamento baixo |
| 24 | – |
| Nº | Descrição |
|---|---|
| 25 | Interruptor do espelho retrovisor exterior |
| 26 | 2018:
Unidade de controle do motor; Módulo de transmissão manual automatizada; 2019: Unidade de controle do motor. |
| 27 | Sistema de combustível |
| 28 | 2018: Interruptor do freio 2019: Não utilizado |
| 29 | Reconhecimento de presença de passageiros |
| 30 | Ajuste do ângulo dos faróis |
| 31 | Buzina |
| 32 | Farol de neblina dianteiro |
| 33 | Faróis altos esquerdos |
| 34 | Faróis altos direitos |
| 35 | – |
| 36 | Limpador traseiro |
| 37 | Luz lateral esquerda |
| 38 | Sistema de lavagem de vidros |
| 39 | Luz lateral direita |
| 40 | – |
| 41 | – |
| 42 | Motor de partida 2 |
| 43 | Painel de instrumentos |
| 44 | 2018:
Transmissão manual automatizada; Conversor DC-DC; 2019: Conversor DC-DC. |
| 45 | Motor de partida 1 |
| 46 | ABS |
| 47 | Ventilador de resfriamento alto |
| 48 | Limpador dianteiro |
| 49 | Unidade de controle da carroceria;
Alimentação desligada. |
Painel de instrumentos
Atribuição de fusíveis no painel de instrumentos (2018, 2019)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | Onstar |
| 2 | Sistema de ar condicionado |
| 3 | Painel de instrumentos |
| 4 | Módulo de controle da transmissão |
| 5 | Infotainment |
| 6 | – |
| 7 | Assistente de estacionamento traseiro |
| 8 | Conexão via interface de dados |
| 9 | Trava elétrica da coluna de direção |
| 10 | Módulo sensor-diagnóstico |
| 11 | Transformador DC |
| 12 | – |
| 13 | – |
| 14 | Módulo de potência linear |
| 15 | Travamento central;
Sistema de partida. |
| 16 | Sistema de partida |
| 17 | – |
| 18 | Painel de instrumentos |
| 19 | – |
| 20 | Ajuste da intensidade dos faróis |
| 21 | Vidros elétricos dianteiros |
| 22 | Vidros elétricos traseiros |
| Nº | Descrição |
|---|---|
| 23 | – |
| 24 | 2018:
Módulo de transmissão manual automatizada; 2019: Não utilizado. |
| 25 | Tomada de força adicional |
| 26 | Teto solar |
| 27 | 2018: Não utilizado 2019: Módulo central da porta |
| 28 | Módulo de controle da carroceria 8 |
| 29 | Módulo de controle da carroceria 7 |
| 30 | Módulo de controle da carroceria 6 |
| 31 | Módulo de controle da carroceria 5 |
| 32 | Módulo de controle da carroceria 4 |
| 33 | Módulo de controle da carroceria 3 |
| 34 | Módulo de controle da carroceria 2 |
| 35 | Módulo de controle da carroceria 1 |
| 36 | – |
| 37 | Controle de LED no volante |
| 38 | – |
| 39 | Conversor logístico / DC |
| 40 | Vidro elétrico, lado do motorista |
| 41 | Duchessa |
| 42 | Aquecimento do assento dianteiro |
| 43 | Módulo de ar condicionado |
| 44 | Volante aquecido |
| 45 | – |
Sobre o Opel KARL (2015-2019…)
O Opel KARL é um carro urbano compacto que foi introduzido em 2015. Este modelo é conhecido pela sua praticidade e uso eficiente do espaço, o que o torna ideal para ambientes urbanos. O Opel KARL oferece assentos confortáveis para cinco pessoas e está equipado com tecnologias modernas que aumentam o conforto de condução. Sob o capô, geralmente encontra-se um motor a gasolina de 1.0 litro, que proporciona potência suficiente para a condução diária e, ao mesmo tempo, mantém um baixo consumo de combustível. Este modelo é popular pela sua fiabilidade e fácil manutenção.
Diagrama da caixa de fusíveis do Opel KARL
Esta página exibe o diagrama da caixa de fusíveis para o Opel KARL, que é essencial para a manutenção e reparos corretos dos sistemas elétricos do veículo. Neste modelo, a caixa de fusíveis está tipicamente localizada no compartimento do motor e sob o painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes protegidos, o que facilita a identificação e substituição dos fusíveis. É importante sempre usar fusíveis de substituição com o mesmo valor de amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante prestar atenção ao seu correto funcionamento.
