Opel Corsa C (2000-2006) – caixa de fusíveis
Opel Corsa C – Diagram de fusíveis
Ano de fabricação: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

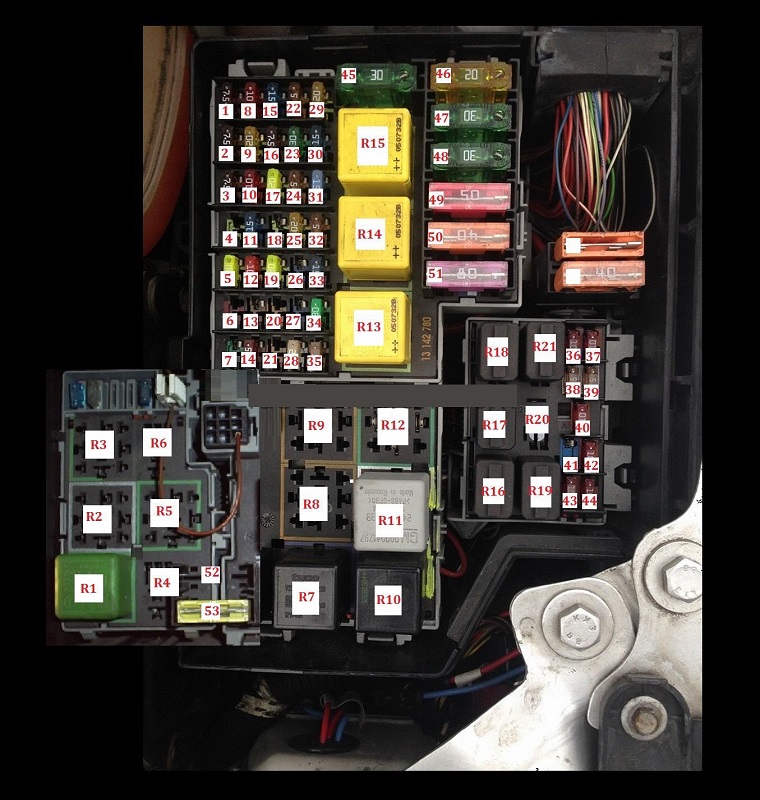

Caixa de fusíveis no compartimento do motor do Corsa C.
| R1 | Relé do motor do ventilador de arrefecimento |
| R2 | Relé do motor do ventilador de arrefecimento |
| R3 | Relé do motor do ventilador de arrefecimento |
| R4 | Relé da embreagem do compressor AC |
| R5 | Relé do motor do ventilador de arrefecimento |
| R6 | |
| R7 | Relé de controle do motor (EC) |
| R8 | Conversor de sinal do sensor de velocidade da roda esquerda sem ABS (exceto transmissão mecânica sequencial) |
| R9 | Conversor de sinal do sensor de velocidade da roda direita – sem ABS (com transmissão mecânica sequencial) |
| R10 | Relé da bomba de combustível-gasolina |
| R11 | Relé do vidro traseiro aquecido |
| R12 | Relé da bomba do lavador de faróis |
| R13 | Relé dos circuitos auxiliares de ignição |
| R14 | Relé do motor de partida |
| R15 | Relé dos circuitos principais de ignição |
| R16 | Relé da luz de nevoeiro traseira |
| R17 | Relé dos faróis de nevoeiro |
| R18 | Relé das luzes laterais/traseiras direitas |
| R19 | Relé dos faróis altos |
| R20 | Relé das luzes de posição/traseiras esquerdas |
| R21 | Relé dos faróis baixos |
| F1 | (7,5A) Módulo de controle multifuncional |
| F2 | (7,5A) Controle do motor |
| F3 | (7,5A) Display multifuncional digital;
Luzes de emergência; Buzina; Imobilizador; Painel de instrumentos. |
| F4 | (5A) Luz da placa de matrícula |
| F5 | (20A) Vidros elétricos |
| F6 | (10A) Transmissão automática (AT) |
| F7 | (30A) Lavador de faróis |
| F8 | (10A) Motor de partida |
| F9 | (20A) Aquecimento auxiliar, controle do motor, relé da bomba de combustível |
| F10 | (10A) Buzina |
| F11 | (15A) Módulo de controle multifuncional |
| F12 | (20A) Sistema de áudio;
Display multifuncional digital. |
| F13 | (10A) Sistema de alarme |
| F14 | (7,5A) Espelhos retrovisores elétricos |
| F15 | (10A) Lavador do para-brisa |
| F 16 | (5A) Luzes internas |
| F17 | (20A) Módulo de controle multifuncional |
| F18 | (20A) Teto solar |
| F19 | (5A) Sistema de alarme |
| F20 | (20A) Vidros elétricos |
| F21 | – |
| F22 | (5A) Módulo de controle multifuncional |
| F23 | (20A) Limpadores de para-brisa |
| F24 | (5A) Imobilizador;
Painel de instrumentos; Luzes internas; Direção assistida; Display multifuncional digital; |
| F25 | (10A) Luzes de freio |
| F26 | (10A) Acendedor de cigarros – gasolina |
| F27 | (15A) Bancos aquecidos |
| F28 | (15A) Bancos aquecidos |
| F29 | (20A) Lavador do para-brisa |
| F30 | (15A) Controle do motor-gasolina |
| F31 | (15A) Ar condicionado (AC) |
| F32 | (5A) Sistema de travagem antibloqueio (ABS);
Vidro traseiro aquecido. |
| F33 | – |
| F34 | (30A) Aquecedor de combustível (Diesel) |
| F35 | (5A) Sistema de áudio;
Vidros elétricos; Teto solar. |
| F36 | (10A) Farol esquerdo – luz alta |
| F37 | (10A) Farol direito – luz alta |
| F38 | (5A) Luzes laterais/traseiras esquerdas |
| F39 | (5A) Luzes laterais/traseiras direitas |
| F40 | – |
| F41 | (15A) Faróis de nevoeiro |
| F42 | (10A) Luzes de nevoeiro traseiras |
| F43 | (10A) Farol esquerdo – luz alta |
| F44 | (10A) Farol direito – luz alta |
| F45 | (30A) Ar condicionado (AC) |
| F46 | (20A) Controle do motor |
| F47 | (30A) Vidro traseiro aquecido |
| F48 | (30A) Motor de partida |
| F49 | (50A) Direção assistida |
| F50 | (40A) Sistema de travagem antibloqueio (ABS) |
| F51 | (60A) Transmissão mecânica sequencial-gasolina |
| F52 | (30A) Motor do ventilador de arrefecimento a gasolina com AC |
| F53 | (30A) Motor do ventilador do condensador AC a gasolina |

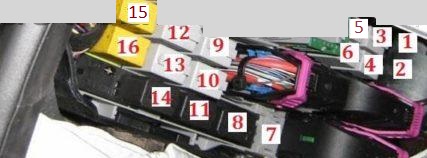

Caixa de fusíveis Opel Corsa C
| 1 | |
| 2 | |
| 3 | Relé do fecho centralizado – bloqueio (porta do condutor) |
| 4 | Relé do fecho centralizado – arranque |
| 5 | Relé de desbloqueio do fecho centralizado |
| 6 | Relé de bloqueio do fecho centralizado |
| 7 | Relé da buzina do sistema de alarme |
| 8 | Relé das luzes da placa de matrícula |
| 9 | Relé da bomba do lavador do vidro traseiro |
| 10 | Relé do motor do limpador do para-brisa – rápido |
| 11 | Relé da buzina |
| 12 | Relé da bomba do lavador do para-brisa |
| 13 | Relé do motor do limpador do para-brisa – lento/intermitente |
| 14 | Relé do motor do limpador do vidro traseiro |
| 15 | Relé do pisca – esquerdo |
| 16 | Relé do pisca – direito |
Sobre o Opel Corsa C (2000-2006)
O Opel Corsa C, fabricado entre 2000 e 2006, é um automóvel compacto que se tornou popular devido à sua fiabilidade e eficiência. Este modelo oferecia várias variantes de motor, incluindo gasolina e diesel, com cilindradas de 1.0 a 1.8 litros. O Corsa C era conhecido pelo seu tamanho compacto, o que o tornava ideal para ambientes urbanos, ao mesmo tempo que proporcionava espaço suficiente para passageiros e bagagem. O interior foi concebido com ênfase no conforto e funcionalidade, tornando-o uma escolha prática para o uso diário.
Diagrama da caixa de fusíveis do Opel Corsa C
Esta página apresenta o diagrama da caixa de fusíveis do Opel Corsa C, essencial para a identificação e substituição de fusíveis. Neste modelo, a caixa de fusíveis está tipicamente localizada no compartimento do motor e no interior do veículo, geralmente no lado do condutor. Os diagramas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para o funcionamento seguro do veículo, por isso é importante ter uma visão geral da sua disposição e função.
