Opel Astra F (1991-2002) – caixa de fusíveis
Opel Astra F – diagrama de fusíveis
Ano de produção: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
O fusível do isqueiro (tomada de alimentação) no Opel Astra F é o fusível 20 na caixa de fusíveis.
Compartimento de passageiros

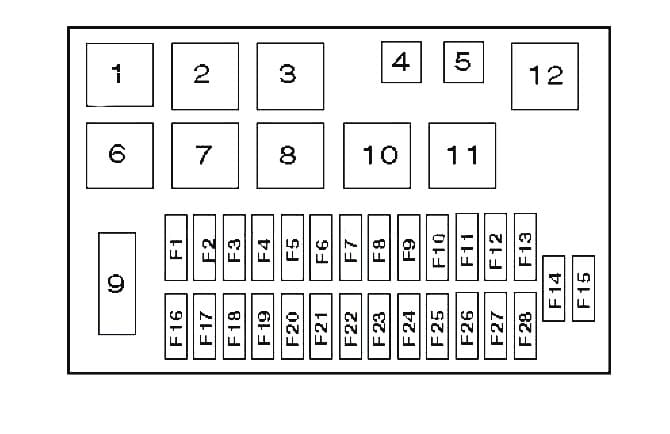

Caixa de fusíveis principal
Localizada sob o painel de instrumentos, no lado do condutor, atrás do painel de proteção.
| 1 | Relé espelho aquecido |
| 2 | Relé – interruptor de pisca-pisca |
| 3 | Relé para funcionamento intermitente do limpa-vidros traseiro |
| 4 | Relé faróis de nevoeiro |
| 5 | Relé luzes de nevoeiro traseiras |
| 6 | Relé para funcionamento intermitente do limpa/lava-vidros dianteiro |
| 7 | Relé vidro traseiro aquecido |
| 8 | Faróis para sinal acústico de aviso |
| 9 | Conector de diagnóstico (DLC) |
| 10 | Relé motor interruptor de entrada de ar 1 (ar condicionado) |
| 11 | Relé de atraso dos limpa-faróis |
| 12 | Relé motor de saída de ar 2 (ar condicionado) |
| F1 | 20A Fecho centralizado |
| F2 | Bomba de combustível 20A |
| F3 | 30A Buzina;
Limpa e lava-vidros dianteiro; Atraso de desligamento dos limpa-vidros; Motores dos limpa-vidros dianteiro e traseiro; Lava-faróis. |
| F4 | 10A Farol esquerdo – médios, farol elétrico – esquerdo, controlo de faróis |
| F5 | 10A Farol direito – médios, controlo elétrico do farol – direito, controlo de faróis |
| F6 | 10A Sistema de controlo da transmissão automática;
Sistema de controlo ABS, ESP. |
| F7 | 10A Indicador de aviso e sinal acústico;
Espelhos; Iluminação do compartimento de passageiros; Sistema de áudio; Relé do desembaciador traseiro; Ventoinha do radiador (diesel). |
| F8 | 20A Saída do conector de equipamentos elétricos do reboque |
| F9 | 10A Farol ligado;
Computador de bordo; Luzes diurnas. |
| F10 | 30A Vidros elétricos;
Tampa da bagageira. |
| F11 | 10A Luz de nevoeiro traseira |
| F12 | 10A Máximos – farol esquerdo |
| F13 | 10A Máximos – farol direito |
| F14 | 30A Aquecedor elétrico, controlo do ar condicionado |
| F15 | Ventoinha do radiador 30A |
| F 16 | 30A Vidro traseiro aquecido |
| F17 | 20A Faróis de nevoeiro |
| F18 | 10A Luzes de posição esquerdas |
| F19 | 10A Iluminação da matrícula;
Iluminação do painel de instrumentos; Luzes de posição direitas; Unidade de áudio. |
| F20 | 20A Luzes de marcha-atrás;
Fusível do isqueiro; Bancos aquecidos. |
| F21 | 30A Motor da ventoinha do radiador do ar condicionado;
Controlo do ar condicionado. |
| F22 | Vidros elétricos 30A |
| F23 | Lava-faróis 30A |
| F24 | 20A Computador de bordo;
Pisca-pisca; Luzes de emergência; Sistema de áudio; Luzes interiores; Relógio; Luzes de emergência; Iluminação e lâmpada da bagageira. |
| F25 | 10A Unidade de controlo eletrónico para transmissão automática |
| F26 | Ventoinha do radiador 30A – Diesel |
| F27 | 10A Luzes diurnas |
| F28 | 15A Luzes de travão, piscas;
ABS; Luzes de emergência. |
Na parte traseira da caixa de fusíveis podem estar localizados: o fusível da ventoinha de arrefecimento, o relé do motor de arranque, o fusível da ventoinha do aquecedor.
Caixa adicional
No lado direito, sob o painel de instrumentos, podem estar localizadas unidades de controlo separadas:
- Unidade de controlo eletrónico para fecho centralizado
- Unidade de controlo eletrónico para alarme anti-roubo
- Unidade de controlo eletrónico do motor
- Relé da bomba de combustível
Compartimento do motor

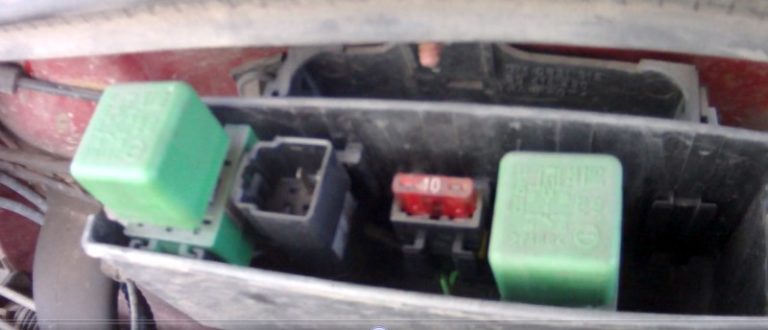

O bloco de montagem está localizado na parte traseira do compartimento do motor
Tipo 1
- Relé do motor da ventoinha do condensador do ar condicionado 1
- Relé do motor da ventoinha do condensador do ar condicionado 2
- Relé do motor da ventoinha de arrefecimento
- Relé da ventoinha do condensador do ar condicionado 3
Tipo 2
- Fusível do lava-faróis
- Relé do lava-faróis
- Relé da buzina
- Fusível da buzina
Tipo 3
| 1 | Relé compressor eletromagnético do ar condicionado |
| 2 | Relé motor da ventoinha do condensador do ar condicionado — diesel |
| 3 | Relé buzina |
| 4 | Relé motor da ventoinha de arrefecimento |
| F1 | (30A) Buzina |
| F2 | (10A) Interruptor do compressor do ar condicionado |
Separadamente, no lado direito, pode ser localizada a unidade de controlo do sistema eletrónico ABS.
Sobre o Opel Astra F (1991-2002)
O Opel Astra F, produzido entre 1991 e 2002, é um automóvel compacto que se tornou popular pela sua fiabilidade e praticidade. Este modelo estava disponível em várias versões de carroçaria, incluindo hatchback, sedan e carrinha, o que o tornava adequado para diversas necessidades dos condutores. O Astra F oferecia uma vasta gama de motores, desde os a gasolina com 1.4 litros até às versões mais potentes de 2.0 litros, bem como motores diesel, que eram populares pela sua economia. Graças à sua construção robusta e interior confortável, o Opel Astra F tornou-se um veículo popular para famílias e indivíduos.
Diagrama da caixa de fusíveis do Opel Astra F
Esta página apresenta o diagrama da caixa de fusíveis para o Opel Astra F, que é essencial para a manutenção e reparação corretas do sistema elétrico do veículo. Neste modelo, a caixa de fusíveis está geralmente localizada no espaço sob o painel de instrumentos, no lado do condutor, ou no compartimento do motor. Os diagramas nesta página mostram detalhadamente os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com o mesmo valor de amperagem para evitar danos nos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir a segurança e funcionalidade do veículo, e por isso é importante ter uma visão geral da sua disposição e função.
