Hyundai Elantra GT (PD; 2018-2019..) – Caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Hyundai Elantra GT (PD; 2018–2019…), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis do Hyundai Elantra GT 2018-2019…
Os fusíveis da tomada do isqueiro (tomada de força) no Hyundai Elantra GT estão localizados dentro da caixa de fusíveis do painel de instrumentos (ver fusível “TOMADA DE FORÇA” (Tomada de força traseira nº 2) e dentro da caixa de fusíveis do compartimento do motor (ver fusíveis “TOMADA DE FORÇA 3” (Tomada de força traseira 1) e “TOMADA DE FORÇA 2” (Tomada de força dianteira).
Índice

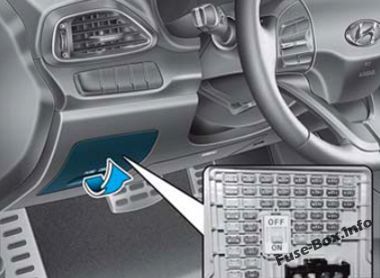

Painel de instrumentos
A caixa de fusíveis está localizada no lado do motorista do painel de instrumentos, atrás de uma tampa.

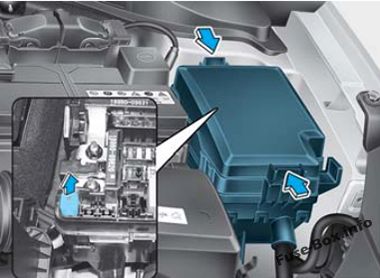

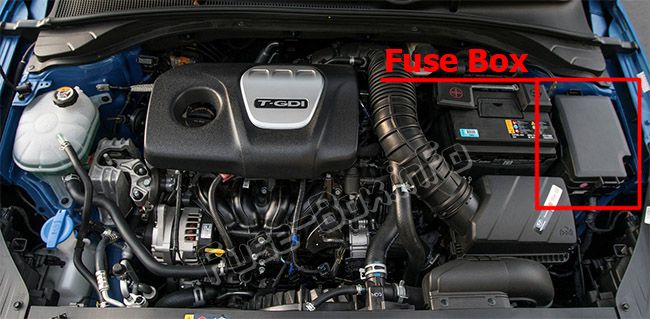

Compartimento do motor
A caixa de fusíveis está localizada no compartimento do motor (lado esquerdo).
ad anúncio
2018
Painel de instrumentos

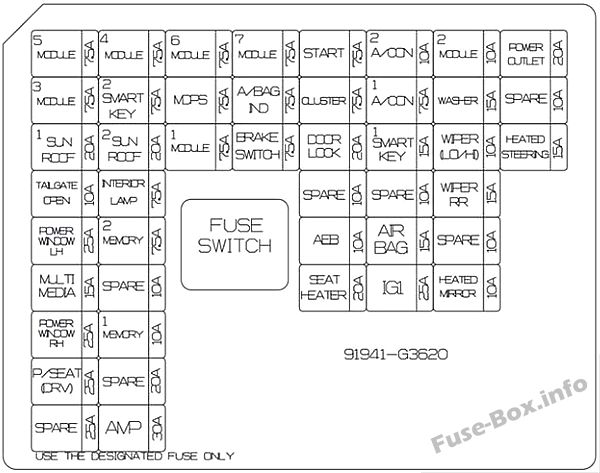

Atribuição dos fusíveis no painel de instrumentos (2018)
| Nome | Classificação de Ampere | Componente protegido |
|---|---|---|
| Nome | Classificação de Ampere | Componente protegido |
| MÓDULO 5 | 7,5A | Interruptor do painel de colisão, espelho eletrocrômico, unidade A/V e navegação, módulo de controle do ar condicionado, indicador da alavanca de câmbio A/T, interruptor do console LH, dispositivo de nivelamento do farol LH/RH, módulo de controle de aquecimento do banco dianteiro, módulo de ventilação do ar dianteiro |
| MÓDULO 3 | 7,5A | BCM, interruptor do modo esportivo |
| FUSÍVEL 1 | 20A | Teto solar panorâmico |
| PORTA TRASEIRA ABERTA | 10 A | Relé da tampa traseira |
| P/WDW (esquerda) | 25A | Relé da janela esquerda, módulo de segurança da janela do motorista/passageiro |
| MULTIMÍDIA | 15A | Unidade A/V e navegação |
| P/WDW (direita) | 25A | Relé da janela direita |
| P/BANCO DO MOTORISTA | 25A | Interruptor manual do banco do motorista |
| MÓDULO 4 | 7,5A | Módulo de assistência de manutenção de faixa, radar de detecção de ponto cego LH/RH, interruptor da luz de freio, interruptor do freio de estacionamento elétrico, módulo de frenagem de emergência |
| CHAVE INTELIGENTE 2 | 7,5A | Módulo de controle de chave inteligente, módulo imobilizador |
| FUSÍVEL 2 | 20A | Teto solar panorâmico |
| LUZ INTERNA | 7,5A | Carregador sem fio, luz do banheiro LH/RH, luz da sala de estar, luz do teto do console, luz pessoal LH/RH |
| MEMÓRIA 2 | 7,5A | BCM |
| MEMÓRIA 1 | 10 A | Módulo de controle do ar condicionado, painel de instrumentos, sensor de luz e foto automático, espelho eletrocrômico, compartimento do relé ICM (relé de dobra/desdobra do espelho externo) |
| AMP | 30A | AMP |
| MÓDULO 6 | 7,5A | Módulo de controle de chave inteligente, BCM |
| MDPS | 7,5A | Unidade MDPS |
| MÓDULO 1 | 7,5A | Interruptor de emergência, interruptor de travamento central da porta, interruptor de travamento da ignição, maçaneta externa da chave inteligente do motorista/passageiro, conector de link de dados |
| Nome | Classificação de Ampere | Componente protegido |
|---|---|---|
| MÓDULO 7 | 7,5A | Módulo de controle de aquecimento do banco dianteiro, módulo de controle de ventilação do banco dianteiro |
| A/BAG IND | 7,5A | Cruz de pisca-pisca, interruptor de travamento central da porta |
| INTERRUPTOR DO FREIO | 7,5A | Módulo de controle de chave inteligente, interruptor da luz de freio |
| INICIAR | 7,5A | Sem chave inteligente: ligar Com chave inteligente: módulo de controle de chave inteligente |
| GRUPO | 7,5A | Painel de instrumentos |
| TRAVA DR | 20A | Relé de travamento/destravamento da porta, compartimento do relé ICM (relé de destravamento T/giratório) |
| AEB | 10 A | Módulo de frenagem autônoma |
| S/AQUECIMENTO | 20A | Módulo de controle de aquecimento do banco dianteiro, módulo de controle de ventilação do banco dianteiro |
| A/C | 7,5A | Módulo de controle do ar condicionado, ionizador do painel de instrumentos, bloqueio do conector E/R (relé do ventilador) |
| CHAVE INTELIGENTE 1 | 15A | Módulo de controle de chave inteligente, módulo imobilizador |
| BAGAGEM | 15A | Módulo de controle SRS |
| IG1 | 25A | Bloco PCB (ABS3, ECU5, SENSOR4, TCU2) |
| MÓDULO 2 | 10 A | Carregador sem fio, módulo de controle de chave inteligente, BCM, unidade principal A/V e navegação, interruptor de alimentação do espelho externo, bloqueio do conector E/R (relé da tomada de força), AMP |
| LAVADOR | 15A | Interruptor multifuncional |
| LIMPADOR (BAIXO/ALTO) | 10 A | ECM/PCM, BCM |
| LIMPADOR (TRASEIRO) | 15A | Relé do limpador traseiro, motor do limpador traseiro |
| ESPELHO AQUECIDO | 10 A | Espelho externo elétrico do motorista/passageiro, módulo de controle do ar condicionado, ECM/PCM |
| TOMADA DE FORÇA | 20A | Tomada de força traseira nº 2 |
| VOLANTE AQUECIDO | 15A | BCM |
Compartimento do motor
ad anúncio

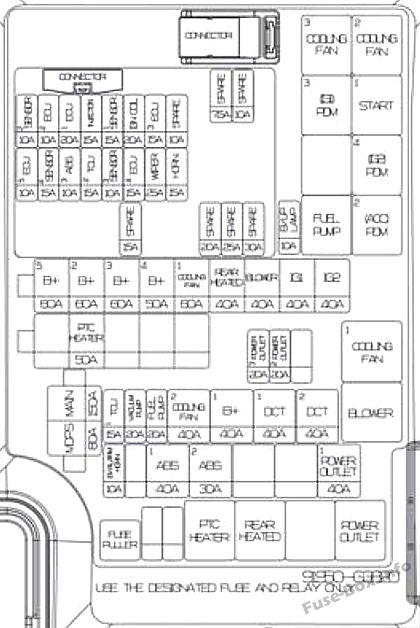

Atribuição dos fusíveis no compartimento do motor (2018)
| Nome | Classificação de Ampere | Componente protegido |
|---|---|---|
| Nome | Classificação de Ampere | Componente protegido |
| PRINCIPAL | 150A | Bloco de conectores E/R (fusível – ABS1, ABS2, B/Alarme, tomada de força – !) |
| MDPS 1 | 80A | Unidade MDPS, bateria |
| B+5 | 60A | Bloco PCB (fusível – ECU4, ECU3, buzina, limpador, relé de controle do motor) |
| B+2 | 60A | IGPM (fusíveis – S/aquecimento da garrafa, IPSO, IPS1, IPS2) |
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 60A | IGPM (fusível – AMP, P/WDW LH, P/WDW RH, porta traseira aberta, teto solar panorâmico, teto solar panorâmico2, P/banco (DRV)) |
| VENTILADOR DE RESFRIAMENTO 1 | 60A | Bloco de conectores E/R (relé do ventilador de resfriamento 1) |
| AQUECIMENTO TRASEIRO | 40A | Bloco de conectores E/R (relé de aquecimento traseiro) |
| VENTILADOR | 40A | Bloco de conectores E/R (relé do ventilador) |
| IG1 | 40A | Interruptor de ignição, bloco de conectores E/R (relé ACC, relé IG1) |
| IG2 | 40A | Interruptor de ignição, bloco de conectores E/R (relé IG2) |
| AQUECEDOR PTC 1 | 50A | Aquecedor PTC |
| TOMADA DE FORÇA 3 | 20A | Tomada de força traseira 1 |
| TOMADA DE FORÇA 2 | 20A | Tomada de força dianteira |
| TCU1 | 15A | TCM |
| BOMBA DE VÁCUO | 20A | Bomba de vácuo |
| BOMBA DE COMBUSTÍVEL | 20A | Bloco de conectores E/R (relé da bomba de combustível) |
| VENTILADOR DE RESFRIAMENTO 2 | 40A | Bloco de conectores E/R (relé do ventilador de resfriamento2, relé do ventilador de resfriamento3) |
| B+1 | 40A | IGPM (fusível – trava da porta, chave inteligente1, módulo 1, interruptor do freio, dispositivo de interrupção automática de corrente de reação) |
| PONTO 1 | 40A | TCM |
| PONTO 2 | 40A | TCM |
| SINAL DE ALARME B/ | 10 A | Compartimento do relé ICM (relé do sinal sonoro do alarme anti-roubo) |
| ABS 1 | 40A | Conector de controle universal, módulo de controle ESC |
| ABS 2 | 30A | Conector de controle universal, módulo de controle ESC |
| TOMADA DE FORÇA 1 | 40A | Bloco de conectores E/R (relé de saída de força) |
| LÂMPADA B/UP | 10 A | Interruptor da lâmpada de ré |
| Nome | Classificação de Ampere | Componente protegido |
|---|---|---|
| GAMMA 1,6LT-GDI: | ||
| SENSOR2 | 10 A | Válvula de escape, válvula solenóide de controle de sopro, válvula de óleo nº 1/#2, válvula solenóide de controle RCV, bloco de conectores E/R (relé do ventilador de resfriamento 2, relé do ventilador de resfriamento 1) |
| ECU2 | 10 A | ECM |
| ECU1 | 20A | ECM |
| SENSOR1 | 15A | Sensor de oxigênio (superior), sensor de oxigênio (inferior) |
| BOBINA DE IGNIÇÃO | 20A | Bobina de ignição nº 1/#2/#3/#4 |
| ECU3 | 15A | ECM |
| ECU5 | 10 A | ECM |
| SENSOR4 | 15A | Bomba de vácuo |
| ABS3 | 10 A | Módulo de controle ESC, conector de controle universal, cilindro mestre da embreagem |
| TCU2 | 15A | Bloco de conectores E/R (fusível – lâmpada B/Up), interruptor de faixa de transmissão, TCM |
| SENSOR3 | 10 A | Bloco de conectores E/R (relé da bomba de combustível) |
| ECU4 | 15A | ECM |
| LIMPADOR | 25A | Relé do limpador |
| BUZINA | 15A | Relé da buzina |
| NU 2.0L GDI: | ||
| SENSOR2 | 10 A | Válvula solenóide de controle de sopro, válvula de óleo nº 1/#2, válvula solenóide de entrada variável, bloco de conectores E/R (relé do ventilador de resfriamento 2, relé do ventilador de resfriamento 3) |
| ECU2 | 10 A | ECM/PCM |
| ECU1 | 20A | ECM/PCM |
| SENSOR1 | 15A | Sensor de oxigênio (superior), sensor de oxigênio (inferior) |
| BOBINA DE IGNIÇÃO | 20A | Bobina de ignição nº 1/#2/#3/#4, capacitor |
| ECU3 | 15A | ECM/PCM |
| ECU5 | 10 A | ECM/PCM |
| ABS3 | 10 A | Módulo de controle ABS/ESC, conector de controle universal |
| ABS3 | 15A | Bloco de conectores E/R (fusível – lâmpada B/Up), interruptor de faixa de transmissão, TCM |
| SENSOR3 | 10 A | Bloco de conectores E/R (relé da bomba de combustível) |
| LIMPADOR | 25A | Relé do limpador |
| BUZINA | 15A | Relé da buzina |

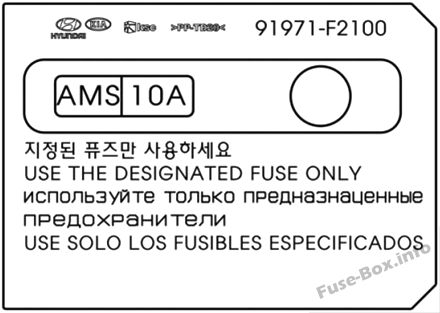

Tampa dos terminais da bateria
Sobre o Hyundai Elantra GT (PD; 2018-2019..)
O Hyundai Elantra GT (PD; 2018-2019..) é um hatchback compacto que oferece um design moderno e tecnologias avançadas. Este modelo é conhecido por sua amplitude e conforto, o que o torna ideal tanto para viagens urbanas quanto de longa distância. O Elantra GT é equipado com várias motorizações, incluindo motores a gasolina de 1.6 e 2.0 litros, que proporcionam um desempenho equilibrado e um consumo de combustível eficiente. No interior, você encontrará elementos modernos como tela sensível ao toque, sistema de navegação e uma variedade de recursos de segurança que aumentam o conforto e a segurança da condução.
Diagrama da caixa de fusíveis do Hyundai Elantra GT (PD; 2018-2019..)
Esta página exibe o diagrama da caixa de fusíveis para o Hyundai Elantra GT (PD; 2018-2019..), que é essencial para a identificação e manutenção dos sistemas elétricos do veículo. A localização típica da caixa de fusíveis neste modelo é sob o capô e no interior do veículo, geralmente sob o painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para o bom funcionamento dos dispositivos elétricos em seu veículo.
