Hyundai i30 III PD (2016-2021) – caixa de fusíveis
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no painel de instrumentos e no compartimento do motor.

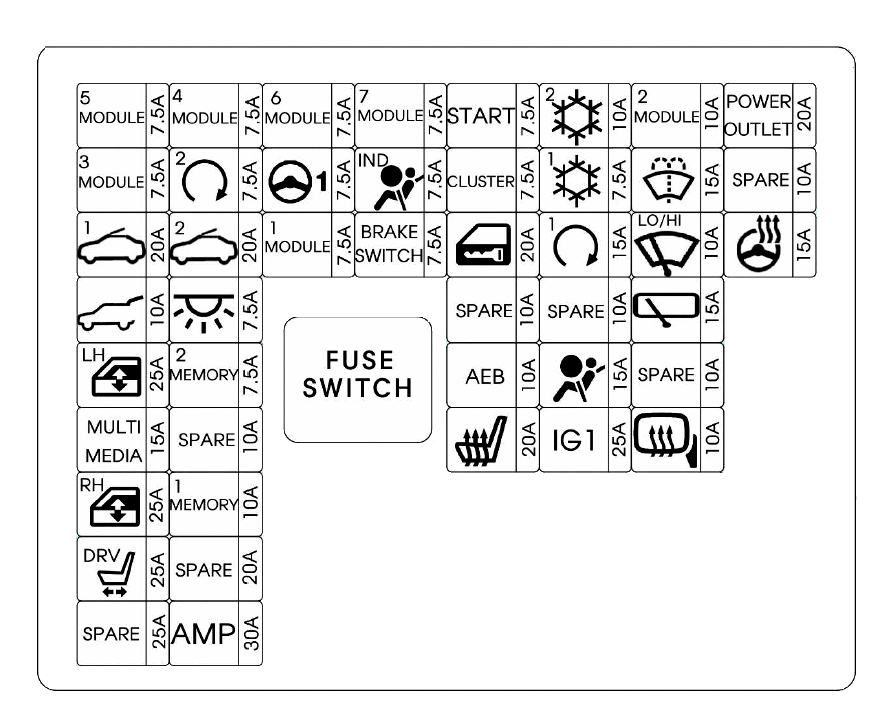

Diagrama do painel da caixa de fusíveis do lado do motorista
| Nr | Nome | Amperagem [A] | Descrição |
|---|---|---|---|
| Nr | Nome | Amperagem [A] | Descrição |
| F1 | MÓDULO 5 | 7,5A | Interruptor do painel de colisão;
Espelho eletrocrômico; Módulo MTS E-Call; Áudio; Unidade principal A/V e navegação; Módulo de controle do ar condicionado; Indicador da alavanca de câmbio A/T; Interruptor do console direito; Conversor DC-DC; Farol dianteiro esquerdo e direito; Unidade de válvula ativa; Módulo de ajuste automático do nível dos faróis; Módulo de controle de aquecimento dos bancos dianteiros; Módulo de controle dos bancos dianteiros a ar; Módulo IMS do motorista. |
| F2 | MÓDULO 3 | 7,5A | Módulo da porta do motorista e passageiro;
BCM; Interruptor do modo esportivo. |
| F3 | TETO SOLAR 1 | 20A | Teto solar panorâmico |
| F4 | PORTA TRASEIRA | 10 A | Relé da porta traseira |
| F5 | VIDRO ELÉTRICO ESQ. | 25A | Relé do vidro elétrico esquerdo;
Módulo do vidro de segurança do motorista e passageiro; Interruptor do vidro elétrico traseiro esquerdo; Módulo do vidro de segurança traseiro esquerdo. |
| F6 | MULTIMÍDIA | 15A | Unidade principal de áudio;
Áudio-vídeo e navegação; Conversor DC-DC. |
| F7 | VIDRO ELÉTRICO DIR. | 25A | Relé do vidro elétrico direito
Módulo do vidro de segurança do motorista e passageiro; Interruptor do vidro elétrico traseiro direito; Módulo do vidro de segurança traseiro direito. |
| F8 | BANCO ELÉTRICO MOTORISTA | 25A | Interruptor manual do banco do motorista;
Módulo IMS do motorista. |
| F10 | MÓDULO 4 | 7,5A | Módulo de assistência de manutenção de faixa;
Buzzer de assistência de estacionamento traseiro; Interruptor das luzes de freio; Radar de detecção de ponto cego esquerdo e direito; BCM; Interruptor de estacionamento elétrico; Módulo de frenagem de emergência autônoma. |
| F11 | CHAVE INTELIGENTE 2 | 7,5A | Módulo de controle de chave inteligente;
Módulo do imobilizador. |
| F12 | CHAVE INTELIGENTE 2 | 20A | Teto solar panorâmico |
| F13 | LUZ INTERNA | 7,5A | Carregador sem fio;
Iluminação de boas-vindas; Iluminação interna; Lâmpada do teto do console; Lâmpada pessoal esquerda e direita; Sensor de chuva; Chave de ignição e interruptor de aviso de porta; Lâmpada do porta-luvas; Lâmpada do porta-malas. |
| F14 | MEMÓRIA 2 | 7,5A | Módulo de conexão eletrônica MTS |
| F 16 | MEMÓRIA 1 | 10 A | Módulo da porta do motorista e passageiro;
Módulo IMS do motorista; BCM; Módulo de controle do ar condicionado; Conjunto de indicadores; Sensor de luz automático e fotocélula; Caixa de fusíveis do relé ICM (relé de rebatimento/extensão dos espelhos externos). |
| Nr | Nome | Amperagem [A] | Descrição | |
|---|---|---|---|---|
| F19 | MÓDULO 6 | 7,5A | Unidade de controle de chave inteligente;
BCM. |
|
| F20 | MDPS 1 | 7,5A | Unidade MDPS | |
| F21 | MÓDULO 1 | 7,5A | Interruptor das luzes de emergência;
Interruptor de travamento central das portas; Unidade de válvula ativa; Módulo da porta do motorista/passageiro; Alimentação do espelho externo do lado do motorista e passageiro; Maçaneta externa da chave inteligente do motorista/passageiro; Conector de dados. |
|
| F22 | MÓDULO 7 | 7,5A | Módulo de controle de aquecimento dos bancos dianteiros;
Módulo de controle de ventilação dos bancos dianteiros; Aquecedor do bico. |
|
| F23 | INDICADOR AIRBAG | 7,5A | Conjunto de indicadores;
Interruptor de travamento central das portas. |
|
| F24 | INTERRUPTOR DO FREIO | 7,5A | Unidade de controle de chave inteligente;
Interruptor da luz de freio. |
|
| F25 | PARTIDA | 7,5A | Sem chave inteligente:
Caixa de fusíveis do relé ICM (relé de alarme antifurto); Com chave inteligente: Interruptor de faixa de transmissão; Módulo de controle de chave inteligente; ECM/PCM; Bloco de conexão no compartimento do motor (RLY.4). |
|
| F26 | PAINEL DE INSTRUMENTOS | 7,5A | Painel de instrumentos | |
| F27 | TRAVA DA PORTA | 20A | Relé de travamento/destravamento das portas;
Caixa de fusíveis do relé ICM (relé de destravamento T/rotação). |
|
| F29 | AEB AEB | 10 A | Módulo de frenagem de emergência autônoma | |
| F30 | AQUECEDOR DE BANCO DIANTEIRO | 20A | Módulo de controle de aquecimento dos bancos dianteiros;
Módulo de controle de ventilação dos bancos dianteiros. |
|
| F31 | AR CONDICIONADO 2 | 10 A | Módulo de controle do ar condicionado;
ECM/PCM; Resistor do ventilador; Motor do ventilador; Bloco de conexão E/R (RLY.10). |
|
| F32 | AR CONDICIONADO 1 | 7,5A | Módulo de controle do ar condicionado;
Ionizador do painel de instrumentos; Bloco de conexão E/R (RLY.1/10/11/13). |
|
| F33 | CHAVE INTELIGENTE 1 | 15A | Unidade de controle de chave inteligente;
Módulo do imobilizador. |
|
| F35 | AIRBAG | 15A | Módulo de controle SRS | |
| F36 |
|
25A | Bloco PCB (F45/F46/F47/F48) | |
| F37 | MÓDULO 2 | 10 A | Carregador sem fio;
Módulo MTS E-Call; Módulo de controle de chave inteligente; BCM; Unidade principal de áudio; Áudio-vídeo e navegação; Conversor DC-DC; Interruptor de alimentação do espelho externo; Bloco de conexão no compartimento do motor (RLY.14). |
|
| F38 | LAVADOR | 15A | Interruptor multifuncional | |
| F39 | LIMPADOR | 10 A | ECM/PCM;
BCM. |
|
| F40 | LIMPADOR TRASEIRO | 15A | Relé do limpador traseiro;
Motor do limpador traseiro. |
|
| F42 | ESPELHO AQUECIDO | 10 A | Espelho externo elétrico do motorista e passageiro;
Módulo de controle do ar condicionado; ECM/PCM. |
|
| F43 | FONTE DE ALIMENTAÇÃO | 20A | Fonte de alimentação traseira #2 | |
| F45 | VOLANTE AQUECIDO | 15A | BCM |
Relés
| Relé | Descrição |
|---|---|
| RLY.1 | VENTILADOR DE ARREFECIMENTO 3 Relé (gasolina) |
| RLY.1 | RADIADOR PTC #2 Relé (Diesel) |
| RLY.2 | VENTILADOR DE ARREFECIMENTO 2 Relé |
| RLY.3 | Relé PDM #3 (IG1) |
| RLY.4 | Relé de PARTIDA |
| RLY.5 | Relé do RADIADOR DE COMBUSTÍVEL (Diesel) |
| RLY.6 | Relé PDM #4 (IG2) |
| RLY.7 | Relé da BOMBA DE COMBUSTÍVEL |
| RLY.8 | Relé PDM #2 (ACC) |
| RLY.9 | VENTILADOR DE ARREFECIMENTO 1 Relé |
| RLY.10 | Relé do VENTILADOR |
| RLY.11 | RADIADOR PTC #1 Relé |
| RLY.12 | RELÉ DE AQUECIMENTO TRASEIRO |
| RLY.13 | RADIADOR PTC #3 Relé (Diesel) |
| RLY.14 | RELÉ DE SAÍDA DE ENERGIA |

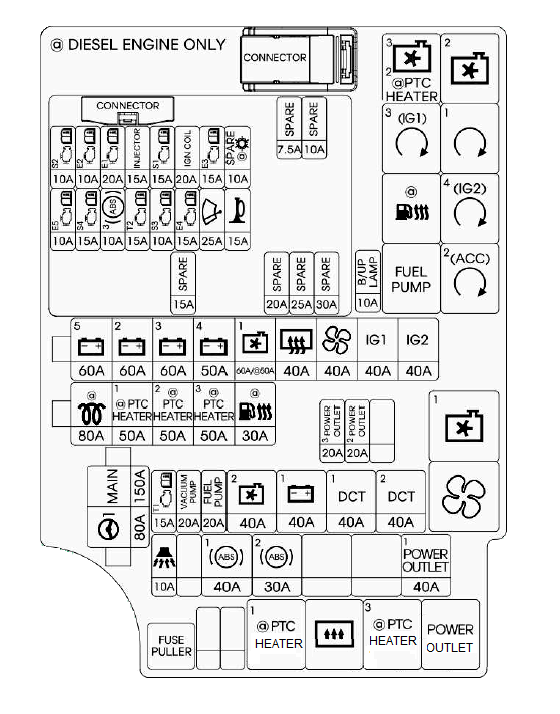

Fusíveis
| Nr | Nome | Amperagem [A] | Descrição |
|---|---|---|---|
| Nr | Nome | Amperagem [A] | Descrição |
| F1 | PRINCIPAL PRINCIPAL | 150A | Fusível: F27, F29, F30, F33 |
| F2 | MDPS 1 | 80A | Unidade MDPS |
| F3 | B+5 | 60A | Bloco PCB (fusível: F43, F44, F50, F51, F52;
Relé de controle do motor). |
| F4 | B+2 | 60A | IGPM (fusíveis: F30, IPS0, IPS1, IPS2) |
| F5 | B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6) |
| F6 | B+4 | 60A | IGPM (fusível: F3, F4, F5, F7, F8, F12) |
| F7 | VENTILADOR DE ARREFECIMENTO 1 | 60A | RLY.9 (gasolina) |
| F7 | AQUECEDOR PTC 1 | 50A | RLY.2 (Diesel) |
| F8 | AQUECEDOR TRASEIRO | 40A | Relé AQUECEDOR TRASEIRO |
| F9 | VENTILADOR | 40A | RLY.10 |
| F10 | PARTIDA 1 | 40A | Interruptor de ignição, bloco de conexão E/R (RLY.3, RLY8) |
| F11 | PARTIDA 2 | 40A | Interruptor de ignição, bloco de conexão E/R (RLY.6) |
| F12 | VELA DE INCANDESCÊNCIA | 80A | Unidade de velas de incandescência |
| F13 | AQUECEDOR PTC 1 | 50A | RLY.11 |
| F14 | AQUECEDOR PTC 2 | 50A | RLY.1 |
| Nr | Nome | Amperagem [A] | Descrição |
|---|---|---|---|
| F15 | RADIADOR PTC 3 | 50A | RLY.13 |
| F 16 | RADIADOR DE COMBUSTÍVEL | 30A | RLY.5 |
| F17 | TOMADA DE ENERGIA 3 | 20A | Conexão de energia traseira 1 |
| F18 | TOMADA DE ENERGIA 2 | 20A | Conexão de energia dianteira |
| F20 | TCU1 | 15A | TCM |
| F21 | BOMBA DE VÁCUO | 20A | Bomba de vácuo |
| F22 | BOMBA DE COMBUSTÍVEL | 20A | RLY.7 |
| F23 | VENTILADOR DE ARREFECIMENTO 2 | 40A | RLY.9, RLY.2 (gasolina) |
| F24 | B+1 | 40A | IGPM (interrupção automática de corrente, fusível: F21, F24, F27, F33) |
| F25 | DCT 1 | 40A | TCM |
| F26 | DCT 2 | 40A | TCM |
| F27 | ALARME ANTIFURTO | 10 A | Caixa de fusíveis do relé ICM (relé de sinal acústico do alarme antifurto) |
| F29 | ABS 1 | 40A | Módulo de controle ABS;
Módulo de controle ESP; Conector de controle universal. |
| F30 | ABS 2 | 30A | Módulo de controle ABS;
Módulo de controle ESP; Conector de controle universal. |
| F33 | TOMADA DE ENERGIA 1 | 40A | RLY.14 |
| F34 | LÂMPADA DE RÉ | 10 A | Interruptor da lâmpada de ré |
Kappa 1.0 T-GDI
| Nr | Nome | Amperagem [A] | Descrição |
|---|---|---|---|
| F37 | SENSOR 2 | 10 A | Válvula solenoide de controle RCV;
Válvula solenoide de controle de pré-fluxo; Válvula de controle de óleo nº 1/#2; Relé A/Con; Bloco de conexão E/R (RLY.9). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJETOR INJETOR | 15A | – |
| F41 | SENSOR 1 S1 | 15A | Sensor de oxigênio (superior);
Sensor de oxigênio (inferior). |
| F42 | BOBINA DE IGNIÇÃO | 20A | Bobina de ignição #1/#2/#3 |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | Relé A/Con |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 | 10 A | Módulo de controle ABS/ESP;
Conector de controle universal. |
| F48 | TCU 2 | 15A | Bloco de conexão E/R (fusível: F34) |
| F49 | SENSOR 3 | 10 A | Bloco de conexão E/R (RLY.7) |
| F50 | ECU 4 | 15A | ECM |
| F51 | LIMPADOR | 25A | Relé do limpador |
| F52 | BUZINA | 15A | Relé da buzina |
Kappa 1.4 T-GDI
| Nr | Nome | Amperagem [A] | Descrição |
|---|---|---|---|
| F37 | SENSOR 2 | 10 A | Válvula solenoide de controle RCV;
Válvula solenoide de controle de pré-fluxo; Válvula de controle de óleo nº 1/#2; Relé A/Con; Bloco de conexão E/R (RLY.9). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJETOR INJETOR | 15A | – |
| F41 | SENSOR 1 | 15A | Sensor de oxigênio (superior);
Sensor de oxigênio (inferior). |
| F42 | BOBINA DE IGNIÇÃO | 20A | Bobina de ignição #1/#2/#3/#4 |
| F43 | ECU 3 | 15A | ECM |
| F44 | A/CON | 10 A | Relé A/Con |
| F45 | ECU 5 | 10 A | ECM |
| F46 | SENSOR 4 | 15A | Bomba de vácuo |
| F47 | ABS 3 | 10 A | Módulo de controle ABS/ESP;
Conector de controle universal. |
| F48 | TCU 2 | 15A | TCM;
Interruptor de faixa de transmissão; Bloco de conexão E/R (fusível: F34). |
| F49 | SENSOR 3 | 10 A | Bloco de conexão E/R (RLY.7) |
| F50 | ECU 4 | 15A | ECM |
| F51 | LIMPADOR | 25A | Relé do limpador |
| F52 | BUZINA | 15A | Relé da buzina |
Kappa 1,4 MPI
| Nr | Nome | Amperagem [A] | Descrição |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Sensor de posição do eixo de comando #1/#2;
Válvula solenoide de controle de pré-corrente; Válvula de controle de óleo #1/#2; Válvula solenoide de admissão variável; Bloco de conexão E/R (RLY.1, RLY.2). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJETOR INJETOR | 15A | Injetor #1/#2/#3/#4 |
| F41 | SENSOR 1 S1 | 15A | Sensor de oxigênio (superior);
Sensor de oxigênio (inferior). |
| F42 | BOBINA DE IGNIÇÃO | 20A | Bobina de ignição #1/#2/#3/#4;
Capacitor. |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | Módulo de controle ABS/ESP;
Conector de controle universal. |
| F48 | TCU 2 T2 | 15A | Bloco de conexão E/R (fusível: F34) |
| F49 | SENSOR 3 S3 | 10 A | Bloco de conexão E/R (RLY.7) |
| F50 | ECU 4 E4 | 15A | – |
| F51 | LIMPADOR | 25A | Relé do limpador |
| F52 | BUZINA | 15A | Relé da buzina |
Gamma 1,6 MPI
| Nr | Nome | Amperagem [A] | Descrição |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Sensor de posição do eixo de comando #1/#2;
Válvula solenoide de controle de pré-corrente; Válvula de controle de óleo #1/#2; Válvula solenoide de admissão variável; Bloco de conexão E/R (RLY.1, RLY.2). |
| F38 | ECU 2 E2 | 10 A | ECM/PCM |
| F39 | ECU 1 E1 | 20A | ECM/PCM |
| F40 | INJETOR INJETOR | 15A | Injetor #1/#2/#3/#4 |
| F41 | SENSOR 1 S1 | 15A | Sensor de oxigênio (superior);
Sensor de oxigênio (inferior). |
| F42 | BOBINA DE IGNIÇÃO | 20A | Bobina de ignição #1/#2/#3/#4;
Capacitor. |
| F43 | ECU 3 E3 | 15A | ECM/PCM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM/PCM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | Módulo de controle ABS/ESP;
Conector de controle universal. |
| F48 | TCU 2 T2 | 15A | Interruptor de faixa do motor;
Bloco de conexão E/R (fusível: F34). |
| F49 | SENSOR 3 S3 | 10 A | Bloco de conexão E/R (RLY.7) |
| F50 | ECU 4 E4 | 15A | ECM/PCM |
| F51 | LIMPADOR | 25A | Relé do limpador |
| F52 | BUZINA | 15A | Relé da buzina |
U-II 1,6 TCI
| Nr | Nome | Amperagem [A] | Descrição |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Sensor de nível de óleo;
Atuador eletrônico VGT; Válvula de resfriamento EGR; Válvula de regulação da pressão do combustível; Sensor PM; Interruptor da luz de freio; Relé A/Con; Bloco de conexão E/R (RLY.2/5/11). |
| F38 | ECU 2 E2 | 10 A | – |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJETOR INJETOR | 15A | – |
| F41 | SENSOR 1 S1 | 15A | Sonda lambda #1/#2 |
| F42 | BOBINA DE IGNIÇÃO | 20A | Bobina de ignição #1/#2/#3/#4 |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | Aquecedor do filtro de combustível e sensor de aviso do filtro de combustível;
Grupo de velas de incandescência. |
| F47 | ABS 3 3 | 10 A | Módulo de controle ABS/ESP;
Conector de controle universal. |
| F48 | TCU 2 T2 | 15A | TCM;
Interruptor de faixa de transmissão; Bloco de conexão E/R (fusível: F34). |
| F49 | SENSOR 3 S3 | 10 A | Sensor de fluxo de ar;
Válvula de regulação da pressão da barra; Sensor de posição do eixo de comando; Válvula de pressão do óleo; Bloco de conexão E/R (RLY.7). |
| F50 | ECU 4 E4 | 15A | – |
| F51 | LIMPADOR | 25A | Relé do limpador |
| F52 | BUZINA | 15A | Relé da buzina |
Sobre o Hyundai i30 III PD (2016-2021)
O Hyundai i30 III PD, fabricado entre 2016 e 2021, é um carro compacto popular que se destaca pelo design moderno e tecnologias avançadas. Este modelo oferece diversas opções de motorização, incluindo motores a gasolina e diesel com diferentes potências, permitindo aos motoristas escolher de acordo com suas preferências e necessidades. O Hyundai i30 III PD é conhecido por sua confiabilidade e conforto, proporcionando espaço suficiente para passageiros e bagagem. Graças aos recursos avançados de segurança e sistemas de assistência, este modelo é a escolha ideal para quem busca um veículo confiável e seguro.
Diagrama da caixa de fusíveis do Hyundai i30 III PD
Esta página exibe o diagrama da caixa de fusíveis para o modelo Hyundai i30 III PD, essencial para a manutenção e reparos corretos do veículo. A caixa de fusíveis neste modelo geralmente está localizada no compartimento do motor e no interior do veículo, mais frequentemente sob o painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura do veículo, por isso é importante ter uma visão geral de sua disposição e funções.
