Neste artigo, você encontrará diagramas da caixa de fusíveis do BMW X1 (E84) 2011-2015, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
BMW X1 I (E84) – diagrama da caixa de fusíveis
Ano de fabricação: 2011, 2012, 2013, 2014, 2015.

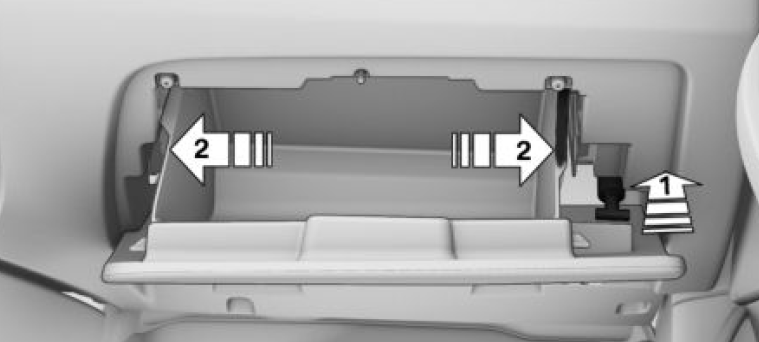

Localização da caixa de fusíveis
- Abra a gaveta.
- Solte o amortecedor do suporte inferior, empurrando para a frente, seta 1.
- Destrave a gaveta, pressionando ambos os clipes, setas 2, e incline-a.
As informações sobre os fusíveis estão na parte traseira da tampa. Fusíveis de reposição estão disponíveis na oficina.
Símbolos e números dos fusíveis
Os números dos fusíveis estão relacionados ao significado do fusível.
No final do artigo, você encontrará a descrição de todos os símbolos!

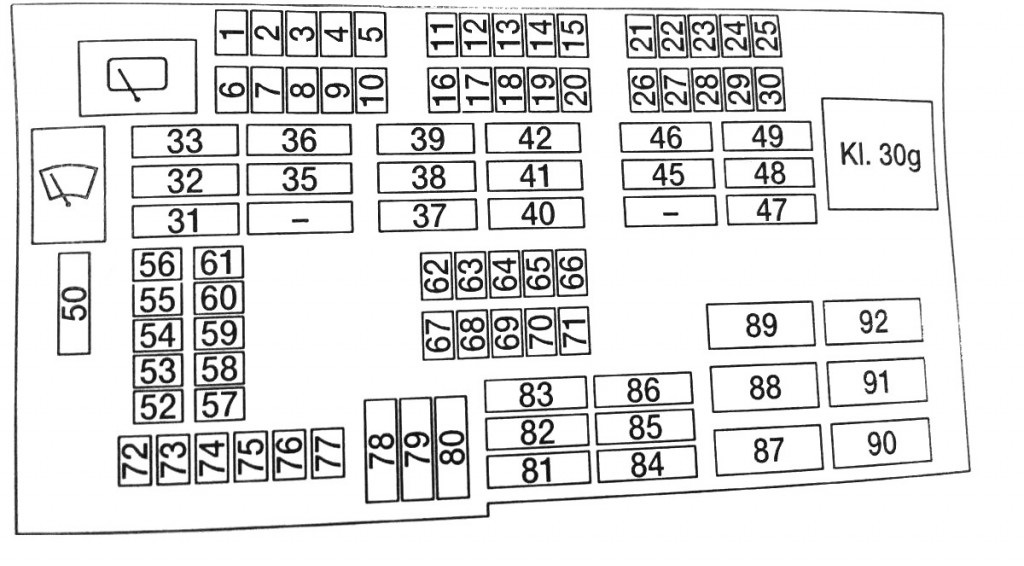

Diagrama da caixa de fusíveis
| Número | Amperagem [A] |
|---|---|
| Número | Amperagem [A] |
| 1 | 20 |
| 2 | 15 |
| 3 | 20 |
| 4 | 10 |
| 5 | 10 |
| 6 | 5 |
| 7 | 5 |
| 8 | 20 |
| 9 | 5 |
| 10 | 5 |
| 11 | 20 |
| 12 | 15 |
| 13 | 10 |
| 14 | 15 |
| 15 | 20 |
| 16 | 10 |
| 17 | 10 |
| 18 | 10 |
| 19 | 5 |
| 20 | 10 |
| 21 | 10 |
| 22 | 15 |
| 23 | 20 |
| 24 | 15 |
| 25 | 20 |
| 26 | 5 |
| 27 | 5 |
| 28 | 5 |
| 29 | 5 |
| 30 | 10 |
| 31 | 30 |
| 32 | 30 |
| 33 | 40 |
| 34 | – |
| 35 | 30 |
| 36 | 40 |
| 37 | 30/10 |
| 38 | 30/15/10 |
| 39 | 30 |
| 40 | 30 |
| 41 | 30 |
| 42 | 40 |
| 43 | – |
| 44 | – |
| 45 | 30 |
| Número | Amperagem [A] |
|---|---|
| 46 | 30 |
| 47 | 30 |
| 48 | 30 |
| 49 | 40 |
| 50 | 30 |
| 51 | – |
| 52 | – |
| 53 | 10 |
| 54 | 7,5 |
| 55 | 5 |
| 56 | 20 |
| 57 | 15 |
| 58 | 5 |
| 59 | 5 |
| 60 | – |
| 61 | 5 |
| 62 | 7,5 |
| 63 | 5 |
| 64 | – |
| 65 | 10 |
| 66 | 7,5 |
| 67 | 20 |
| 68 | 20 |
| 69 | 10 |
| 70 | 20 |
| 71 | 20 |
| 72 | 15 |
| 73 | 20 |
| 74 | 5 |
| 75 | 5 |
| 76 | 5 |
| 77 | 10 |
| 78 | 30 |
| 79 | 30 |
| 80 | 30 |
| 81 | 30 |
| 82 | 30 |
| 83 | 20 |
| 84 | 40 |
| 85 | 30 |
| 86 | 40 |
| 87 | – |
| 88 | 40 |
| 89 | 40 |
| 90 | 40 |
| 91 | – |
| 92 | 50/60 |

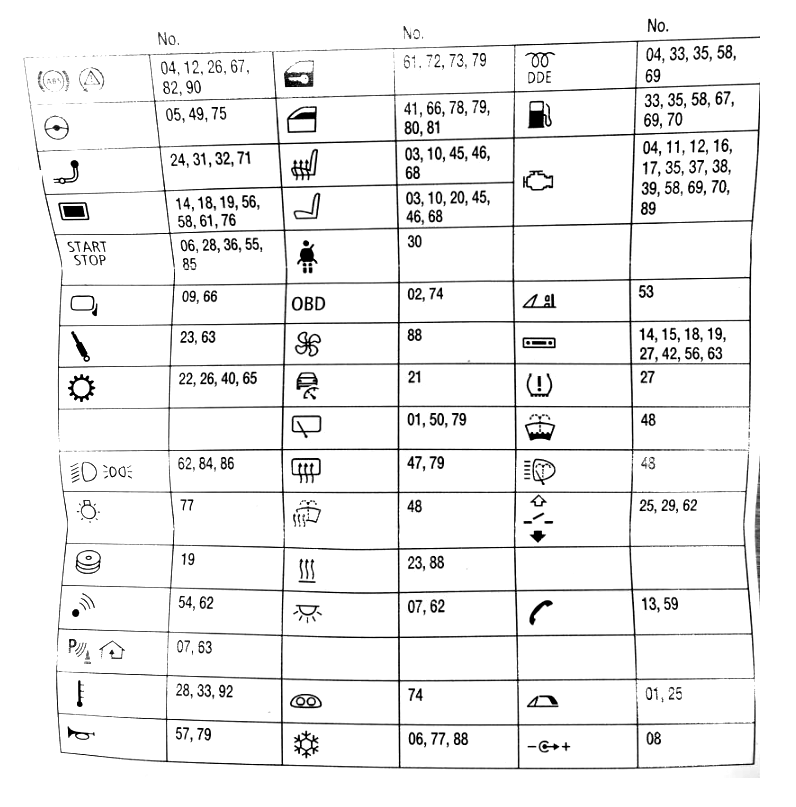

Significado dos símbolos dos fusíveis BMW
| Símbolo | Significado |
|---|---|
| Símbolo | Significado |
 |
ABS;Controle de tração. |
 |
Funções do volante |
 |
Módulo de engate/reboque |
 |
HUD |
 |
Sistema start/stop |
 |
Espelhos elétricos |
 |
Buzina |
 |
Ar condicionado |
 |
Acendedor de cigarros dianteiro/traseiro;Tomada de carregamento do porta-luvas. |
 |
Assentos aquecidos |
 |
Ajuste do assento |
 |
Módulo da porta |
 |
Vidros elétricos |
 |
OBD |
 |
Ventilador |
 |
Controle de cruzeiro |
 |
Aquecimento do vidro traseiro |
| Símbolo | Significado |
|---|---|
 |
Aquecedor do líquido de lavagem do para-brisa |
 |
Aquecimento |
 |
Iluminação interna |
 |
Odômetro |
 |
Ventilador elétrico |
 |
Faróis principais |
 |
Módulo de luzes |
 |
Trocador de CD |
 |
Alarme |
 |
Sensor de estacionamento |
 |
Home Link (abertura de porta de garagem) |
 |
Suspensão a ar (?) |
 |
Seta/DSC/SMG |
 |
Cintos de segurança |
 |
Pressão dos pneus |
 |
Bico de pulverização do vidro |
 |
Sistema de lavagem dos faróis |
 |
Teto solar |
 |
Telefone |
Sobre o BMW X1 I E84 (2011-2015)
O BMW X1 I E84, fabricado entre 2011 e 2015, é um SUV compacto que combina elegância e praticidade. Este modelo é conhecido pelo seu design dinâmico e acabamento interior de alta qualidade. O BMW X1 I E84 oferece várias opções de motorização, incluindo motores a gasolina e diesel, que garantem desempenho e eficiência. O veículo está equipado com tecnologias modernas e elementos de segurança que aumentam o conforto e a segurança da condução. É a escolha ideal para quem procura um veículo fiável e elegante para o uso diário.
Diagrama da caixa de fusíveis do BMW X1 I E84
Esta página mostra o diagrama da caixa de fusíveis para o BMW X1 I E84, que é crucial para a identificação e substituição de fusíveis. Neste modelo, a caixa de fusíveis está tipicamente localizada no compartimento de passageiros e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de reposição com o mesmo valor de amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é projetada para garantir a proteção ideal dos circuitos elétricos do veículo, e, portanto, é importante seguir os procedimentos corretos para sua manutenção e substituição de fusíveis.
