Audi Q5 8R (2009-2017) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Audi Q5 8R (2009–2017), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Audi Q5 8R – schéma panelu poistiek

Rok výroby: 2009, 2010, 2011, 2012.

Os fusíveis do isqueiro/tomada de força no Audi Q5 são os fusíveis D1 (saída do console central traseiro), D2 (saída do console central dianteiro), D3 (saída do porta-malas) e D4 (isqueiro) no porta-malas.

Painel de fusíveis do lado do motorista no painel

Para acessar o painel de fusíveis localizado no lado do motorista do painel, abra a porta do motorista e remova o painel lateral do painel, pressionando-o.

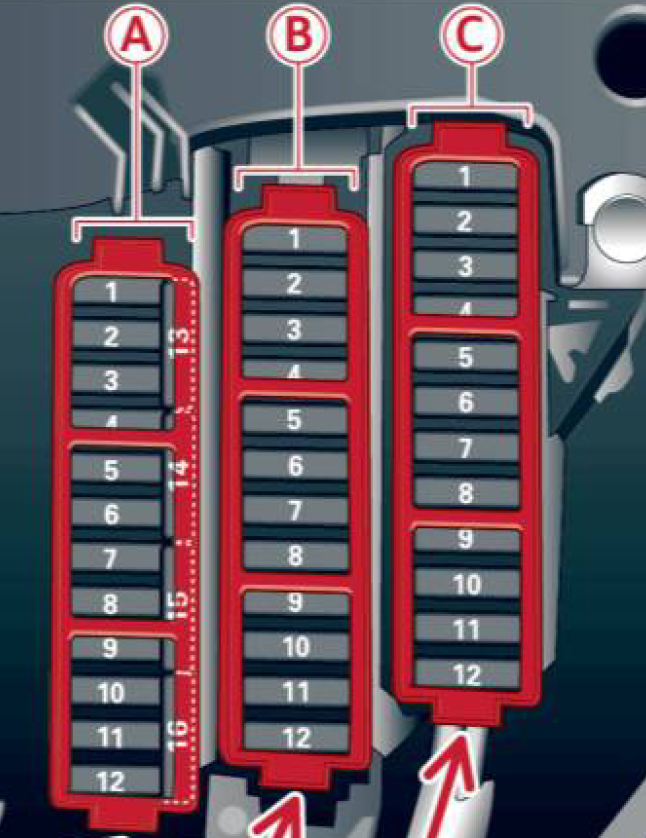

Audi Q5 – 8R primeira geração – Diagrama do painel de fusíveis – lado do motorista no painel

Painel de fusíveis A – preto
Número	Descrição	Amperagem [A]
1	Controle dinâmico	5
3	Homelink	5
5	Controle climático	5
6	Ajuste do alcance do farol direito	5
7	Ajuste do alcance do farol esquerdo	5
8	Módulo de controle do sistema elétrico do veículo 1.	5
9	Controle de cruzeiro adaptativo	5
10	Mudança de marcha	5
11	Bicos do lavador de para-brisa aquecidos	5
12	Controle climático	5
13	Preparação para telefone celular	5
14	Airbag	5
15	Terminal 15	25
16	Motor do terminal 15	40
Painel de fusíveis B – marrom
Número	Descrição	Amperagem [A]
1	Espelho retrovisor com função de escurecimento automático.	5
2	Sensor de embreagem	5

Painel de fusíveis C – vermelho

3	Bomba de combustível	25
5	Aquecimento do banco esquerdo	30
6	Programa eletrônico de estabilidade	10
7	Buzina	25
8	Motor do regulador da janela da porta esquerda	30
9	Motor do limpador de para-brisa	30
10	Programa eletrônico de estabilidade	25
11	Porta esquerda	15
12	Sensor de chuva e luz	5
Número	Descrição	Amperagem [A]
3	Apoio lombar	10
4	Controle dinâmico	35
5	Porta-luvas com ar condicionado	10
6	Módulo de controle do sistema elétrico do veículo 1.	35
7	Módulo de controle do sistema elétrico do veículo 1.	20
8	Módulo de controle do sistema elétrico do veículo 1.	30
9	Teto panorâmico	20
10	Módulo de controle do sistema elétrico do veículo 1.	30
11	Cobertura do teto panorâmico	20
12	Eletrônica de conforto	5

Diagrama de fusíveis do lado do passageiro no painel

Para acessar o diagrama de fusíveis localizado no lado do passageiro do painel, abra a porta do passageiro e remova o painel lateral do painel.

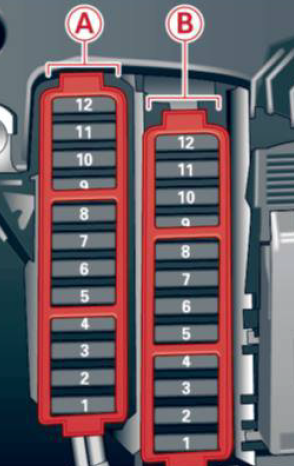

Audi Q5 – 1ª geração 8R – Diagrama de fusíveis – lado do passageiro no painel

Painel de fusíveis A – preto
Número	Descrição	Amperagem [A]
5	Módulo do interruptor do volante.	5
6	Programa eletrônico de estabilidade	5
7	Conector de diagnóstico do terminal 15	5
8	Passagem	5
Painel de fusíveis B – marrom
1	Leitor de CD/DVD	5
2	Módulo do interruptor de seleção de tração Audi.	5
3	MMI/Rádio	5/20
4	Painel de instrumentos	5
5	Passagem	5
6	Bloqueio de ignição	5
7	Interruptor rotativo de luz	5
8	Ventilador do sistema de ar condicionado	40
9	Bloqueio da coluna de direção	5
10	Controle climático	10
11	Conector de diagnóstico do terminal 30	10
12	Módulo do interruptor do volante.	5

Diagrama de fusíveis no porta-malas do lado direito

Para acessar o diagrama de fusíveis localizado no porta-malas, remova o painel lateral do lado direito do porta-malas e abra a tampa do fusível.

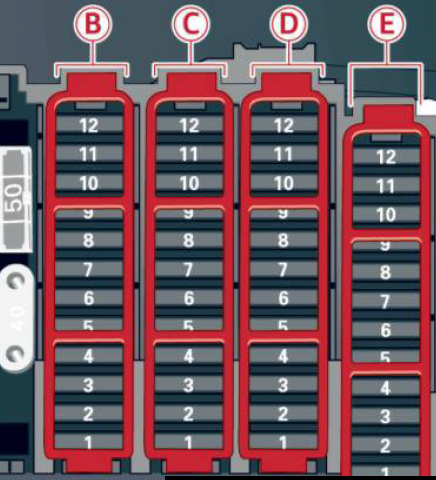

Audi Q5 – 1ª geração 8R – Diagrama do esquema de fusíveis – Localização do porta-malas direito

Painel de fusíveis P A – preto
Número	Descrição	Amperagem [A]
1	Módulo de controle da tampa do porta-malas	30
5	Freio de estacionamento eletromecânico	5
6	Controle eletrônico de suspensão	15
7	Freio de estacionamento eletromecânico	30
8	Módulo de controle do sistema elétrico do veículo 2.	30
10	Módulo de controle do sistema elétrico do veículo 2.	30
11	Módulo de controle do sistema elétrico do veículo.	20
12	Terminal 30	5
Painel de fusíveis P B – marrom
Número	Descrição	Amperagem [A]
1	Módulo de controle da tampa do porta-malas	30
2	Aquecimento do banco dianteiro direito.	15
3	Rota do conversor DCDC 1	40
4	Rota do conversor DCDC 2	40
7	Freio de estacionamento eletromecânico	30
9	Módulo de controle da porta direita	30

11	Módulo de controle da porta do lado direito	15
Painel de fusíveis C – vermelho
Número	Descrição	Amperagem [A]
1	Saída do painel central traseiro	15
2	Saída do painel central dianteiro; Porta-luvas com ar condicionado.	15
3	Saída do porta-malas	15
4	Isqueiro	15
7	Sistema de estacionamento	7.5
8	Terceiro limpador de para-brisa	15
9	Interruptor do freio de estacionamento eletromecânico.	5
10	Assistente lateral Audi	5
12	Módulos de controle do terminal 15	5
Painel de fusíveis D – preto
Número	Descrição	Amperagem [A]
3	Amplificador DSP, rádio	30
4	MMI	7.5
5	Preparação para rádio; navegação, telefone celular.	5
6	Câmera traseira	5
7	preparação para telefone celular	5

Aplica-se aos modelos:

Audi Q5 1ª geração gasolina 8R (2.0 e 3.0 TFSI, Hybrid Quattro 2.0) e Diesel (2.0 e 3.0 TDI, SQ5 3.0 TDI).

Sobre o Audi Q5 8R (2009-2017)

O Audi Q5 8R, produzido entre 2009 e 2017, é um SUV compacto de luxo que combina design elegante com motores potentes e tecnologias avançadas. Este modelo é conhecido por sua amplitude e conforto, tornando-o uma escolha ideal para famílias e indivíduos que buscam um veículo confiável e estiloso. O Audi Q5 8R oferece diversas opções de motorização, incluindo variantes a gasolina e diesel, que proporcionam desempenho e eficiência ideais. Graças ao seu chassi de alta qualidade e sistemas de segurança avançados, a condução deste modelo é suave e segura.

Diagrama da caixa de fusíveis do Audi Q5 8R

Esta página exibe o diagrama da caixa de fusíveis para o Audi Q5 8R, que é essencial para a identificação e substituição de fusíveis. Neste modelo, a caixa de fusíveis está tipicamente localizada sob o capô e no interior do veículo, geralmente no espaço para os pés do motorista. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para o bom funcionamento dos componentes elétricos do veículo, e por isso é importante ter uma visão geral de sua configuração.
