Audi A3 e S3 8L (1996–2003) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Audi A3 e S3 8L (1996–2003), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Audi A3 I S3 8L (1996–2003) – diagrama da caixa de fusíveis
Ano de fabricação: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
O fusível do isqueiro (tomada de força) no Audi A3 I S3 8L (1996–2003) é o fusível 41 na caixa de fusíveis.

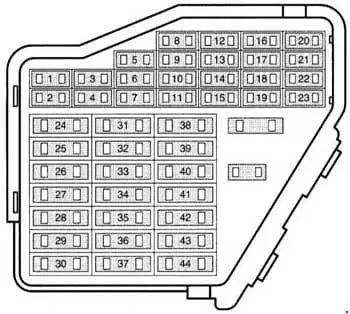

Painel lateral da caixa de fusíveis do painel
| Nº | Amperes [A] | Descrição |
| 1 | 10 | S1 – Fusível na caixa de fusíveis na placa de relés
Z20 – Elemento de aquecimento do bico esquerdo 75x Z21 – Elemento de aquecimento do bico direito Z4 – Espelho retrovisor externo aquecido do lado do motorista Z5 – Espelho retrovisor externo aquecido do lado do passageiro dianteiro |
| 2 | 10 | M5 – Lâmpada da luz de direção dianteira esquerda
M7 – Lâmpada da luz de direção dianteira direita M18 – Lâmpada da luz de direção montada à esquerda M19 – Amplificador de sinal direito |
| 3 | 5 | Iluminação: W6 – Luz do porta-luvas E87 – Unidade de controle e display do ar condicionado Climatronic |
| 4 | 5 |
Luz da placa de licença
|
| 5 | 7.5 |
E87 – Unidade de controle e display do ar condicionado Climatronic E45 – Interruptor do controle de cruzeiro E94 – Regulador de assento aquecido do motorista E95 – Regulador de assento aquecido do passageiro dianteiro E159 – Interruptor da válvula de recirculação de ar fresco e ar E221 – Unidade de controle no volante 1) F269 – Interruptor da posição da válvula de temperatura G65 – Transmissor de alta pressão J293 – Unidade de controle do ventilador do radiador J401 – Sistema de navegação com unidade de controle do CD player J402 – Unidade de controle da eletrônica de controle de navegação J446 – Unidade de controle da assistência de estacionamento J453 – Unidade de controle multifuncional no volante R – Rádio Y7 – Proteção automática do espelho interno |
| 6 | 5 | E150 – Interruptor interno da cabine do lado do motorista
V94 – Motor de travamento central com unidade de controle de atraso de desligamento da luz interna e sistema antifurto |
| 7 | 10 | F189 – Interruptor Tiptronic
G22 – Transmissor do hodômetro G266 – Sensor de nível e temperatura do óleo J226 – Bloqueio do motor de partida e relé da luz de ré M16 – Luz de ré esquerda M17 – Lâmpada de ré direita |
| 8 | 5 |
J526 – Controle de telefone e telemática J412 – Unidade de controle da eletrônica de controle do telefone móvel R36 – Transmissor e receptor de telefone |
| 9 | 5 | E132 – Interruptor do sistema de controle de tração
G85 – Transmissor do ângulo de direção J104 – Unidade de controle do ABS |
| 10 | 15 |
Motor a gasolina para controle do motor: |
| 10 | 5 | Motor a diesel para controle do motor:
J248 – unidade de controle do sistema de injeção direta de diesel2) |
| 10 | 10 | J285 – Unidade de controle na caixa de fusíveis3)
J402 – Unidade de controle da eletrônica de controle de navegação3) R – Rádio3) V94 – Motor de travamento central com unidade de controle de atraso de desligamento da luz interna e sistema de aviso3) |
| 11 | 5 | G266 – Sensor de nível e temperatura do óleo
J17 – Relé da bomba de combustível J285 – Unidade de controle na caixa de fusíveis K2 – Luz de aviso do alternador K14 – Luz de aviso do freio de estacionamento K29 – Luz de aviso do tempo de ignição K132 – Luz de controle de alimentação eletrônica K149 – Luz de aviso do sistema eletrônico do motor N110 – Eletroímã de travamento da alavanca seletora V48 – Motor de controle do farol esquerdo V49 – Motor de controle do fluxo do farol direito |
| 12 | 7.5 |
J401 – Sistema de navegação com unidade de controle de CD J412 – Unidade de controle da eletrônica de controle do telefone móvel J526 – Controle de telefone e telemática R36 – Transmissor e receptor de telefone R86 – Amplificador de antena para telefone móvel T16 – conector de 16 pinos, preto, placa central do console (conector de diagnóstico) |
| 13 | 10 | M9 – Lâmpada de freio esquerda
M10 – Lâmpada de freio direita M25 – Lâmpada de freio de alta intensidade |
| 14 | 10 | J452 – Controlador de luzes de emergência
V94 – Motor de travamento central com unidade de controle de atraso de desligamento da luz interna e sistema antifurto W – Luz interna dianteira W14 – Espelho iluminado do lado do passageiro W20 – Espelho iluminado do lado do motorista |
| 15 | 5 | E87 – Unidade de controle e display do ar condicionado Climatronic
G85 – Transmissor do ângulo de direção J217 – Unidade de controle da transmissão automática J285 – Unidade de controle na caixa de fusíveis |
| 16 | 10 | J293 – Controlador do ventilador do radiador |
| 17 | 7.5 | Z22 – Aquecedor do cilindro com bloqueio esquerdo
Z23 – Aquecedor do cilindro com bloqueio direito |
| 18 | 10 | L2 – Lâmpada dupla do farol direito (luz baixa)
K1 – Luz de aviso de luz baixa |
| 19 | 10 | L1 – Lâmpada dupla do farol esquerdo (farol principal)
|
| 20 | 15 | E102 – Regulador de fluxo dos faróis
J124 – Dispositivo de monitoramento da lâmpada traseira J344 – Regulador de luz direito L2 – Lâmpada dupla do farol direito (luz alta) V48 – Motor de controle do farol esquerdo V49 – Motor de controle do fluxo do farol direito |
| 21 | 15 | J124 – Dispositivo de monitoramento da lâmpada traseira
J343 – Regulador de luz esquerdo L1 – Lâmpada dupla do farol esquerdo (luz baixa) |
| 22 | 5 | J285 – Unidade de controle na caixa de fusíveis
M2 – Lâmpada traseira direita M3 – Lâmpada do lado direito |
| 23 | 5 | J285 – Unidade de controle na caixa de fusíveis
M1 – Lâmpada do lado esquerdo M4 – Lâmpada da trilha esquerda |
| 24 | 20 |
J31 – Relé intermitente automático para lavagem e limpeza |
| 25 | 25 | E87 – Unidade de controle e display do sistema de ar condicionado / Climatronic
V2 – Ventilador de ar fresco |
| 26 | 25 |
Z1 – Janela traseira |
| 27 | 15 | J30 – Limpador do vidro traseiro e relé do esguicho
V12 – Motor do limpador do vidro traseiro |
| 28 | 15
204) |
J17 – Relé da bomba de combustível |
| 29 | 15 | Motor a gasolina para controle do motor:
J220 – controlador Motronic J271 – Relé de alimentação Motronic J361 – Unidade de controle Simos J363 – Relé de alimentação para a unidade de controle Simos N122 – Estágio de saída |
| 29 | 5 | Motor a diesel para controle do motor:
J248 – unidade de controle do sistema de injeção direta de diesel 5) |
| 29 | 10 | Motor a diesel para controle do motor:
J248 – unidade de controle do sistema de injeção direta de combustível 6) |
| 30 | 20 | J245 – Unidade de controle do mecanismo deslizante para controle do teto solar |
| 31 | 20 |
J217 – Unidade de controle da transmissão automática J539 – Controle do servomecanismo do freio |
| 31 | 5 |
J492 – Controlador de tração nas quatro rodas |
| 32 | 10 | Motor a gasolina para controle do motor:
N30 – Injetor, cilindro 1 N31 – Injetor, cilindro 2 N32 – Injetor, cilindro 3 N33 – Injetor, cilindro 4 |
| 32 | 30 |
Motor a diesel para controle do motor: Controlador do sistema de injeção direta J248 – Diesel |
| 33 | 20 |
J31 – Relé intermitente automático para lavagem e limpeza |
| 34 | 10 | Motor a gasolina para controle do motor:
N75 – Válvula solenóide para controle de pressão N79 – Elemento de aquecimento do tanque de óleo N112 – Válvula de entrada de ar secundário N156 – Válvula de comutação do coletor de admissão variável N249 – Válvula de recirculação de ar do turbocompressor N205 – Válvula de controle do eixo de comando 1 |
| 34 | 10 | Motor a diesel para controle do motor:
G70 – Medidor de massa de ar G80 – Transmissor de elevação da agulha N18 – Válvula de recirculação de gases de escape N75 – Válvula solenóide para controle de pressão N239 – Válvula de comutação das aletas do coletor de admissão variável |
| 35 | 30 |
U10 – Tomada do motor |
| 36 | 15 | L46 – Luz de nevoeiro traseira
L22 – Luz de nevoeiro traseira esquerda L23 – Lâmpada da luz de nevoeiro traseira direita |
| 37 | 10 |
J285 – Unidade de controle na caixa de fusíveis2) J402 – Unidade de controle da eletrônica de controle de navegação2) R – Rádio2 V94 – Motor de travamento central com unidade de controle de atraso de desligamento da luz interna e sistema antifurto2) |
| 37 | 20 | Motor a gasolina para controle do motor:
J220 – unidade de controle Motronic 3) J271 – relé de alimentação Motronic) J363 – Relé de alimentação para a unidade de controle Simos3) |
| 37 | 5 | Motor a diesel para controle do motor:
J248 – unidade de controle do sistema de injeção direta de diesel3) |
| 38 | 10 | E150 – Interruptor interno da cabine do lado do motorista
F248 – Botão de liberação do cilindro da fechadura da porta traseira J347 – Módulo do sensor ultrassônico V94 – Motor de travamento central com unidade de controle de atraso de desligamento da luz interna e sistema antifurto |
| 39 | 15 | Luzes de advertência:
M5 – Lâmpada da luz de direção dianteira esquerda M7 – Lâmpada da luz de direção dianteira direita M6 – Lâmpada da luz de direção traseira esquerda M8 – Lâmpada da luz de direção traseira direita M18 – Lâmpada da luz de direção montada à esquerda M19 – Lâmpada da luz de direção direita K65 – Luz de advertência da luz de direção esquerda K94 – Luz de advertência da luz de direção direita |
| 40 | 20 |
H2 – Buzina H7 – Equilíbrio de som |
| 41 | 15 |
U1 – isqueiro |
| 42 | 15 | J415 – Sintonizador do sistema de navegação para TV
J515 – Controle de seleção de antena R – Rádio R12 – Amplificador R44 – Amplificador com subwoofer, à esquerda no porta-malas R94 – Interface do sistema de navegação |
| 43 | 10 | Motor a gasolina para controle do motor:
G70 – Medidor de massa de ar N80 – Válvula solenóide do sistema de filtro de carvão ativado 1 Z19 – Aquecedor da sonda lambda Z29 – Aquecedor da sonda lambda 1 após o catalisador |
| 43 | 10 | Motor a diesel para controle do motor:
F36 – Interruptor do pedal da embreagem F47 – Interruptor do pedal do freio N79 – Elemento de aquecimento do tanque de óleo J359 – Relé de baixo nível de calor J360 – Relé de alto nível de calor |
| 44 | 15 | Z6 – Assento aquecido do motorista
Z7 – Encosto do assento aquecido do motorista |
Relé de relé (3 pinos) / suporte de fusível
| Relé | ||
| 1 |
Relé da bomba de ar auxiliar (J299) (motor a gasolina) Relé de aquecimento de alta potência (J360) (motor a diesel) |
|
| 2 | Relé de alimentação Motronic (J271) (motor a gasolina)
Relé de alimentação para a unidade de controle Simos (J363) (motor a gasolina) Relé de baixo nível de calor (J359) (motor a diesel) |
|
| Número | Amp [A] | Receptores |
| 31) | 20 |
Fusível da bomba de vácuo do freio S283 (motor a gasolina) |
| 42) | 40 |
Fusível especial do veículo 20 S310 (motor a gasolina) |

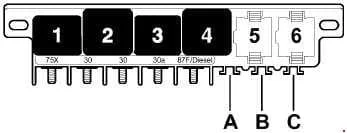

Micro central elétrica
| Relé | |
| 1 | J4 – Relé de tubo duplo 2 |
| 2 | J59 – relé de descarga de pino X 3 |
| 3 | Vazio |
| 4 | J17 – relé da bomba de combustível1) J52 – relé das velas de incandescência2) |
| 5 | J31 – Relé de intervalo automático para lavagem e limpeza |
| 6 | J31 – Relé de intervalo automático para lavagem e limpeza |
| Fusíveis | |
| A | S44 – Fusível térmico do assento do motorista 1
S45 – Proteção térmica do assento do motorista 2 |
| B | S283 – Fusível da bomba de vácuo do freio3) |
| C |
S37 – Fusível único do regulador da janela
|

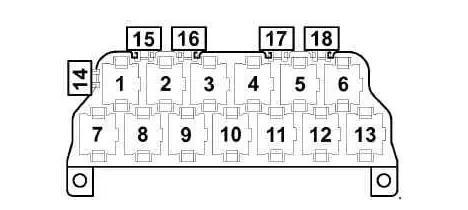

Relé de relé (13 pinos)
| Relé | |
| 1 | Vazio |
| 2 |
J124 – Dispositivo de monitoramento da lâmpada traseira
|
| 3 |
J124 – Dispositivo de monitoramento da lâmpada traseira
|
| 4 |
J552 – Relé do regulador de abertura da janela do lado do passageiro
|
| 5 |
J351 – Painel de controle dobrável do espelho retrovisor externo
|
| 6 |
J351 – Painel de controle dobrável do espelho retrovisor externo
|
| 7 |
J508 – Relé de atenuação das luzes de freio
|
| 8 |
J9 – Relé do vidro traseiro aquecido
|
| 9 |
J17 – relé da bomba de combustível1)
|
| 10 |
J17 – relé da bomba de combustível2)
|
| 11 |
J226 – Inibidor do motor de partida e relé da luz de ré
|
| 12 |
J322 – Relé do sistema de injeção direta de diesel
|
| 13 |
J397 – Relé do relé do ventilador do radiador
J155 – Unidade de controle da bomba de líquido de arrefecimento
|
| Fusíveis | |
| 14 | Vazio |
| 15 | Vazio |
| 16 | Vazio |
| 17 |
S43 – Fusível térmico do regulador da janela
|
| 18 |
S326 – Fusível multifuncional do volante3)
|
Caixa de fusíveis principal
| Nº | Amperes [A] | Receptores |
| S131 | 50 | Velas de incandescência (motor diesel) |
| S132 | 50 | Controle do motor |
| S133 | 30 | Ventilador do radiador |
| S134 | 110 | Interior |
| S138 | 150 | Alternador |
| S162 | 30 | Fusível 1 (30) na caixa de fusíveis da bateria |
Sobre o Audi A3 e S3 8L (1996–2003)
O Audi A3 e S3 8L, produzidos entre 1996 e 2003, são veículos compactos que se tornaram populares devido ao seu design elegante e confiabilidade. O modelo A3 estava disponível com várias motorizações, incluindo motores a gasolina e diesel, enquanto a versão mais potente S3 era equipada com um motor turbo de 1.8 litros com tração nas quatro rodas Quattro. O interior desses modelos era conhecido pela sua qualidade de acabamento e conforto, o que os tornava uma escolha atraente para motoristas que buscavam uma combinação de desempenho esportivo e praticidade diária.
Diagrama da caixa de fusíveis do Audi A3 e S3 8L
Esta página exibe o diagrama da caixa de fusíveis para os modelos Audi A3 e S3 8L. A caixa de fusíveis nesses veículos geralmente está localizada no lado esquerdo do painel ou no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores em amperes e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com o mesmo valor em amperes para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir o funcionamento correto dos componentes elétricos do veículo.
