Audi Q7 4M (2016-2022) – Caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Audi Q7 4M (2016–2022), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Audi Q7 4M (2016-2020) – diagrama de fusíveis
Ano de fabricação: 2016, 2017, 2018, 2019, 2020.
Localização do fusível
Compartimento de passageiros
Existem duas caixas de fusíveis na cabine:

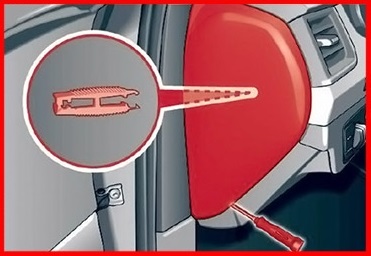

A primeira está localizada no lado esquerdo do painel.

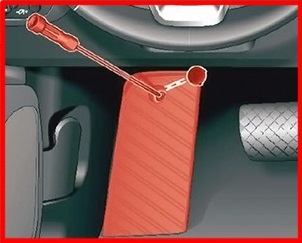

A segunda está localizada no apoio para os pés do motorista em veículos com volante à esquerda ou sob a tampa no espaço para os pés do passageiro dianteiro em veículos com volante à direita.

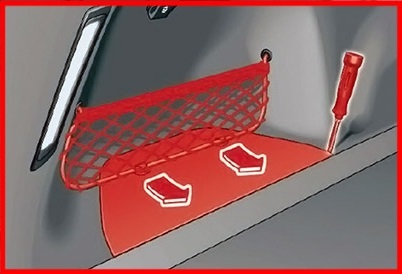

Compartimento de bagagem
Localiza-se atrás do painel do piso, no lado esquerdo do compartimento traseiro.
Esquema de fusíveis
2016, 2017, 2018 e 2019

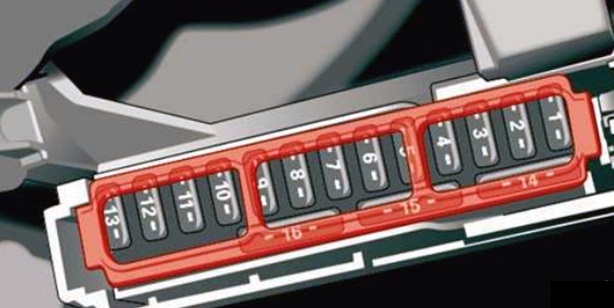

Painel de fusíveis do painel
Atribuição dos fusíveis no lado esquerdo do painel (2016-2019)
| Nº | Descrição |
|---|---|
| 2 | Telefone |
| 4 | Display Head-up |
| 5 | Interface de música Audi;
Porta de carregamento USB. |
| 6 | Controles do ar condicionado dianteiro |
| 7 | Trava da coluna de direção |
| 8 | Display do sistema de infoentretenimento |
| 9 | Painel de instrumentos |
| 10 | Unidade de infoentretenimento |
| 11 | 2016-2018:
Interruptor de luz; 2019: Interruptor de luz; Painel de controle. |
| 12 | Eletrônica da coluna de direção |
| 14 | Sistema de infoentretenimento |
| 15 | Regulação assistida da coluna de direção |
| 16 | Aquecimento do volante |
Painel de fusíveis do apoio para os pés

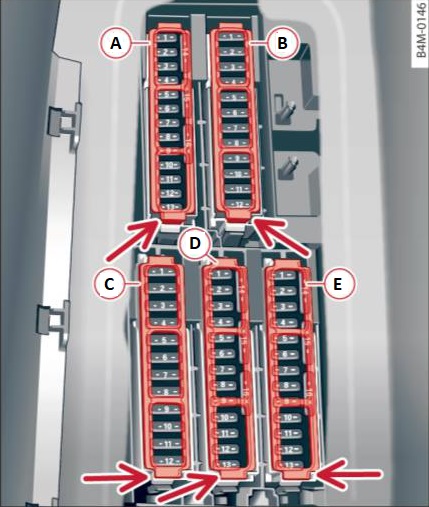

Direção à esquerda

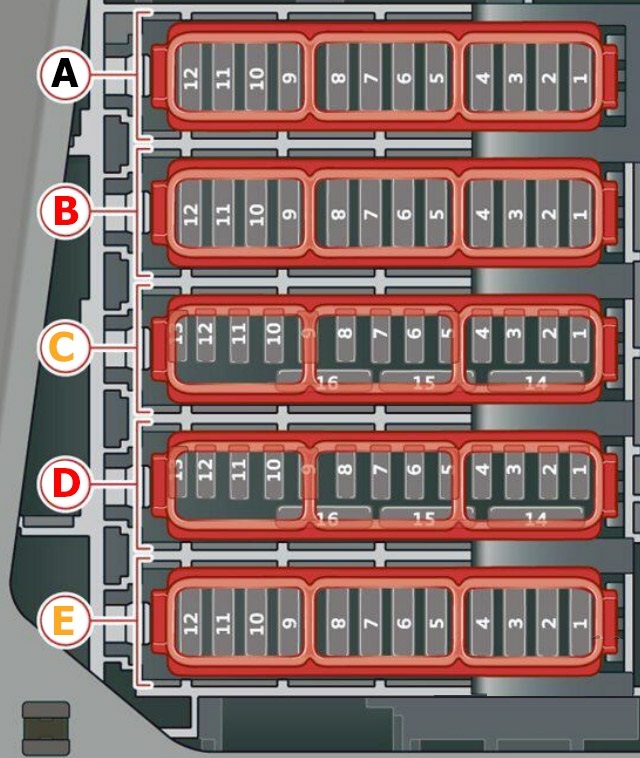

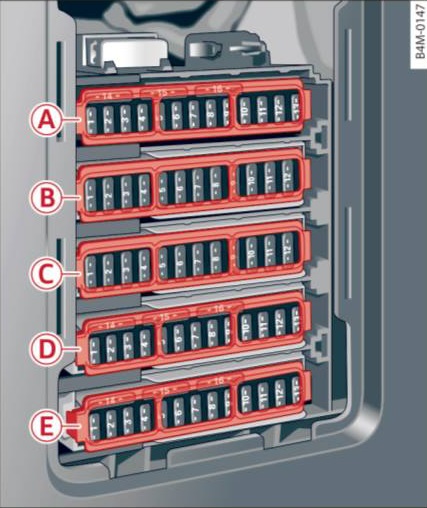

Direção à direita
Atribuição dos fusíveis no espaço para os pés do motorista/passageiro dianteiro (2016-2019)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| Caixa de fusíveis A (marrom) | |
| A2 | Sensor de fluxo de massa de ar;
Ajuste do came; Bomba do radiador de ar comprimido. |
| A3 | 2016-2018:
Válvulas de escape; Injetores de combustível; Abertura do radiador; 2019: Injetores de combustível; Aquecedor da carcaça do virabrequim. |
| A4 | 2016-2018:
Bomba de vácuo; Bomba de água quente; Sensor de partículas; Sensor de biodiesel; 2019: Bomba de vácuo; Bomba de água quente; Válvulas de escape; Sensor de ozônio. |
| A5 | Sensor da luz de freio |
| A6 | Válvulas do motor;
Ajuste do came. |
| A7 | 2016-2018:
Sensor de oxigênio aquecido; Sensor de fluxo de massa de ar; 2019: Sensores de oxigênio aquecidos. |
| A8 | 2016-2018:
Bomba de água; Bomba de alta pressão; Válvula de regulação de alta pressão; 2019: Bomba de água. |
| A9 | Bomba de água quente |
| A10 | Sensor de pressão do óleo;
Sensor de temperatura do óleo. |
| A11 | Sensor de posição do pedal da embreagem |
| A12 | Válvulas do motor |
| A13 | Ventilador do radiador |
| A14 | Injetores de combustível |
| A15 | 2016-2018:
Bobinas de ignição; 2019: Bobinas de ignição; Sensores de oxigênio aquecidos. |
| A16 | Bomba de combustível |
| Caixa de fusíveis B (vermelha) | |
| B1 | Bobinas de ignição |
| B2 | Válvulas do motor |
| B5 | Fixação do motor |
| B6 | 2016-2018:
Não utilizado; 2019: Sistema de aviso de conexão |
| B7 | Painel de instrumentos |
| B8 | Sistema de ar condicionado (ventilador) |
| B10 | 2016-2018:
Não utilizado; 2019: Controle dinâmico. |
| Caixa de fusíveis C (preta) | |
| C1 | Aquecimento dos bancos dianteiros |
| C2 | Limpadores de para-brisa |
| C3 | Eletrônica do farol esquerdo |
| C4 | Teto solar panorâmico |
| C5 | Módulo de controle da porta dianteira esquerda |
| C6 | Tomadas |
| Nº | Descrição |
|---|---|
| C7 | Módulo de controle da porta traseira direita |
| C9 | Eletrônica do farol direito |
| C10 | Limpador do para-brisa traseiro;
Limpador dos faróis. |
| C11 | Módulo de controle da porta traseira esquerda |
| Painel de fusíveis D (marrom) | |
| D1 | Ventilação do assento;
Aquecimento do assento; Espelho retrovisor; Sistema de ar condicionado; Controles do ar condicionado traseiro. |
| D2 | Porta;
Sistema de controle climático. |
| D3 | 2016-2018:
Atuador de som; Ajuste do som do escape; 2019: Não utilizado |
| D4 | Válvula de aquecimento da transmissão |
| D5 | Partida do motor |
| D8 | Assistente de visão noturna;
HomeLink (mecanismo de abertura de porta de garagem). |
| D9 | Controle de cruzeiro adaptativo |
| D11 | Câmera |
| D12 | Farol Matrix LED e farol LED direito |
| D13 | Farol Matrix LED e farol LED esquerdo |
| D14 | Limpador do vidro traseiro |
| D16 | 2016-2018:
Não utilizado; 2019: Preparação para entretenimento nos bancos traseiros |
| Painel de fusíveis E (vermelho) | |
| E1 | Sistema de alarme antifurto |
| E2 | Módulo de controle do motor |
| E3 | Apoio lombar |
| E 4 | Mecanismo de seleção da transmissão automática |
| E5 | Buzina |
| E6 | Freio de estacionamento eletromecânico |
| E7 | Módulo de controle do portão |
| E8 | Iluminação do teto interno |
| E10 | Módulo de controle do airbag |
| E11 | Controle eletrônico de estabilidade (ESC) |
| E12 | Conector de diagnóstico;
Sensor de luz e chuva. |
| E13 | Sistema de controle climático |
| E14 | Módulo de controle da porta dianteira direita |
| E15 | Compressor do ar condicionado |

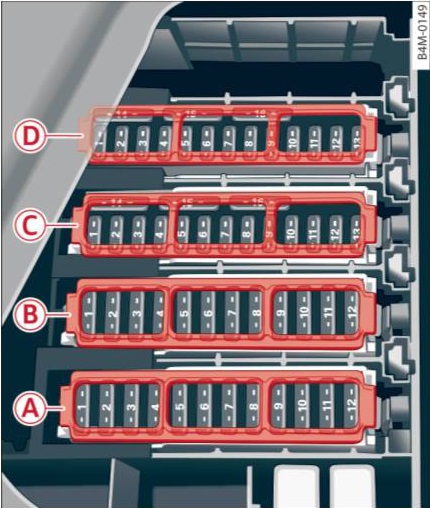

Caixa de fusíveis do compartimento de bagagem
Atribuição dos fusíveis no compartimento de bagagem (2016-2019)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| Painel de fusíveis A (preto) | |
| A5 | Suspensão pneumática |
| A6 | Transmissão automática |
| A8 | Aquecimento dos bancos traseiros |
| A9 | Luzes traseiras esquerdas |
| A10 | Pré-tensionador do cinto de segurança esquerdo |
| A11 | Travamento central |
| A12 | Tampa elétrica do porta-malas |
| Painel de fusíveis B (vermelho) | |
| B1 | Controle do ventilador do sistema de ar condicionado traseiro |
| B2 | Amplificador de áudio |
| B3 | 2016-2018:
Aquecimento AdBlue; 2019: Não utilizado. |
| B4 | Painel de controle do sistema de ar condicionado traseiro |
| B5 | Engate de reboque (luz direita) |
| B6 | Motor de posicionamento do engate de reboque |
| B7 | Liberação do engate de reboque |
| B8 | Luz esquerda do engate de reboque |
| Nº | Descrição |
|---|---|
| B9 | Tomada do engate de reboque |
| B10 | Diferencial esportivo |
| B11 | 2016-2018:
Aquecimento AdBlue; 2019: Não utilizado |
| B12 | Bancos da terceira fila |
| Painel de fusíveis C (marrom) | |
| C2 | Telefone |
| C3 | Apoio lombar |
| C4 | Audi Side Assist |
| C5 | 2016-2018:
Não utilizado; 2019: Preparação para entretenimento nos bancos traseiros. |
| C7 | 2016-2018:
Não utilizado; 2019: Abertura e partida do veículo (NFC). |
| C8 | Módulo inteligente (tanque) |
| C9 | Leitor de CD / DVD |
| C12 | HomeLink (mecanismo de abertura de porta de garagem) |
| C13 | Câmera de ré;
Câmeras periféricas. |
| C14 | Luzes traseiras direitas |
| C16 | Pré-tensionador do cinto de segurança direito |
| Painel de fusíveis D (vermelho) | |
| D1-D16 | Não utilizado |
2020
Painel de fusíveis no painel de instrumentos
Atribuição dos fusíveis no lado esquerdo do painel de instrumentos (2020)
| Nº | Descrição |
|---|---|
| 2 | Audi Phone Box |
| 3 | Sistema de ar condicionado;
Sistema de fragrância; Sensor de partículas, ionizador. |
| 4 | Display Head-up |
| 5 | Interface de música Audi;
Portas USB. |
| 7 | Trava da coluna de direção |
| 8 | Display frontal MMI |
| 9 | Painel de instrumentos |
| 10 | Unidade MMI / DVD |
| 11 | Interruptor de luz;
Painéis de controle. |
| 12 | Eletrônica da coluna de direção |
| 13 | Controle de volume |
| 14 | Módulo de controle do sistema de infoentretenimento MMI |
| 15 | Ajuste da coluna de direção |
| 16 | Aquecimento do volante |
Painel de fusíveis do apoio para os pés
Direção à esquerda
Direção à direita
Atribuição dos fusíveis no espaço para os pés do motorista/passageiro (2020)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| Painel de fusíveis A (marrom) | |
| A2 | Elementos do motor |
| A3 | Elementos do motor |
| A4 | Elementos do motor |
| A5 | Sensor da luz de freio |
| A6 | Elementos do motor |
| A7 | Elementos do motor |
| A8 | Elementos do motor |
| A9 | Elementos do motor |
| A10 | Sensor de pressão do óleo;
Sensor de temperatura do óleo. |
| A11 | Elementos do motor |
| A12 | Elementos do motor |
| A13 | Refrigeração do motor |
| A14 | Módulo de controle do motor |
| A15 | Sensores do motor |
| A16 | Bomba de combustível |
| Painel de fusíveis B (vermelho) | |
| B1 | Bobinas de ignição |
| B3 | Aquecimento de alta tensão |
| B4 | Compressor |
| B5 | Fixação do motor |
| B6 | Módulo de controle do sistema de lavagem do para-brisa |
| B7 | Painel de instrumentos |
| B8 | Sistema de ar condicionado;
Ventilador de ar fresco. |
| B9 | Módulo de controle dos sistemas de assistência ao motorista |
| B10 | Sistema de aviso de conexão |
| B11 | Partida do motor;
Embreagem do motor elétrico. |
| B12 | Farol direito |
| Painel de fusíveis C (preto) | |
| C1 | Aquecimento dos bancos dianteiros |
| C2 | Limpadores de para-brisa |
| C3 | Eletrônica do farol esquerdo |
| C4 | Teto solar panorâmico |
| C5 | Módulo de controle da porta dianteira esquerda |
| Nº | Descrição |
|---|---|
| C6 | Tomadas |
| C7 | Módulo de controle da porta traseira direita |
| C8 | Farol esquerdo |
| C9 | Eletrônica do farol direito |
| C10 | Limpador do para-brisa;
Limpador dos faróis. |
| C11 | Módulo de controle da porta traseira esquerda |
| C12 | Aquecimento do banco traseiro |
| Caixa de fusíveis D (marrom) | |
| D1 | Ventilação do assento;
Eletrônica do assento; Espelho retrovisor; Painel de controle do ar condicionado traseiro; Conector de diagnóstico. |
| D2 | Módulo de controle do sistema elétrico do veículo;
Módulo de controle do portão. |
| D3 | Ajuste do atuador de som ativo e do som do escape |
| D4 | Válvula de resfriamento do óleo da transmissão |
| D5 | Partida do motor;
Motor elétrico. |
| D8 | Assistente de estabilização ativa;
Estabilização ativa de rolagem. |
| D9 | Assistente de direção adaptativo;
Radar frontal. |
| D10 | Som externo |
| D11 | Assistente de cruzamento;
Sistemas de assistência ao motorista. |
| D12 | Farol direito |
| D13 | Farol esquerdo |
| D16 | Preparação para entretenimento nos bancos traseiros |
| Caixa de fusíveis E (vermelha) | |
| E1 | Sistema de alarme antifurto |
| E2 | Módulo de controle do motor |
| E3 | Eletrônica do banco dianteiro, apoio lombar |
| E 4 | Alavanca da transmissão automática |
| E5 | Buzina |
| E6 | Freio de estacionamento |
| E7 | Módulo de controle do portão (diagnóstico) |
| E8 | Módulo de controle da eletrônica do teto |
| E10 | Módulo de controle do airbag |
| E11 | Controle eletrônico de estabilidade (ESC);
Sistema de prevenção de travamento das rodas durante a frenagem (ABS). |
| E12 | Conector de diagnóstico;
Sensor de luz e chuva. |
| E13 | Sistema de controle climático |
| E14 | Módulo de controle da porta dianteira direita |
| E15 | Compressor do sistema de ar condicionado |
Caixa de fusíveis do compartimento de bagagem
Atribuição dos fusíveis no compartimento de bagagem (2020)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| Painel de fusíveis A (preto) | |
| A5 | Suspensão pneumática |
| A6 | Transmissão automática |
| A7 | Aquecimento dos bancos traseiros;
Painel de controle do sistema de ar condicionado traseiro. |
| A8 | Ajuste do banco da terceira fila |
| A9 | Luz traseira esquerda |
| A10 | Pré-tensionador do cinto de segurança dianteiro do lado do motorista |
| A11 | Travamento central da tampa do porta-malas;
Tampa do tanque; Tampa do porta-malas. |
| A12 | Módulo de controle da tampa do porta-malas |
| Painel de fusíveis B (vermelho) | |
| B1 | Ventilador do sistema de ar condicionado traseiro |
| B2 | Amplificador de áudio |
| B3 | Limpeza de gases de escape, atuador de som |
| B4 | Painel de controle do sistema de ar condicionado traseiro |
| B5 | Luz do engate de reboque direito |
| B6 | Motor de posicionamento do engate de reboque |
| B7 | Liberação do engate de reboque |
| B8 | Luz do engate de reboque esquerdo |
| B9 | Tomada do engate de reboque |
| B10 | Diferencial esportivo com tração nas quatro rodas |
| B11 | Limpeza de gases de escape, ajuste do banco traseiro direito |
| B12 | Pré-tensionador do cinto de segurança traseiro do lado do motorista |
| Painel de fusíveis C (marrom) |
| Nº | Descrição |
|---|---|
| C1 | Módulo de controle dos sistemas de assistência ao motorista |
| C2 | Audi Phone Box;
Antena no teto. |
| C3 | Eletrônica do banco dianteiro, apoio lombar direito |
| C4 | Assistente lateral |
| C5 | Preparação para entretenimento nos bancos traseiros |
| C6 | Sistema de monitoramento da pressão dos pneus |
| C8 | Receptor de rádio para aquecimento de estacionamento;
Monitoramento do tanque de combustível. |
| C10 | Sintonizador de TV;
Módulo de troca de dados e controle telemático. |
| C11 | Abertura e partida do veículo (NFC) |
| C12 | Abertura da porta da garagem |
| C13 | Câmera de ré;
Câmeras periféricas. |
| C14 | Travamento central;
Luz traseira direita. |
| C15 | Pré-tensionador do cinto de segurança do banco traseiro do lado do passageiro |
| C16 | Pré-tensionador do cinto de segurança do banco dianteiro do lado do passageiro |
| Caixa de fusíveis D (vermelha) | |
| D1 | Estabilização ativa de rolagem |
| D6 | Inversor de tensão |
| D9 | Módulo de controle da bateria auxiliar |
| D15 | Módulo de controle da gestão térmica |
| Caixa de fusíveis E (marrom) | |
| E7 | Aquecimento dos bancos dianteiros |
| E9 | Limpeza de gases de escape |
| E10 | Aquecimento dos bancos traseiros;
Painel de controle do sistema de ar condicionado traseiro. |
| E12 | Limpeza de gases de escape |
Audi Q7 4M – diagrama da caixa de fusíveis
Ano de fabricação: 2021, 2022.
PAINEL de fusíveis no espaço para os pés
Volante à esquerda
Volante à direita
Atribuição dos fusíveis no espaço para os pés do motorista ou passageiro
| Número | Descrição |
|---|---|
| Número | Descrição |
| Caixa de fusíveis A (marrom) | |
| A1 | Aquecimento do catalisador;
Ajuste do eixo de comando. |
| A2 | Sensor de fluxo de ar;
Sensor de oxigênio aquecido. |
| A3 | Aquecimento do motor;
Injetores de combustível; Abertura do escape. |
| A4 | Bomba de água quente;
Abertura do escape; Sensor de NOx; Sensor de partículas; Sensor de biodiesel. |
| A5 | Sensor da luz de freio |
| A6 | Válvulas do motor |
| A7 | Sensor de oxigênio aquecido;
Sensor de fluxo de ar. |
| A8 | Bomba de alta pressão;
Suporte do motor. |
| A9 | Componentes do motor;
Relé do motor. |
| A10 | Sensor de pressão do óleo;
Sensor de temperatura do óleo. |
| A11 | Bomba de água de 48 volts;
Gerador do sistema de propulsão de 48 volts; Gerador do sistema de propulsão de 12 volts. |
| A12 | Válvulas do motor |
| A13 | Refrigeração do motor |
| A14 | Módulo de controle do motor |
| A15 | Sensor de oxigênio aquecido |
| A16 | Bomba de combustível |
| Caixa de fusíveis B (vermelha) | |
| B1 | Bobinas de ignição |
| B3 | Aquecimento de 48 V |
| B4 | Compressor elétrico |
| B5 | Suporte do motor |
| B6 | Módulo de controle do sistema de lavagem do para-brisa |
| B7 | Painel de instrumentos |
| B8 | Sistema de ar condicionado;
Ventilador de ar fresco. |
| B9 | Módulo de controle dos sistemas de assistência ao motorista |
| B10 | Sistema de conexão de alarmes |
| B11 | Partida do motor;
Embreagem do motor elétrico. |
| B12 | Farol direito |
| Caixa de fusíveis C (preta) | |
| C1 | Aquecimento dos bancos dianteiros |
| C2 | Limpadores de para-brisa |
| C3 | Eletrônica do farol esquerdo |
| C4 | Teto solar panorâmico |
| C5 | Módulo de controle da porta dianteira esquerda |
| C6 | Tomadas |
| Número | Descrição |
|---|---|
| C7 | Módulo de controle da porta traseira direita |
| C8 | Farol esquerdo |
| C9 | Eletrônica do farol direito |
| C10 | Limpador do para-brisa;
Limpador dos faróis. |
| C11 | Módulo de controle da porta traseira esquerda |
| C12 | Aquecimento estacionário |
| Caixa de fusíveis D (marrom) | |
| D1 | Ventilação do assento;
Eletrônica do assento; Espelho retrovisor; Painel de controle do ar condicionado traseiro; Conector de diagnóstico; Antena para informações de tráfego (TMC). |
| D2 | Módulo de controle do sistema elétrico do veículo;
Interface de diagnóstico. |
| D3 | Ajuste do atuador de som ativo e do som do escape |
| D4 | Válvula de resfriamento do óleo da transmissão |
| D5 | Partida do motor;
Motor elétrico. |
| D8 | Assistente de visão noturna;
Estabilização ativa de rolagem. |
| D9 | Assistente de direção adaptativo;
Radar frontal. |
| D10 | Som externo |
| D11 | Assistente de cruzamento;
Sistemas de assistência ao motorista. |
| D12 | Farol direito |
| D13 | Farol esquerdo |
| D15 | Entrada USB |
| D16 | Preparação para entretenimento nos bancos traseiros |
| Caixa de fusíveis E (vermelha) | |
| E1 | Sistema de alarme antifurto |
| E2 | Módulo de controle do motor |
| E3 | Eletrônica do banco dianteiro;
Apoio lombar. |
| E4 | Alavanca da transmissão automática |
| E5 | Buzina |
| E6 | Freio de estacionamento |
| E7 | Interface de diagnóstico |
| E8 | Módulo de controle do console do teto |
| E9 | Gerador do sistema de propulsão de 48 volts |
| E10 | Módulo de controle do airbag |
| E11 | Controle eletrônico de estabilidade (ESC);
Sistema antibloqueio (ABS). |
| E12 | Conector de diagnóstico;
Sensor de luz e chuva. |
| E13 | Sistema de controle de climatização |
| E14 | Módulo de controle da porta dianteira direita |
| E15 | Compressor do sistema de ar condicionado |
| E16 | Reservatório de pressão do sistema de freio |
Painel de fusíveis no painel de instrumentos
Atribuição dos fusíveis no lado esquerdo do painel
| Número | Descrição |
|---|---|
| 2 | Audi Phone Box;
Antena de emparelhamento. |
| 3 | Sistema de ar condicionado;
Sistema de fragrância. |
| 4 | Display Head-up |
| 5 | Interface de música Audi;
Portas USB. |
| 7 | Trava da coluna de direção |
| 8 | Display superior/inferior |
| 9 | Conjunto de indicadores |
| 10 | Unidade de DVD |
| 11 | Interruptor de luz;
Painéis de controle. |
| 12 | Eletrônica da coluna de direção |
| 13 | Controle de volume |
| 14 | Módulo de controle do sistema de infoentretenimento MMI |
| 15 | Ajuste da coluna de direção |
| 16 | Aquecimento do volante |
Sobre o Audi Q7 4M (2016-2022)
O Audi Q7 4M, fabricado entre 2016 e 2022, é um SUV de luxo que oferece uma combinação de elegância, desempenho e tecnologias modernas. Este modelo é conhecido pelo seu interior espaçoso, que proporciona conforto a todos os passageiros. O Audi Q7 4M está equipado com várias motorizações, incluindo motores a gasolina e diesel, que oferecem diferentes níveis de potência e eficiência. O veículo também está equipado com recursos de segurança avançados e sistemas de assistência modernos, tornando-o uma escolha ideal para quem busca confiabilidade e conforto nas estradas.
Diagrama da caixa de fusíveis do Audi Q7 4M
Esta página exibe o diagrama da caixa de fusíveis do Audi Q7 4M, essencial para a identificação e substituição de fusíveis. A localização típica das caixas de fusíveis neste modelo é sob o capô e no interior do veículo, mais frequentemente na área do painel. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para o bom funcionamento do veículo, por isso é importante ter uma visão geral de sua configuração.
