Audi A7 e S7 (2019-2020) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Audi A7 e S7 (2019–2020), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Audi A7 e S7 II (2019-2020) – diagrama da caixa de fusíveis
Ano de fabricação: 2019, 2020.
Localização da caixa de fusíveis
Compartimento de passageiros
Existem duas caixas de fusíveis no compartimento de passageiros.

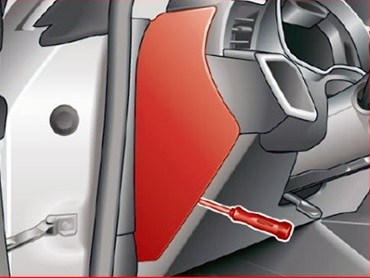

A primeira está localizada no lado esquerdo do painel de instrumentos.

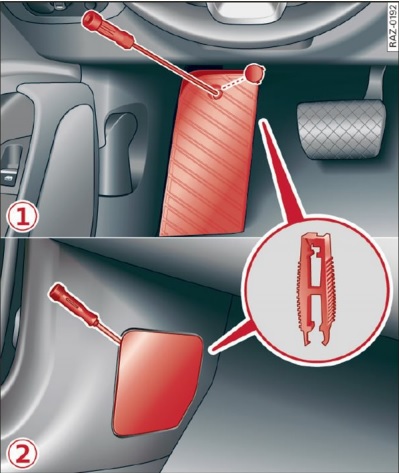

A segunda está localizada no espaço para os pés do motorista em veículos com volante à esquerda ou sob a tampa no espaço para os pés do passageiro dianteiro em veículos com volante à direita.
Compartimento de bagagem

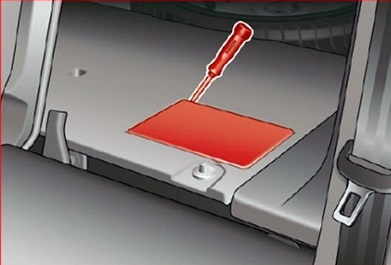

Os fusíveis estão localizados sob a tampa no piso do compartimento de bagagem.
Diagramas da caixa de fusíveis

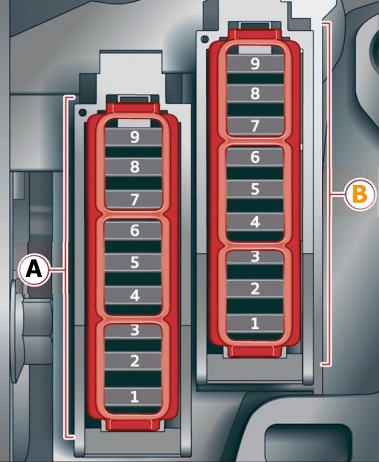

PAINEL DE FUSÍVEIS DO PAINEL DE INSTRUMENTOS
Atribuição dos fusíveis no lado esquerdo do painel de instrumentos (2018-2020)
| Nº | Descrição |
|---|---|
| Caixa de fusíveis A (preta) | |
| A2 | Ajuste da coluna de direção |
| A3 | Leitor de CD / DVD |
| A4 | Eletrônica da coluna de direção |
| A5 | Interruptor de luz;
Painéis de controle. |
| A6 | Controle de volume |
| A7 | Painel de instrumentos |
| A8 | Display frontal MMI |
| A9 | Aquecimento do volante |
| Caixa de fusíveis B (marrom) | |
| B2 | Módulo de controle do sistema de infoentretenimento MMI |
| B3 | Interface de música Audi |
| B4 | Head-up display |
| B5 | Sistema de ar condicionado;
Sistema de perfumação; Ionizador. |
| B9 | Trava da coluna de direção |

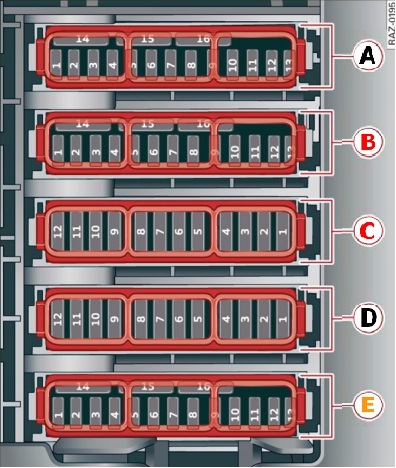

Caixa de fusíveis no espaço para os pés
* A atribuição dos fusíveis “C” e “D” é invertida em veículos com volante à direita.
Atribuição dos fusíveis no espaço para os pés (2018-2020)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| Caixa de fusíveis A (preta) | |
| A2 | Elementos do motor |
| A3 | Elementos do motor |
| A4 | Elementos do motor |
| A5 | Sensor de luz das luzes de freio |
| A6 | Elementos do motor |
| A7 | Elementos do motor |
| A8 | Elementos do motor |
| A9 | Elementos do motor |
| A10 | Sensor de pressão do óleo;
Sensor de temperatura do óleo. |
| A11 | Partida do motor |
| A12 | Elementos do motor |
| A13 | Ventilador do radiador |
| A14 | Módulo de controle do motor |
| A15 | Sensores do motor |
| A16 | Bomba de combustível |
| Caixa de fusíveis B (vermelha) | |
| B1 | Sistema de alarme antifurto |
| B2 | Módulo de controle do motor |
| B3 | Sistema de apoio lombar do banco dianteiro esquerdo |
| B5 | Buzina |
| B6 | Freio de estacionamento |
| B7 | Módulo de controle do gateway (diagnóstico) |
| B8 | Iluminação do teto interno |
| B9 | Módulo de controle dos sistemas de assistência ao motorista |
| B10 | Módulo de controle do airbag |
| B11 | 2018-2019:
Controle eletrônico de estabilidade (ESC); 2020: Controle eletrônico de estabilidade (ESC); Sistema de prevenção de bloqueio das rodas durante a frenagem (ABS). |
| B12 | Conector de diagnóstico;
Sensor de luz e chuva. |
| B13 | Sistema de controle de clima |
| B14 | Módulo de controle da porta dianteira direita |
| B15 | Sistema de ar condicionado;
Eletrônica da carroceria. |
| B16 | Módulo de controle auxiliar da bateria |
| Nº | Descrição |
|---|---|
| Painel de fusíveis C (vermelho) | |
| C1 | Bobinas de ignição do motor |
| C5 | Suporte do motor |
| C6 | Transmissão automática |
| C7 | Painel de instrumentos |
| C8 | Ventilador do sistema de ar condicionado |
| C9 | Módulo de controle dos limpadores de para-brisa |
| C10 | Controle dinâmico |
| C11 | Partida do motor |
| Painel de fusíveis D (preto) | |
| D1 | Aquecimento dos bancos dianteiros |
| D2 | Limpadores |
| D3 | Eletrônica do farol esquerdo |
| D4 | Teto solar panorâmico de vidro |
| D5 | Módulo de controle da porta dianteira esquerda |
| D6 | Tomadas |
| D7 | Módulo de controle da porta traseira direita |
| D8 | Módulo de controle da tração nas quatro rodas (quatro) |
| D9 | Eletrônica do farol direito |
| D10 | Limpador do para-brisa;
Limpador dos faróis. |
| D11 | Módulo de controle da porta traseira esquerda |
| D12 | Aquecimento estacionário |
| Painel de fusíveis E (marrom) | |
| E1 | 2018-2019:
Ventilação do banco; Aquecimento do banco; Espelho; Sistema de ar condicionado; Controle do sistema de ar condicionado traseiro; 2020: Conector de diagnóstico; Ventilação do banco; Aquecimento do banco; Espelho; Controle do sistema de ar condicionado traseiro. |
| E2 | 2018-2019:
Sistema de controle de clima; 2020: Módulo de controle do sistema elétrico do veículo; Módulo de controle do gateway. |
| E3 | Ajuste do som do elemento ativo e do som do escapamento |
| E 4 | Termostato de aquecimento da transmissão |
| E5 | Motor de partida |
| E8 | Assistente de visão noturna |
| E9 | Assistente de direção adaptativo |
| E11 | 2018-2019:
Assistente de cruzamento; Sistemas de assistência ao motorista; 2020: Assistente de cruzamento; Sistemas de assistência ao motorista; Direção automática no trânsito. |
Caixa de fusíveis do compartimento de bagagem
Atribuição dos fusíveis no compartimento de bagagem (2018-2020)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| Caixa de fusíveis A (preta) | |
| A3 | Pré-tensionador do cinto de segurança traseiro do passageiro |
| A4 | Pré-tensionador do cinto de segurança traseiro do motorista |
| A5 | Suspensão pneumática |
| A6 | Transmissão automática |
| A7 | Teto solar traseiro, spoiler traseiro |
| A8 | Aquecimento dos bancos traseiros |
| A9 | 2018-2019:
Travamento central; Luzes traseiras; 2020: Travamento central; Luz traseira esquerda. |
| A10 | Pré-tensionador do cinto de segurança dianteiro esquerdo |
| A11 | 2018-2019:
Travamento central; Cortina traseira; 2020: Travamento central; Cortina traseira; Tampa do tanque. |
| A12 | Tampa do porta-malas |
| Caixa de fusíveis B (vermelha) | |
| B5 | Sistema de freio |
| B9 | Módulo de controle do sistema auxiliar da bateria |
| Caixa de fusíveis C (marrom) | |
| C1 | Módulo de controle dos sistemas de assistência ao motorista |
| C2 | Telefone Audi;
Antena de assistência ao estacionamento. |
| C3 | Apoio lombar dianteiro direito |
| C4 | Assistente lateral |
| Nº | Descrição |
|---|---|
| C6 | Sistema de monitoramento da pressão dos pneus |
| C7 | Sistema de conexão de alerta |
| C8 | 2018-2019:
Não utilizado; 2020: Aquecimento estacionário; Receptor de rádio; Monitoramento do tanque de combustível. |
| C9 | Alavanca da transmissão automática |
| C10 | 2018-2019:
Sintonizador de TV; 2020: Sintonizador de TV; Módulo de controle de troca de dados. |
| C11 | Abertura e partida do veículo (NFC) |
| C12 | Abertura da porta da garagem |
| C13 | Câmera de ré;
Câmeras de borda. |
| C14 | Travamento central;
Luzes traseiras. |
| C16 | Pré-tensionador do cinto de segurança dianteiro direito |
| Painel de fusíveis D (preto) | |
| D1-D16 | Não atribuído |
| Painel de fusíveis E (vermelho) | |
| E3 | 2018-2019:
Limpeza de gases de escape; 2020: Limpeza de gases de escape; Ativador de som; Tomadas AC. |
| E 4 | Painel de controle do sistema de ar condicionado traseiro |
| E5 | Luz do engate de reboque direito |
| E7 | Engate de reboque |
| E8 | Luz do engate de reboque esquerdo |
| E9 | Pressão do engate de reboque |
| E10 | Diferencial esportivo |
| E11 | Limpeza de gases de escape |
