Audi A7 (2011-2019) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Audi A7 (2011–2019), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Audi A7 – diagrama de fusíveis
Ano de fabricação: 2011, 2012, 2013, 2014, 2015, 2016 e 2017, 2018, 2019.
O fusível do isqueiro (tomada de força) no Audi A7 número está localizado no compartimento de fusíveis da cabine.

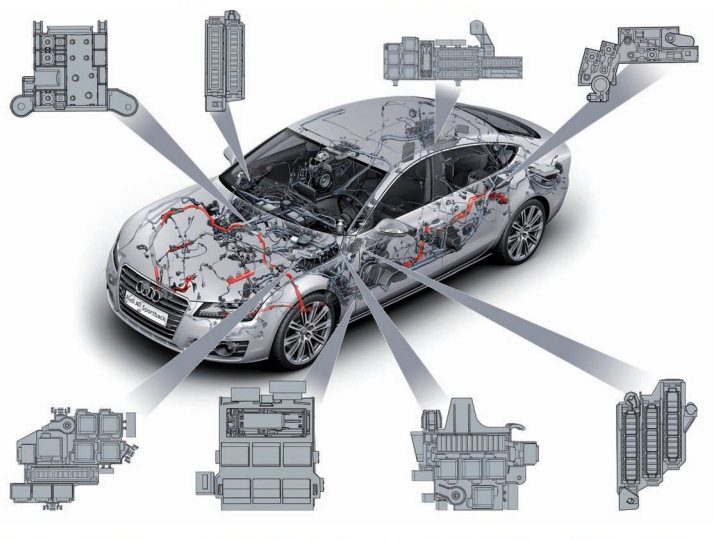

Localização
- Caixa de distribuição elétrica na câmara de expansão.
- Caixa de fusíveis e relés no lado direito do painel frontal.
- Caixa de fusíveis / relés e concentrador de barramento CAN no porta-malas, no lado direito.
- Caixa de fusíveis principal no terminal positivo da bateria.
- Caixa de fusíveis e relés na câmara de expansão no lado do motorista (E-Box)
- Caixa de conexão e concentrador do nó do barramento CAN na parte inferior do pilar A, à esquerda.
- Caixa de fusíveis e relés na área da unidade de controle de potência.
- Caixa de fusíveis e relés no lado esquerdo do painel frontal .
Cabine

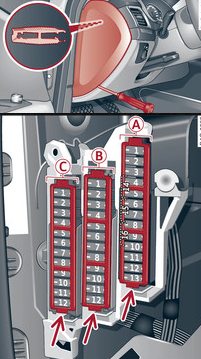

Caixa à esquerda
Descrição
| Suporte de fusível -A- (preto) | |
|---|---|
| Número | Descrição |
| 1 | Sistema de direção eletromecânica;
Engate de reboque; Ionizador; Painel de interruptores; Bancos traseiros aquecidos; Freio de estacionamento eletromecânico. |
| 2 | Sinal;
Ar condicionado; Portão; Espelho com escurecimento automático. |
| 4 | Assistência de estacionamento;
Ajuste do ângulo dos faróis. |
| 5 | Controle dinâmico;
Airbag; Controle eletrônico de estabilidade. |
| 6 | Faróis |
| 7 | “Controle de cruzeiro adaptativo” |
| 8 | Sensores do banco do passageiro;
Airbag. |
| 9 | “Entrada” |
| 10 | Som do motor;
Unidade de controle auxiliar de visão noturna; “HomeLink” (abertura da porta da garagem); Assistente de estacionamento. |
| 11 | Processamento de imagem da câmera de vídeo |
| 12 | Faróis |
| 13 | Módulo do interruptor da coluna de direção |
| 14 | Terminal 15 (porta-malas) |
| 15 | Terminal 15 (compartimento do motor) |
| 16 | Motor de partida |
| Suporte de fusível -B- (marrom) | |
|---|---|
| Número | Descrição |
| 1 | Sistema de infoentretenimento |
| 2 | Sistema de infoentretenimento |
| 3 | Banco do passageiro dianteiro |
| 4 | Airbag;
Controle eletrônico de estabilidade. |
| 6 | Alarme anti-roubo |
| 7 | Freio de estacionamento eletromecânico |
| 8 | Iluminação interna |
| 9 | Sistema de aquecimento do para-brisa;
Sistema de câmera; Sensor de luz e chuva. |
| 10 | Apoio lombar (banco do motorista) |
| 11 | Banco do motorista |
| 12 | Sistema eletrônico de estabilização |
| 13 | Sinal acústico |
| 14 | Faróis |
| 15 | Bancos dianteiros aquecidos |
| 16 | Controle dinâmico |
| Suporte de fusível -C- (vermelho) | |
|---|---|
| Número | Descrição |
| 1 | Embreagem |
| 2 | Bomba de combustível |
| 3 | Sensor de luz de freio |
| 4 | Unidade de controle AdBlue (motor diesel);
Acústica do motor. |
| 5 | Porta traseira |
| 6 | Porta de entrada |
| 7 | Sistema eletrônico de estabilização |
| 8 | Limpadores de para-brisa |
| 9 | Sistema de limpeza dos faróis |
| 10 | Iluminação interna;
Ar condicionado. |
| 11 | Faróis |
| 12 | Teto solar |

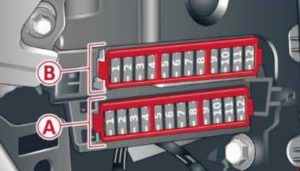

Caixa de fusíveis à direita
Descrição
| Suporte de fusível -A- (vermelho) | |
|---|---|
| Número | Descrição |
| 1 | Sistema de infoentretenimento, troca de CD |
| 2 | Sistema de infoentretenimento (tela) |
| Suporte de fusível -B- (marrom) | |
|---|---|
| Número | Descrição |
| 1 | Ar condicionado |
| 2 | Ar condicionado (ventilador) |
| 3 | Interface de diagnóstico |
| 4 | Trava de ignição elétrica |
| 5 | Ajuste elétrico da coluna de direção |
| 6 | Módulo do interruptor da coluna de direção |
| 7 | Ajuste elétrico da coluna de direção |
| 8 | Interruptor de luz |
| 9 | Display no para-brisa |
| 10 | Painel de instrumentos |
| 11 | Sistema de infoentretenimento, troca de DVD |

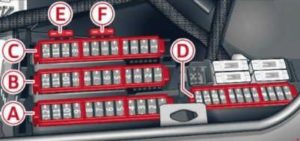

Caixa de fusíveis do porta-malas
Descrição
| Suporte de fusível -A- (preto) | |
|---|---|
| Número | Descrição |
| 1 | Gancho / tomada de 220 V |
| 2 | Engate de reboque;
Suporte para copo com controle de temperatura de bebidas. |
| 3 | Engate de reboque;
Deslocamento do banco do passageiro dianteiro da posição dobrada. |
| 4 | Freio de estacionamento eletromecânico |
| 5 | Freio de estacionamento eletromecânico |
| 6 | Porta dianteira (lado do passageiro dianteiro) |
| 7 | Iluminação externa da parte traseira do veículo |
| 8 | Travamento central, dispositivo de acabamento |
| 9 | Bancos dianteiros aquecidos |
| 11 | Bancos traseiros aquecidos;
Ar condicionado. |
| 12 | Engate de reboque |
| Suporte de fusível -B- (vermelho) | |
|---|---|
| Número | Descrição |
| 1 | Pré-tensores dos cintos de segurança, esquerdo |
| 2 | Pré-tensores dos cintos de segurança, direito |
| 3 | Tanque AdBlue (motor diesel) / bomba de combustível |
| 4 | Tanque AdBlue (motor diesel) / suporte do motor (motor a gasolina) |
| 5 | Tampa do porta-malas touch |
| 6 | Suspensão pneumática, ajuste de amortecimento |
| 7 | Porta traseira (lado do passageiro dianteiro) |
| 8 | Luzes traseiras |
| 9 | Tampa do porta-malas |
| 10 | Sistema de entretenimento para os bancos traseiros |
| 12 | Spoiler traseiro (Sportback);
Teto aberto. |
| Suporte de fusível -C- (marrom) | |
|---|---|
| Número | Descrição |
| 1 | Sistema de infoentretenimento |
| 2 | Sistema de infoentretenimento |
| 3 | Sistema de infoentretenimento;
Espelho com escurecimento automático. |
| 4 | Câmera de ré;
Câmeras de medição. |
| 5 | Sintonizador de TV |
| 6 | Sistema de detecção de vazamento do tanque |
| 7 | Porta |
| 8 | Aquecedor de água |
| 10 | Apoio lombar (banco do passageiro dianteiro) |
| 12 | Sistema de infoentretenimento |
| Suporte de fusível -D- (preto) | |
|---|---|
| Número | Descrição |
| 1 | Suspensão pneumática;
Ajuste dos amortecedores; Diferencial esportivo; Freio de estacionamento eletromecânico. |
| 2 | Sensor de curso da embreagem;
Transmissão automática. |
| 3 | Assentos |
| 4 | Limpador traseiro (Avant) |
| 5 | Sistema de assistência lateral |
| 6 | Som do motor |
| 7 | Sistema de infoentretenimento;
Amplificador de áudio. |
| 8 | “Entrada” |
| 9 | Diferencial esportivo |
| 10 | Ar condicionado |
| 11 | Sistema de monitoramento da pressão dos pneus;
Aquecimento da cabine com o motor desligado. |
| 12 | Sistema Start/Stop |
- Suporte de fusível -E- (preto) – Veículos especiais / bancos traseiros
- Suporte de fusível -F- (preto) – Vidro traseiro aquecido
Sobre o Audi A7 (2011-2019)
O Audi A7, fabricado entre 2011 e 2019, é um cupê de luxo de cinco portas que combina design elegante com tecnologias avançadas. Este modelo é conhecido por sua silhueta dinâmica e alto nível de conforto. O Audi A7 oferece várias opções de motorização, incluindo motores a gasolina e diesel com diferentes potências, que garantem uma condução suave e potente. O interior do veículo é equipado com as mais recentes inovações tecnológicas, como sistemas avançados de assistência e materiais de alta qualidade, o que contribui para a experiência de condução luxuosa geral.
Diagrama da caixa de fusíveis do Audi A7
Esta página exibe o diagrama da caixa de fusíveis do Audi A7, que é essencial para a manutenção e reparo corretos dos sistemas elétricos do veículo. No Audi A7, a caixa de fusíveis está localizada em vários locais, tipicamente sob o capô e no interior do veículo. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com o mesmo valor de amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral de sua configuração e mantê-la corretamente.
