Nissan Qashqai (J11) (2013-2020) – caixa de fusíveis
Nissan Qashqai (J11) – diagrama da caixa de fusíveis
Ano de fabricação: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

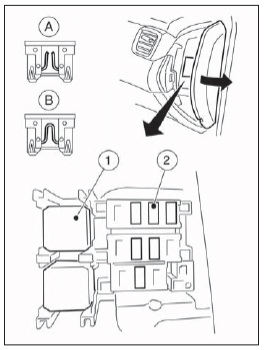

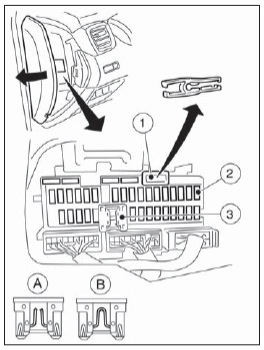

O fusível do isqueiro (tomada de força) no Nissan Qashqai (J11) é o fusível 15 (dianteiro) e 31 (traseiro) de 15A na caixa de fusíveis da cabine.

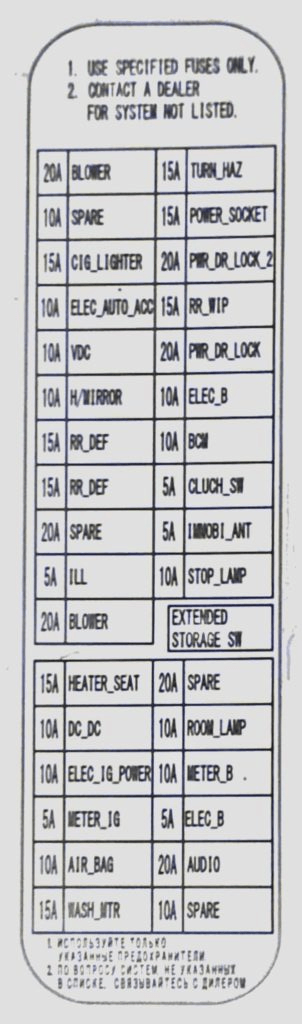

Na cabine
| Número | Descrição |
| 1 | Vedação 15A |
| 2 | Airbag 10A |
| 3 | Painel de instrumentos 5A |
| 4 | Sistema de partida 10A |
| 5 | VDC (controle de estabilidade, controle de estabilidade) 10A |
| 6 | Assentos aquecidos 15A |
| 7 | Ventilador 20A |
| 8 | Iluminação de dispositivos, botões, porta-luvas 5A |
| 9 | Reserva 20A |
| 10 | Aquecimento do espelho 15A |
| 11 | Aquecimento do espelho 15A |
| 12 | Espelhos 10A |
| 13 | Sistema de estabilidade da transmissão 10A |
| 14 | Equipamentos elétricos 10A |
| 15 | Isqueiro dianteiro 15A |
| 16 | Reserva 10A |
| 17 | Ventilador 20A |
| 18 | Reserva 10A |
| 19 | Sistema de áudio 20A |
| 20 | Elementos elétricos 5A |
| 21 | Painel de instrumentos 10A |
| 22 | Iluminação interna 10A |
| 23 | Reserva 20A |
| 24 | Sinais de parada 10A |
| 25 | Antena do imobilizador 10A |
| 26 | Interruptor, sensor de embreagem 5A |
| 27 | BMC 10A |
| 28 | Elementos elétricos 10A |
| 29 | Alimentação de abertura/fechamento de portas 20A |
| 30 | Escovas 15A |
| 31 | Tomada traseira (isqueiro) 15A |
| 32 | Luzes de emergência, piscas 15A |
| Número | Descrição |
| 1 | Vedação 15A |
| 2 | Airbag 10A |
| 3 | Painel de instrumentos 5A |
| 4 | Sistema de partida 10A |
| 5 | VDC (controle de estabilidade, controle de estabilidade) 10A |
| 6 | Assentos aquecidos 15A |
| 7 | Ventilador 20A |
| 8 | Iluminação de dispositivos, botões, porta-luvas 5A |
| 9 | Reserva 20A |
| 10 | Aquecimento do espelho 15A |
| 11 | Aquecimento do espelho 15A |
| 12 | Espelhos 10A |
| 13 | Sistema de estabilidade da transmissão 10A |
| 14 | Equipamentos elétricos 10A |
| 15 | Isqueiro dianteiro 15A |
| 16 | Reserva 10A |
| 17 | Ventilador 20A |
| 18 | Reserva 10A |
| 19 | Sistema de áudio 20A |
| 20 | Elementos elétricos 5A |
| 21 | Painel de instrumentos 10A |
| 22 | Iluminação interna 10A |
| 23 | Reserva 20A |
| 24 | Sinais de parada 10A |
| 25 | Antena do imobilizador 10A |
| 26 | Interruptor, sensor de embreagem 5A |
| 27 | BMC 10A |
| 28 | Elementos elétricos 10A |
| 29 | Alimentação de abertura/fechamento de portas 20A |
| 30 | Escovas 15A |
| 31 | Tomada traseira (isqueiro) 15A |
| 32 | Luzes de emergência, piscas 15A |

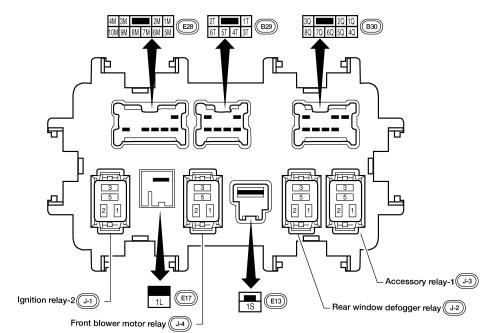

Os elementos individuais do relé estão localizados na parte traseira.

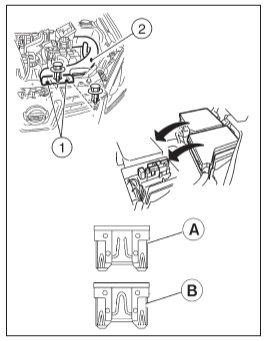

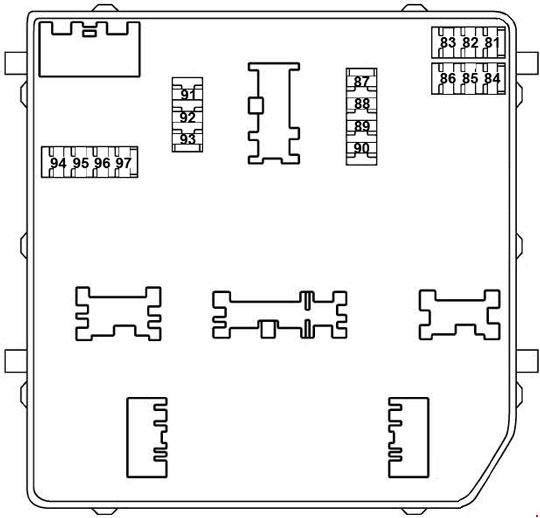

Compartimento do motor
| Número | Descrição |
| 81 | Unidade de controle do motor 10A |
| 82 | Unidade de controle do motor 15A |
| 83 | Válvula do acelerador 15A;
Unidade de controle do motor, com Válvula de absorção (EVAP); Sensor MAF; Ignição; Relé principal; Válvula de escape; Válvula de admissão; Bomba de alta pressão; Injetores; Diagrama de fusíveis no compartimento do motor; Sensor de relação ar-combustível; Aquecedor de combustível; Sensor de água no combustível; Válvula de desvio do líquido de arrefecimento. |
| 84 | Unidade de controle do motor 10A;
Válvula do coletor; Válvula de escape da distribuição; Entrada da válvula de distribuição; Válvula de distribuição. |
| 85 | Sensor de relação ar-combustível 15A;
Sonda lambda aquecida; Válvula do turbocompressor; Unidade de controle do motor; Unidade de controle das velas de incandescência. |
| 86 | Injetores 15A;
Ignição; Diagrama de fusíveis. |
| 87 | Relé do compressor do ar condicionado 15A |
| 88 | Não utilizado |
| 89 | Não utilizado |
| 90 | Relé do limpador dianteiro 30A;
Motor do limpador dianteiro. |
| 91 | Relé da bomba de combustível 20A |
| 92 | Não utilizado |
| 93 | ECM 10A;
Unidade de controle da transmissão; Sensor de fluxo da transmissão; Diagrama de fusíveis sob o capô; Sensor de posição neutra; Sensor de velocidade principal; Sensor de velocidade secundária; Sensor de velocidade; Sensor de ré/neutro. |
| 94 | Não utilizado |
| 95 | Trava da direção 5A |
| 96 | Relé de reinício (start-stop) 10A |
| 97 | Farol dianteiro direito 10A;
Farol dianteiro esquerdo; Compressor; Sensor de fluxo da transmissão; Diagrama de fusíveis sob o capô; Sensor de posição neutra; Interruptor de velocidade de ré; Sensor de ré/neutro. |
Diagrama dos faróis
Localizados sob o farol esquerdo, atrás do para-choque.

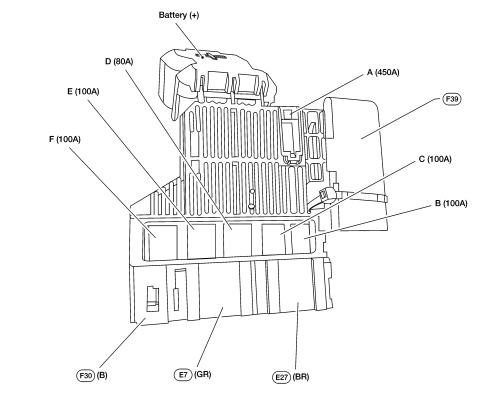

Diagrama da bateria
Localizado no terminal positivo da bateria
