Audi A6 C4 (1994-1997) – Diagram de fusíveis

Ano de fabricação: 1994, 1995, 1996, 1996, 1997.

O fusível do isqueiro (tomada de força) no Audi A6 C4 (1994-1997) é o fusível F8 na caixa de fusíveis.

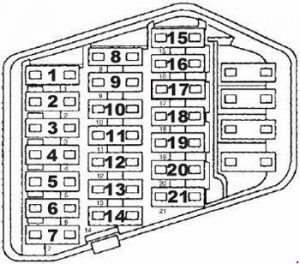

Bloco de fusíveis do painel de instrumentos

Nº	Descrição	Ampere [A]
1	Faróis; Painel de instrumentos direito.	10
2	Faróis; Painel de instrumentos esquerdo.	10
3	Farol direito	10
4	Farol esquerdo	10
5	Luz de estacionamento direita; Luz traseira direita; Luz de freio direita.	5
6	Luz de estacionamento esquerda; Luz traseira esquerda; Luz de freio esquerda.	5
7	Luz de estacionamento do compartimento do motor; Luz de estacionamento do porta-luvas; Luz de estacionamento da placa de matrícula.	10
8	Compartimento de bagagem; Luz de estacionamento para os pés.	15
9	Interruptor das luzes de freio; Luz de freio.	10
10	Interruptor da luz de emergência; Travamento central; Sistema de alarme; Módulo de controle de atraso da iluminação interna.	15

11	Ventilador de ar fresco	30
12	Vidro traseiro; Elementos de aquecimento dos espelhos.	30
13	Motor do limpador dianteiro; Aquecedores; Sinalizadores de direção.	25
14	Luz indicadora do cinto de segurança; Módulo de controle da lâmpada – traseira.	15
15	Painel de instrumentos; Interruptor de ajuste do espelho	5
16	Luz indicadora das luzes de nevoeiro traseiras	15
17	Bomba de combustível	15
18	Motor do limpador traseiro (Avant)	15
19	Relé de buzina dupla; Conector de dados.	25
20	Interruptor do controle de cruzeiro	5
21	ABS	15

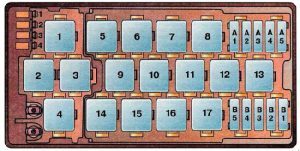

Painel de relés auxiliar I

Leggere  Audi S1 ​​(2010-2018) – Caixa de fusíveis

Nº	Descrição
1	Relé de controle do ventilador de resfriamento com motor desligado
2	Relé FC do líquido de arrefecimento (controle do ventilador)
3	Relé das luzes de nevoeiro dianteiras
4	Relé da bomba de lavagem intensiva
5	Não utilizado
6	Relé da bomba de lavagem intensiva
7	Relé das luzes diurnas (Interruptor-On), J90 (apenas Canadá)
8	Relé das luzes da alavanca seletora J307
9	Relé de acoplamento A/C, J44
10	Módulo de controle de acoplamento A/C, J153
11	Relé do vidro traseiro/ lavador, J31
12	Não utilizado
13	Relé de alimentação do alto-falante, J225

14	Módulo de controle da lâmpada, traseira, J124
15	Módulo de controle da lâmpada, traseira, J124
16	Som de alarme do módulo de controle, J31
17	Relé do ar condicionado, J32
Interruptores
A1	Interruptor automático da janela (S99)
A2	Interruptor central do motor (S85)
A3	Interruptor da janela elétrica (S43)
A4	Interruptor do rádio (S84)
A5	Interruptor do assento aquecido (S79)
B1	Regulador do interruptor de memória do assento (S44)
B2	Interruptor do assento elétrico (S80)
B3	Interruptor principal do elemento de travamento da porta (S86).
B4	Não utilizado
B5	Interruptor do teto solar (S83)

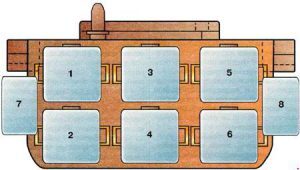

Painel de relés auxiliar II

Nº	Descrição
1	Módulo de controle das janelas, J139
2	Módulo de controle das janelas, J139
3	Relé de fechamento automático da janela, J261.
4	Relé ABS, J156
5	Módulo de controle de bloqueio da transmissão, J221
6	Relé da transmissão automática, J60.
7	Módulo de controle eletrônico do amortecedor, S31.
8	Fusível do ventilador de resfriamento, S42

Painel de relés auxiliar III

Nº	Descrição
1	Não utilizado
2	Airbag – lado direito, J312
3	Não utilizado
4	Não utilizado
5	Unidade de comutação da bomba de água; Estágio 1 do relé do ventilador.
6	Não utilizado
7	Aquecimento do sensor de oxigênio
8	Bomba de ar no coletor de escape.

Painel elétrico central com suporte de relé

Nº	Descrição
1	Relé de redução de carga, J59
2	Relé de buzina dupla, J4
3	Relé do lavador de faróis, J39
4	Relé das luzes de emergência (transmissão manual), J219; Relé PNP (relé de Estacionamento/Neutro) (transmissão automática), J226.
5	Lavador intermitente do compressor; Lavador, J31.
6	Relé FP (bomba de combustível), J17

Sobre o Audi A6 C4 (1994-1997)

O Audi A6 C4, fabricado entre 1994 e 1997, é conhecido pela sua construção robusta e desempenho confiável. Este modelo está entre as primeiras gerações do Audi A6 e é caracterizado pelo seu design elegante e interior confortável. O Audi A6 C4 oferecia várias opções de motorização, incluindo motores a gasolina e diesel, que variavam de 1.8 litros a 2.8 litros. O veículo é valorizado pela sua estabilidade de condução e características de segurança, tornando-o uma escolha popular entre os motoristas que procuram um carro confiável e confortável para viagens longas.

Diagrama da caixa de fusíveis do Audi A6 C4

Esta página mostra o diagrama da caixa de fusíveis para o Audi A6 C4, que é essencial para a manutenção e reparos adequados do veículo. As localizações típicas da caixa de fusíveis para este modelo incluem o compartimento do motor e o interior do veículo, geralmente no lado do motorista. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura e eficiente do veículo, por isso é importante ter uma visão geral da sua configuração.
