Audi 80 B3 (1986-1991) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Audi 80 B3 (1986–1991), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

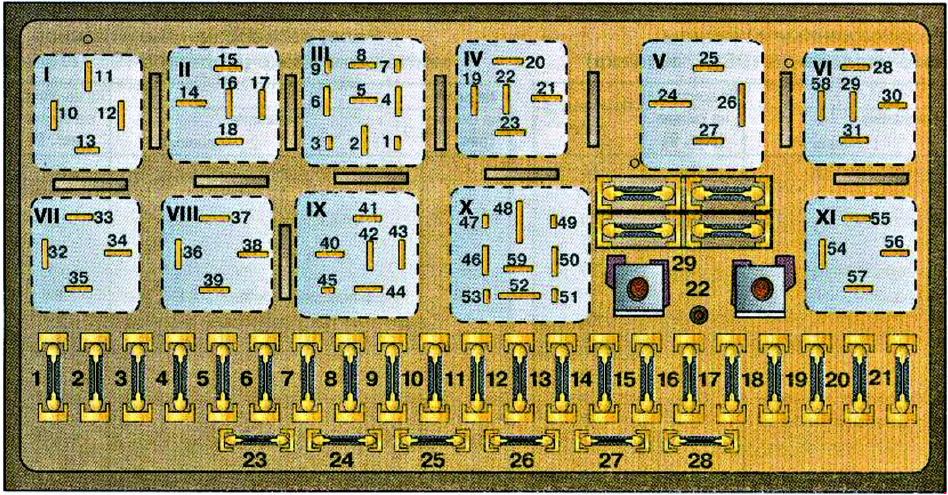

Audi 80 B3 (1986-1991) – diagrama de fusíveis
Ano de fabricação: 1986, 1987, 1988, 1989, 1990, 1991.
O fusível do isqueiro (tomada de força) no Audi 80 B3 (1986-1991) é o fusível 4 na distribuição de fusíveis
| Número |
Descrição |
Amperagem [A] |
| 1 |
Faróis de nevoeiro, luz de nevoeiro traseira
|
15 |
| 2 |
Faróis de emergência
|
15 |
| 3 |
Buzina;
Luzes de freio.
|
25 |
| 4 |
Luzes de leitura;
Compartimento de bagagem;
Isqueiro;
Iluminação interior;
Espelho de maquilhagem;
Computador de bordo;
Rádio;
Relógio;
Ar condicionado automático;
Sistema de alarme.
|
15 |
| 5 |
Ventilador de arrefecimento do radiador
|
30 |
| 6 |
Piscas laterais, luzes de estacionamento, direita
|
5 |
| 7 |
Piscas laterais, luzes de estacionamento, esquerda
|
5 |
| 8 |
Farol principal, direito, luzes altas
|
10 |
| 9 |
Farol principal, esquerdo, luzes altas
|
10 |
| 10 |
Luzes de médios, direita
|
10 |
| 11 |
Luzes de médios, esquerda
|
10 |
| 12 |
Conjunto de piscas;
Luzes de marcha-atrás;
Auto-Check;
Controlo de velocidade de cruzeiro;
ABS;
Computador de bordo;
Bloqueios de diferencial;
Interruptor de temperatura eletrónico;
Unidade de controlo da válvula de regulação;
Unidade de controlo do funcionamento do ventilador de arrefecimento do radiador.
|
15 |
| 13 |
Bomba de combustível;
Regulador de aquecimento.
|
15 |
| 14 |
Tomada;
Compartimento do motor;
Luzes da matrícula.
|
5 |
| 15 |
Limpadores de para-brisas;
Interruptor térmico;
Ventilador de arrefecimento do radiador;
Piscas;
Interruptor de pressão do sistema de ar condicionado.
|
25 |
| 16 |
Aquecimento do vidro traseiro;
Aquecimento do espelho exterior.
|
30 |
| 17 |
Ventilador de ar fresco;
Ar condicionado.
|
30 |
| 18 |
Espelhos elétricos;
Limpador do vidro traseiro (Coupé). |
5 |
| 19 |
Fecho centralizado, sistema de aquecimento do fecho
|
10 |
| 20 |
Ventilador de arrefecimento do radiador (passo 1);
Arrefecimento do radiador após o trabalho.
|
30 |
| 21 |
Diagnóstico
|
10 |
| 21 |
Isqueiro traseiro
|
25 |
| 22 |
Não utilizado
|
– |
| 23 |
Bancos elétricos com memória;
Banco elétrico.
|
30 |
| 24 |
Controlo do motor I
|
10 |
| 25 |
Bancos aquecidos
|
30 |
| 26 |
Luzes diurnas (Canadá)
|
5 |
| 27 | Controlo do motor I (a partir de setembro de 1987) | 10 |
| 28 |
Controlo do motor II
|
15 |
| 29 |
Fusíveis sobressalentes
|
15 |
| Relés | ||
| I |
Faróis de nevoeiro, J5
|
|
| II | até 1990:
Arrefecimento do radiador (fase 2), J101; a partir de 1990: Não utilizado. |
|
| III |
Unidade de controlo do sistema de arrefecimento do ventilador do radiador, J138
|
|
| IV | até 1990:
Não utilizado; a partir de 1990: Lavalampen, J39. |
|
| V |
Relé de redução de carga, J18
|
|
| VI | até 1990:
Ventilador de ar fresco A/C, J11; a partir de 1990: Relé do ventilador de alta velocidade do radiador, J101. |
|
| VII |
Buzina, J4
|
|
| VIII | Ponte entre os contactos 36 e 38 para caixas de velocidades manuais;
Caixa de velocidades automática, J60. |
|
| IX |
Pulverizador e limpador intermitente, J31
|
|
| X |
Bomba de combustível, J17
|
|
| XI |
Ventilador de arrefecimento do radiador (fase 1), J26
|
|

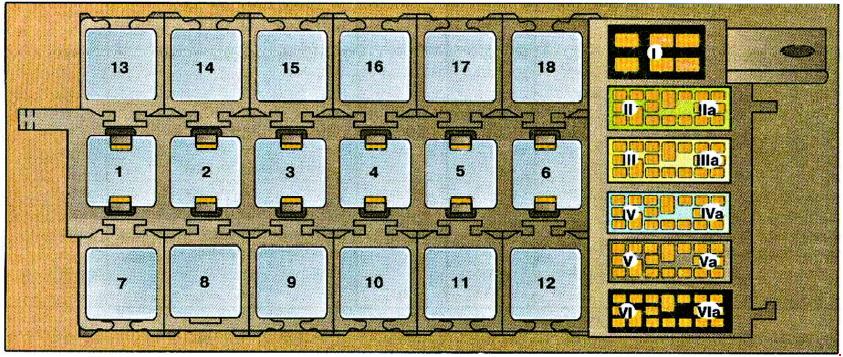

| Nº | Descrição |
| 1 |
Sistema ABS, J156
|
| 2 |
Cinto de segurança;
Rádio;
Aviso de estacionamento, J152.
|
| 3 |
Controlador de iluminação interior, J140
|
| 4 |
Unidade de controlo da embraiagem A/C, J153
|
| 5 |
Não utilizado
|
| 6 | Aviso dinâmico de pressão do óleo (sem Auto-Check), J114;
Controlador da lâmpada, dianteiro (com função Auto-Check), J123; |
| 7 |
Não utilizado
|
| 8 |
Não utilizado
|
| 9 |
Não utilizado
|
| 10 |
Não utilizado
|
| 11 |
Não utilizado
|
| 12 |
Interruptor automático
(bancos elétricos com memória,
vidros elétricos,
teto de abrir), S43
|
| 13 |
Controlador de aquecimento do banco, passageiro. J132
|
| 14 |
Controlador de aquecimento do banco, controlador, J131
|
| 15 | Relé do teto de abrir, J139;
Teto de abrir e unidade de controlo do vidro elétrico, J139. |
| 16 |
Teto de abrir e unidade de controlo do vidro elétrico, J139
|
| 17 |
Adaptador de distribuidor de fios, (conector de dispositivo opcional)
|
| 18 |
Não utilizado
|
Sobre o Audi 80 B3 (1986-1991)
O Audi 80 B3, fabricado entre 1986 e 1991, é conhecido pela sua fiabilidade e qualidade de construção. Este modelo pertence à categoria de carros de tamanho médio e foi particularmente popular na Europa. O Audi 80 B3 oferecia várias opções de motorização, incluindo motores a gasolina e diesel com cilindradas de 1.6 a 2.3 litros. O carro caracteriza-se por um design aerodinâmico e um interior confortável, que proporciona conforto mesmo em viagens mais longas. Graças à sua construção robusta e materiais de qualidade, este modelo ganhou a reputação de um veículo durável que lida com várias condições de condução.
Diagrama da caixa de fusíveis do Audi 80 B3
Esta página mostra o diagrama da caixa de fusíveis do Audi 80 B3, que é essencial para a manutenção e reparação corretas do veículo. A caixa de fusíveis está geralmente localizada no compartimento do motor ou no interior do veículo, muitas vezes no lado do condutor. Os diagramas mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com o mesmo valor de amperagem para evitar danos nos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral da sua disposição e função.
