Volvo V90 (2017-2022) – Caixa de fusíveis
Volvo V90 – Diagram da caixa de fusíveis
Ano de fabricação: 2017, 2018, 2019, 2020.
Os fusíveis do isqueiro (tomadas de energia) no Volvo V90 são os fusíveis 24 (dianteiro), 25 (traseiro), 26 (porta-malas) na caixa de fusíveis do compartimento do motor.
2017

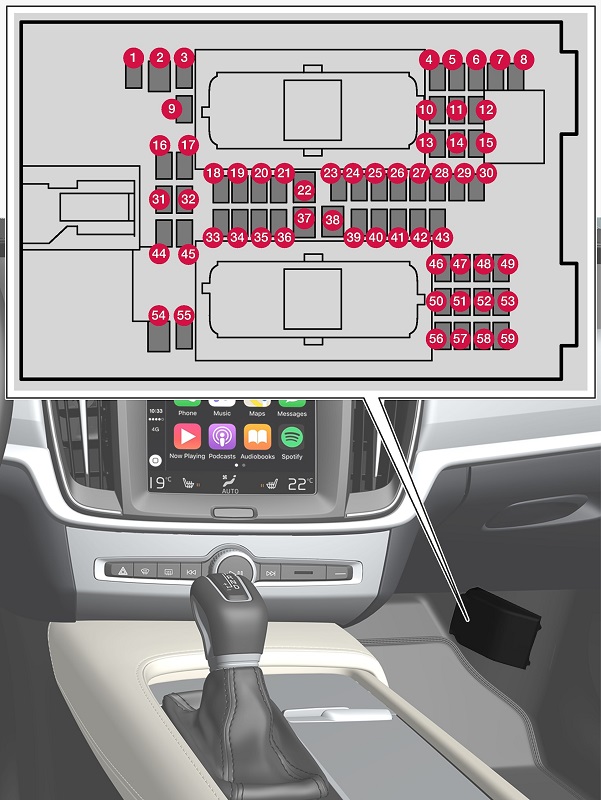

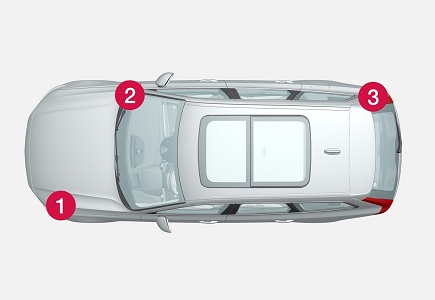

Fusíveis sob o porta-luvas
Distribuição dos fusíveis
- Os fusíveis 1, 3-21, 23-36, 39-53 e 55-59 são do tipo “Micro”.
- Os fusíveis 2, 22, 37-38 e 54 são do tipo “MCase” e devem ser substituídos em uma oficina.
| Número | Descrição | Ampères [A] |
|---|---|---|
| Número | Descrição | Ampères [A] |
| 1 | – | – |
| 2 | Tomada elétrica de 230 V no console entre os bancos, ao lado do espaço para os pés dos passageiros traseiros | 30 |
| 3 | – | – |
| 4 | Detector de movimento | 5 |
| 5 | Reprodutor multimídia | 5 |
| 6 | Display do motorista | 5 |
| 7 | Teclado no console central | 5 |
| 8 | Detector de luminosidade | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Módulo eletrônico do volante | 5 |
| 12 | Módulo do interruptor de partida e do interruptor do freio de estacionamento | 5 |
| 13 | Módulo eletrônico do volante aquecido | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Módulo de controle do sistema de ar condicionado | 10 |
| 19 | Bloqueio do volante | 7,5 |
| 20 | Tomada de diagnóstico OBDII | 10 |
| 21 | Display central | 5 |
| 22 | Módulo do ventilador do sistema de ar condicionado, dianteiro | 40 |
| 23 | – | – |
| 24 | Iluminação dos controles; Iluminação da cabine; Ajuste do espelho retrovisor interno; Detector de chuva e luz; Teclado no console entre os bancos ao lado do espaço para os pés dos passageiros traseiros; Bancos dianteiros com ajuste elétrico; Painéis de controle nas portas traseiras. | 7,5 |
| 25 | Módulo de controle da função de assistência ao motorista | 5 |
| 26 | Teto panorâmico com persiana | 20 |
| 27 | Head-up display no para-brisa | 5 |
| 28 | Interruptor de iluminação da cabine | 5 |
| 29 | – | – |
| Número | Descrição | Ampères [A] |
|---|---|---|
| 30 | Display no console do teto (sinalização de cinto de segurança não afivelado/indicador do airbag do passageiro dianteiro) | 5 |
| 31 | – | – |
| 32 | Detector de umidade | 5 |
| 33 | Módulo da porta na porta traseira direita | 20 |
| 34 | Fusíveis no porta-malas | 10 |
| 35 | Módulo de controle da função de conexão do carro à Internet; Módulo de controle do sistema telemático. | 5 |
| 36 | Módulo da porta na porta traseira esquerda | 20 |
| 37 | Módulo de controle do sistema de áudio (amplificador) (algumas versões) | 40 |
| 38 | – | – |
| 39 | Módulo da antena multibanda | 5 |
| 40 | Módulos de funções de conforto (massagem) dos bancos dianteiros | 5 |
| 41 | – | – |
| 42 | Limpador do vidro traseiro | 15 |
| 43 | Módulo de controle da bomba de combustível | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Aquecimento do banco do motorista | 15 |
| 47 | Aquecimento do banco do passageiro dianteiro | 15 |
| 48 | Bomba de líquido de arrefecimento | 10 |
| 49 | – | – |
| 50 | Módulo da porta na porta dianteira esquerda | 20 |
| 51 | Módulo de controle da suspensão (ativa) | 20 |
| 52 | – | – |
| 53 | Módulo de controle do sistema Sensus | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Módulo da porta na porta dianteira direita | 20 |
| 57 | – | – |
| 58 | TV (alguns mercados) | 5 |
| 59 | Fusível principal para os fusíveis 53 e 58 | 15 |

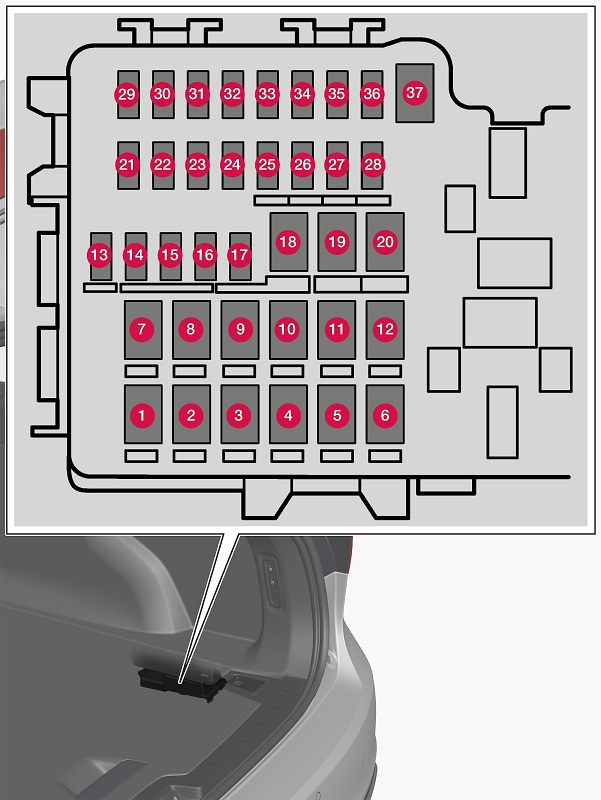

Fusíveis no porta-malas
Distribuição dos fusíveis
- Os fusíveis 13-17 e 21-36 são do tipo “Micro”.
- Os fusíveis 1-12, 18-20 e 37 são do tipo “MCase” e devem ser substituídos em uma oficina.
| Número | Descrição | Ampères [A] |
|---|---|---|
| Número | Descrição | Ampères [A] |
| 1 | Aquecimento do vidro traseiro | 30 |
| 2 | – | – |
| 3 | Compressor da suspensão pneumática | 40 |
| 4 | Bloqueio do motor do encosto do banco traseiro direito | 15 |
| 5 | – | – |
| 6 | Bloqueio do motor do encosto do banco traseiro esquerdo | 15 |
| 7 | – | – |
| 8 | Módulo de controle do sistema de redução de óxidos de nitrogênio (NOx) em motor diesel | 30 |
| 9 | Porta elétrica | 25 |
| 10 | Banco do passageiro dianteiro com ajuste elétrico | 20 |
| 11 | Módulo de controle do engate de reboque | 40 |
| 12 | Módulo do pré-tensionador do cinto de segurança, lado direito | 40 |
| 13 | Bobinas internas do relé | 5 |
| 14 | Módulo de controle do sistema de redução de óxidos de nitrogênio (NOx) em motor diesel | 15 |
| 15 | Módulo da função de detecção de movimento do pé (para abrir a porta elétrica) | 5 |
| 16 | Bloqueio de álcool; Hub USB/tomada de acessórios. | 5 |
| 17 | – | – |
| 18 | Módulo de controle do engate de reboque | 25 |
| Número | Descrição | Ampères [A] |
|---|---|---|
| 19 | Banco do motorista ajustável eletricamente | 20 |
| 20 | Módulo do pré-tensionador do cinto de segurança, lado esquerdo | 40 |
| 21 | Câmera de estacionamento | 5 |
| 22 | Fusível de reserva para iluminação traseira | 10 |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Módulo de controle de airbags e pré-tensionadores de cinto de segurança | 5 |
| 27 | – | – |
| 28 | Aquecimento do banco, traseiro esquerdo | 15 |
| 29 | – | – |
| 30 | Informações de ponto cego (BLIS): Módulo de controle, sinal de ré externo | 5 |
| 31 | – | – |
| 32 | Módulos dos pré-tensionadores dos cintos de segurança | 5 |
| 33 | Atuador de recirculação de gases de escape (gasolina, algumas versões de motor) | 5 |
| 34 | – | – |
| 35 | Módulo de controle da tração nas quatro rodas (AWD) | 15 |
| 36 | Aquecimento do banco, traseiro direito | 15 |
| 37 | – | – |
Fusíveis no compartimento do motor
Distribuição dos fusíveis
No lado interno da tampa, há uma etiqueta que mostra a distribuição dos fusíveis.
- Os fusíveis 18-30, 35-37, 46-54 e 55-70 são do tipo “Micro”.
- Os fusíveis 31-34, 38-45 e 71-78 são do tipo “MCase” e devem ser substituídos em uma oficina.
| Número | Descrição | Ampères [A] |
|---|---|---|
| 24 | Alimentação 12 V no console entre os bancos, dianteiro | 15 |
| 25 | Alimentação 12 V no console entre os bancos, ao lado do espaço para os pés dos passageiros da segunda fila de bancos | 15 |
| 26 | Alimentação 12 V no porta-malas | 15 |
Nota importante:
O documento original estava incompleto. As informações fornecidas acima representam as partes básicas para identificar os fusíveis das tomadas de energia (isqueiro). Para informações completas sobre todos os fusíveis, consulte o manual oficial do veículo.
