Toyota Land Cruiser 80/J80 (1990-1997) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota Land Cruiser 80 (J80) (1990–1997), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.

Diagrama de fusíveis e relés – Toyota Land Cruiser 80/J80

Aplica-se a veículos fabricados nos anos:

1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.



O fusível 1 na caixa de fusíveis do painel de instrumentos é responsável pelo isqueiro (tomadas de energia).

Caixa de fusíveis na cabine

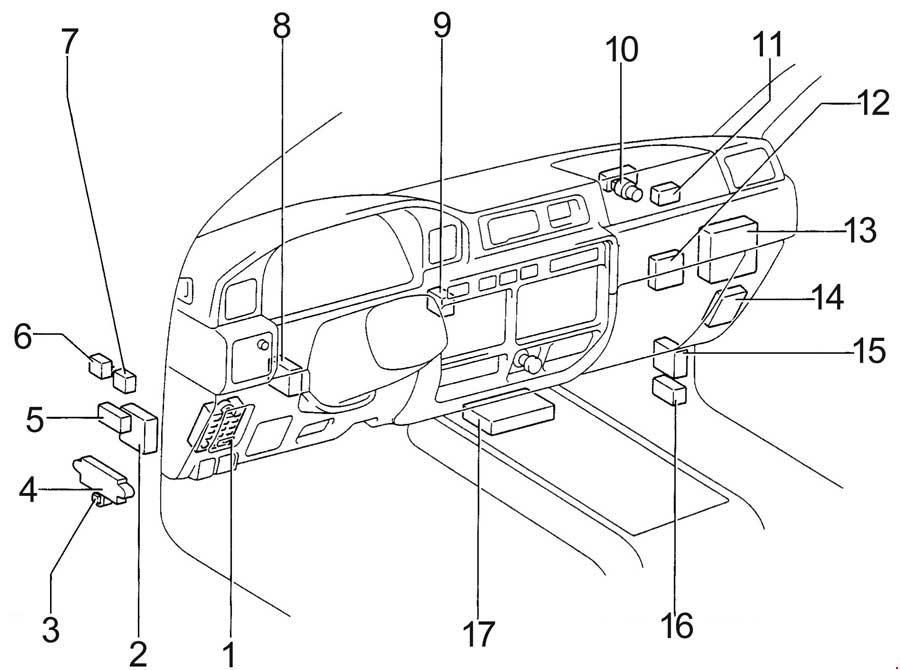

Localização

Descrição

1. Caixa de fusíveis
2. ECU do ABS
3. Relé de abertura de circuito
4. Caixa de fusíveis do relé
5. Relé de controle do bloqueio do diferencial central
6. Relé de aviso do cinto de segurança
7. Relé de controle de luz
8. ECU do controle de cruzeiro
9. Amplificador do sistema de ar condicionado
10. Temperatura do líquido de arrefecimento do motor, Relé de interrupção
11. Relé de controle de velocidade do ventilador
12. Amplificador do ar condicionado
13. Módulo de controle do motor
14. Amplificador estéreo
15. ECU de bloqueio do diferencial
16. Relé da luz do cilindro da chave de ignição
17. Grupo de sensores do airbag

Localizado atrás do painel de instrumentos no lado do motorista.

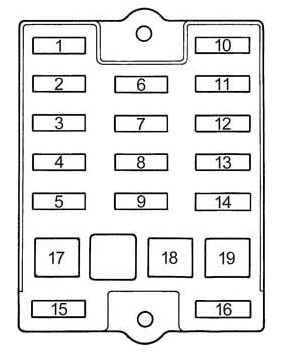

Número	Amperagem [A]	Descrição
1	15A	Isqueiro; Espelhos retrovisores elétricos; Display digital do relógio; Rádio; Toca-fitas; Antena elétrica; Bloqueio automático da transmissão; Sistema de airbag SRS.
2	15A	Luzes traseiras; Iluminação da placa de licença; Luzes de posição e piscas laterais dianteiros; Iluminação do painel de instrumentos; Relógio; Iluminação do porta-luvas.
3	15A	Sistema de diagnóstico a bordo
4	10 A	Luzes de freio; Sistema de injeção multiponto/sequencial; Desativação do controle de cruzeiro; Bloqueio automático da transmissão.
5	20A	Aquecedor do vidro traseiro
6	20A	Limpadores e lavadores do para-brisa; Limpador e lavador do vidro traseiro.
7	10 A	Odômetro e indicadores; Indicadores de lembrete de serviço e sinais sonoros (exceto luzes de bateria fraca e portas abertas); Luzes de emergência.
8	7,5A	Ligar as luzes de sinalização
9	15A	Sistema de controle de cruzeiro
10	10 A	Sistema de airbag SRS
11	20A	Sistema de ar condicionado
12	7,5A	Sistema de injeção multiponto/sequencial; Sistema de controle de emissões; Sistema de airbag SRS.
13	10 A	Sistema de ar condicionado
14	30A	Sistema de bloqueio do diferencial
15	–	Não utilizado
16	–	Não utilizado
17	–	Não utilizado
18	40A	Sistema de ar condicionado
19	30A	Vidros elétricos; Sistema de travamento elétrico; Teto solar elétrico.

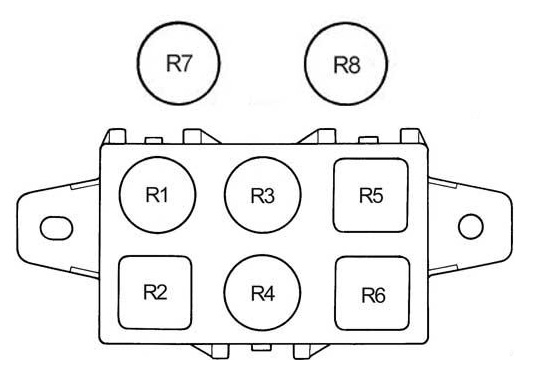

Caixa de fusíveis

Número	Relé
R1	Desembaçador
R2	Aquecedor
R3	Relé de potência
R4	Luzes traseiras
R5	Piscas
R6	Não utilizado
R7	Ventilador de arrefecimento
R8	Ventilador – alta velocidade

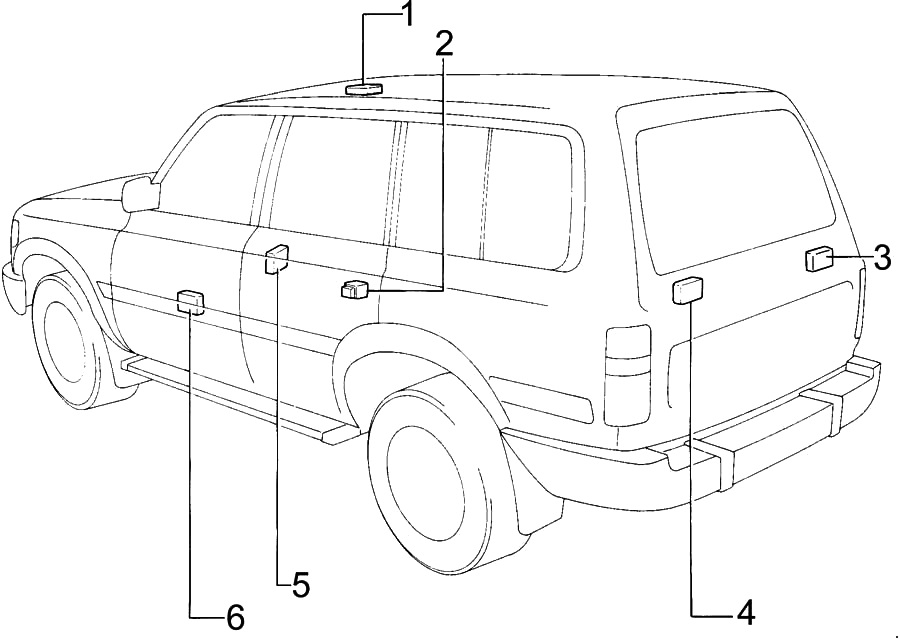

Elementos adicionais

Descrição

1. Relé de controle do teto solar
2. Relé do aquecedor traseiro
3. Amplificador de graves
4. Relé do limpador traseiro
5. Unidade de controle de bloqueio da transmissão
6. Relé de controle do travamento da porta.

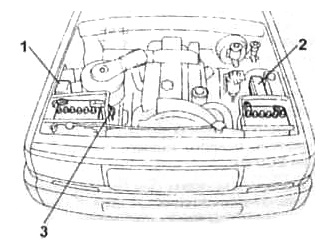

Caixa de fusíveis no compartimento do motor

Localização

Descrição

1. Caixa de junção
2. Caixa de fusíveis e relés
3. Fusível de alta potência

A caixa de fusíveis está localizada perto da bateria.

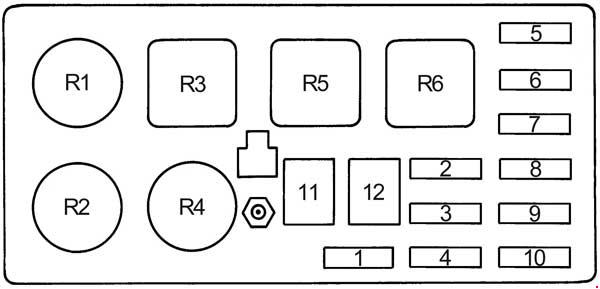

Número	Amperagem [A]	Descrição
1	–	Não utilizado
2	7,5A	Sistema de carregamento; Luz de aviso de bateria fraca.
3	15A	Sistema de injeção multiponto/sequencial
4	20A	Circuito não presente
5	15A	Faróis direitos
6	15A	Faróis esquerdos
7	–	Não utilizado
8	–	Não utilizado
9	15A	Luzes de emergência, buzina

10	10 A	Iluminação interior; Iluminação pessoal; Iluminação do porta-malas; Luz indicadora do interruptor de ignição; Luz de aviso de portas abertas; Relógio; Rádio; Toca-fitas; Antena elétrica; Iluminação de boas-vindas.
11	50A	Todos os elementos nos circuitos “CIG”, “WIPER”, “GAUGE”, “TURN”, “ECU-IG”, “REAR-HTR”, “IGN”, “DIFF” e “FL POWER”
12	60A	Sistema de prevenção de bloqueio das rodas
Relé
R1		EFI principal
R2		Buzina
R3		Não utilizado
R4		Não utilizado
R5		Farol
R6		Não utilizado
