Toyota Land Cruiser Prado (J90) (1996-2002) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota Land Cruiser Prado (J90) (1996–2002), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.

Diagrama de fusíveis e relés – Toyota Land Cruiser Prado (J90)

Aplica-se a novos veículos nos anos:

1996, 1997, 1998, 1999, 2000, 2001, 2002.

Cabine

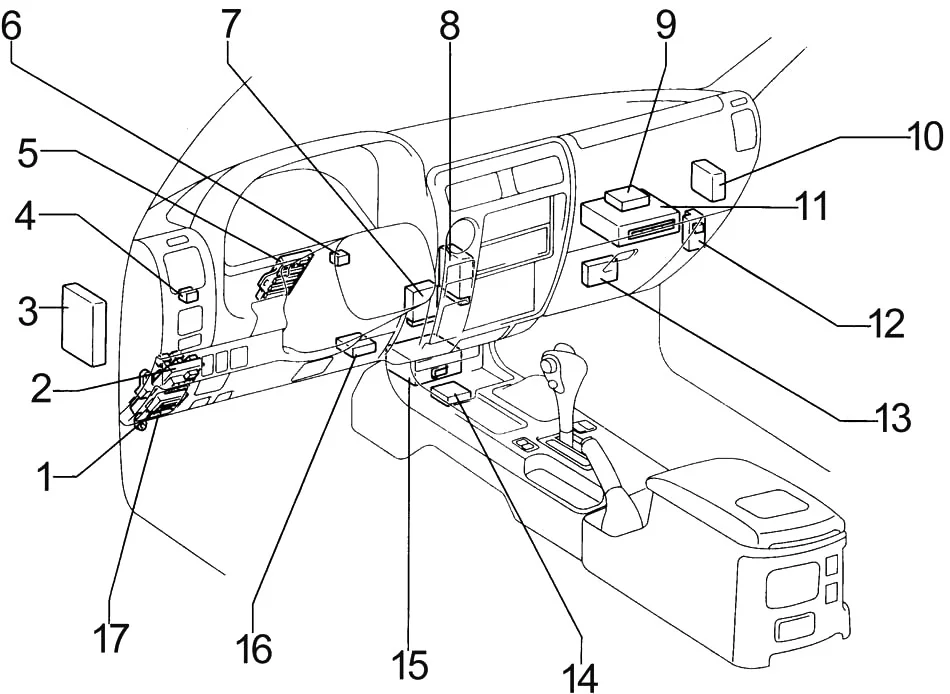

Direção à esquerda

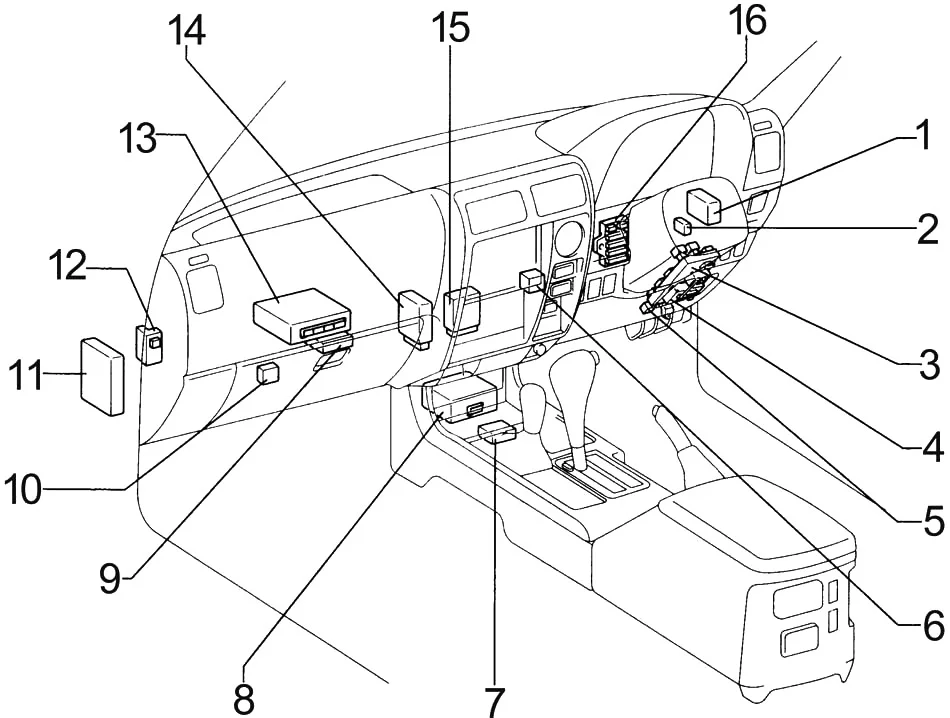

1. Relé de integração
2. Caixa de fusíveis
3. ECU do controle de cruzeiro
4. Relé de seleção da bomba de combustível (5VZ-FE com tanque de combustível auxiliar)
5. Centro J/B
6. Amplificador de chave transponder (Europa)
7. Computador de chave transponder (Europa)
8. Relé de controle da antena automática
9. ECU de emissões (3RZ-F)
   Temporizador de aquecimento (1KZ-T, 3L)
10. ECU do ABS
11. ECU do motor (M/T)
    Motor e ECU do ECT (A/T) (5VZ-FE, 3RZ-FE, 1KZ-TE)
12. Caixa de fusíveis do relé
13. Amplificador do ar condicionado
14. Sensor de atraso do ABS
15. Conjunto do sensor do airbag
16. Relé das luzes diurnas
17. Relé de abertura do circuito



Direção à direita

1. ECU do ABS
2. Amplificador de chave transponder (Austrália, Europa)
3. Caixa de fusíveis
4. Relé de integração
5. Relé de abertura do circuito
6. Relé de seleção da bomba de combustível (5VZ-FE, 3RZ-FE com tanque de combustível auxiliar)
7. Sensor de atraso do ABS
8. Conjunto do sensor do airbag
9. ECU de emissões (3RZ-F)
   Temporizador de aquecimento (3L)
10. Amplificador do ar condicionado
11. ECU do controle de cruzeiro
12. Caixa de fusíveis do relé
13. ECU do motor (M/T)
    Motor e ECU do ECT (A/T) (5VZ-FE, 3RZ-FE, 1KZ-TE)
14. Relé de controle da antena automática
15. Computador de chave transponder (Austrália, Europa)
16. Centro J/B

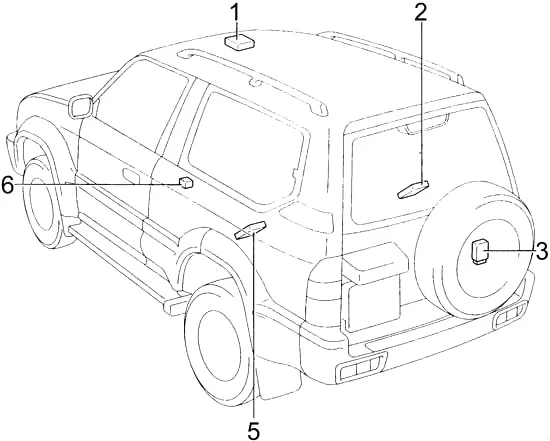

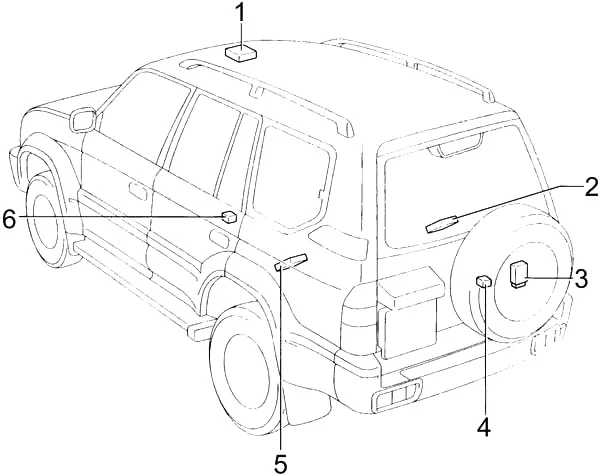

5 portas

3 portas

1. Relé de controle do teto solar
2. Controlador sem fio da trava da porta (GCC)
3. Relé do limpador traseiro
4. Relé do ar condicionado traseiro
5. ECU de controle 4WD
6. Relé do aquecedor traseiro

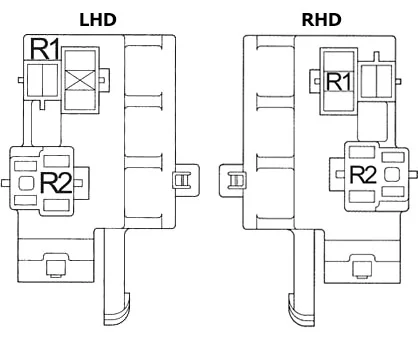

Caixa de fusíveis da cabine

O painel de fusíveis está localizado atrás da tampa do painel de instrumentos no lado do motorista.

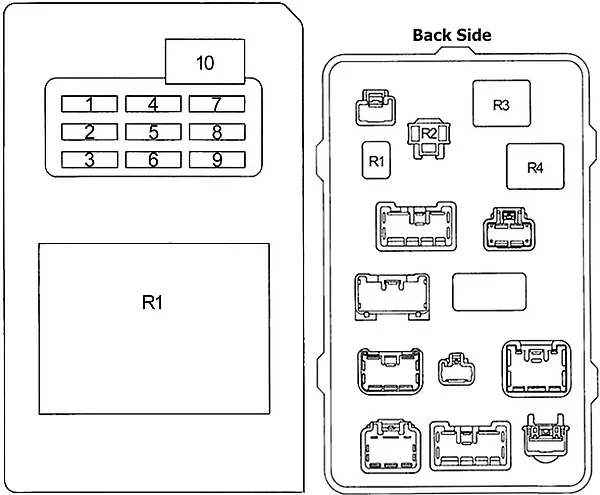

Diagrama (Tipo 1)

Número	Amperagem	Descrição
1	15	Aquecimento dos bancos
2	15	Acendedor de cigarros, antena, rádio e reprodutor, conjunto do sensor do airbag, interruptor de controle remoto dos espelhos
3	15	Farol de neblina, ECU do ABS, ECU da trava sem fio
4	20	Controlador 4WD
5	10	Sinalizadores de direção e luz de advertência
6	10	Indicador combinado, luz de ré, alternador, relé do aquecedor traseiro, luz indicadora do ABS, luz indicadora do controle de cruzeiro, indicador de acessórios, controlador 4WD, interruptor de posição “P”, indicador do tanque de combustível, relé de potência, relé do desembaçador, interruptor do desembaçador do vidro traseiro, luz indicadora do cinto de segurança, luz de boas-vindas da porta, interruptor de partida em ponto morto
7	15	Antena, ECU do ABS, ECU do controle de cruzeiro, interruptor de controle e direção do guincho, interruptor do aquecedor dos espelhos, relé do aquecedor dos espelhos
8	20	Limpador e lavador do para-brisa, limpador e lavador do vidro traseiro
9	7,5	Conjunto do sensor do airbag, relé EFI, luz indicadora de carga, computador de chave transponder, sistema de injeção multiponto/sequencial, temporizador de aquecimento, carburador (3RZ-F)
10	30	Alimentação dos bancos, relé de integração (trava da porta), vidros elétricos, teto solar elétrico
Relé
R1	Relé de integração
Relé (traseiro)
R1	Buzina
R2	Ligar o pisca
R3	Relé de potência
R4	Desembaçador

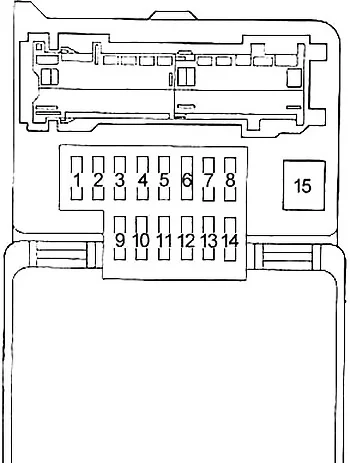

Diagrama (Tipo 2)

Número	Amperagem [A]	Descrição
1	15	Acendedor de cigarros, rádio e reprodutor, relógio, sistema de ar condicionado, conjunto do sensor do airbag, interruptor de controle remoto dos espelhos, cinto de segurança
2	10	Conjunto do sensor do airbag, relé EFI, luz indicadora de carga, computador de chave transponder, sistema de injeção multiponto/sequencial, temporizador de aquecimento
3	10	Relógio
4	10	Contador combinado, luz de ré, alternador, relé do aquecedor traseiro, luz indicadora do ABS, luz indicadora do controle de cruzeiro, contador de acessórios, controlador 4WD, interruptor de posição “P”, indicador do tanque de combustível, relé de potência, relé do desembaçador, interruptor do desembaçador do vidro traseiro, luz indicadora do cinto de segurança, luz de boas-vindas da porta, interruptor de partida em ponto morto
5	15	Aquecimento dos bancos
6	15	Luzes de emergência, buzina
7	20	Controlador 4WD
8	15	Farol de neblina traseiro, controle de cruzeiro, ECU da trava sem fio
9	5	Sistema de partida
10	20	Limpador e lavador do para-brisa, limpador e lavador do vidro traseiro
11	15	Luzes de freio, luz de freio montada na parte superior, sistema de controle de bloqueio da transmissão, sistema antibloqueio;
12	15	Sistema antibloqueio, controle de cruzeiro
13	15	Desembaçador do vidro traseiro
14	10	Luz traseira, iluminação da placa de matrícula, controle de nível do feixe dos faróis, iluminação do teto nas portas, iluminação do contador, iluminação do painel de instrumentos e interruptores, relé das luzes diurnas
15	30	Alimentação dos bancos, relé de integração (trava da porta), vidros elétricos, teto solar elétrico



Caixa de fusíveis

Número	Relé
R1	5VZ-FE, 3RZ-FE com tanque de combustível auxiliar: Bomba de combustível auxiliar forçada
	1KZ-TE: Válvula de sobrecarga
R2	–

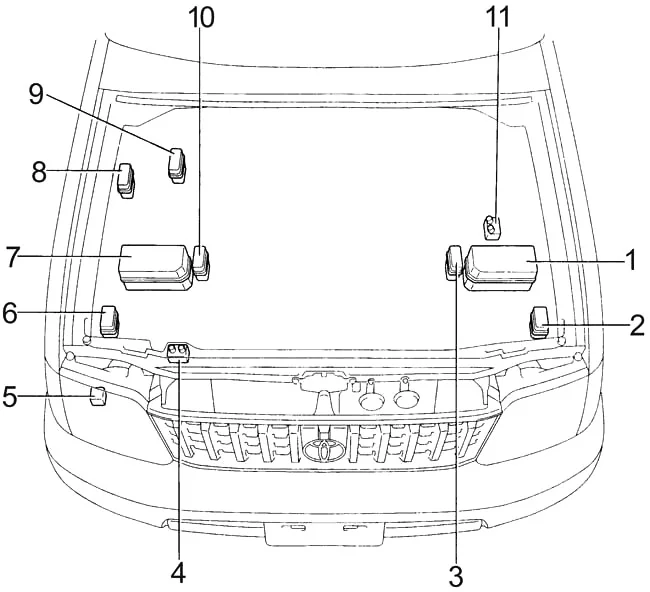

Compartimento do motor

1. Caixa de fusíveis (gasolina, diesel LHD)
2. Caixa de fusíveis do relé do ar condicionado (gasolina, diesel LHD (ar condicionado duplo))
3. Caixa de fusíveis do relé adicional (diesel LHD)
4. Relé principal do guincho (diesel)
5. Relé de limpeza dos faróis
6. Caixa de fusíveis do relé do ar condicionado (diesel RHD (ar condicionado duplo))
7. Caixa de fusíveis (diesel RHD)
8. Relé do ABS (lado esquerdo)
9. Relé do ABS (RHD)
10. Caixa de fusíveis do relé adicional (diesel RHD)
11. Relé principal do guincho (gasolina)

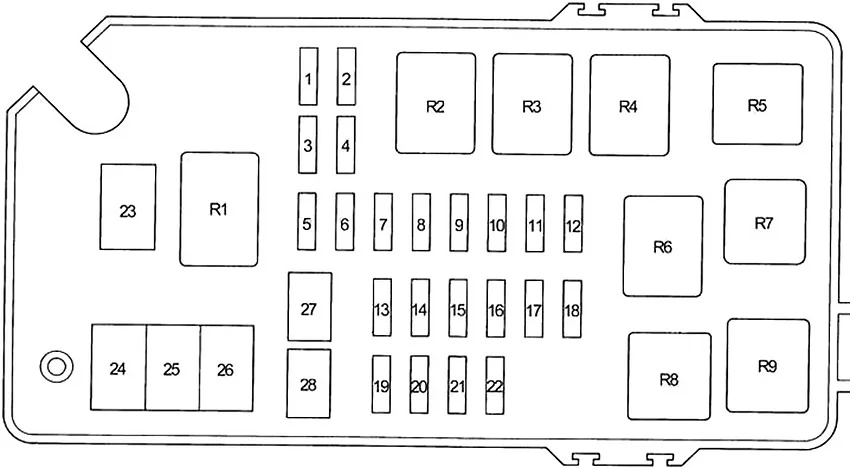

Diagrama da caixa de fusíveis no compartimento do motor

Número	Amperagem [A]	Descrição
1	20	Tomadas elétricas
2	20	Tomadas elétricas
3	15	Faróis de neblina
4	15	Aquecedores dos espelhos externos
5	10	Luz traseira, iluminação da placa de matrícula, controle de nível dos faróis, iluminação do teto nas portas, iluminação dos instrumentos, iluminação do painel de instrumentos e interruptores, relé das luzes diurnas
	15	Sistema antibloqueio
	15	Sistema de ar condicionado
6	10	Sistema de ar condicionado
7	10	com DRL: Farol direito (luz baixa)
8	10	com DRL: Farol esquerdo (luz baixa)
9	10	Farol direito
	10	com DRL: Farol direito (luz alta)
10	10	Farol esquerdo
	10	com DRL: Farol esquerdo (luz alta)
11	10	Aquecedor de viscosidade
12	7,5	Sistema de partida
13	20	Ventilador elétrico de resfriamento
14	15	Aquecedor do vidro traseiro
15	15	Luzes de freio, luz de freio montada na parte superior, sistema de controle de bloqueio da transmissão, sistema antibloqueio, sistema de controle de estabilidade do veículo;
16	10	Aquecedor traseiro
	7,5	Sistema de diagnóstico a bordo
17	7,5	Sistema de carregamento
18	20	Sistema de ar condicionado traseiro

19	10	Iluminação interior, iluminação pessoal, iluminação do porta-malas, relógio, sistema de áudio, hodômetro, antena, luz indicadora de porta aberta, relé de integração
20	15	Sistema de áudio
21	15	Luzes de emergência, buzina
22	15	Sistema de injeção multiponto/sequencial
	15	1KZ-TE: Sistema de injeção multiponto/sequencial
23	60	Sistema antibloqueio
	100	Sistema antibloqueio, sistema de controle de estabilidade do veículo
24	60	Sistema de ar condicionado
25	80	Diesel: sistema de ignição do motor
26	100	Relé dos faróis traseiros, “PWR OUTLET (FR)”, “PWR OUTLET (RR)”, “DEFOG”, “STOP”, “ALT-S”, “AM1”, “ABS”
	80	1KZ-T, 3L: Relé dos faróis traseiros, “PWR OUTLET (FR)”, “PWR OUTLET (RR)”, “DEFOG”, “STOP”, “ALT-S”, “AM1”
27	50	Chave de ignição, sistema de partida, relé do limpador de faróis, aquecedor de combustível, “ECU-B”, “INDICADOR” “POWER”
28	30	Chave de ignição, diodo (vela de incandescência), acendedor de cigarros, bobina de ignição e distribuidor (carburador), “IGN”
Relé
R1	Dimmer (LHD Europa)
R2	5VZ-FE, 3RZ-FE: EFI
	1KZ-TE: ECD
R3	Aquecedores dos espelhos externos (MIR HTR)
R4	Aquecedor do vidro traseiro (DEFOG)
R5	Tomadas de energia (PWR OUTLET)
R6	Luzes traseiras
R7	Motor de partida (gasolina (ST))
R8	Farol (HEAD)
R9	Aquecedor

Caixa de fusíveis do relé do ar condicionado (ar condicionado duplo)

Número	Relé
R1	Embreagem do compressor do ar condicionado (MG CLT)
R2	Ventilador elétrico de resfriamento (CDS FAN)

Caixa de fusíveis do relé (Diesel)

Número	Relé
R1	Motor de partida (ST)
R2	Sistema de iluminação (SUB GLW)

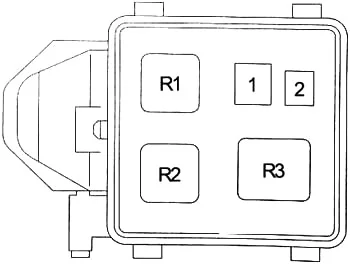

Caixa de fusíveis do ABS

Número	Fusível	Amperagem [A]	Descrição
1	ABS	60	Sistema antibloqueio
2	ABS	40	Sistema antibloqueio
Relé
R1	Sistema de controle de tração (TRC)
R2	Sistema antibloqueio (ABS MTR)
R3	Sistema antibloqueio (ABS SOL)
