Toyota Camry XV20 (1996-2001) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota Camry XV20 (1996–2001), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.

Diagrama de fusíveis e relés – Toyota Camry (XV20)

Aplica-se a veículos novos nos anos:

1996, 1997, 1998, 1999, 2000, 2001.

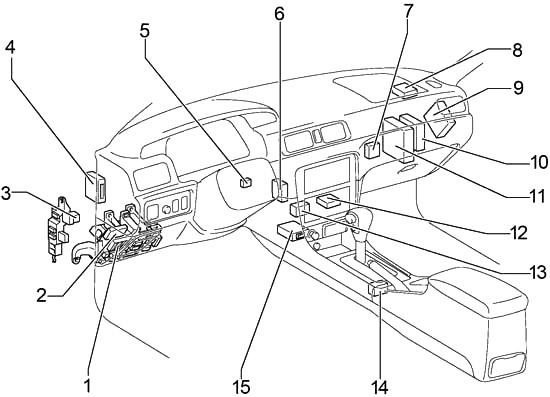

Cabine

1. Caixa de fusíveis
2. Relé integrado
3. Ativador da luz de mudança de direção
4. ECU do controle de cruzeiro
5. Amplificador da chave transponder
6. Relé da luz diurna (principal)
7. Amplificador do ar condicionado (ar condicionado manual)
8. ECU do sistema antifurto
9. ECU do ABS (ABS e ECU de tração)
10. Amplificador estéreo
11. Módulo de controle do motor
12. Unidade de controle do ar condicionado (ar condicionado automático)
13. ECU do travamento de portas sem chave
14. ECU do travamento da transmissão
15. Unidade do sensor do airbag central

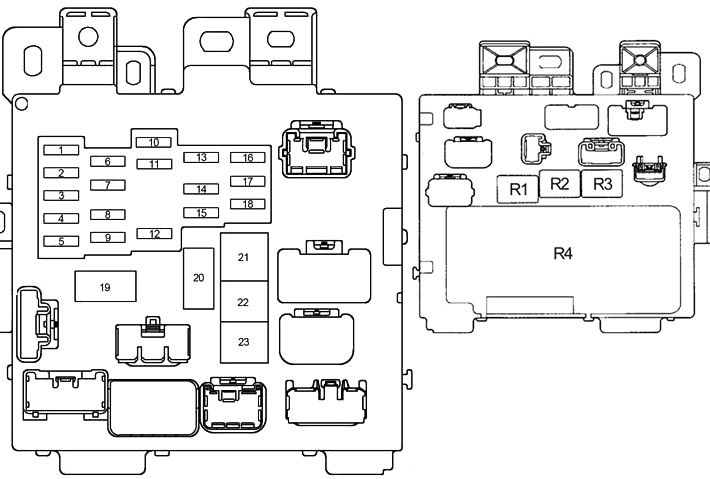

Diagrama da caixa de fusíveis na cabine

O painel de fusíveis está localizado atrás do porta-luvas, no lado do motorista do painel.

Número	Amperes [A]	Descrição
1	20	Aquecimento dos bancos
2	10	Sistema de ar condicionado, desembaçador do vidro traseiro, sistema de partida
3	10	Indicadores e medidores, luzes de ré, controle de cruzeiro, sistema de carregamento, sistema de controle de tração, sistema de luzes diurnas, vidros elétricos, indicadores de lembrete de manutenção e sinais de aviso acústicos
4	20	1996-1998: Limpadores e lavadores do para-brisa
	25	1999-2001: Limpadores e lavadores do para-brisa
5	10	Desembaçador do espelho externo
6	15	Controle de cruzeiro, sistema antibloqueio, antena de alimentação, sistema de airbag SRS, pré-tensores dos cintos de segurança, sistema antifurto, sistema de controle de travamento da transmissão, sistema de controle de tração, sistema de luzes diurnas, travamento com sistema de controle remoto sem fio, sistema de injeção de combustível multiponto/sequencial
7	5	Indicadores e medidores, sistema de carregamento, sistema de airbag SRS, pré-tensores dos cintos, sistema de injeção de combustível multiponto/sequencial
8	15	Luzes de freio, controle de cruzeiro, luz de freio de posição elevada, sistema antibloqueio, sistema de controle de travamento da transmissão, sistema de injeção de combustível multiponto/sequencial
9	10	Luzes de estacionamento, luzes da placa de licença, luzes traseiras, luzes de posição laterais dianteiras, sistema de luzes diurnas, sistema de injeção de combustível multiponto/sequencial
10	15	No ponto de alimentação
11	7,5	Sistema de diagnóstico a bordo
12	15	Faróis de neblina
13	5	Indicadores e medidores, sistema de injeção de combustível multiponto/sequencial

14	25	Sistema de travamento das portas, sistema antifurto, sistema de controle da porta do tanque;
15	7,5	Luz de mudança de direção e medidor, sistema de áudio, acendedor de cigarros, iluminação do porta-luvas, relógio, controle de iluminação do painel de instrumentos, indicadores de lembrete de manutenção, iluminação do painel de controle do ar condicionado, iluminação do cinzeiro, pisca-alerta, sistema de luzes diurnas, sistema de controle de aquecimento dos bancos, desembaçador do vidro traseiro, sistema de transmissão automática controlada eletronicamente
16	7,5	Pisca-alerta
17	7,5	Sistema de áudio, antena de alimentação
18	15	Acendedor de cigarros, sistema de controle de travamento da transmissão, controle dos espelhos elétricos, sistema antifurto, sistema de travamento motorizado das portas, sistema de airbag SRS, pré-tensores dos cintos de segurança, desembaçador dos espelhos externos, sistema de ar condicionado
19	–	Filtro de ruído
20	–	Filtro de ruído
21	40	Desembaçador do vidro traseiro
22	30	Sistema de controle dos vidros elétricos, bancos elétricos, teto solar elétrico
23	40	1996-1999: Produto de limpeza dos faróis
		2000-2001: fusíveis “POWER-OUTLET”, “CIG”, “RAD-2”, “TURN”, “WIPER”, “ECU-IG”, “GAUGE” e “HEATER”
Relés
R1	Alimentação
R2	Desembaçador
R3	Luzes traseiras
R4	Relé de integração

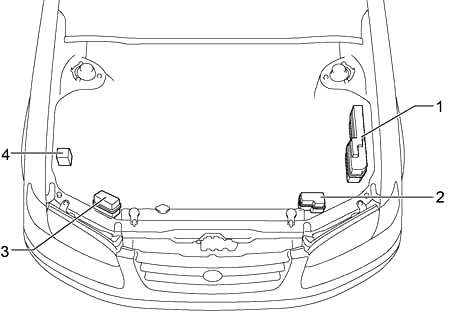

Motor

1. Caixa de fusíveis
2. Caixa de fusíveis adicional (esquerda)
3. Caixa de fusíveis adicional (direita)
4. Atuador e ECU do ABS

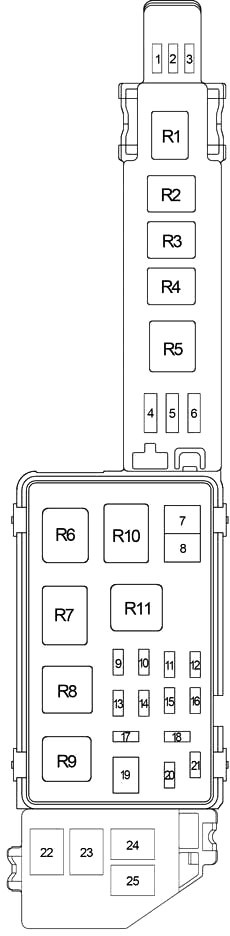

Diagrama da caixa de fusíveis no compartimento do motor

Número	Amperes [A]	Descrição
1	25	1999-2001: sensor A/F
2	–	Não utilizado
3	10	Sistema de ar condicionado
4	10	Fusível de reserva
5	15	Fusível de reserva
6	30	Fusível de reserva
7	30	Ventiladores elétricos de arrefecimento
8	30	Ventiladores elétricos de arrefecimento
9	5	Sistema de carregamento
10	15	1996-1999: Farol direito
			20	2000-2001: Farol direito
					11	15	Sistema de injeção de combustível multiponto/sequencial
					12	10	Buzina, sistema antifurto
			13	10	1996-1999: Pisca-alerta
	15	2000-2001: Luz de emergência
	14	30	Luz de mudança de direção e medidor, sistema de airbag SRS, pré-tensores dos cintos de segurança SEAT, sistema de injeção de combustível multiponto/sequencial, fusíveis “IGN” e “STARTER”
	15	5	Nenhum circuito
16	15	1996-1999: Farol esquerdo
			20	2000-2001: Farol esquerdo
					17	20	Sistema de áudio
					18	–	Não utilizado

19	40	1996-1998: Fusíveis TESTA (RH-HI), TESTA (RH-LO)
		1999: Fusíveis TESTA RH (UPR), TESTA RH, H-LP RH (LWR)
		2000-2001: Fusíveis TESTA RH (UPR), TESTA (RH), H-LP RH (LWR) e TESTA (LH)
20	7,5	Sistema antifurto, sistema de luzes diurnas, relógio, travamento com sistema de controle sem fio, iluminação do interruptor de partida, iluminação pessoal, iluminação do porta-malas, teto solar elétrico, iluminação interna, iluminação do espelho de maquiagem, iluminação das portas, sistema de travamento elétrico
21	7,5	1996-1997: Controle de cruzeiro, sistema antibloqueio, sistema de airbag SRS
	10	1998-2001: Controle de cruzeiro, sistema antibloqueio, sistema de airbag SRS, pré-tensores dos cintos de segurança
22	100	Fusíveis “RDI” e “CDS”
23	–	Não utilizado
24	50	Fusíveis “AM1” e “A/C”
25	30	Nenhum circuito
			Relés
			R1	MG CLT
R2	CIR OPN
R3	Ventilador elétrico de arrefecimento (nº 2)
R4	Ventilador elétrico de arrefecimento (nº 3)
R5	Sistema de ar condicionado
R6	Principal
R7	EFI
R8	Farol
R9	Motor de partida
R10	Buzina
R11	Ventilador elétrico de arrefecimento (nº 1)

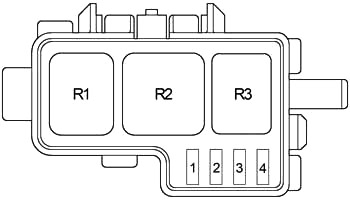

Caixa de fusíveis adicional (DRL)

Número	Amperes [A]	Descrição
1	–	Não utilizado
2	5	Sistema de luzes diurnas
3	10	Farol esquerdo
			4	10	Farol direito
						Relés
R1	TMA
R2	Sistema de luzes diurnas
R3	A/F HTR

Caixa de fusíveis adicional (ABS)

Número	Amperes [A]	Descrição
1	60	ABS
Relés
R1	Motor ABS
R1	ABS SOL
