Suzuki Jimny (1998-2020) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Suzuki Jimny (1998–2020), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Suzuki Jimny – diagrama de fusíveis
Ano de fabricação: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 e 2017.
Compartimento do motor
No Suzuki Jimny com motores a gasolina, está localizado à esquerda, ao lado da bateria. Em motores a diesel – à direita.
Tipo 1
Descrição
| 1 | 80A WATT (bateria, gerador) |
| 2 | 50A ABS (módulo ABS) |
| 3 | 60A IG (interruptor de ignição) |
| 4 | 30A (iluminação, etc. – circuito do bloco de montagem na cabine) |
| 5 | 30A (iluminação, etc.: – circuito do bloco de montagem na cabine) |
| 6 | 15A HEAD L (instrumento, farol esquerdo) |
| 7 | 15A HEAD R (farol direito) |
| 8 | 15A F1 (relé principal) |
| 9 | 15A A / C (relé e ventilador elétrico do condensador) |

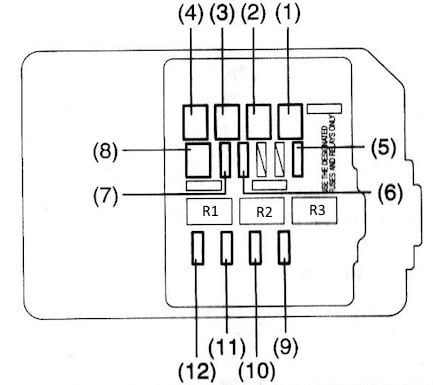

Tipo 2
Descrição
| 1 | 50A Partida |
| 2 | Motor ABS 40A |
| 3 | 40A Partida |
| 4 | 30A Solenoide ABS |
| 5 | 15A Sistema de gerenciamento do motor |
| 6 | 15A Farol esquerdo |
| 7 | 15A Farol direito |
| 8 | 50A Caixa de fusíveis do compartimento de passageiros |
| 9 | 15A Faróis de neblina dianteiros |
| 10 | Ventilador 20A |
| 11 | 30A Estranho |
| 12 | Ar condicionado 20A |
- R1 – Relé da bomba de combustível
- R2 – Relé do motor do ventilador do condensador do ar condicionado
- R3 – Sistema de gerenciamento do motor com relé

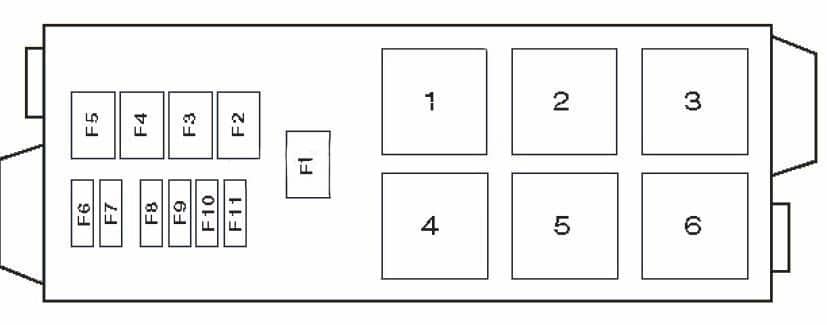

Tipo 3
Descrição
| 1 | Relé da embreagem eletromagnética do compressor do ar condicionado |
| 2 | |
| 3 | |
| 4 | Relé do aquecedor do líquido de arrefecimento |
| 5 | |
| 6 | Relé de controle do motor |
| F1 | (80A) Gerador |
| F2 | (30A) Motor do ventilador de arrefecimento |
| F3 | (50A) sistema ABS |
| F4 | (60A) |
| F5 | (60A) Circuitos de bloqueio de ignição |
| F6 | (15A) Farol esquerdo |
| F7 | (15A) Farol direito |
| F8 | (20A) Motor do ventilador do aquecedor |
| F9 | (30A) Motor de partida |
| F10 | (30A) ECM |
| F11 | (15A) Embreagem magnética do compressor do ar condicionado |

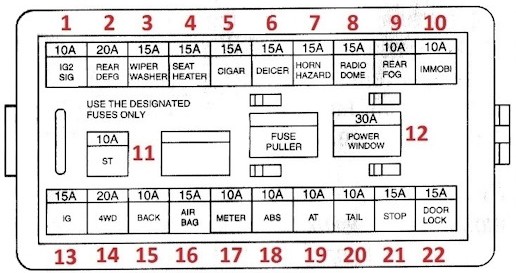

Compartimento de passageiros
Localizado sob o painel de instrumentos, no lado do motorista.
Tipo 1
Descrição
| F1 | 10A Motor do ventilador do aquecedor |
| F2 | 15A / 20A Vidro traseiro aquecido |
| F3 | 15A Limpador, limpador de para-brisa |
| F4 | 15A Bancos aquecidos |
| F5 | 15A Fusível do acendedor de cigarros |
| F6 | 15A Vidro dianteiro aquecido |
| F7 | Alarme 15A |
| F8 | Rádio 15A |
| F9 | 10A Luz de neblina traseira |
| F10 | 10A Imobilizador |
| F11 | 10A Motor de partida |
| F12 | Vidros elétricos 30A |
| F13 | 15A Sistema de gerenciamento do motor |
| F14 | 20A sistema de controle 4WD |
| F15 | 10A Luz(es) de ré |
| F 16 | 15A SRS |
| F17 | 10A Painel de instrumentos |
| F18 | Sistema ABS 10A |
| F19 | 10A Unidade de controle eletrônico da transmissão |
| F20 | 10A Dimensões traseiras |
| F21 | 15A Luzes de freio |
| F22 | 15A Travamento central |
Suzuki Jimny – diagrama da caixa de fusíveis
Ano de fabricação: 2018, 2019, 2020.

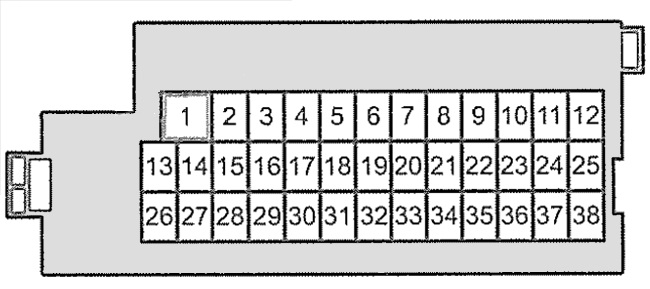

Caixa de fusíveis do compartimento de passageiros
O painel de fusíveis está localizado sob o painel de instrumentos (lado do motorista).
Atribuição dos fusíveis na caixa de fusíveis do painel de instrumentos
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 30A | Alimentação dos vidros |
| 2 | 10 A | Odômetro |
| 3 | 15A | Módulo de controle do motor |
| 4 | 5A | Sinal de ignição-1 2 |
| 5 | 20A | Reserva |
| 6 | — | Não utilizado |
| 7 | — | Não utilizado |
| 8 | 20A | Trava da porta |
| 9 | 15A | Trava da direção |
| 10 | 10 A | Aposta |
| 11 | — | Não utilizado |
| 12 | 10 A | Farol de neblina traseiro |
| 13 | 5A | Módulo de controle ABS/ESP |
| 14 | 15A | Aquecimento do banco |
| 15 | 5A | Sinal de ignição-1 3 |
| 16 | 10 A | Iluminação de boas-vindas-2 |
| 17 | 5A | Iluminação de boas-vindas |
| 18 | 15A | Rádio |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 19 | 5A | CONT |
| 20 | 5A | Botão 2 |
| 21 | 20A | Interruptor do temporizador do vidro |
| 22 | 5A | Chave |
| 23 | 15A | Buzina |
| 24 | 5A | Luz traseira (esquerda) |
| 25 | 10 A | Luz traseira |
| 26 | 10 A | Airbag |
| 27 | 10 A | Sinal de ignição-1 |
| 28 | 10 A | Luz de reserva |
| 29 | 5A | ACC-3 |
| 30 | 20A | Desembaçador traseiro |
| 31 | 10 A | Espelho aquecido |
| 32 | 15A | ACC-2 |
| 33 | 5A | ACC |
| 34 | 10 A | Limpador traseiro |
| 35 | 5A | Sinal de ignição-2 |
| 36 | 15A | Lavalampas |
| 37 | 25A | Limpador dianteiro |
| 38 | 10 A | Luz de freio |

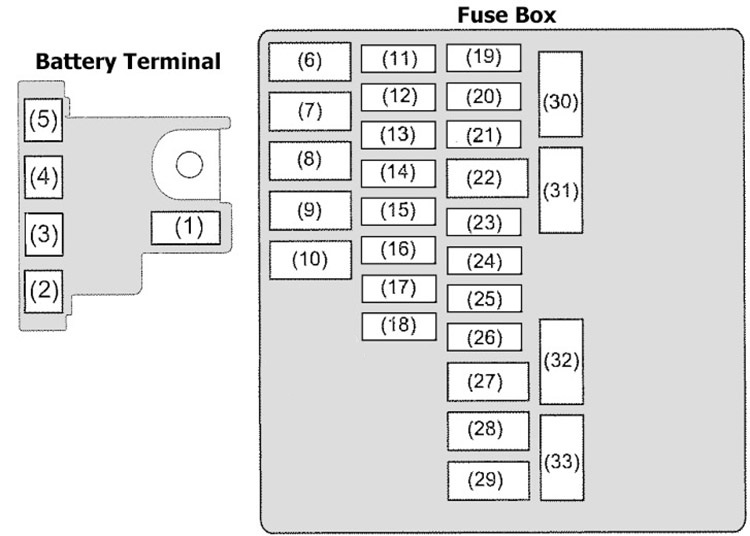

Caixa de fusíveis do compartimento do motor
Os fusíveis principais estão localizados no terminal positivo da bateria, a caixa de fusíveis está localizada ao lado da bateria.
Atribuição dos fusíveis na caixa de fusíveis do compartimento do motor
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 120A | FL1 |
| 2 | 100A | FL2 |
| 3 | 80A | FL3 |
| 4 | 100A | FL4 |
| 5 | 50A | FL5 |
| 6 | 50A | Partida |
| 7 | 40A | Motor ABS |
| 8 | — | Não utilizado |
| 9 | 30A | Ventiladores do ventilador |
| 10 | 30A | Motor de partida |
| 11 | 30A | Limpeza dos faróis |
| 12 | 15A | Farol (direito) |
| 13 | 15A | Farol (esquerdo) |
| 14 | 25A | Módulo de controle ABS/ESP |
| 15 | — | Não utilizado |
| 16 | 15A | Bobina de ignição |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 17 | 25A | Farol |
| 18 | 30A | Reserva |
| 19 | — | Não utilizado |
| 20 | 15A | Injeção de combustível |
| 21 | 15A | Mudança |
| 22 | 50A | Interruptor de ignição 2 |
| 23 | 10 A | Compressor do ar condicionado |
| 24 | 10 A | 4WD |
| 25 | 20A | Farol de neblina dianteiro |
| 26 | — | Não utilizado |
| 27 | 40A | Direção assistida |
| 28 | — | Não utilizado |
| 29 | 40A | Ventilador do radiador |
| 30 | — | Não utilizado |
| 31 | 5A | Motor de partida |
| 32 | 15A | Farol (esquerdo) |
| 33 | 15A | Farol (direito) |
Sobre o Suzuki Jimny (1998-2020)
O Suzuki Jimny, fabricado entre 1998 e 2020, é um veículo off-road compacto que ganhou popularidade por sua robustez e capacidade de lidar com terrenos difíceis. Este modelo é conhecido por seu design simples, mas eficaz, que inclui um chassi resistente e tração nas quatro rodas. O Suzuki Jimny estava disponível com vários motores, incluindo quatro cilindros a gasolina com volumes de 1,3 a 1,5 litros, que forneciam potência suficiente para dirigir na cidade e fora dela. Graças às suas dimensões compactas e baixo peso, o Jimny é ideal para ruas estreitas da cidade e para viagens de aventura na natureza.
Diagrama da caixa de fusíveis do Suzuki Jimny
Esta página exibe o diagrama da caixa de fusíveis do Suzuki Jimny, que é essencial para a identificação e manutenção dos componentes elétricos do veículo. No Suzuki Jimny, a caixa de fusíveis geralmente está localizada no interior do veículo, sob o painel de instrumentos no lado do motorista, e outra pode estar localizada no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura e confiável do seu veículo.
