Fiat 500X (2014-2021) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Fiat 500X (2014-2021), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Fiat 500X – Diagrama de fusíveis
Ano de produção: 2014, 2015.
Localização da caixa de fusíveis
Caixa de fusíveis sob o capô
Localizada no lado esquerdo do compartimento do motor.
Caixa de fusíveis do painel (Centro de fusíveis do computador de bordo)
A unidade de controle está localizada no lado esquerdo da coluna de direção, na parte inferior do painel de instrumentos.
Caixa de fusíveis do porta-malas/Módulo de distribuição de relés
Localizada no lado esquerdo do porta-malas.

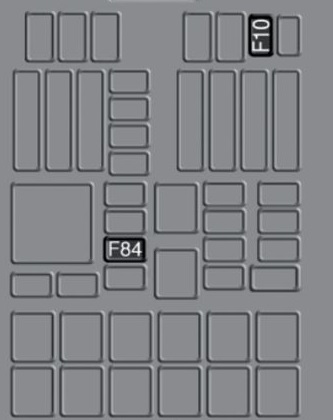

Caixa de fusíveis sob o capô
Atribuição dos fusíveis na caixa de fusíveis sob o capô (2015)
| Número | Amperes [A] | Descrição |
|---|---|---|
| F10 | 10 | Buzina |
| F84 | 20 | Alimentação para acendedor de cigarros/tomada elétrica |
Caixa de fusíveis do painel de instrumentos

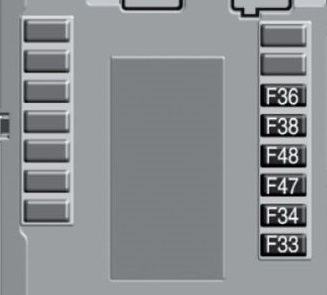

Atribuição dos fusíveis na caixa de fusíveis do painel de instrumentos (2015)
| Número | Amperes [A] | Descrição |
|---|---|---|
| F33 | 20 | Vidro elétrico dianteiro (lado do passageiro) |
| F34 | 20 | Vidro elétrico dianteiro (lado do motorista) |
| F36 | 15 | Alimentação do sistema Uconnect, sistema de ar condicionado, rebatimento dos espelhos retrovisores elétricos externos, sistema EOBD, porta USB/tomada AUX, luzes de leitura traseiras (versões com teto solar) |
| F38 | 20 | Dispositivo Dead Lock (desbloqueio da porta do lado do motorista para versões/mercados previstos)/desbloqueio da porta/travamento central/desbloqueio elétrico da tampa traseira |
| F47 | 20 | Vidro elétrico traseiro do lado esquerdo |
| F48 | 20 | Vidro elétrico traseiro do lado direito |
Caixa de fusíveis do porta-malas
| Número | Amperes [A] | Descrição |
|---|---|---|
| F2 | 20 | Sistema de áudio |
| F3 | 20 | Teto elétrico |
| F4 | 7,5 | Ajuste elétrico do apoio lombar do banco dianteiro (lado do motorista) |
| F5 | 30 | Ajuste elétrico do banco dianteiro (lado do motorista) |
| F6 | 7,5 | Ajuste elétrico do banco dianteiro (lado do motorista e passageiro) |
| F7 | 30 | Ajuste elétrico do apoio lombar do banco dianteiro (lado do motorista e passageiro) |
Fiat 500X (a partir de 2014) – Diagrama de fusíveis
O Fiat 500X é o sucessor do Fiat Sedici. É um pequeno SUV produzido desde 2014. Claro, há uma referência ao Fiat 500. A marca italiana já havia lançado o modelo 500L. O carro foi projetado por Roberto Giolito. Do ponto de vista tecnológico, seu irmão gêmeo é o Jeep Renegade (ambas as marcas pertencem ao mesmo grupo).
Ano de produção: 2014, 2015, 2016.
O fusível do acendedor de cigarros (tomada de força) no Fiat 500X (2014-2016) é o fusível F84 na caixa de fusíveis do compartimento do motor.
Caixa de fusíveis no compartimento do motor
A caixa de fusíveis está localizada ao lado da bateria.
| Descrição | Número | Amp [A] |
| Buzina | F10 | 10 |
| Alimentação para acendedor de cigarros / tomada de força | F84 | 20 |

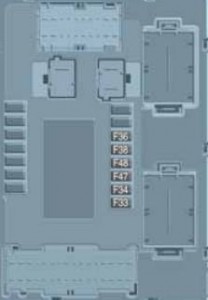

Diagrama de fusíveis no painel de instrumentos
O diagrama de fusíveis está localizado próximo ao lado esquerdo da coluna de direção.
| Descrição | Número | Amp [A] |
| Vidro elétrico dianteiro (lado do passageiro). | F33 | 20 |
| Vidro elétrico dianteiro (lado do motorista). | F34 | 20 |
| Alimentação do sistema Uconnect™, sistema de ar condicionado, controle elétrico dos espelhos laterais, sistema EOBD, porta USB, tomada AUX, luzes de leitura laterais traseiras (versões com teto solar). | F36 | 15 |
| Dispositivo Dead Lock (desbloqueio da porta do lado do motorista); Desbloqueio da porta; Travamento central; Desbloqueio elétrico da tampa traseira. | F38 | 20 |
| Vidro elétrico traseiro do lado esquerdo | F47 | 20 |
| Vidro elétrico traseiro do lado direito | F48 | 20 |
Diagrama de fusíveis no porta-malas
A configuração do porta-malas pode variar dependendo do equipamento do veículo.
| Descrição | Número | Amp [A] |
| Sistema de áudio | F2 | 20 |
| Teto solar elétrico | F3 | 20 |
| Ajuste elétrico do apoio lombar do banco dianteiro (lado do motorista). | F4 | 7,5 |
| Ajuste elétrico do banco dianteiro (lado do motorista). | F5 | 30 |
| Ajuste elétrico dos bancos dianteiros (lado do motorista e passageiro). | F6 | 7,5 |
| Ajuste elétrico do apoio lombar dos bancos dianteiros (lado do motorista e passageiro). | F7 | 30 |
Fiat 500X – Diagrama de fusíveis
Ano de produção: 2016.
Localização da caixa de fusíveis
Os fusíveis estão agrupados em caixas de fusíveis localizadas no compartimento do motor, sob o painel de instrumentos e no revestimento interno do lado esquerdo do porta-malas.
Caixa de fusíveis sob o capô
Localizada no lado esquerdo do compartimento do motor.
Caixa de fusíveis do painel de instrumentos (Centro de fusíveis do computador de bordo)
O módulo está localizado no lado esquerdo da coluna de direção, na parte inferior do painel de instrumentos.
Caixa de fusíveis do porta-malas/Módulo de distribuição de relés
Localizada no lado esquerdo do porta-malas.

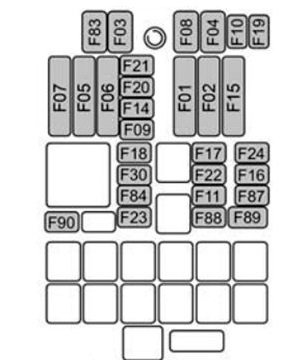

Caixa de fusíveis sob o capô
Atribuição dos fusíveis na caixa de fusíveis sob o capô (2016, 2017)
| Encaixe | Fusível máximo | Fusível cartucho | Mini fusível | Descrição |
|---|---|---|---|---|
| Encaixe | Fusível máximo | Fusível cartucho | Mini fusível | Descrição |
| F01 | 70 Amp Bronzeado | — | — | Computador do módulo da carroceria |
| F02 | 60 Amp Azul | — | — | Módulo do computador da carroceria, unidade de distribuição traseira |
| F03 | — | 20 A Azul | — | Controlador de alimentação do computador da carroceria |
| F04 | — | 30 Amp Rosa | — | Módulo de controle eletrônico dos freios |
| F05 | 70 Amp Bronzeado | — | — | Direção assistida elétrica |
| F06 | 20 A Amarelo | — | — | Ventilador de arrefecimento do motor |
| F07 | 50 A Vermelho | — | — | Ventilador de arrefecimento do motor |
| F08 | — | 30 Amp Rosa | — | Transmissão automática, GSM |
| F09 | — | — | 5 A Bronzeado | Motor do módulo de controle |
| F10 | — | — | 10 A Vermelho | Buzina |
| F11 | — | — | 10 A Vermelho | Fornecer carga secundária |
| F14 | — | — | 5 A Bronzeado | Potência da bomba “Após a partida” |
| F15 | 40 A Laranja | — | — | Bomba do módulo de controle dos freios |
| F 16 | — | — | 5 A Bronzeado | Potência do módulo de controle do motor, transmissão automática |
| Encaixe | Fusível máximo | Fusível cartucho | Mini fusível | Descrição |
|---|---|---|---|---|
| F17 | — | — | 10 A Vermelho 15 A Azul | Cargas principais de alimentação (1,4 l) Cargas básicas de alimentação (2,4 l) |
| F18 | — | — | 30 A Verde | Potência da tração nas quatro rodas |
| F19 | — | — | 7,5 A Marrom | Compressor do ar condicionado |
| F20 | — | — | 5 A Bronzeado | Tração eletrônica nas quatro rodas |
| F21 | — | — | 15 A Azul | Bomba de combustível |
| F22 | — | — | 20 A Amarelo | Motor do módulo de controle de potência |
| F23 | — | — | 20 A Amarelo (instalado pelo cliente) | No ponto de alimentação (alimentação da bateria) |
| F24 | — | — | 15 A Azul | Transmissão automática com alimentação da unidade eletrônica |
| F30 | — | — | 30 A Verde | Para-brisa aquecido — se presente como equipamento |
| F83 | — | 40 A Verde | — | Ventilador do ar condicionado |
| F84 | — | — | 20 A Amarelo | No ponto de alimentação (alimentado pela ignição) |
| F87 | — | — | 5 A Bronzeado | Alavanca de câmbio da transmissão automática |
| F88 | — | — | 7,5 A Marrom | Espelhos retrovisores externos aquecidos |
| F89 | — | 30 A Rosa | — | Vidro traseiro aquecido |
| F90 | — | — | 5 A Bronzeado | Sensor IBS (estado de carga da bateria) |
Caixa de fusíveis do painel de instrumentos
| Encaixe | Amperagem [A] | Descrição |
|---|---|---|
| F31 | 7,5 A Marrom | Ventilador do ar condicionado, No ponto de alimentação |
| F33 | 20 A Amarelo | Vidro elétrico dianteiro (lado do passageiro) |
| F34 | 20 A Amarelo | Vidro elétrico dianteiro (lado do motorista) |
| F36 | 15 A Azul | Alimentação do sistema Uconnect, ar condicionado, porta USB, iluminação interna traseira com teto solar aberto, porta EOBD |
| F37 | 10 A Vermelho | Sistema de aviso de colisão frontal Power Forward, tração nas quatro rodas (AWD), IPC, interruptores do painel central, interruptor do pedal do freio (NC) |
| F38 | 20 A Amarelo | Travamento central |
| F42 | 7,5 A Marrom | BSM – Módulo de controle do freio, EPS – Direção assistida elétrica |
| F43 | 20 A Amarelo | Bomba de lavador bidirecional |
| F47 | 20 A Amarelo | Vidro elétrico traseiro (lado do motorista) |
| F48 | 20 A Amarelo | Vidro elétrico traseiro (lado do passageiro) |
| F49 | 7,5 A Marrom | Alimentação ParkSense, luzes de teto dianteiras, espelho eletrocrômico, bancos dianteiros aquecidos |
| F50 | 7,5 A Marrom | Alimentação do airbag |
| F51 | 7,5 A Marrom | Compressor do ar condicionado, transmissão automática com cartão, câmera traseira, ar condicionado, LDW – aviso de saída de faixa, ASS – interruptor auxiliar do painel, DSU – módulo seletor de direção, interruptor de ré, espelhos laterais e desembaçador do vidro traseiro |
| F53 | 7,5 A Marrom | Alimentação IPC/dispositivo de partida/sistema Keyless Enter-N-Go, interruptor do pedal do freio (NA), EPB — freio de estacionamento elétrico |
Caixa de fusíveis do porta-malas
| Encaixe | Amperagem [A] | Descrição |
|---|---|---|
| F2 | 20 A Amarelo | Sistema de áudio |
| F3 | 20 A Amarelo | Teto solar elétrico |
| F5 | 30 A Verde | Banco elétrico (lado do motorista) |
| F6 | 7,5 A Marrom | Banco elétrico (lado do motorista) Ajuste lombar |
| F8 | 20 A Amarelo | Aquecimento dos bancos dianteiros |
Fiat 500X – Diagrama da caixa de fusíveis
Ano de produção: 2017.
Localização da caixa de fusíveis
Os fusíveis estão agrupados em caixas de fusíveis localizadas no compartimento do motor, sob o painel de instrumentos e no revestimento lateral interno do lado esquerdo do porta-malas.
Caixa de fusíveis sob o capô
Localizada no lado esquerdo do compartimento do motor.
Caixa de fusíveis do painel de instrumentos (Centro de fusíveis do computador de bordo)
O módulo está localizado no lado esquerdo da coluna de direção, na parte inferior do painel de instrumentos.
Caixa de fusíveis do porta-malas/Módulo de distribuição de relés
Localizada no lado esquerdo do porta-malas.
Caixa de fusíveis sob o capô
| Encaixe | Fusível máximo | Fusível cartucho | Mini fusível | Descrição |
|---|---|---|---|---|
| Encaixe | Fusível máximo | Fusível cartucho | Mini fusível | Descrição |
| F01 | 70 Amp Bronzeado | — | — | Computador do módulo da carroceria |
| F02 | 60 Amp Azul | — | — | Módulo do computador da carroceria, unidade de distribuição traseira |
| F03 | — | 20 A Azul | — | Controlador de alimentação do computador da carroceria |
| F04 | — | 30 Amp Rosa | — | Módulo de controle eletrônico dos freios |
| F05 | 70 Amp Bronzeado | — | — | Direção assistida elétrica |
| F06 | 20 A Amarelo | — | — | Ventilador de arrefecimento do motor |
| F07 | 50 A Vermelho | — | — | Ventilador de arrefecimento do motor |
| F08 | — | 30 Amp Rosa | — | Transmissão automática, GSM |
| F09 | — | — | 5 A Bronzeado | Motor do módulo de controle |
| F10 | — | — | 10 A Vermelho | Buzina |
| F11 | — | — | 10 A Vermelho | Fornecer carga secundária |
| F14 | — | — | 5 A Bronzeado | Alimentação da bomba “Após a partida” |
| F15 | 40 A Laranja | — | — | Bomba do módulo de controle dos freios |
| F 16 | — | — | 5 A Bronzeado | Alimentação do módulo de controle do motor, transmissão automática |
| Encaixe | Fusível máximo | Fusível cartucho | Mini fusível | Descrição |
|---|---|---|---|---|
| F17 | — | — | 10 A Vermelho 15 A Azul | Cargas principais de alimentação (1,4 l) Cargas básicas de alimentação (2,4 l) |
| F18 | — | — | 30 A Verde | Potência da tração nas quatro rodas |
| F19 | — | — | 7,5 A Marrom | Compressor do ar condicionado |
| F20 | — | — | 5 A Bronzeado | Tração eletrônica nas quatro rodas |
| F21 | — | — | 15 A Azul | Bomba de combustível |
| F22 | — | — | 20 A Amarelo | Motor da unidade de controle de potência |
| F23 | — | — | 20 A Amarelo (instalado pelo cliente) | No ponto de alimentação (alimentação da bateria) |
| F24 | — | — | 15 A Azul | Transmissão automática com alimentação da unidade eletrônica |
| F30 | — | — | 30 A Verde | Para-brisa aquecido — se presente como equipamento |
| F83 | — | 40 A Verde | — | Ventilador do ar condicionado |
| F84 | — | — | 20 A Amarelo | No ponto de alimentação (alimentado pela ignição) |
| F87 | — | — | 5 A Bronzeado | Alavanca de câmbio da transmissão automática |
| F88 | — | — | 7,5 A Marrom | Espelhos retrovisores externos aquecidos |
| F89 | — | 30 A Rosa | — | Vidro traseiro aquecido |
| F90 | — | — | 5 A Bronzeado | Sensor IBS (estado de carga da bateria) |

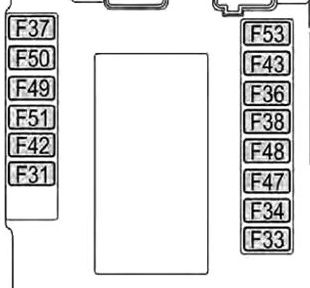

Diagrama de fusíveis do painel de instrumentos
| Encaixe | Amperagem [A] | Descrição |
|---|---|---|
| F31 | 7,5 A Marrom | Ventilador do ar condicionado, No ponto de alimentação |
| F33 | 20 A Amarelo | Vidro elétrico dianteiro (lado do passageiro) |
| F34 | 20 A Amarelo | Vidro elétrico dianteiro (lado do motorista) |
| F36 | 15 A Azul | Alimentação do sistema Uconnect, ar condicionado, porta USB, iluminação interna traseira com teto solar aberto, porta EOBD |
| F37 | 10 A Vermelho | Sistema de aviso de colisão frontal Power Forward, tração nas quatro rodas (AWD), IPC, interruptores do painel central, interruptor do pedal do freio (NC) |
| F38 | 20 A Amarelo | Travamento central |
| F42 | 7,5 A Marrom | BSM – Módulo de controle dos freios, EPS – Direção assistida elétrica |
| F43 | 20 A Amarelo | Bomba de lavador bidirecional |
| F47 | 20 A Amarelo | Vidro elétrico traseiro (lado do motorista) |
| F48 | 20 A Amarelo | Vidro elétrico traseiro (lado do passageiro) |
| F49 | 7,5 A Marrom | Alimentação ParkSense, luzes de teto dianteiras, espelho eletrocrômico, bancos dianteiros aquecidos |
| F50 | 7,5 A Marrom | Alimentação do airbag |
| F51 | 7,5 A Marrom | Compressor do ar condicionado, transmissão automática com cartão, câmera traseira, ar condicionado, LDW – aviso de saída de faixa, ASS – interruptor auxiliar do painel, DSU – módulo seletor de direção, interruptor de ré, espelhos laterais e desembaçador do vidro traseiro |
| F53 | 7,5 A Marrom | Alimentação IPC/dispositivo de partida/sistema Keyless Enter-N-Go, interruptor do pedal do freio (NA), EPB — freio de estacionamento elétrico |
Diagrama de fusíveis do porta-malas
| Encaixe | Amperagem [A] | Descrição |
|---|---|---|
| F2 | 20 A Amarelo | Sistema de áudio |
| F3 | 20 A Amarelo | Teto solar elétrico |
| F5 | 30 A Verde | Banco elétrico (lado do motorista) |
| F6 | 7,5 A Marrom | Banco elétrico (lado do motorista) Ajuste lombar |
| F8 | 20 A Amarelo | Aquecimento dos bancos dianteiros |
Fiat 500X – Diagrama da caixa de fusíveis
Ano de produção: 2018, 2019.
Localização da caixa de fusíveis
Os fusíveis estão agrupados em caixas de fusíveis localizadas no compartimento do motor, sob o painel de instrumentos e no revestimento interno do lado esquerdo do porta-malas.
Caixa de fusíveis sob o capô
Localizada no lado esquerdo do compartimento do motor.
Caixa de fusíveis do painel de instrumentos (Centro de fusíveis do computador de bordo)
O módulo de controle está localizado no lado esquerdo da coluna de direção, na parte inferior do painel de instrumentos.
Caixa de fusíveis do porta-malas/Módulo de distribuição de relés
Localizada no lado esquerdo do porta-malas.
Caixa de fusíveis sob o capô
| Número | Ampere [A] | Descrição |
|---|---|---|
| F10 | 10 | Buzina |
| F84 | 20 | Alimentação para acendedor de cigarros/tomada de força |

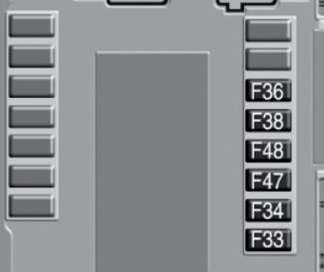

Diagrama de fusíveis do painel de instrumentos
| Número | Amperes [A] | Descrição |
|---|---|---|
| F33 | 20 | Vidro elétrico dianteiro (lado do passageiro) |
| F34 | 20 | Vidro elétrico dianteiro (lado do motorista) |
| F36 | 15 | Alimentação para o sistema Uconnect, sistema de ar condicionado, rebatimento elétrico dos espelhos externos, sistema EOBD, porta USB/tomada AUX, luzes de leitura traseiras (versões com teto solar) |
| F38 | 20 | Dispositivo Dead Lock (destravamento da porta do lado do motorista para versões/mercados onde é previsto)/destravamento da porta/travamento central/destravamento elétrico da tampa traseira |
| F47 | 20 | Vidro elétrico traseiro esquerdo |
| F48 | 20 | Vidro elétrico traseiro direito |
Diagrama de fusíveis do porta-malas
| Número | Amperes [A] | Descrição |
|---|---|---|
| F2 | 20 | Sistema de áudio |
| F3 | 20 | Teto elétrico |
| F4 | 7,5 | Ajuste elétrico do apoio lombar do banco dianteiro (lado do motorista) |
| F5 | 30 | Ajuste elétrico do banco dianteiro (lado do motorista) |
| F6 | 7,5 | Ajuste elétrico do banco dianteiro (lado do motorista e passageiro) |
| F7 | 30 | Ajuste elétrico do apoio lombar do banco dianteiro (lado do motorista e passageiro) |
| F8 | 20 | 2019: Bancos aquecidos |
Fiat 500X – Diagrama de fusíveis
Ano de produção: 2020.
Caixa de fusíveis no compartimento do motor
O painel de fusíveis do compartimento do motor faz parte do Módulo de Controle da Carroceria (BCM), localizado no lado esquerdo do compartimento do motor.
Atenção:
Entre em contato com um revendedor autorizado para a substituição do fusível BCM.

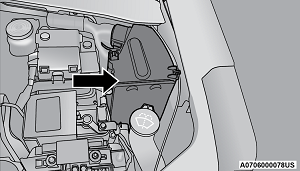

Localização do fusível do compartimento do motor

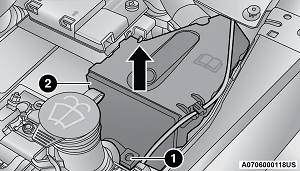

Localização do painel de fusíveis e da tampa
| 1 — Parafuso de montagem |
| 2 — Tampa do fusível |
Remoção da tampa do fusível e do parafuso de travamento
Proceda da seguinte forma:
- Gire lentamente o parafuso no sentido anti-horário.
- Afrouxe lentamente o parafuso.
- Remova a tampa do fusível deslizando-a para cima.
Instalação da tampa do fusível e do parafuso de travamento
Proceda da seguinte forma:
- Fixe corretamente a tampa do fusível na caixa de fusíveis, deslizando-a completamente de cima para baixo.
- Aperte completamente o parafuso com a chave de fenda apropriada fornecida.
- Gire lentamente o parafuso no sentido horário.
- Afrouxe o parafuso.
Localização da tampa do fusível da bateria
| 1 — Gancho da tampa da caixa de fusíveis |
| 2 — Tampa do fusível |

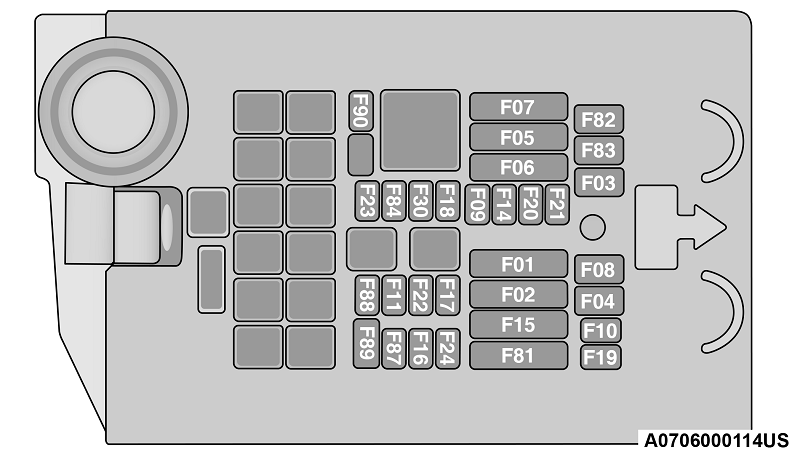

| Encaixe | Fusível máximo | Fusível cartucho | Mini fusível | Descrição |
| Encaixe | Fusível máximo | Fusível cartucho | Mini fusível | Descrição |
| F01 | 70 Amp Bronzeado | – | – | Computador do módulo da carroceria |
| F02 | 60 Amp Azul | – | – | Módulo do computador da carroceria, unidade de distribuição traseira |
| F03 | – | 20 A Azul | – | Regulador de alimentação do computador da carroceria |
| F04 | – | 30 Amp Rosa | – | Módulo de controle eletrônico dos freios |
| F05 | 70 Amp Bronzeado | – | – | Direção assistida elétrica |
| F06 | 70 Amp Bronzeado | – | – | Ventilador de arrefecimento do motor |
| F08 | – | 30 Amp Rosa | – | Transmissão automática, GSM |
| F09 | – | – | 5 A Bronzeado | Motor do módulo de controle |
| F10 | – | – | 10 A Vermelho | Buzina |
| F11 | – | – | 5 A Bronzeado | Fornecimento de cargas secundárias |
| F14 | – | – | 15 A Azul | Potência da bomba “Após a partida” Alimentação AGS |
| F15 | 40 A Laranja | – | – | Bomba do módulo de controle dos freios |
| F 16 | – | – | 5 A Bronzeado | Potência do módulo de controle do motor, transmissão automática |
| Encaixe | Fusível máximo | Fusível cartucho | Mini fusível | Descrição |
| F17 | – | – | 30 A Verde | Motor da unidade de controle de potência |
| F18 | – | – | 30 A Verde | Potência da tração nas quatro rodas |
| F19 | – | – | 7,5 A Marrom | Compressor do ar condicionado |
| F20 | – | – | 5 A Bronzeado | Tração eletrônica nas quatro rodas |
| F21 | – | – | 15 A Azul | Bomba de combustível |
| F22 | – | – | 10 A Vermelho | Fornecimento de cargas básicas |
| F23 | – | – | 20 A Amarelo (instalado pelo cliente) | No ponto de alimentação (alimentação da bateria) |
| F24 | – | – | 15 A Azul | Transmissão automática com alimentação da unidade eletrônica |
| F30 | – | – | 30 A Verde | Para-brisa aquecido — se presente |
| F83 | – | 40 A Verde | – | Ventilador do ar condicionado |
| F84 | – | – | 20 A Amarelo | No ponto de alimentação (alimentado pela ignição) |
| F87 | – | – | 5 A Bronzeado | Seletor de marchas da transmissão automática |
| F88 | – | – | 7,5 A Marrom | Espelhos retrovisores externos aquecidos |
| F89 | – | 30 Amp Rosa | – | Vidro traseiro aquecido |
| F90 | – | – | 5 A Bronzeado | Sensor IBS (estado de carga da bateria) |
Fusíveis da unidade de controle (CAIXA DE FUSÍVEIS CENTRAL)
O controlador está localizado no lado esquerdo da coluna de direção, na parte inferior do painel de instrumentos.
Para a substituição do fusível, entre em contato com um revendedor autorizado.

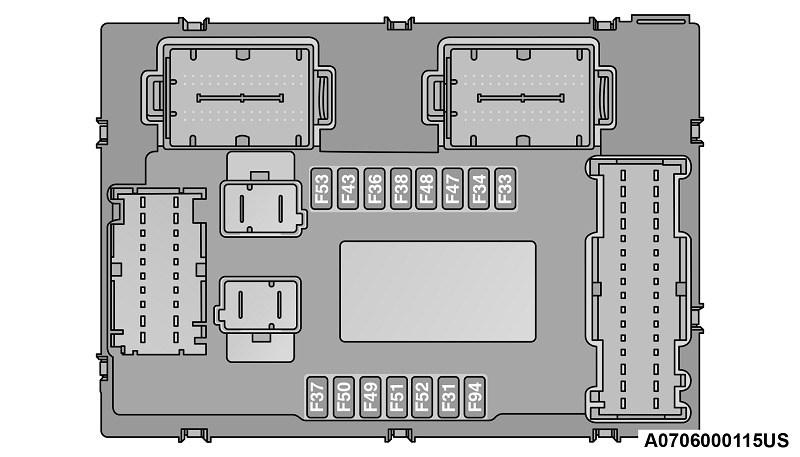

Aberturas dos fusíveis do módulo da carroceria
| Encaixe | Mini fusível | Descrição |
| F31 | 7,5 A Marrom | Ventilador do ar condicionado, No ponto de alimentação |
| F33 | 20 A Amarelo | Vidro elétrico dianteiro (lado do passageiro) |
| F34 | 20 A Amarelo | Vidro elétrico dianteiro (lado do motorista) |
| F36 | 15 A Azul | Alimentação do sistema Uconnect, ar condicionado, porta USB, iluminação interna traseira em caso de teto solar, porta EOBD |
| F37 | 10 A Vermelho | Sistema de aviso de colisão frontal Power Forward Plus, tração nas quatro rodas (AWD), IPC, interruptores da coluna central, interruptor do pedal do freio (NC) |
| F38 | 20 A Amarelo | Travamento central |
| F42 | 7,5 A Marrom | BSM – Módulo de controle dos freios, EPS – Direção assistida elétrica |
| F43 | 20 A Amarelo | Bomba de lavador bidirecional |
| F47 | 20 A Amarelo | Vidro elétrico traseiro (lado do motorista) |
| F48 | 20 A Amarelo | Vidro elétrico traseiro (lado do passageiro) |
| F49 | 7,5 A Marrom | Alimentação ParkSense, luzes de teto dianteiras, espelho eletrocrômico, bancos dianteiros aquecidos, SGW, motor do teto solar. |
| F50 | 7,5 A Marrom | Alimentação do airbag |
| F51 | 7,5 A Marrom | Compressor do ar condicionado, transmissão automática com etiqueta, câmera traseira, ar condicionado, LDW – aviso de saída de faixa, ASS – interruptor auxiliar da coluna, DSU – módulo seletor de direção, interruptor de ré, espelhos laterais e desembaçador do vidro traseiro |
| F53 | 7,5 A Marrom | Alimentação IPC/dispositivo de partida/sistema Keyless Enter-N-Go, interruptor do pedal do freio (NA), EPB – freio de estacionamento elétrico |
Caixa de fusíveis do porta-malas
Para acessar os fusíveis, remova o painel de acesso do painel traseiro esquerdo do compartimento de carga. Pressione o lado esquerdo do painel de acesso para removê-lo e desengatá-lo das dobradiças.
Recortes dos fusíveis da carga traseira
| Encaixe | Mini fusível | Descrição |
| F2 | 20 A Amarelo | Sistema de áudio |
| F3 | 20 A Amarelo | Teto elétrico |
| F5 | 30 A Verde | Banco elétrico (lado do motorista) |
| F6 | 7,5 A Marrom | Banco elétrico (lado do motorista) Ajuste lombar |
| F8 | 20 A Amarelo | Aquecimento dos bancos dianteiros |
Fiat 500X – Diagrama de fusíveis
Ano de produção: 2021.
Caixa de fusíveis no compartimento do motor
O painel de fusíveis do compartimento do motor faz parte do Módulo de Controle da Carroceria (BCM), localizado no lado esquerdo do compartimento do motor.
Atenção:
Entre em contato com um revendedor autorizado para a substituição do fusível BCM.
Localização do fusível do compartimento do motor
Localização do painel de fusíveis e da tampa
| 1 — Parafuso de montagem |
| 2 — Tampa do fusível |
Remoção da tampa do fusível e do parafuso de travamento
Proceda da seguinte forma:
- Gire lentamente o parafuso no sentido anti-horário.
- Afrouxe lentamente o parafuso.
- Remova a tampa do fusível deslizando-a para cima.
Instalação da tampa do fusível e do parafuso de travamento
Proceda da seguinte forma:
- Fixe corretamente a tampa do fusível na caixa de fusíveis, deslizando-a completamente de cima para baixo.
- Aperte completamente o parafuso com a chave de fenda especial fornecida.
- Gire lentamente o parafuso no sentido horário.
- Afrouxe o parafuso.

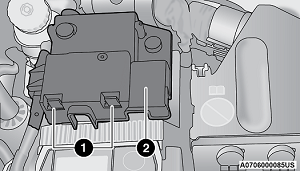

Localização da tampa do fusível da bateria
| 1 — Gancho da tampa da caixa de fusíveis |
| 2 — Tampa do fusível |
| Encaixe | Fusível máximo | Fusível a cartucho | Mini fusível | Descrição |
| Encaixe | Fusível máximo | Fusível a cartucho | Mini fusível | Descrição |
| F01 | 70 Amp Bronzeado | – | – | Computador do módulo da carroceria |
| F02 | 60 Amp azul | – | – | Computador do módulo da carroceria; Unidade de distribuição traseira. |
| F03 | – | 20 A azul | – | Regulador de alimentação do computador da carroceria |
| F04 | – | 30 Amp rosa | – | Módulo de controle eletrônico dos freios |
| F05 | 70 Amp Bronzeado | – | – | Direção assistida elétrica |
| F06 | 70 Amp Bronzeado | – | – | Ventilador de arrefecimento do motor |
| F08 | – | 30 Amp rosa | – | Transmissão automática; GSM |
| F09 | – | – | 5 A Bronzeado | Motor do módulo de controle |
| F10 | – | – | 10 A vermelho | Buzina |
| F11 | – | – | 5 A Bronzeado | Fornecer carga secundária |
| F14 | – | – | 7,5 A marrom | Potência da bomba “Após a partida” Alimentação AGS |
| F15 | 40 A laranja | – | – | Bomba do módulo de controle dos freios |
| F 16 | – | – | 5 A Bronzeado | Potência do módulo de controle do motor; Transmissão automática. |
| Encaixe | Fusível máximo | Fusível cartucho | Mini fusível | Descrição |
| F17 | – | – | 30 A verde | Motor da unidade de controle de potência |
| F18 | – | – | 30 A verde | Potência da tração nas quatro rodas |
| F19 | – | – | 7,5 A marrom | Compressor do ar condicionado |
| F20 | – | – | 5 A Bronzeado | Tração eletrônica nas quatro rodas |
| F21 | – | – | 15 A azul | Bomba de combustível |
| F22 | – | – | 10 A vermelho | Fornecimento de cargas básicas |
| F23 | – | – | 20 A amarelo (instalado pelo cliente) | Prensagem (alimentação da bateria) |
| F24 | – | – | 15 A azul | Transmissão automática com alimentação da unidade eletrônica |
| F30 | – | – | 30 A verde | Para-brisa aquecido — se presente |
| F83 | – | 40 A verde | – | Ventilador do ar condicionado |
| F84 | – | – | 20 A amarelo | Prensagem (alimentado pela chave) |
| F87 | – | – | 5 A Bronzeado | Seletor de marchas da transmissão automática |
| F88 | – | – | 7,5 A marrom | Espelhos retrovisores externos aquecidos |
| F89 | – | 30 Amp rosa | – | Vidro traseiro aquecido |
| F90 | – | – | 5 A Bronzeado | Sensor IBS (estado de carga da bateria) |
Fusíveis da unidade de controle (CAIXA DE FUSÍVEIS CENTRAL)
O controlador está localizado no lado esquerdo da coluna de direção, na parte inferior do painel de instrumentos.
Para a substituição do fusível, entre em contato com um revendedor autorizado.
Fusíveis abertos do módulo da carroceria
| Recorte | Mini fusível | Descrição |
| F31 | 7,5 A marrom | Ar condicionado; Fundição sob pressão. |
| F33 | 20 A amarelo | Vidro elétrico dianteiro (lado do passageiro) |
| F34 | 20 A amarelo | Vidro elétrico dianteiro (lado do motorista) |
| F36 | 15 A azul | Alimentação do sistema Uconnect; Ar condicionado; Porta USB; Iluminação lateral traseira em caso de teto solar; Porta EOBD. |
| F37 | 10 A vermelho | Sistema de aviso de colisão frontal Plus; Tração nas quatro rodas (AWD); IPC; Interruptores da coluna central; Interruptor do pedal do freio (NC). |
| F38 | 20 A amarelo | Travamento central |
| F42 | 7,5 A marrom | BSM – Módulo de controle dos freios; EPS – Direção assistida elétrica. |
| F43 | 20 A amarelo | Bomba de lavador bidirecional |
| F47 | 20 A amarelo | Vidro elétrico traseiro (lado do motorista) |
| F48 | 20 A amarelo | Vidro elétrico traseiro (lado do passageiro) |
| F49 | 7,5 A marrom | Alimentação ParkSense; Luzes de teto dianteiras; Espelho retrovisor eletrocrômico; Bancos dianteiros aquecidos; SGW, Motor do teto solar. |
| F50 | 7,5 A marrom | Alimentação do airbag |
| F51 | 7,5 A marrom | Compressor do ar condicionado; Painel de instrumentos da transmissão automática; Câmera traseira; Ar condicionado; LDW – aviso de saída de faixa; ASS – interruptor auxiliar da coluna; DSU – módulo seletor de direção; Interruptor de ré; Desembaçador dos espelhos laterais e do vidro traseiro. |
| F53 | 7,5 A marrom | Alimentação IPC; Dispositivo de partida; Sistema Keyless Enter-N-Go; Interruptor do pedal do freio (NA); EPB – freio de estacionamento elétrico. |
Caixa de fusíveis do porta-malas
Para acessar os fusíveis, remova o painel de acesso do painel traseiro esquerdo do compartimento de carga. Pressione o lado esquerdo do painel de acesso para removê-lo e soltá-lo.

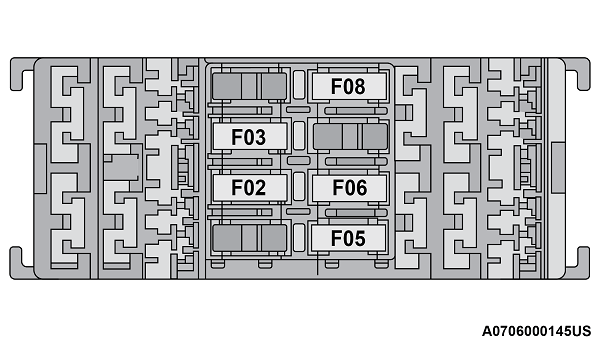

Compartimentos dos fusíveis do compartimento de carga traseiro
| Encaixe | Mini fusível | Descrição |
| F2 | 20 A amarelo | Sistema de áudio |
| F3 | 20 A amarelo | Teto solar elétrico |
| F5 | 30 A verde | Banco elétrico (lado do motorista) |
| F6 | 7,5 A marrom | Banco elétrico (lado do motorista) Ajuste lombar |
| F8 | 20 A amarelo | Aquecimento dos bancos dianteiros |
Sobre o Fiat 500X (2014-2021)
O Fiat 500X, lançado em 2014, é um crossover compacto que combina design elegante com praticidade. Este modelo é construído na plataforma Small Wide 4×4, o que lhe permite oferecer tração nas quatro rodas, ideal para diversas condições de condução. O Fiat 500X está disponível com várias motorizações, incluindo motores a gasolina e diesel, que proporcionam diferentes níveis de desempenho e eficiência. O interior do veículo é projetado com foco no conforto e nas tecnologias modernas, o que inclui telas sensíveis ao toque e sistemas avançados de assistência ao motorista.
Diagrama da caixa de fusíveis do Fiat 500X
Esta página exibe o diagrama da caixa de fusíveis do Fiat 500X, essencial para a manutenção correta do sistema elétrico do veículo. A caixa de fusíveis geralmente está localizada no compartimento do motor e no interior do veículo, normalmente sob o painel de instrumentos. Nossos diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para garantir a operação segura e eficiente do seu veículo.
