Jeep Wrangler YJ (1987-1995) – Caixa de fusíveis
Jeep Wrangler – diagrama da caixa de fusíveis
Ano de fabricação: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

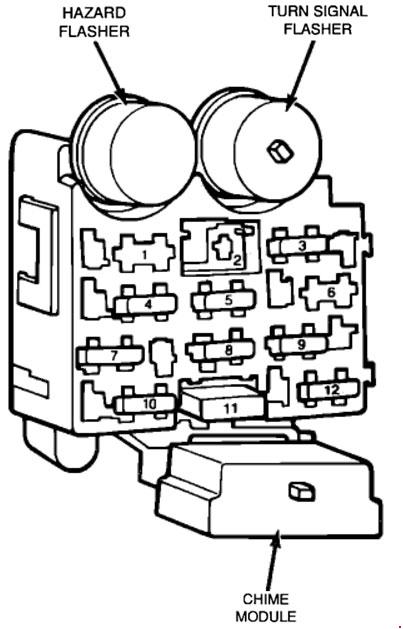

Caixa de fusíveis na cabine
| Número | Amperes [A] | Descrição |
|---|---|---|
| 1 | 20 | Limpador do vidro traseiro |
| 2 | – | – |
| 3 | 15 | Luz de freio;
Farol de iluminação de emergência; Interruptor da luz de freio sob o capô; Controle de cruzeiro. |
| 4 | 15 | Farol de pisca;
Luzes de ré. |
| 5 | 10 ou 20 | 1987-1992:
Luzes de cortesia; Conjunto de indicadores de luzes da cúpula; Rádio (20 A); 1992-1995: Relé de desligamento automático; Relé da bomba de combustível; PCM (10A). |
| 6 | 25 | Relé do desembaçador do vidro traseiro |
| 7 | 20 | Acendedor de cigarros;
Rádio; Controle de cruzeiro; Luzes de cortesia. |
| 8 | 20 | Interruptor dos faróis;
Interruptor de aviso de chave; Interruptor do dimmer das luzes do painel; Luzes de posição/traseiras; Luzes de posição/dianteiras; Rádio; Interruptor de pisca. |
| 9 | 15 | Módulo de sinal acústico;
Interruptor do desembaçador; Pacote de indicadores; Tacômetro; Relógio de manutenção de emissões; Luzes de aviso; Indicadores; Relé do vidro traseiro aquecido; Luzes de reserva; Relé do interruptor do compressor do ar condicionado; Relé do desembaçador. |
| 10 | 5 | Painel de instrumentos;
Luzes de iluminação. |
| 11 | 1987-1989:
Interruptor do limpador de para-brisa; Motor do limpador de para-brisa; 1990-1995: Interruptor do limpador de para-brisa; Motor do limpador de para-brisa. |
|
| 12 | 25 | Motor do ventilador;
Embreagem do compressor do ar condicionado. |

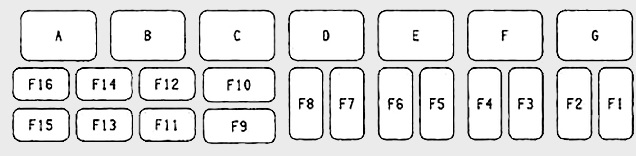

Caixa de fusíveis no compartimento do motor
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 1 | 30 | Bomba de combustível;
Desligamento automático. |
| 2 | 50 | Carregamento |
| 3 | 50 | Bateria ACC |
| 4 | 40 | Ignição e motor de partida |
| 5 | 20 | Farol de emergência |
| 6 | 50 | Carregamento |
| 7 | 30 | Farol dianteiro |
| 8 | 20 | IOD, buzina |
| 9 | 40 | Bomba ABS |
| 10 | 30 | Potência ABS |
| 11 | – | Não utilizado |
| 12 | – | Não utilizado |
| Número | Amperes [A] | Descrição |
|---|---|---|
| 13 | 2 | Módulo de controle ABS |
| 14 | – | Não utilizado |
| 15 | 10 | Buzina |
| 16 | 10 | IOD |
| Relé | ||
| A | Buzina | |
| B | Bomba de combustível | |
| C | Bomba ABS | |
| D | Embreagem do compressor do ar condicionado | |
| E | Desligamento automático | |
| F | Motor de partida | |
| G | ABS |
Sobre o Jeep Wrangler YJ (1987-1995)
O Jeep Wrangler YJ, fabricado entre 1987 e 1995, é um modelo icônico que se tornou popular entre os entusiastas de off-road. Este modelo é conhecido pelo seu design angular, que o diferencia dos seus antecessores. O Wrangler YJ foi equipado com vários motores, incluindo um quatro cilindros de 2,5 litros e um seis cilindros de 4,2 litros, que forneciam potência suficiente para aventuras off-road. Sua construção robusta e tração nas quatro rodas confiável garantiam excelente capacidade em terrenos difíceis, tornando-o o veículo ideal para amantes da natureza e da aventura.
Diagrama da caixa de fusíveis do Jeep Wrangler YJ
Esta página exibe o diagrama da caixa de fusíveis para o Jeep Wrangler YJ, que é essencial para a manutenção e reparos adequados do sistema elétrico do veículo. A caixa de fusíveis geralmente está localizada sob o painel de instrumentos no lado do motorista ou no compartimento do motor. O diagrama mostra os números dos fusíveis, seus valores em amperes e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com o mesmo valor em amperes para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura do veículo, por isso é importante ter uma visão geral de sua disposição e funções.
